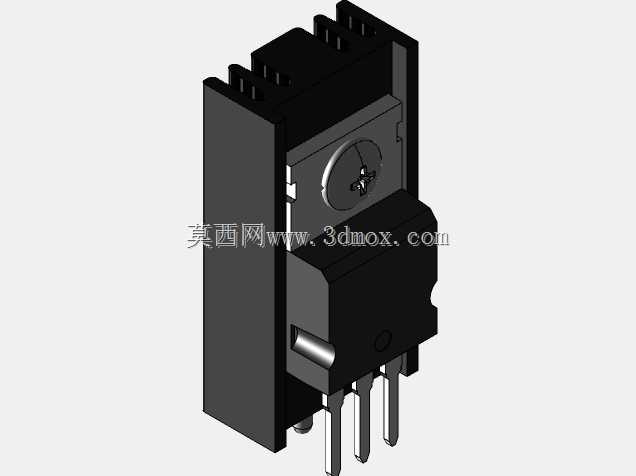

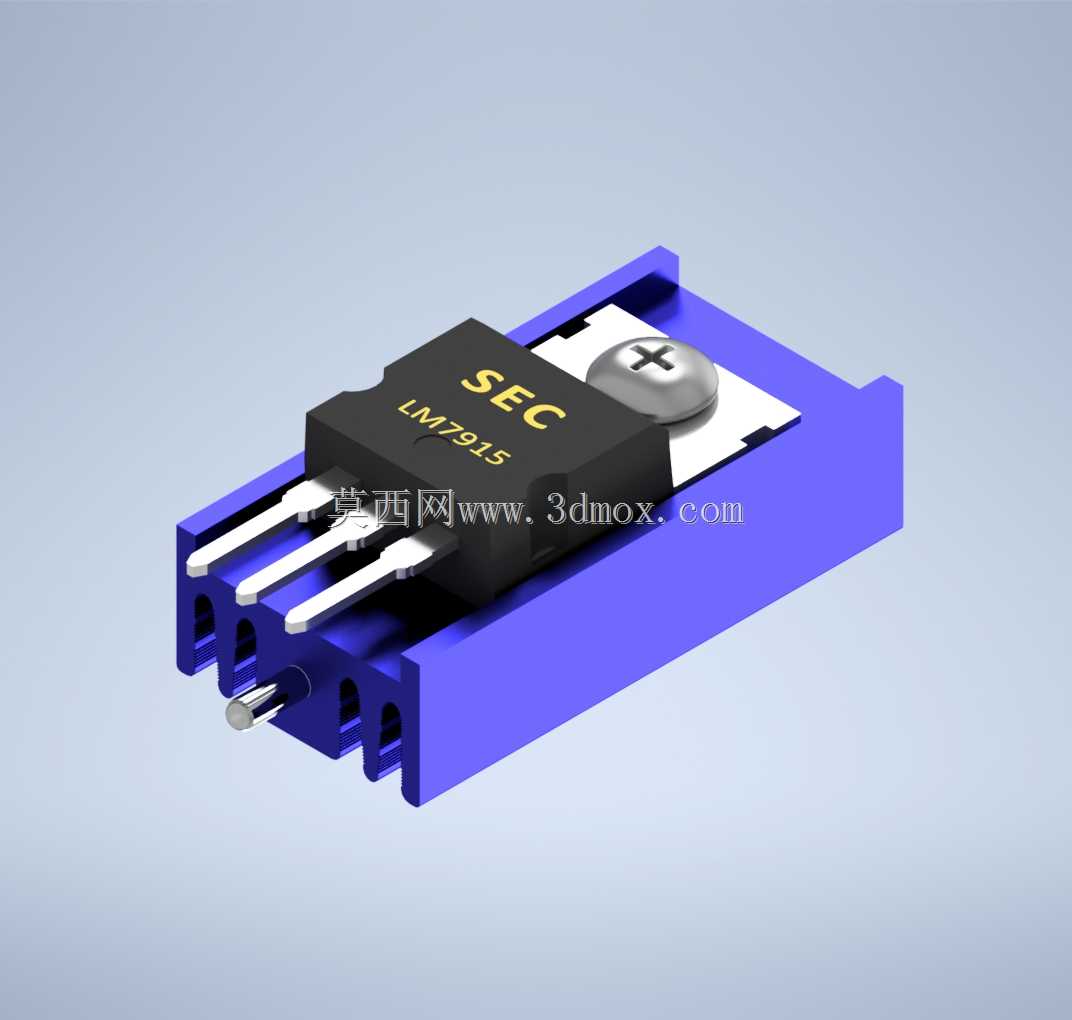

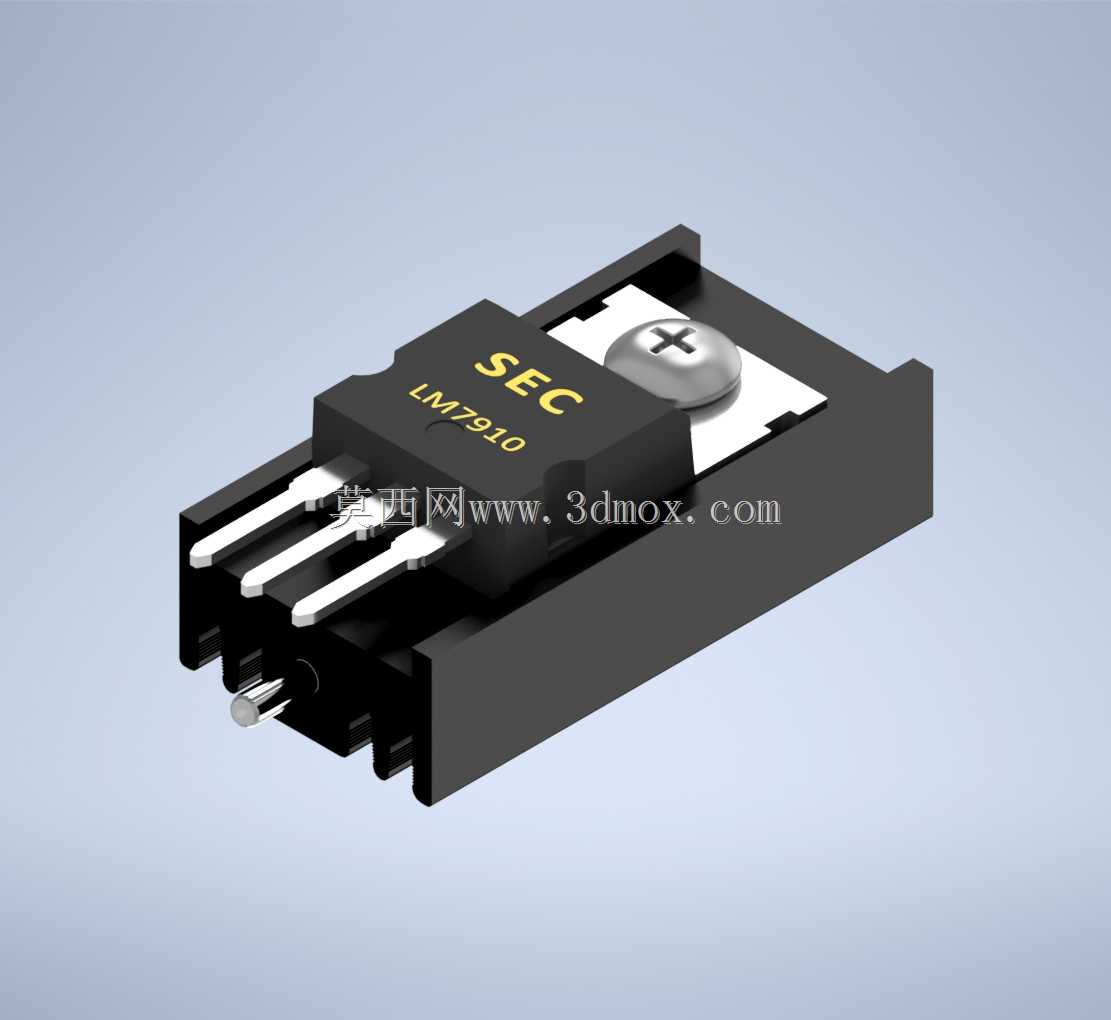

TO220封装三端稳压器配套组合式散热器

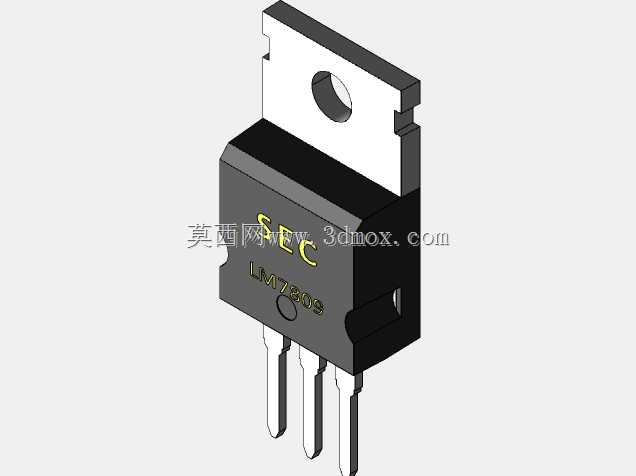

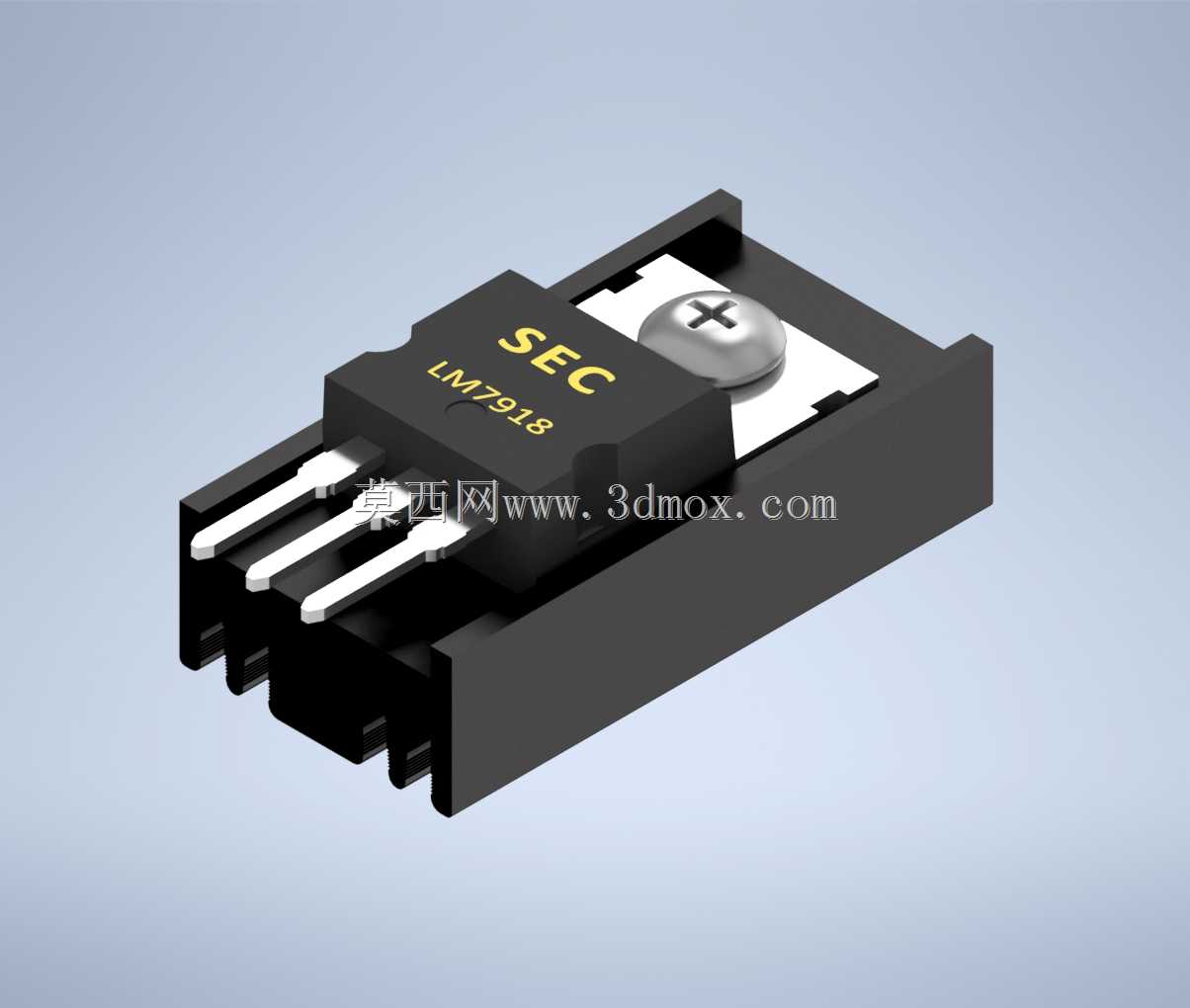

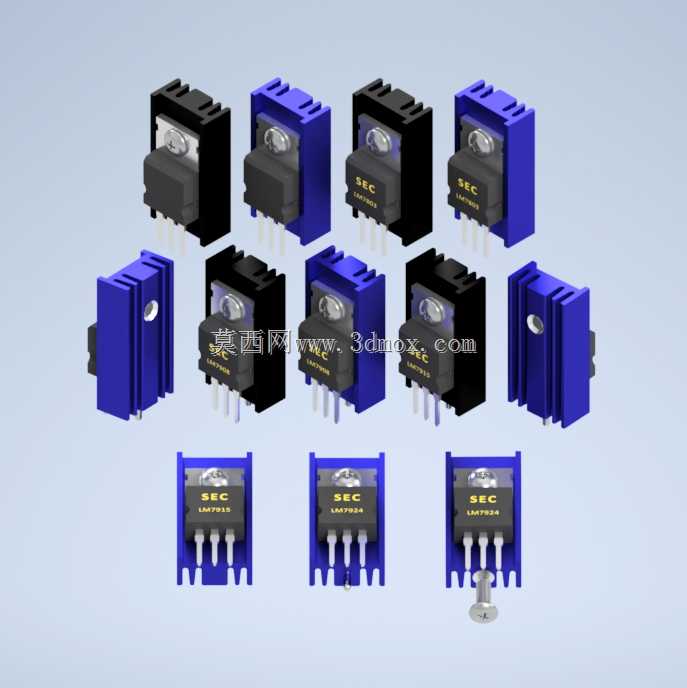

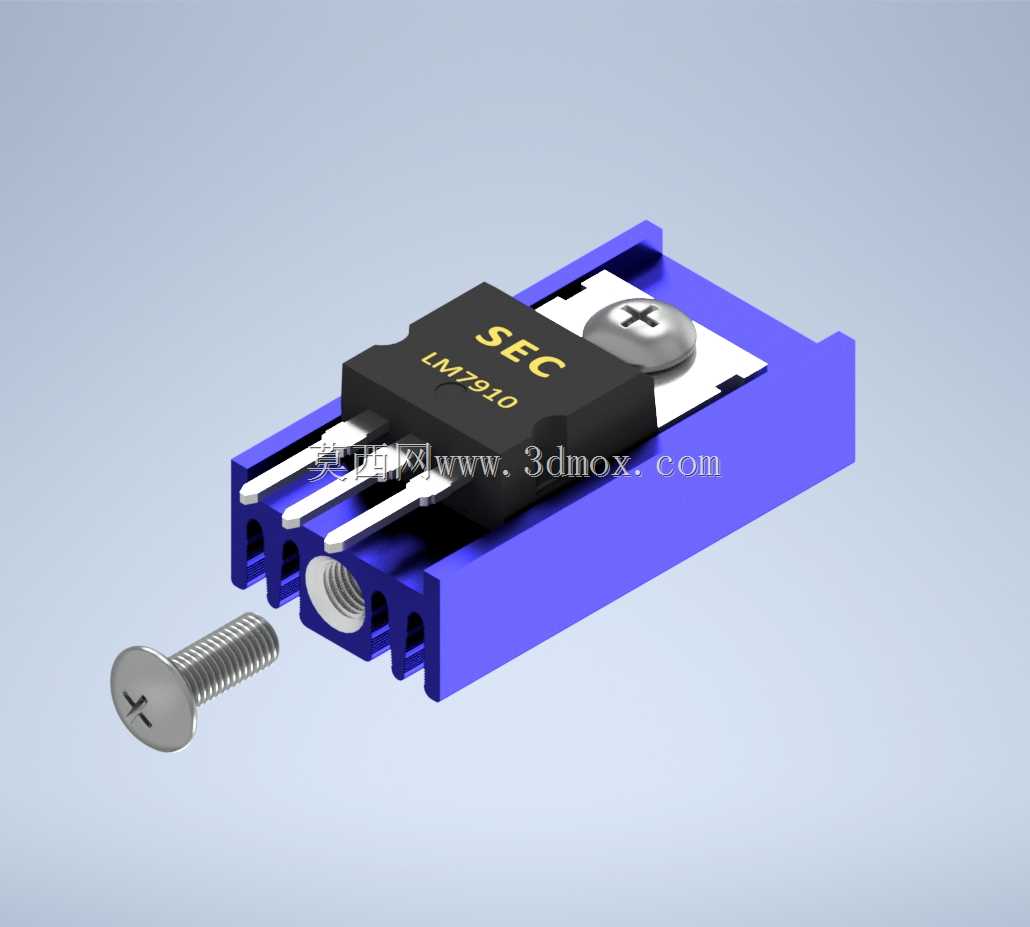

　　这套组合式散热与稳压组件，核心适配TO-220封装的全系列固定输出三端线性稳压器，覆盖正压输出的LM7805、LM7806、LM7808、LM7809、LM7810、LM7812、LM7815、LM7818、LM7824，以及负压输出的LM7905、LM7906、LM7908、LM7909、LM7910、LM7912、LM7915、LM7918、LM7924，同时兼容同封装的Sot32类功率器件，是小功率直流供电回路里的核心配套结构件。在工控板卡、小型家电控制板、实验电源模块、车载低压供电单元这类场景中，线性稳压器工作时的结温会随负载电流上升快速攀升，若散热路径热阻过大，很容易触发过温保护甚至造成器件永久性损坏，这套配套结构就是为解决该类器件的散热路径问题设计的。

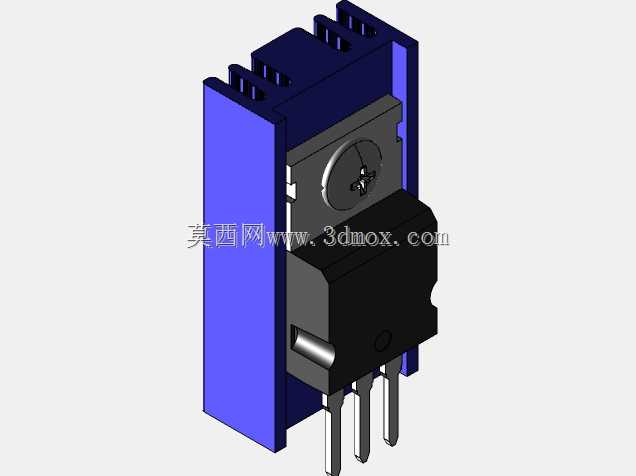

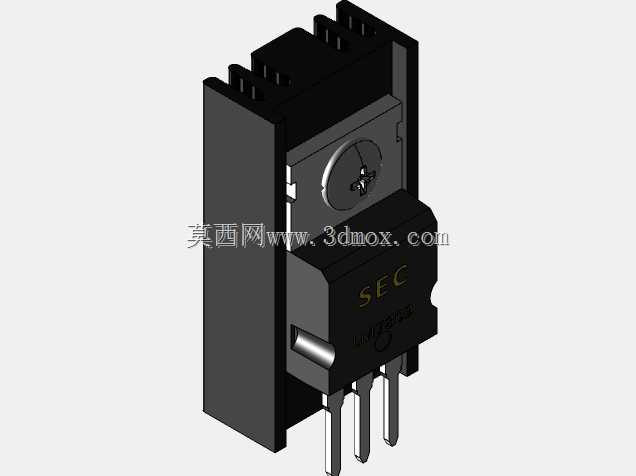

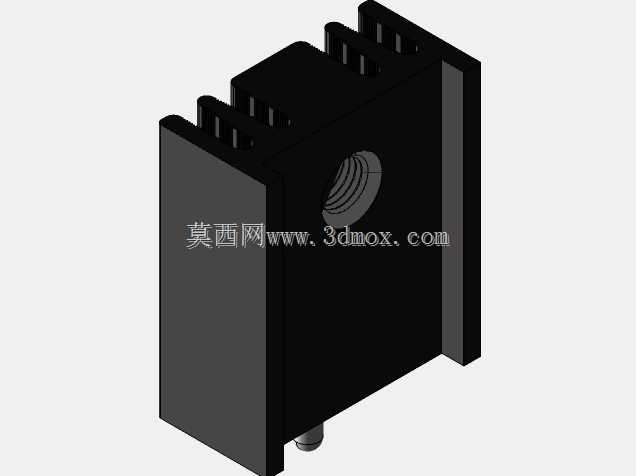

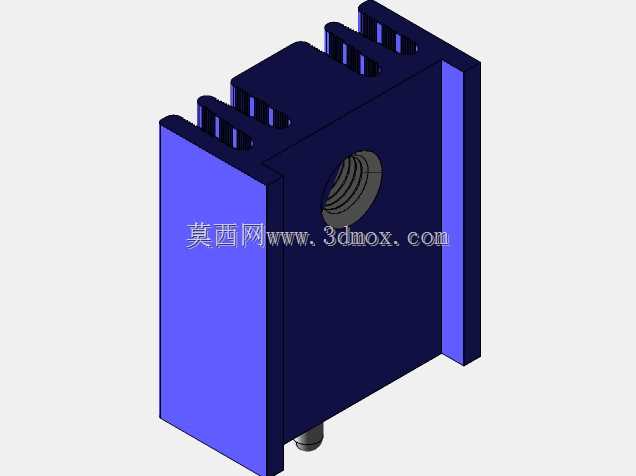

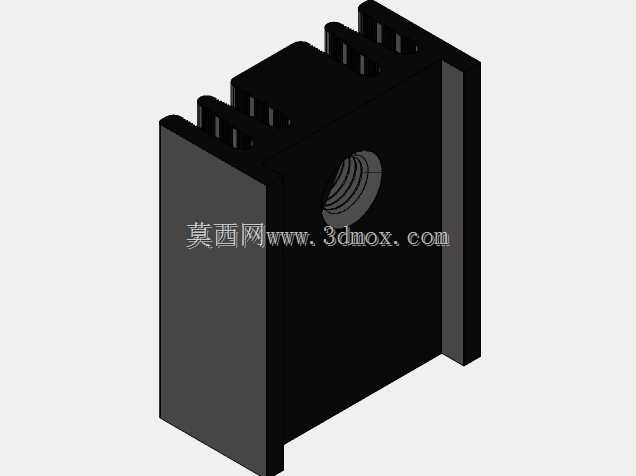

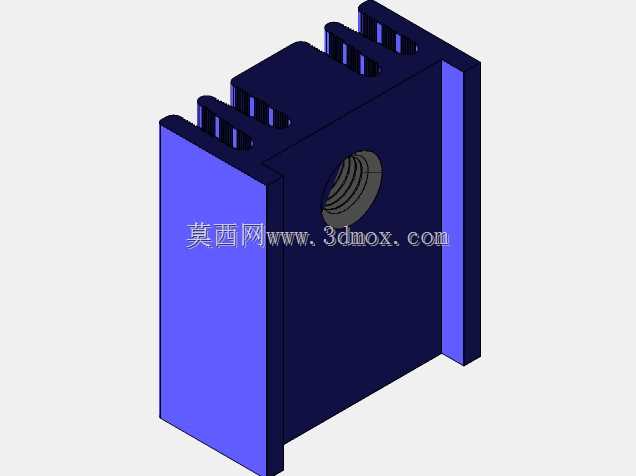

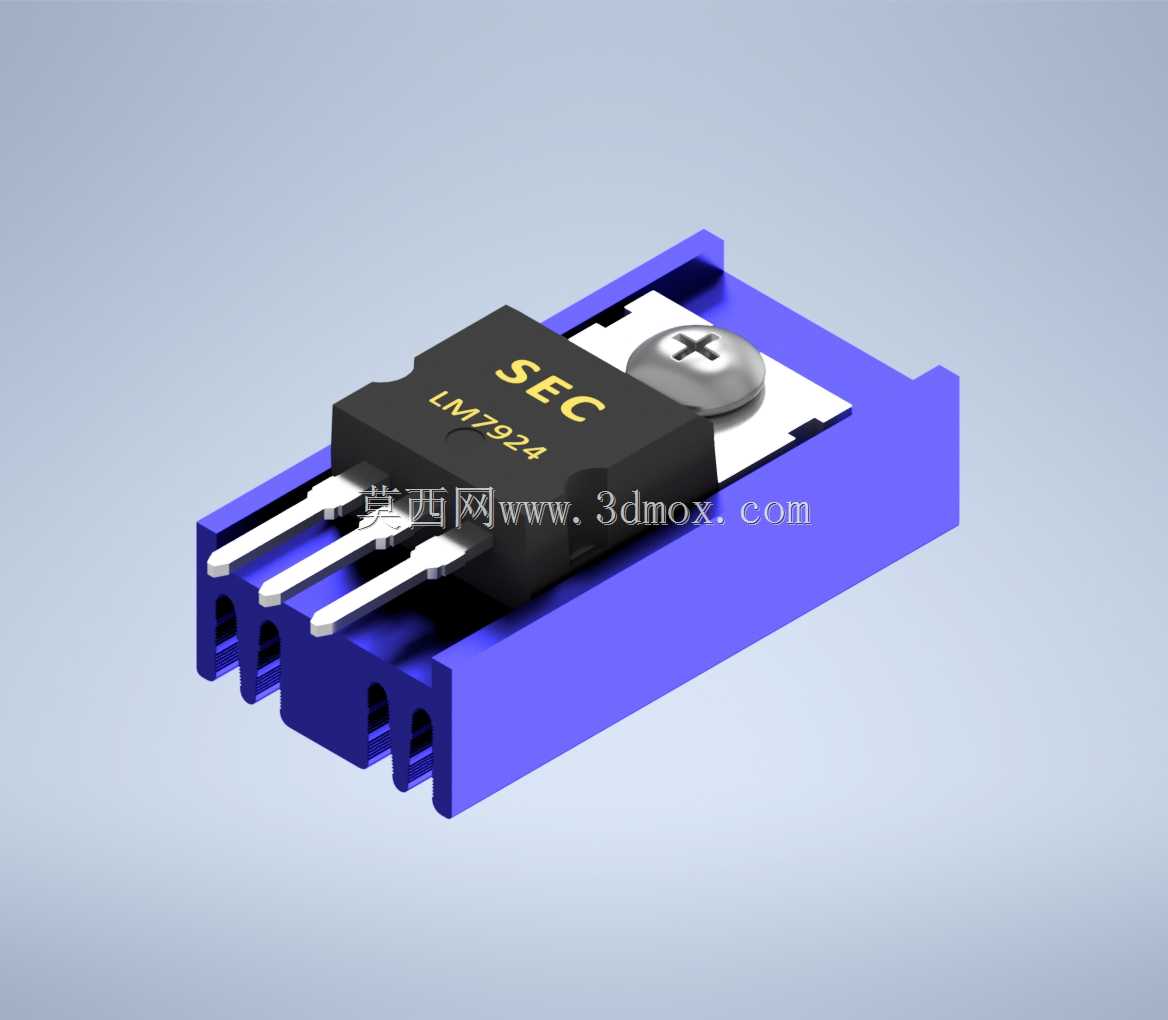

　　设计阶段首先考量的是PCB安装的适配性，三端稳压器的三个引脚完全遵循标准TO-220直插封装的引脚间距，可直接对应PCB上的标准焊盘开孔，无需额外改板调整走线。散热器采用卡扣加螺丝的双重固定结构，器件与散热器的接触平面做了平整化处理，实际装配时可搭配导热硅脂填充微观间隙，进一步降低接触热阻，把器件工作产生的热量快速传导到散热鳍片表面，通过自然对流完成散热。散热器的外形轮廓做了避位设计，不会干涉周边电容、电阻等贴片元件的布局，安装后整体突出PCB板面的高度控制在常规板卡的元件限高范围内，适配多数密闭式设备外壳的内部空间要求。

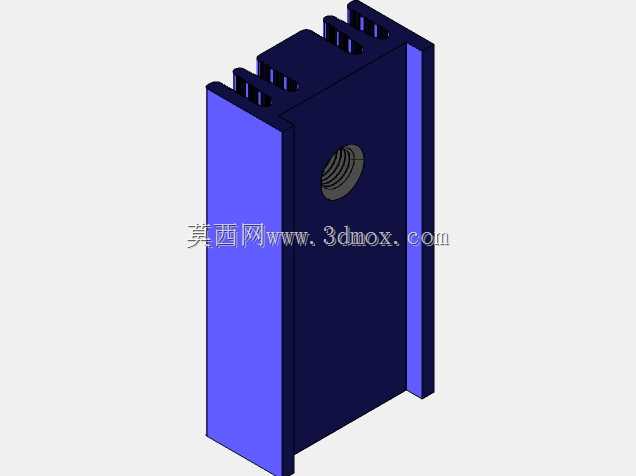

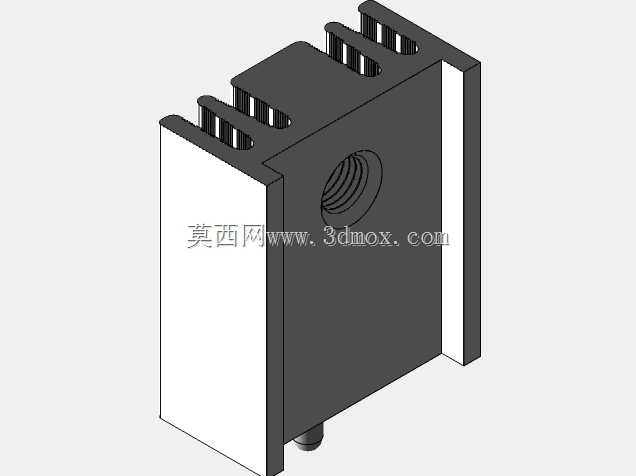

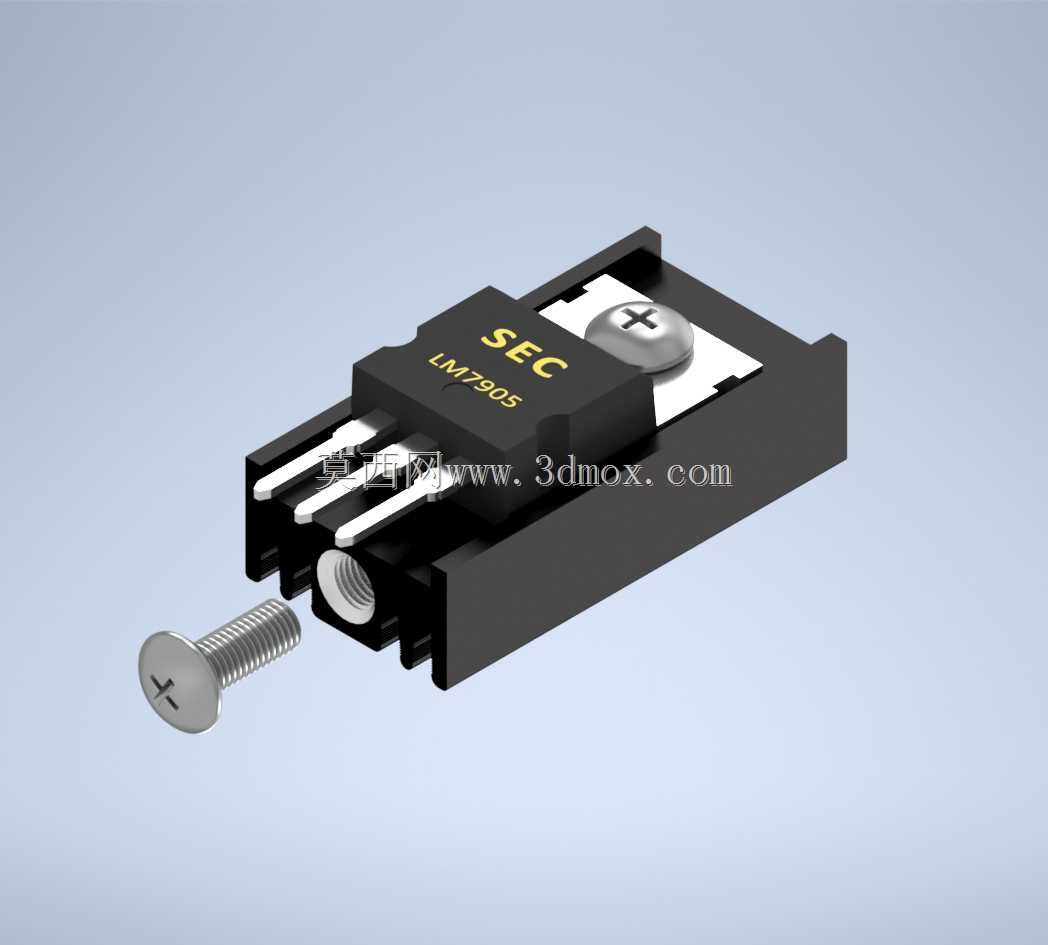

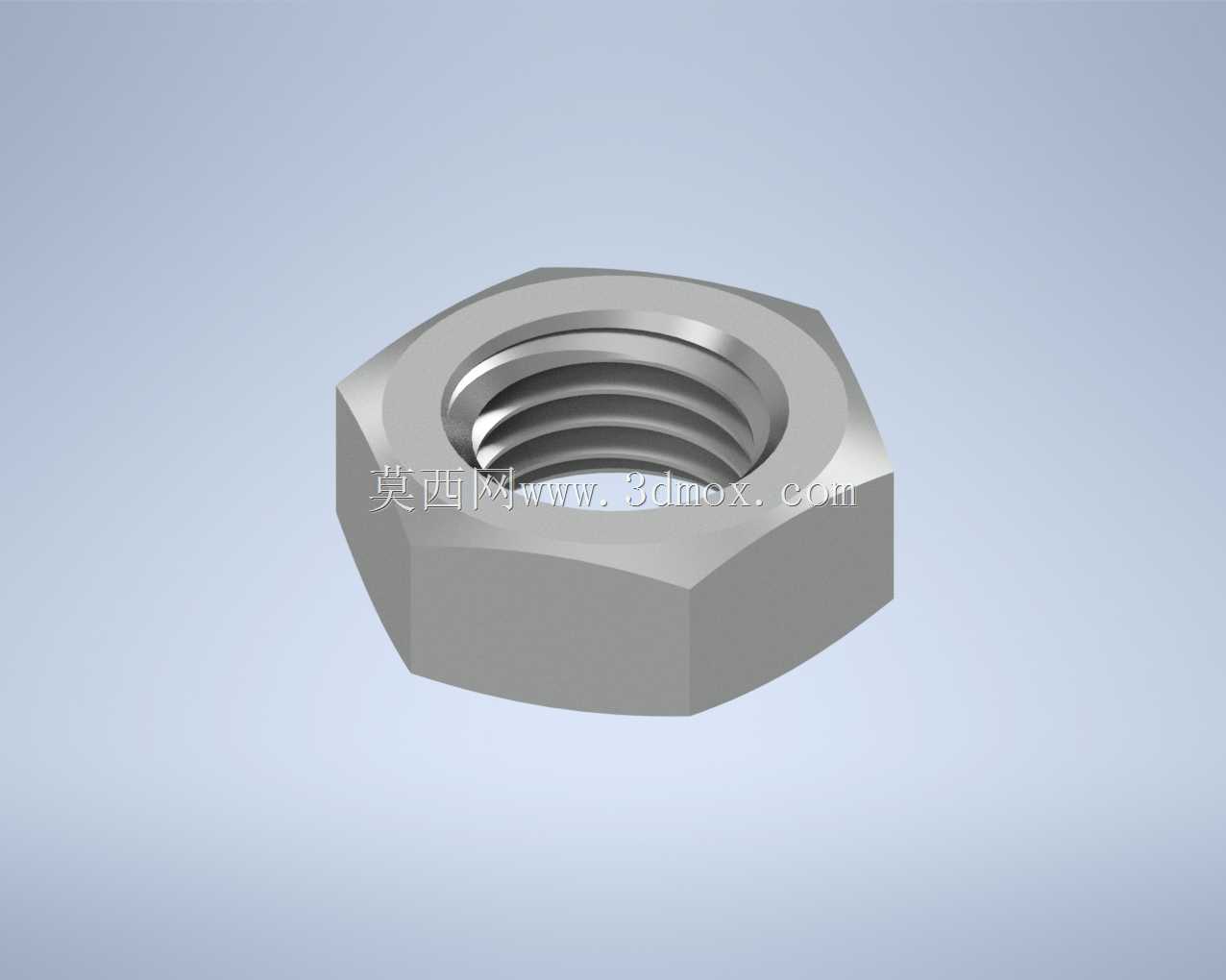

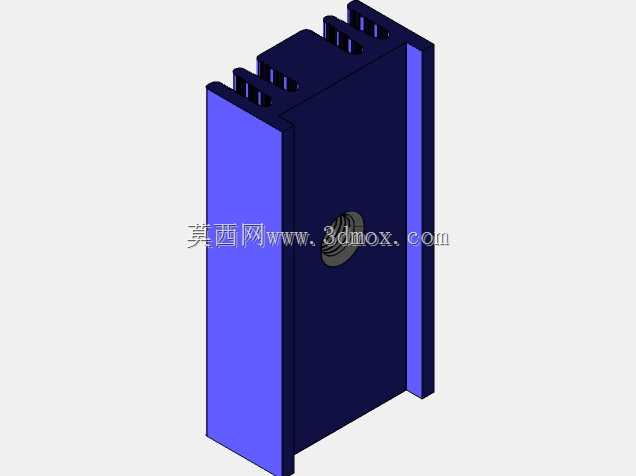

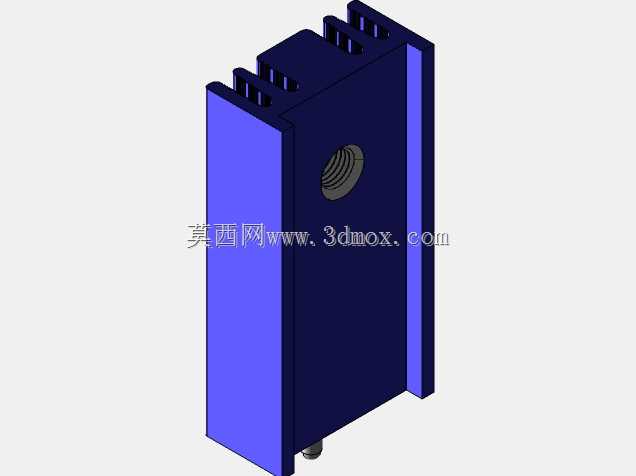

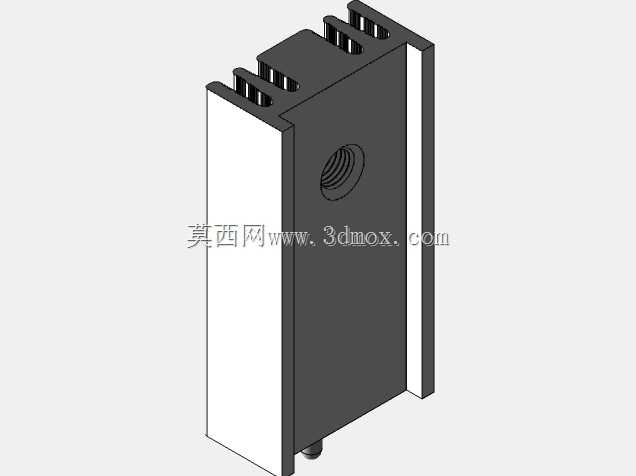

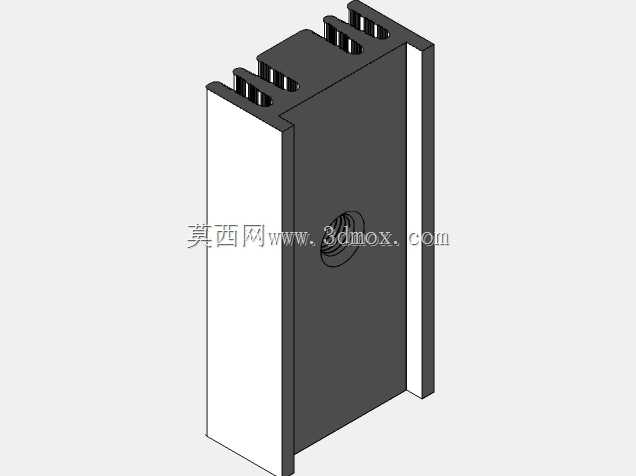

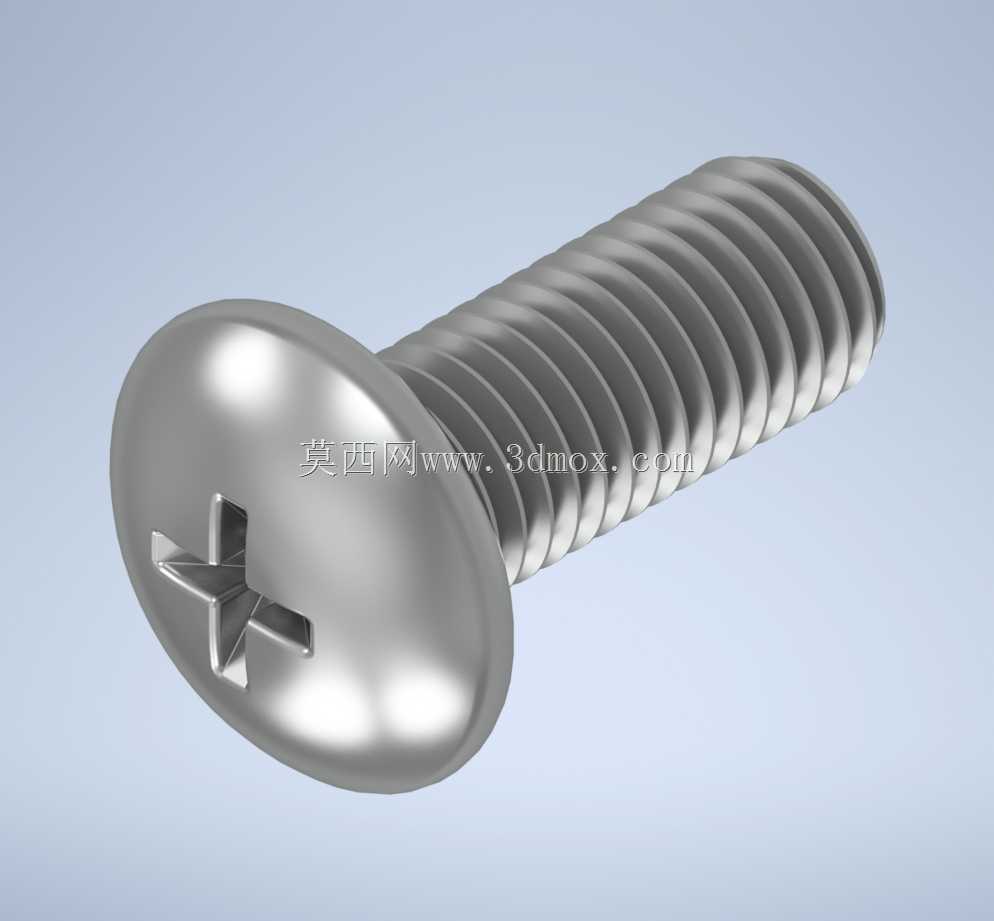

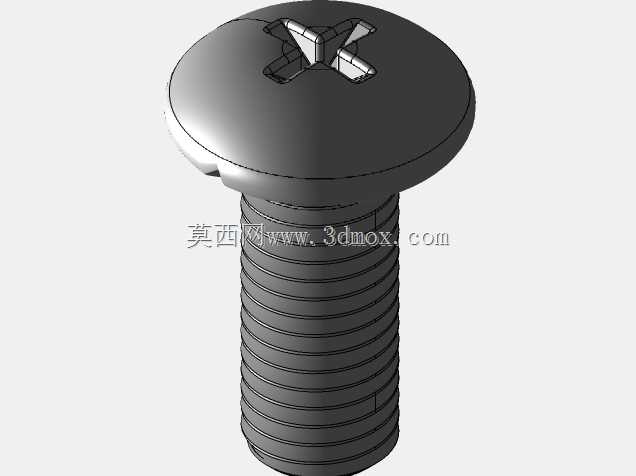

　　从结构细节来看，散热器的鳍片走向顺着自然对流的气流方向排布，在无强制风冷的工况下也能保证足够的散热效率，可满足1A负载电流下的长期稳定散热需求，无需额外加装风扇，能降低整板的噪音与功耗。器件与散热器的固定螺丝采用标准M3规格，装配时的扭矩控制在合理区间，既不会压裂塑封器件的本体，也能保证足够的压紧力让接触面紧密贴合。引脚的成型长度适配常规1.6mm厚度的PCB板，过波峰焊或手工焊接时都能保证足够的焊锡浸润深度，避免虚焊问题。整套结构的安装边界充分考虑了批量生产的装配便利性，无需特殊工装即可完成手工或流水线装配，能有效降低生产环节的装配工时，同时兼顾维修更换的便捷性，器件损坏时可单独拆卸更换，无需整体报废散热组件。
