LM78与LM79系列三端稳压器封装模型

　　在各类交直流电源转换、板载供电回路的设计工作中，三端线性稳压器是应用覆盖度极高的基础功率器件，本次建模覆盖的LM78正压输出系列与LM79负压输出系列，几乎是所有硬件开发、设备电控设计人员接触最多的线性稳压方案。从实际工程场景来看，这类器件常被布置在PCB板的电源输入侧、功能模块的供电入口处，用来将前端整流、开关电源输出的波动电压转换为稳定的固定电压值，给后级的运算放大器、逻辑芯片、传感器等敏感器件提供干净的供电基准，避免电压波动导致的信号失真、芯片复位甚至器件损坏。

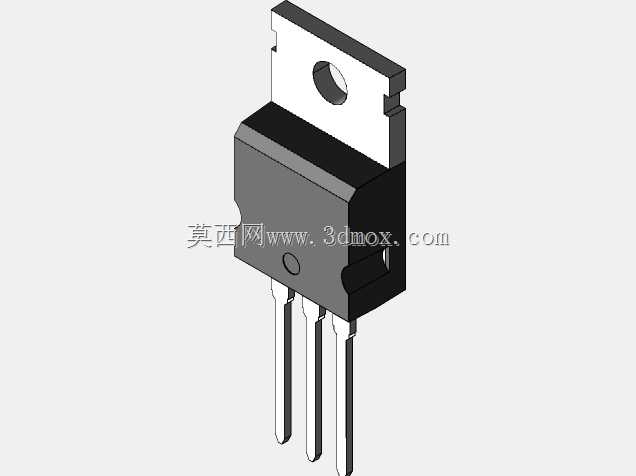

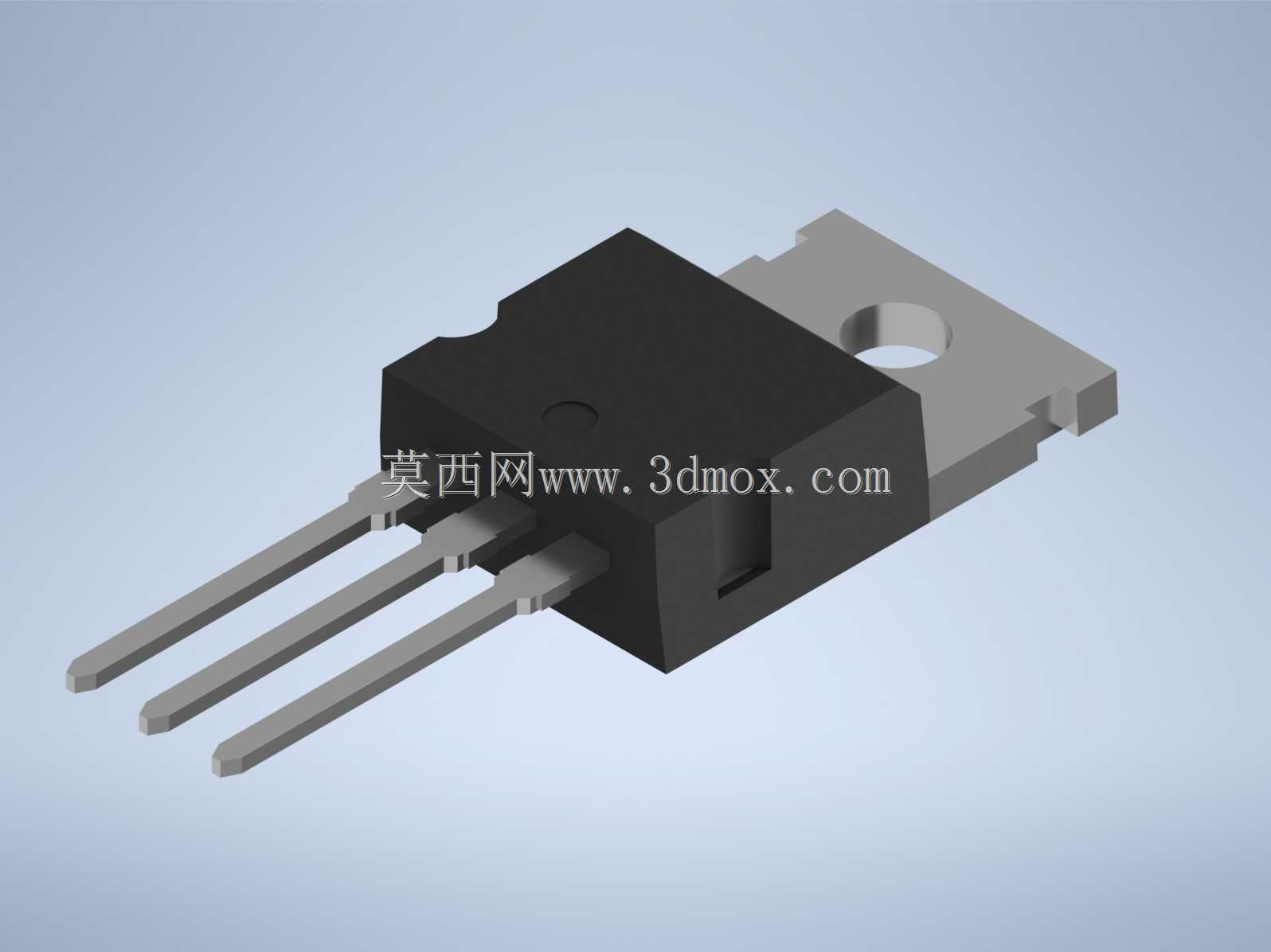

　　建模过程中首先还原了TO-220直插封装的真实外形边界，塑封主体的棱角、引脚的伸出长度与间距、背部散热金属片的安装孔位都严格按照器件手册的标称尺寸做了对齐，三个引脚的截面尺寸、引脚间距公差控制在实际生产允许的偏差范围内，保证模型导入PCB装配环境后，不会出现引脚与焊盘对位偏移、散热片与周边结构件干涉的问题。背部的金属散热基板做了单独的面区分，方便后续做热仿真时单独赋予金属材料属性，匹配实际应用中加装散热片、涂覆导热硅脂的装配状态。

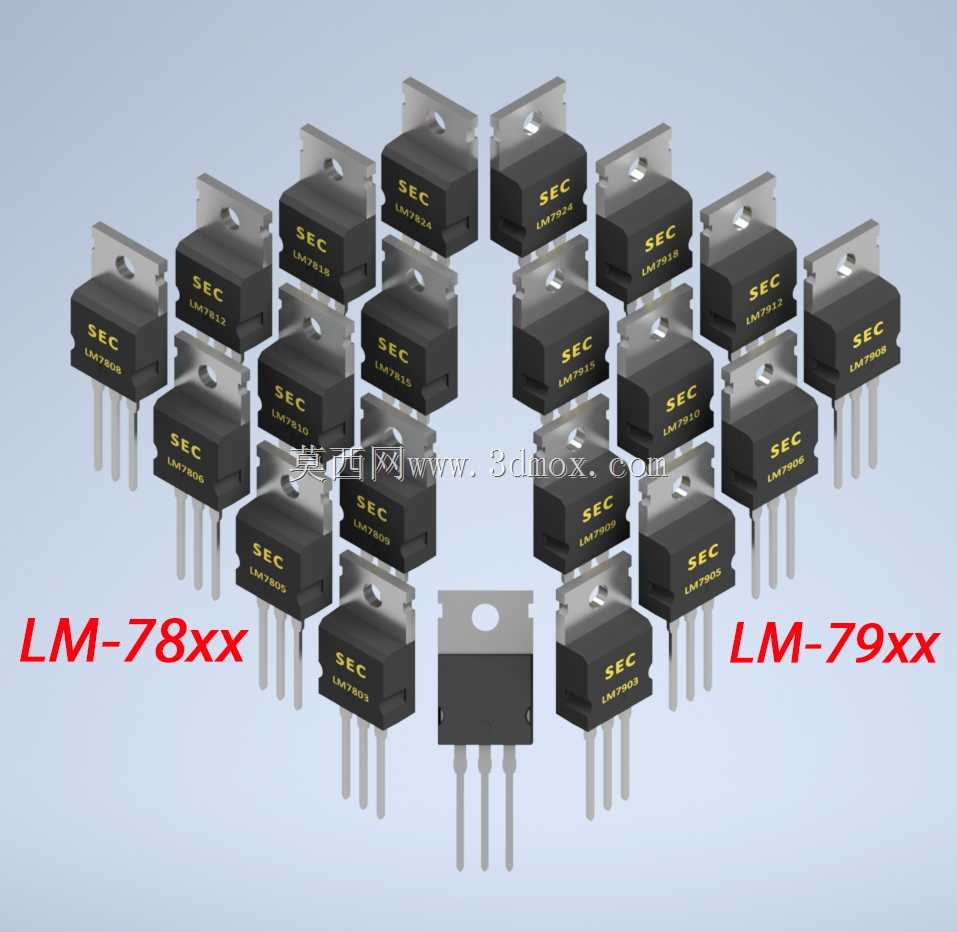

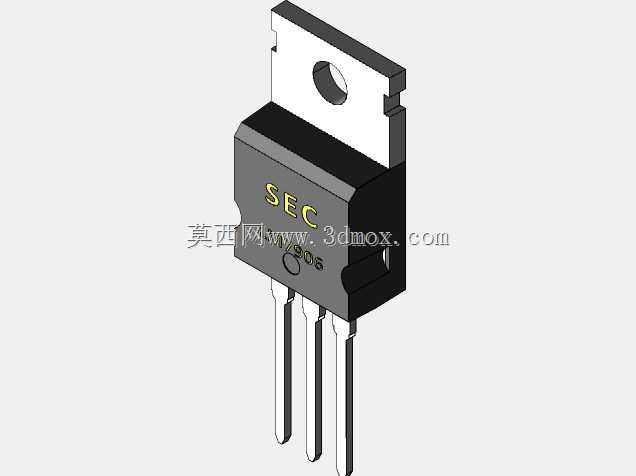

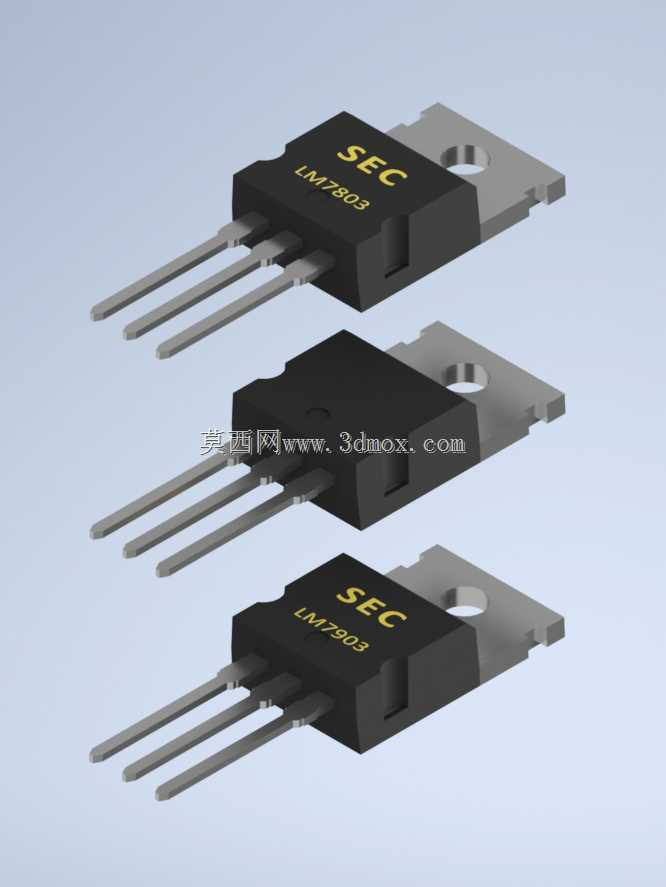

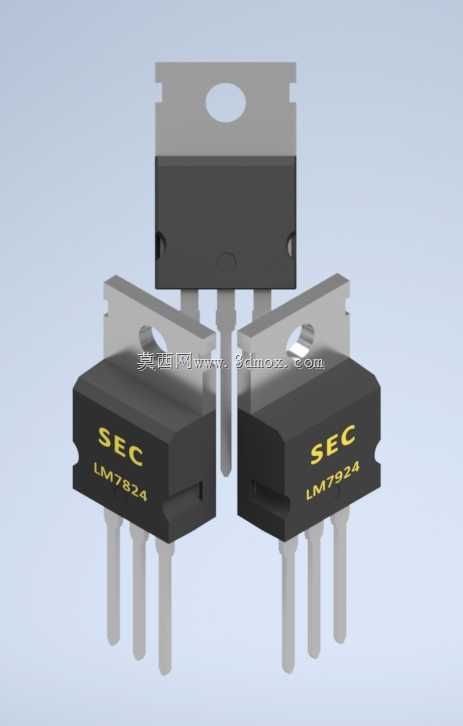

　　从设计细节来看，模型表面还原了器件本体的标识区域，区分了塑封壳体与金属引脚、散热片的不同材质质感，塑封部分的哑光质感、金属引脚的镀锡光泽、散热片的金属纹理都做了对应表现，既可以用于产品说明书的配图渲染，也能直接用于整机BOM的可视化装配校验。实际选型应用中，这类稳压器的安装需要注意引脚的弯折半径不能过小，避免引脚根部断裂，同时散热片的安装要保证与器件背部金属面充分贴合，当器件功耗超过1W时必须匹配对应热阻的散热结构，防止结温过高触发过温保护。模型同时覆盖了常用的5V、6V、8V、9V、10V、12V、15V、18V、24V等固定输出版本的封装外形，不同输出规格的器件外形尺寸完全一致，仅本体标识存在区别，建模时统一了封装基准，方便设计人员快速调用不同规格的模型完成整机布局，不需要重复调整安装位的尺寸约束。在做设备结构评审时，这类精确的器件模型可以帮助结构工程师提前预判器件高度与外壳、走线槽的安全距离，避免样机打样后出现装配干涉，减少反复改板的周期。
