球形承压储气罐带检修梯台结构

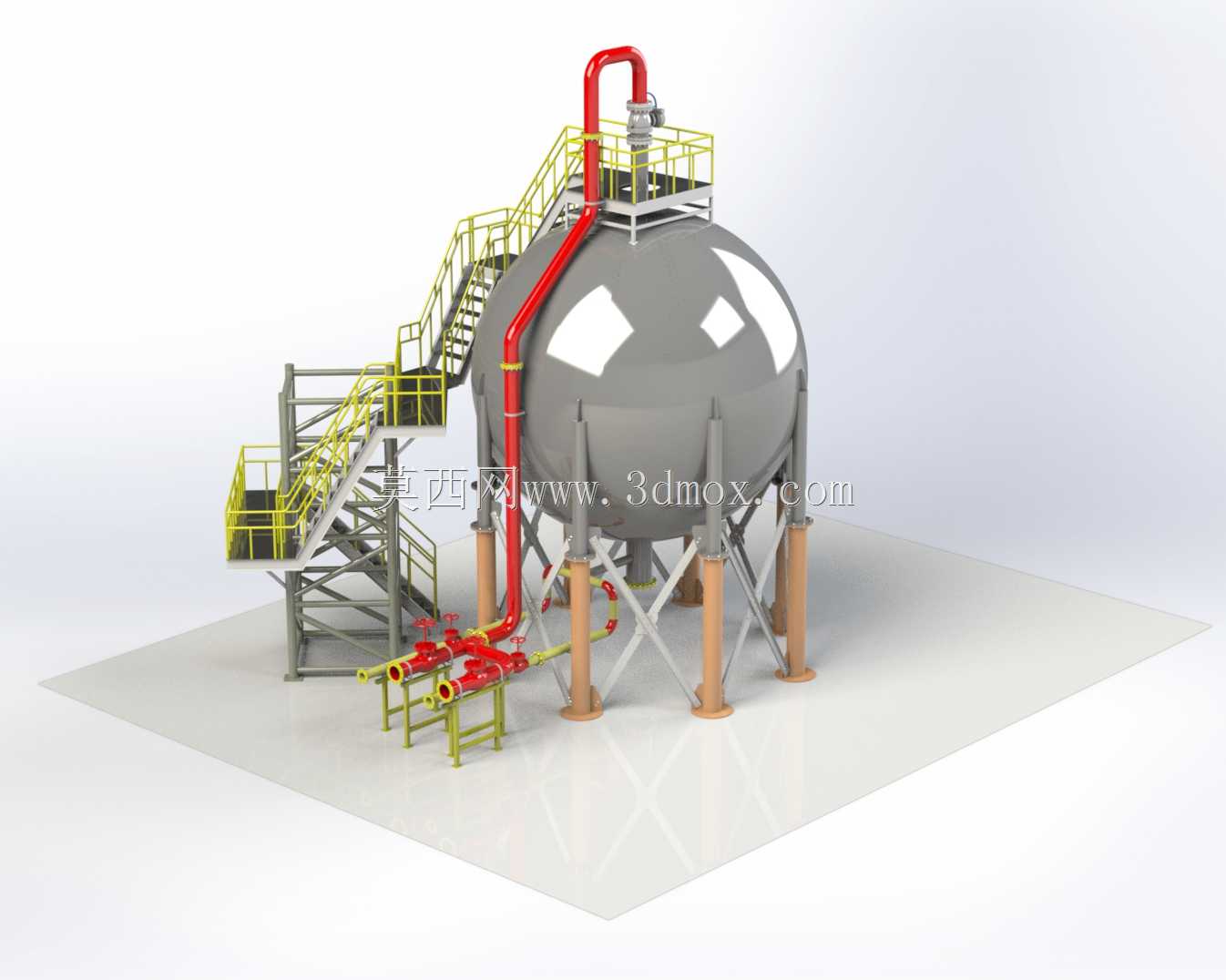

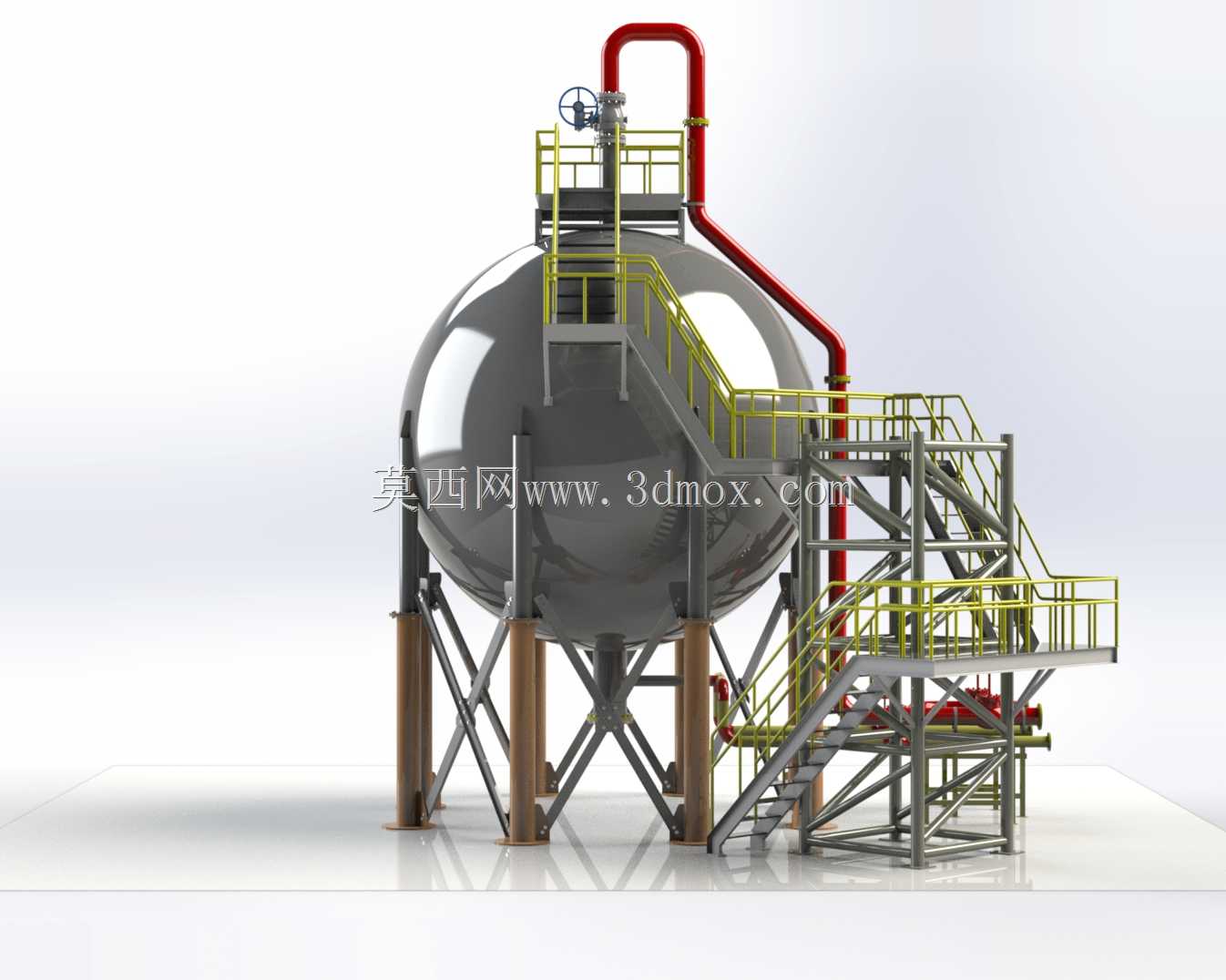

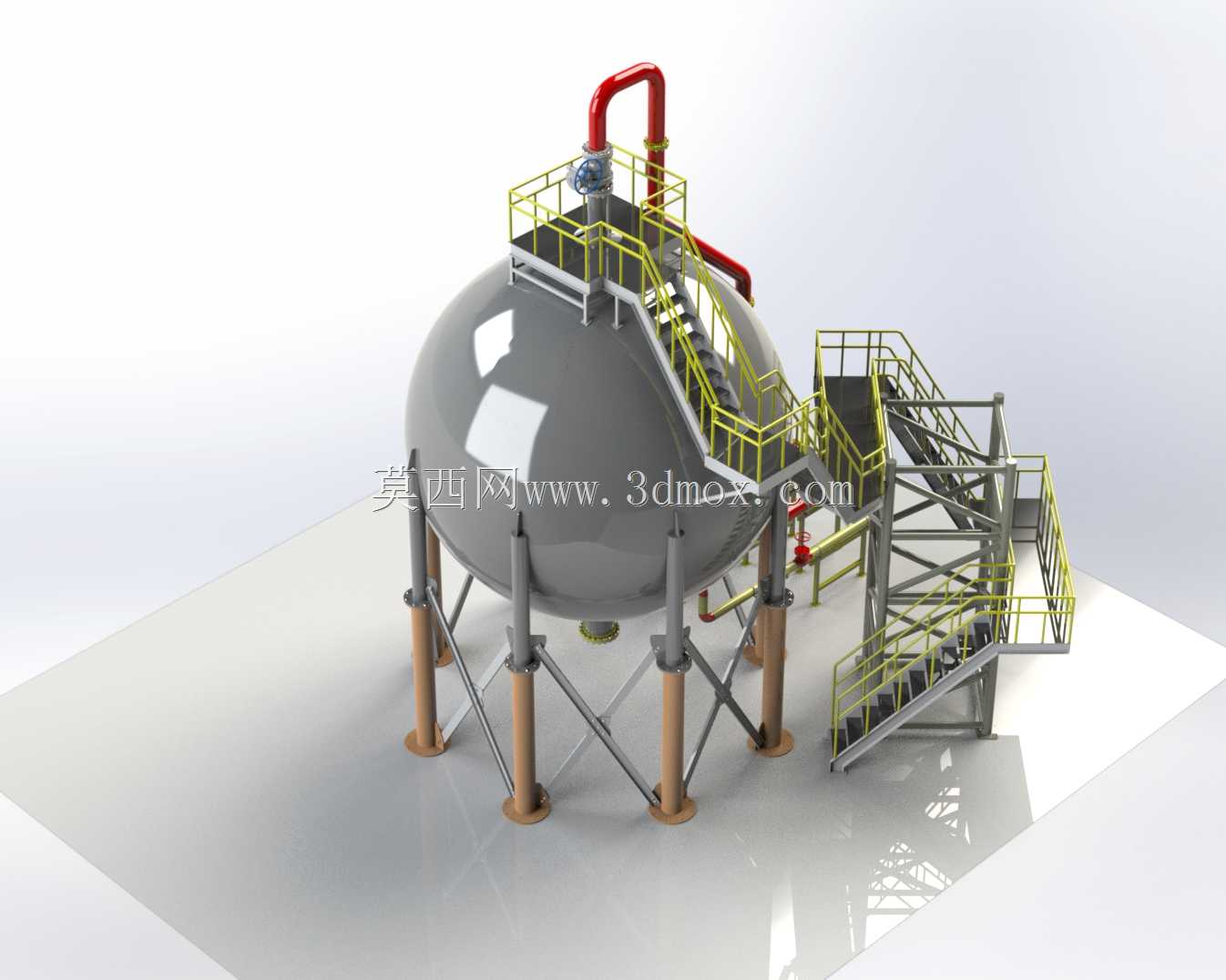

　　这类球形承压储气结构，多应用在工业厂区的压缩空气集中储配、工艺气体缓冲稳压场景，相比立式圆筒储罐，同容积下球形壳体受力更均匀，承压能力更强，适合中高压工况下的气体暂存需求。整套结构的核心为球形罐体，罐体底部采用多根支腿配合交叉斜撑的支撑形式，支腿底部设置预埋式安装底板，安装时需匹配基础预留的地脚螺栓孔位，支腿高度预留出罐体底部排污阀、接管的操作空间，避免后期维护时操作空间不足。罐体顶部设置检修操作平台，平台周边采用双横杆防护栏，防护栏高度符合工业操作平台安全规范，配套的斜向爬梯从地面延伸至顶部平台，爬梯踏步采用防滑格栅板，侧面设置扶手，同时在罐体中部的接管操作位置也设置了分层梯台，方便操作人员对接管阀门、仪表进行日常巡检与操作。

　　罐体顶部的工艺接管采用弯管引出，避免接管应力集中在罐体焊缝位置，接管与罐体连接位置做补强处理，匹配对应压力等级的法兰接口，可直接对接厂区的工艺管线。设计过程中首先根据储配容积需求确定球罐内径，再依据设计压力计算壳体壁厚，球壳采用分瓣拼接的结构形式，建模时预先留好各接管的开孔位置，避免后期开孔打断主焊缝；支撑结构的受力计算需考虑满罐状态下的总重量，同时叠加风载、地震载荷的影响，斜撑的角度设置在45度左右，兼顾支撑刚度与材料利用率。检修梯台的设计完全围绕操作可达性展开，所有需要人员操作的阀门、仪表位置都设置了操作平台，梯道的宽度满足单人携带工具通行的需求，平台格栅板的开孔尺寸避免工具坠落，同时不影响积灰、积液的排放。安装边界方面，

　　整套结构的占地范围需包含梯台外伸的尺寸，设备基础的承载能力需匹配满罐总重，罐体周边预留足够的管线安装与检修通道，顶部平台的高度需避开厂区内的架空管线，避免安装时出现干涉。这类结构在建模时需重点关注各部件的连接节点，支腿与球壳的连接位置采用垫板过渡，避免焊接应力直接作用在球壳本体，爬梯与平台、平台与罐体的连接都采用可拆卸的螺栓连接形式，方便运输时拆分，现场组装时不需要大量现场焊接作业，降低现场施工难度。
