钢管式越野车辆车架框架结构设计

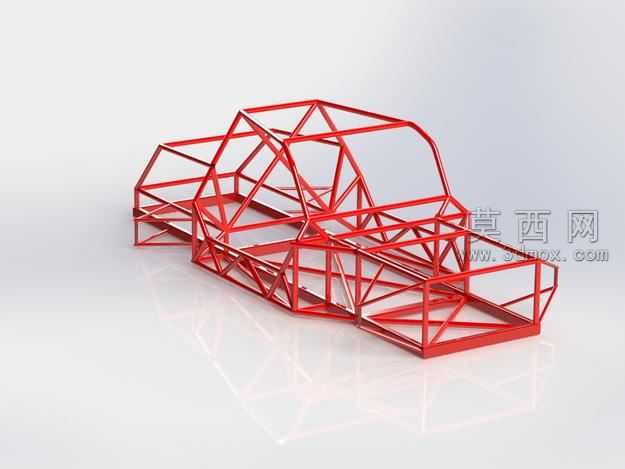

本作品为钢管桁架式越野车车架三维建模成果，建模过程以空间几何拓扑逻辑为核心，首先依据越野车辆的轴距、轮距、驾驶舱布局、动力总成安装位等基础参数搭建空间基准坐标系，逐根定位每根钢管的空间端点坐标，确保所有管件的连接节点完全对齐，避免后续装配出现错位问题。建模时对不同受力区域的管件做了差异化规格设定，主纵梁、防滚环、碰撞吸能区采用大管径厚壁管材，辅助支撑、舱内固定位采用小管径轻质管材，在保证结构强度的前提下尽可能控制整体重量。材质渲染阶段为钢管赋予高饱和度红色金属漆材质，还原真实改装车架的涂装效果，同时添加轻微的金属反光与漆面颗粒质感，搭配浅灰色渐变影棚背景与柔和的漫反射光照，让整个框架的空间结构层次清晰可见，每一处管件的连接关系、交叉走向都能直观呈现。结构设计上采用了空间桁架力学逻辑，所有管件以三角形稳定结构为基础单元拼接，能够将越野行驶中受到的冲击载荷、扭转力矩快速分散到整个框架，避免局部应力集中导致的结构变形；前部预留了足够的碰撞溃缩区长度，防滚环部分做了双层加强结构，能够在车辆发生翻滚时为舱内人员提供充足的生存空间；车架底部设置了多处标准化安装点位，可直接适配悬挂总成、动力系统、油箱、车身覆盖件等部件的安装，无需额外做打孔改装。整体建模过程严格遵循机械设计的装配逻辑，所有管件之间采用相贯线贴合处理，模拟真实的焊接拼接效果，没有出现结构干涉、悬空错位等问题，完整还原了专业越野改装车架的结构特征，可用于车辆结构力学仿真、改装方案展示、装配工艺参考等场景。
