罗达ARO15款德乌玛轮毂三维设计

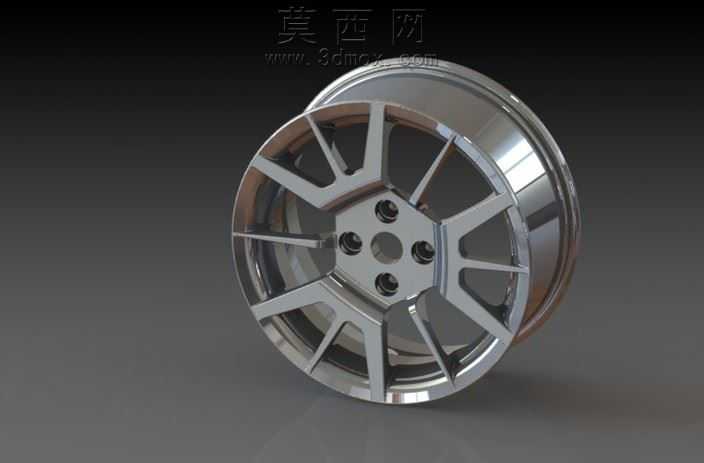

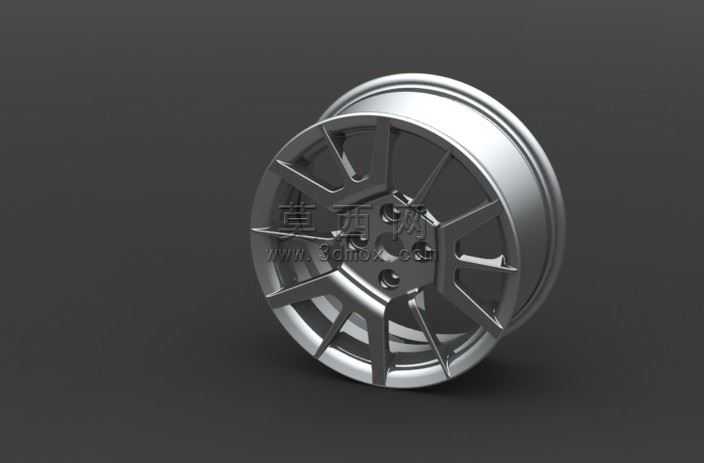

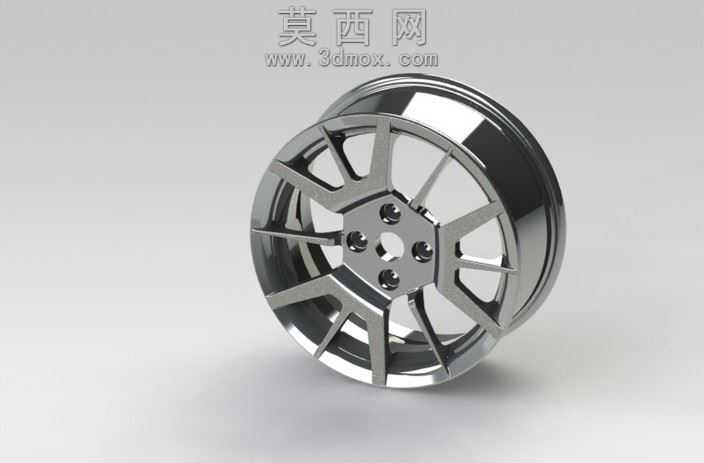

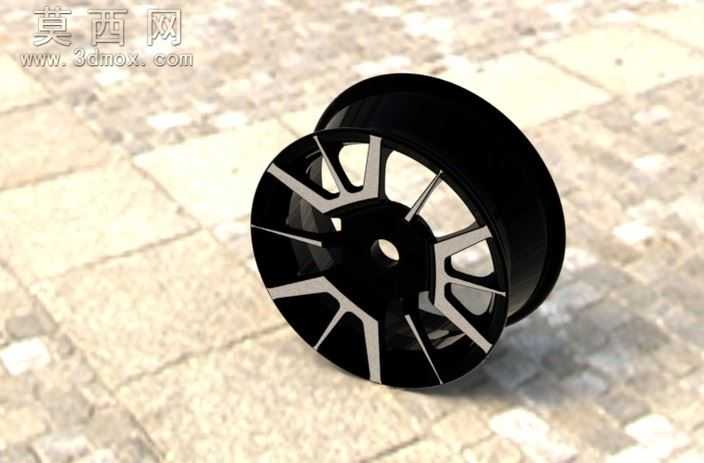

本次三维建模作品为罗达ARO15款德乌玛轮毂，建模阶段首先基于轮毂的实际尺寸参数，在SolidWorks软件中完成基础轮廓的草绘，先绘制轮毂中心安装孔的定位基准，确定PCD孔位的分布圆直径与中心孔尺寸，保证安装结构的精度符合通用汽车轮毂的装配标准。随后通过旋转凸台命令生成轮毂的基础轮辋筒体，轮辋部分严格按照15英寸规格的轮缘、胎圈座的标准截面轮廓构建，确保后续轮胎装配的匹配度。辐条部分是本次设计的核心造型区域，采用多辐条双色拼接的运动风格设计，先绘制单根辐条的截面草图，通过拉伸、切除命令完成单根辐条的实体构建，再通过圆周阵列命令生成均匀分布的所有辐条结构，阵列过程中严格校验辐条之间的角度公差，保证整体造型的对称性。建模完成后对模型进行细节优化，对辐条的边缘、轮辋的过渡区域添加圆角特征，避免尖锐棱角带来的应力集中问题，同时还原实际产品的工艺倒角细节。材质与渲染阶段，分别为轮毂的两个配色区域赋予不同材质，辐条凹陷区域赋予高光亮面黑色烤漆材质，调整材质的反射率与粗糙度参数，模拟烤漆表面的光滑亮泽质感；辐条凸起区域赋予哑光银灰色金属材质，添加细微的磨砂纹理，模拟铝合金切削后的金属质感，轮辋部分与黑色区域保持同材质，保证整体视觉的统一性。渲染场景选用户外砖石地面作为展示背景，添加自然日光照明系统，调整光线角度与阴影参数，让轮毂的光影层次更加自然，通过多角度渲染充分展示轮毂的立体造型与双色拼接的视觉效果。结构设计上充分考虑轮毂的力学性能，辐条的厚度从中心向轮辋方向逐渐过渡，在保证造型美观的同时兼顾结构强度，中心安装座部分加厚处理，提升安装部位的承载能力，整体模型可直接用于后续的工程分析、3D打印验证或者改装方案的效果展示。
