3-3/4寸承插焊锻钢闸阀三维结构设计

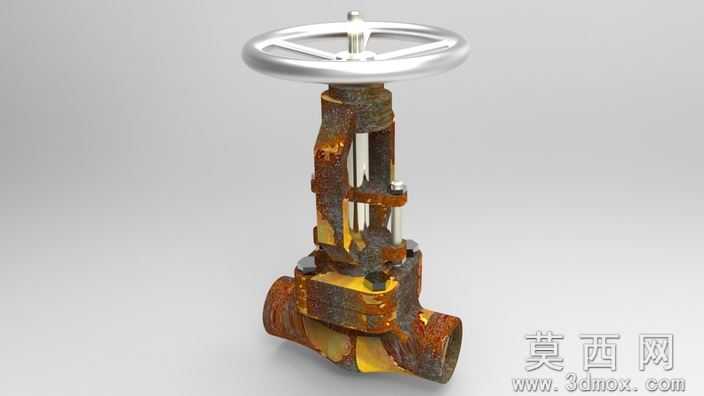

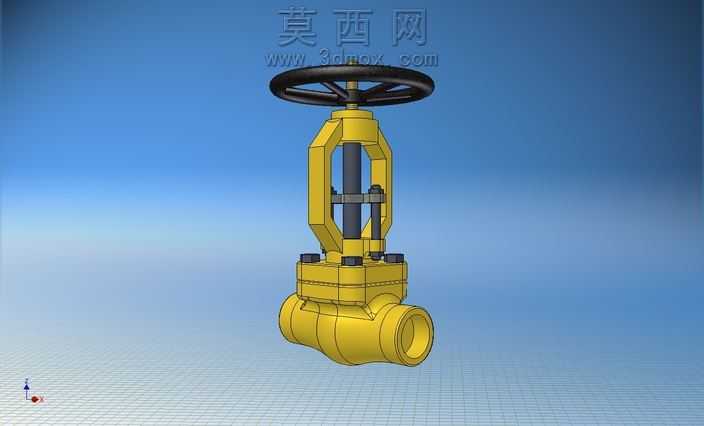

本模型为手动承插焊锻钢闸阀的三维参数化设计成果，建模过程严格遵循ASME B16.34阀门设计标准，以1:1真实比例还原工业级闸阀的完整结构。建模阶段先以阀体为核心基准，通过拉伸、旋转、扫掠等基础特征构建锻钢阀体的承插焊接端、中腔密封座、阀杆导向通道等核心结构，阀体壁厚、流道通径均严格匹配3-3/4寸Class800压力等级的设计规范，承插端口的坡口尺寸、焊接预留间隙完全符合现场管道焊接的工艺要求。上部支架采用开放式框架结构，通过筋板特征强化支撑强度，同时预留手轮操作的充足空间，支架与阀体的连接法兰、螺栓孔位均按标准螺距阵列生成，保证装配精度。阀杆部分采用梯形传动螺纹结构，建模时还原了螺纹的精确牙型与配合间隙，闸板为楔式密封结构，密封面角度与阀座密封面完全匹配，保证关闭状态下的零泄漏性能。手轮采用轮辐式结构，外圈做防滑滚花特征处理，中心轮毂与阀杆顶端的方头配合结构完全还原真实装配关系。材质渲染阶段，阀体、阀盖、支架、闸板等承压部件统一赋予锻钢哑光金属材质，调整金属粗糙度与反射参数还原锻件表面的细腻质感；手轮赋予黑色酚醛塑料材质，添加细微颗粒质感模拟工业手轮的真实触感；密封件部位赋予丁腈橡胶的深灰哑光材质，螺栓、螺母等标准件赋予镀锌钢的亮面金属质感，不同材质的色彩与质感区分清晰，便于快速识别各部件功能。整体装配采用自下而上的设计思路，所有配合关系完全还原真实阀门的运动逻辑：手轮旋转带动阀杆做上下直线运动，阀杆带动闸板沿阀座导向面升降实现阀门的启闭，运动过程无干涉卡滞，可直接用于阀门结构原理演示、装配工艺指导、工程招投标方案展示等场景，也可作为管道系统设计的配套元件模型直接调用。
