车辆悬架螺旋弹簧减震器总成结构

　　这套螺旋弹簧减震器总成面向乘用车辆悬架系统开发，核心作用是在车轮与车身之间承担弹性承载与振动衰减双重任务。车辆行驶过程中，路面冲击经轮胎、转向节传递至悬架，螺旋弹簧先将瞬时冲击转化为弹性变形能，缓冲刚性碰撞；减震器则通过内部阻尼结构抑制弹簧往复弹跳，避免车身出现持续俯仰、侧倾或余振，保证轮胎接地性与操控稳定性。

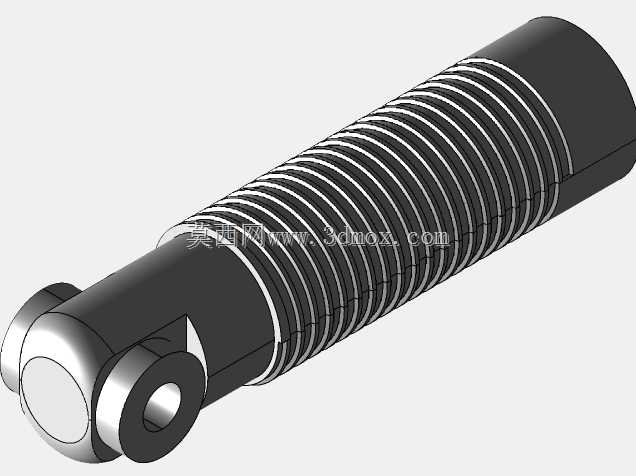

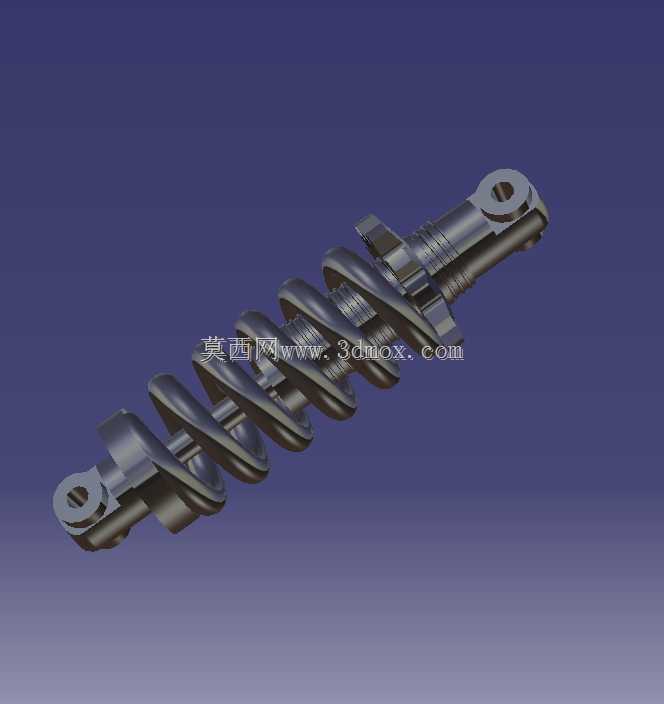

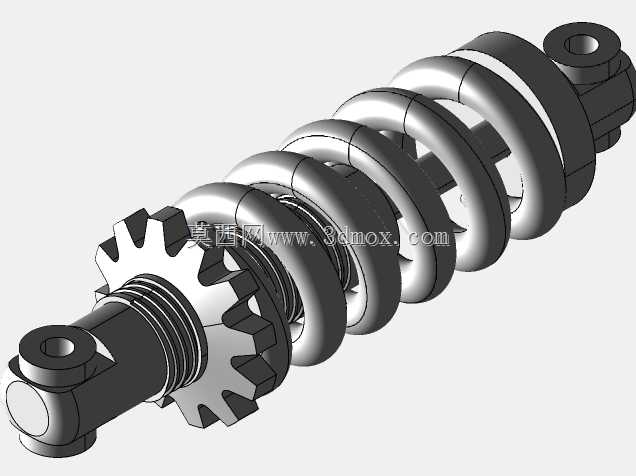

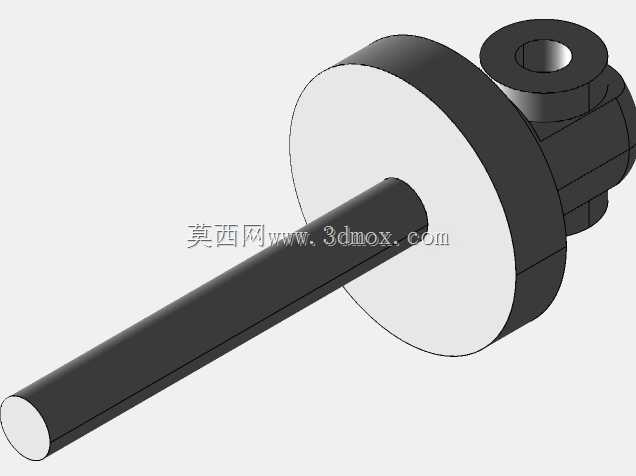

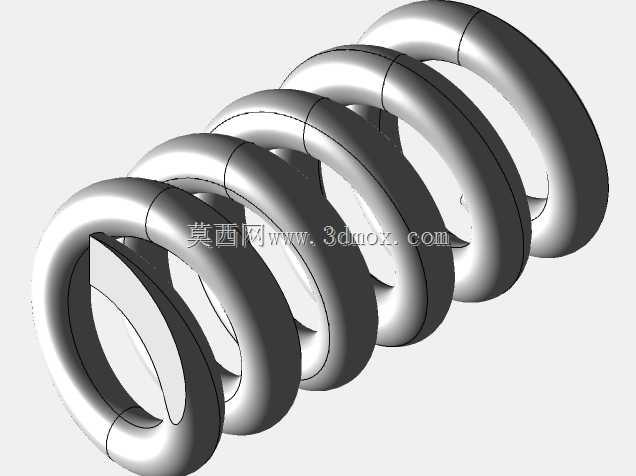

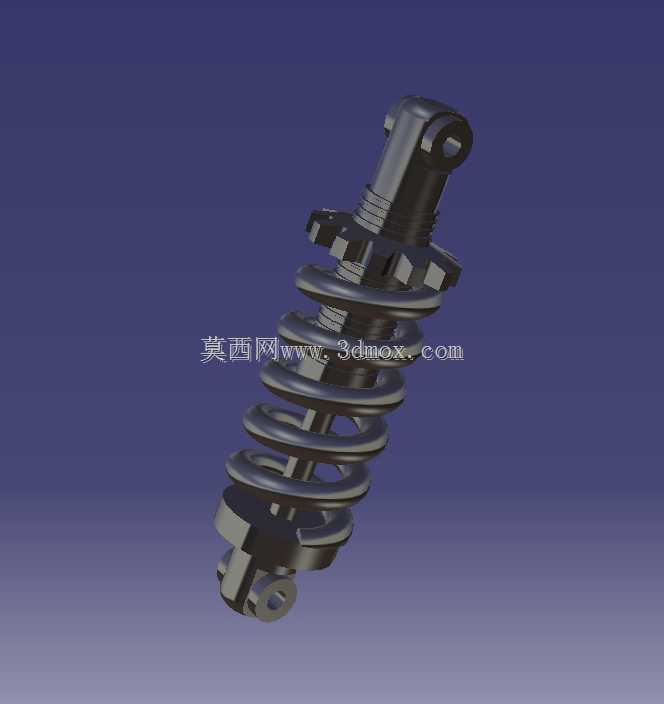

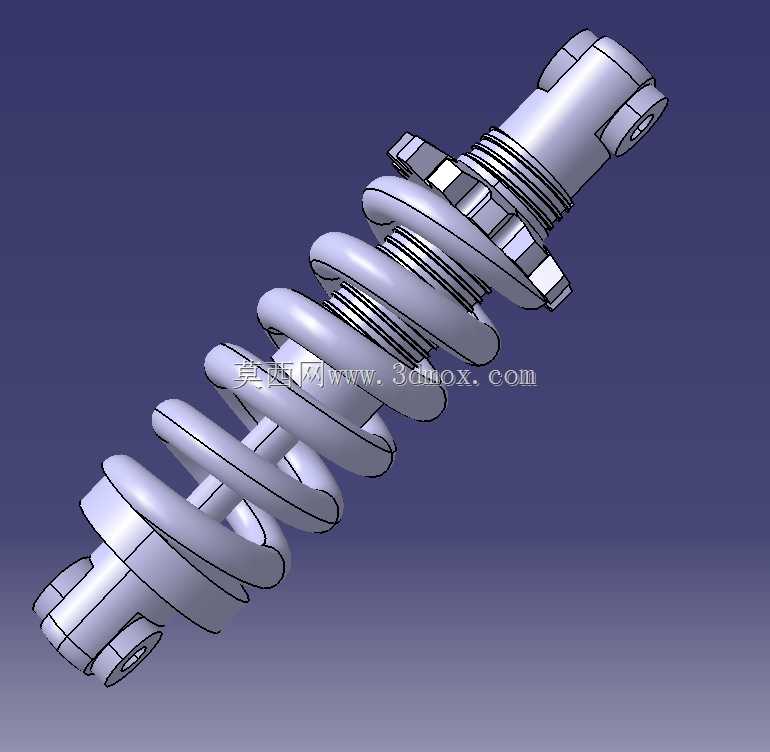

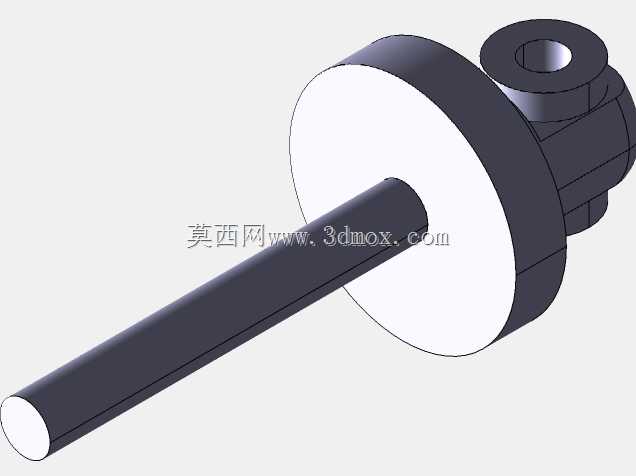

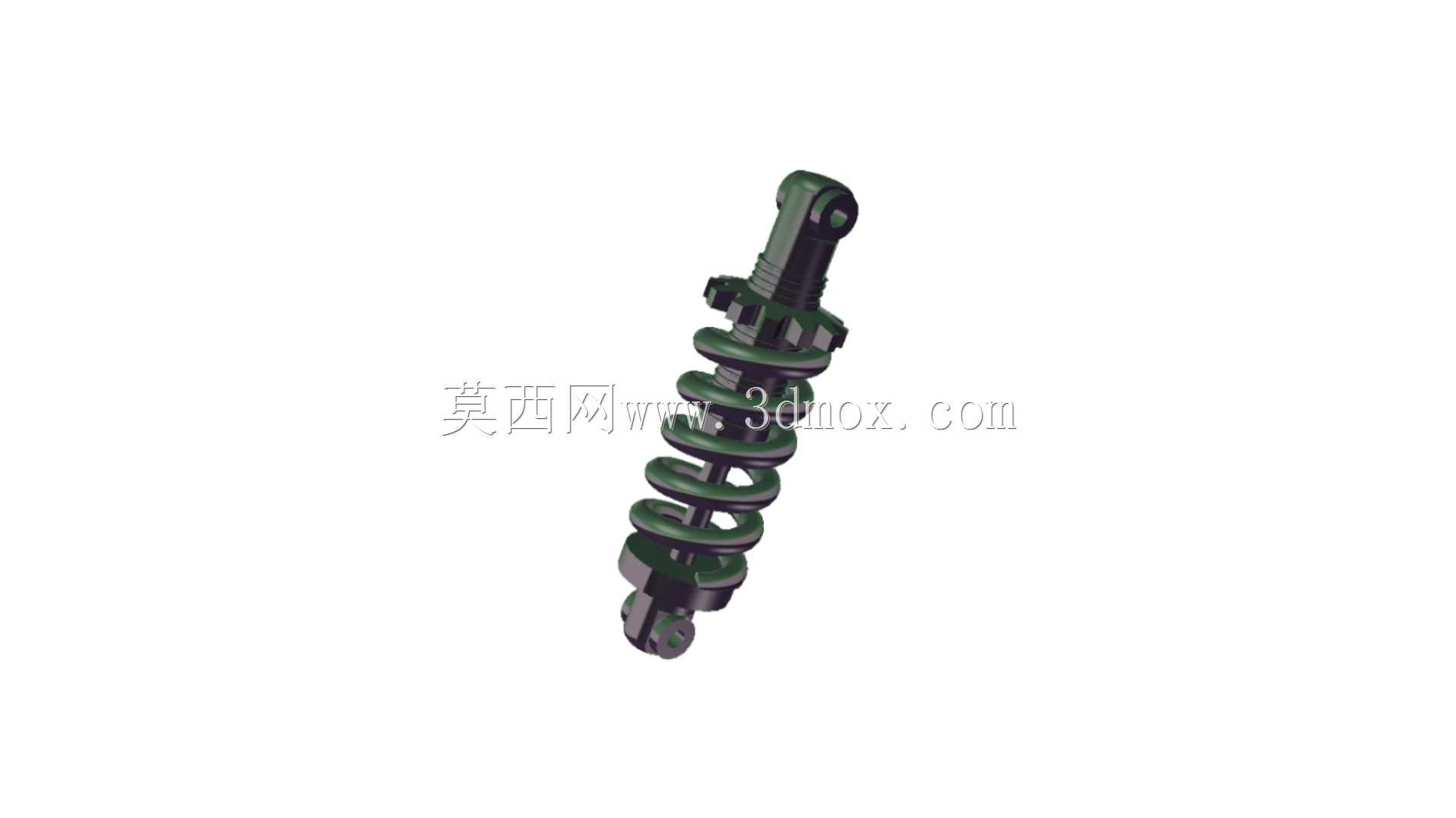

　　从结构组成看，总成下部为减震器工作缸与下安装座，上部布置活塞杆、上支撑座、弹簧托盘及锁紧螺母，螺旋弹簧套置于减震器外侧，上下端面分别贴合弹簧托盘与下支撑座。弹簧采用等节距圆柱螺旋构型，钢丝直径、弹簧中径与有效圈数按悬架偏频要求匹配，兼顾空载舒适性与满载支撑刚度；减震器缸体与活塞杆同轴布置，保证弹簧压缩、回弹过程中受力沿轴线传递，避免侧向分力造成油封偏磨或活塞杆弯曲。

　　设计思路上，首先依据整车轴荷、悬架动行程与偏频目标确定弹簧刚度，再结合阻尼比要求匹配减震器拉伸、压缩阻尼力，使弹簧固有振动在数个周期内快速衰减。上端安装座预留与车身减震器塔座对接的螺栓孔位，下端吊耳或叉形结构适配下摆臂或转向节安装点，安装边界需保证减震器最大压缩长度小于悬架缓冲块触底行程，最大拉伸长度大于车轮上跳极限，防止运动干涉。

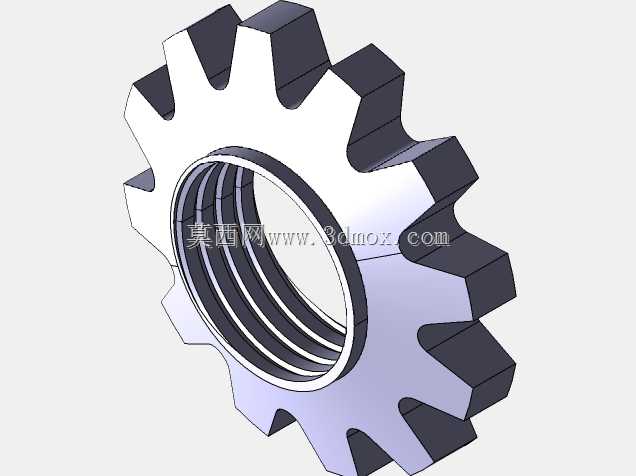

　　外形尺寸方面，总成总长、弹簧自由高度、缸体外径及安装孔间距均按具体车型悬架硬点设定，弹簧托盘直径略大于弹簧外径以保证径向定位，锁紧螺母用于调整弹簧预紧力并固定上支撑座。建模过程中需还原弹簧螺旋升角、端部磨平结构、缸体台阶、安装座加强筋及螺纹细节，确保装配关系完整；运动校核时重点检查弹簧在极限跳动、转向动作下与周边轮罩、半轴、制动管路的间隙，避免摩擦干涉。

　　该类结构广泛应用于前置前驱车型前悬架、后扭力梁或多连杆悬架，也可作为改装悬架、轻型越野车悬挂的参考原型，用于结构教学、悬架性能分析与三维装配演练。
