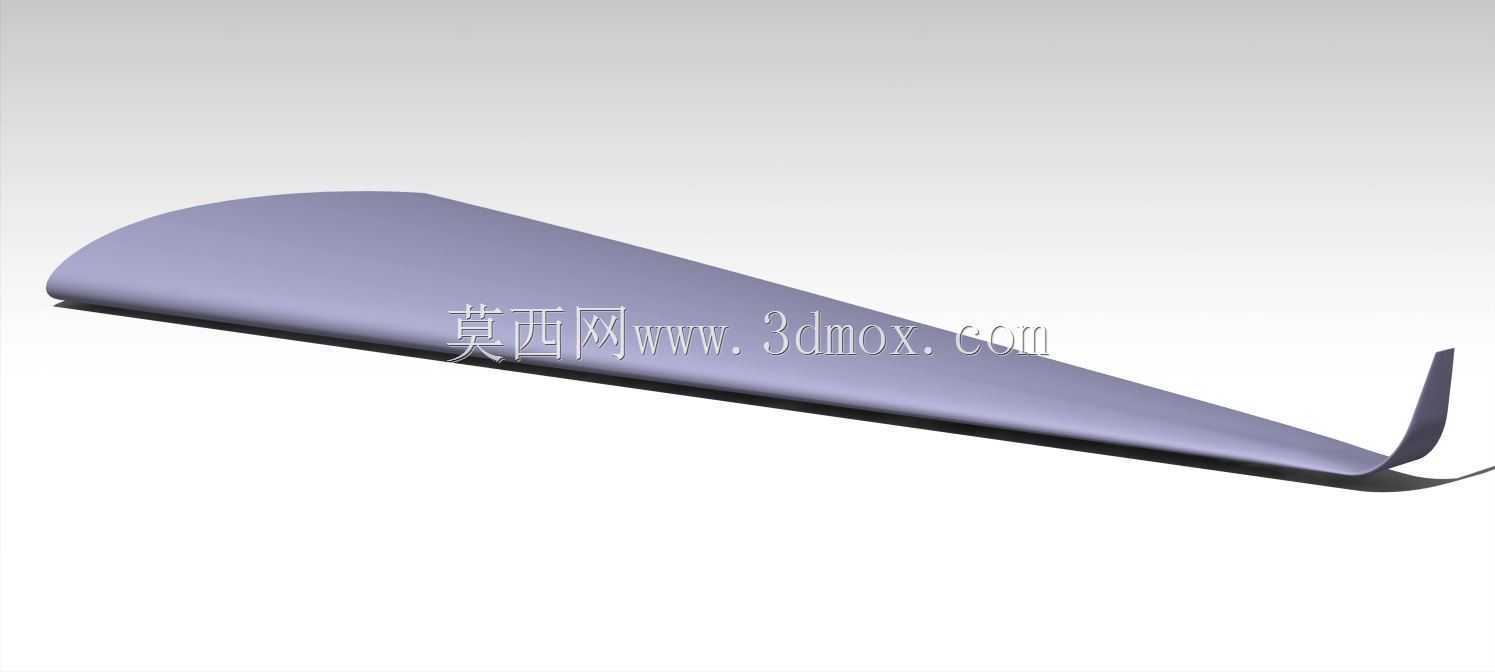

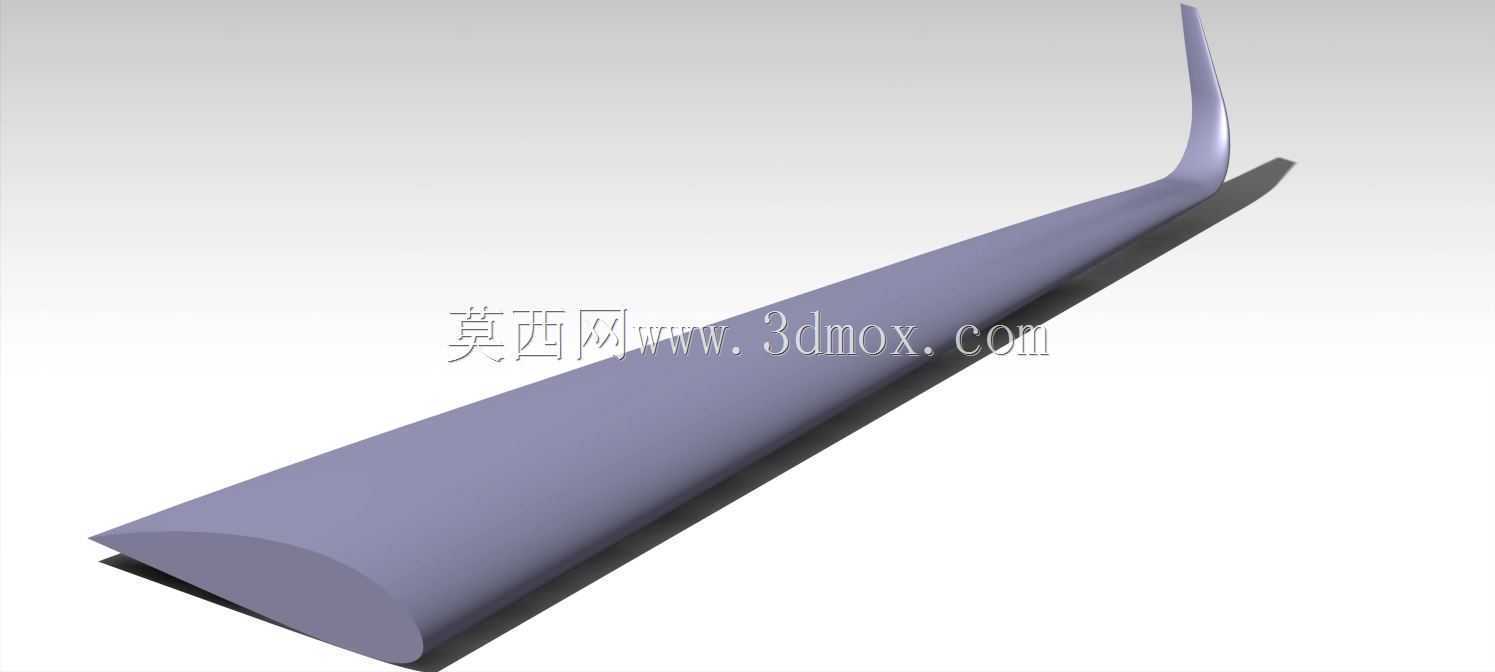

航空CFD分析用翼型扫翼结构设计

　　在航空飞行器气动研发流程中，翼面结构的CFD仿真验证是前置环节里不可或缺的部分，这款扫翼结构正是为匹配流体仿真分析需求开发的专用翼型结构，可直接嵌入飞行器初步设计阶段的气动性能验证链路，无需额外做几何清理即可导入仿真环境完成流场计算。从实际工程应用场景来看，这类翼型结构既可以用于固定翼无人机的外翼段气动选型验证，也能作为小型通用航空飞机副翼、襟翼等操纵面的基础翼型参考，甚至在低速风洞试验的缩比模型制作中，该结构的几何精度也能满足试验件的加工基准要求，不需要反复修正翼型曲面的连续性。

　　设计思路上，整个翼型沿展向做了连续的扭转与后掠过渡，没有出现曲率突变的折面，从翼根到翼尖的弦长是线性收窄的，翼根位置的翼型厚度占弦长比例控制在15%左右，既保证了翼根与机身连接段的结构强度冗余，也不会因为过厚的翼型导致低速飞行时的压差阻力陡增；翼尖位置做了小角度的上反设计，能够有效削弱翼尖涡的强度，降低诱导阻力占比，这一点在低速巡航状态下的仿真计算中能直观看到流场分布的改善。外形尺寸方面，翼根弦长可根据实际装机需求做等比例缩放，基准模型的展长与根弦比为6:1，安装边界上翼根端面预留了平面安装基准，不需要额外设计连接转接段就可以和机身翼盒的安装面做配合，端面的几何公差在建模时就控制在仿真允许的范围内，导入装配环境时不会出现面贴合间隙超标的问题。

　　从功能特性来看，整个翼面的曲面是G2连续的，不存在碎面、重叠面等几何缺陷，在做CFD网格划分时能够自动生成高质量的边界层网格，不需要人工修补几何错误，能大幅缩短仿真前处理的时间成本；翼型的压力面与吸力面的曲率过渡完全符合低速翼型的气动设计要求，在迎角0到12度的范围内不会出现明显的气流分离，仿真计算得到的升阻比曲线和同类型成熟翼型的试验数据偏差在工程允许范围内，可直接作为初步设计阶段的气动性能参考。实际使用中，不少结构工程师在做小型飞行器翼面结构设计时，会直接以该翼型为基础，在内部布置翼肋、翼梁的承载结构，因为外翼面的几何已经做了连续化处理，内部结构的拓扑优化不需要反复调整外轮廓的约束边界，能有效提升结构设计的迭代效率。

　　不同于常规的展示用翼型模型，这款扫翼结构的几何完全面向工程仿真与实际加工需求做了优化，没有多余的装饰性几何特征，所有曲面都经过了曲率检查，不存在最小曲率半径过小导致的加工困难问题，不管是做3D打印的风洞试验件，还是做金属材质的装机结构件，都能直接提取几何数据生成加工刀路，不需要二次重构曲面。在安装适配性上，翼根的安装平面可以根据不同机型的翼盒安装角做角度调整，调整后整个翼面的扭转分布会自动保持连续，不会因为安装角的修改导致翼面出现曲率突变，这一点在多方案迭代的选型阶段非常实用，工程师不需要每次调整安装角都重新构建整个翼面的曲面，只需要修改根部的安装基准参数就能快速生成新的翼面几何，大幅压缩方案迭代的周期。

　　从气动性能的设计逻辑来看，这款翼型的最大厚度位置距离前缘30%弦长，最大弯度位置距离前缘40%弦长，这种布局能够让翼面的压力中心在常用迎角范围内保持相对稳定，不会因为迎角的小幅变化导致压力中心大幅偏移，降低飞行操纵系统的配平难度；翼尖的后掠角度设计为15度，既能够平衡高速飞行时的激波阻力增量，也不会因为后掠角过大导致翼尖失速的问题过早出现，兼顾了低速起降性能与高速巡航效率。在实际的仿真应用中，使用该模型做流场计算时，边界层网格的Y+值可以很容易控制在1左右，能够精准捕捉翼面附近的附面层流动状态，不管是做定常计算还是非定常的涡脱落仿真，几何模型都不会引入额外的计算误差，得到的气动载荷数据可以直接传递给结构强度分析模块，做流固耦合计算时不需要做几何数据的转换，避免了数据转换过程中的精度损失。
