简易单缸内燃机曲柄连杆教学演示结构

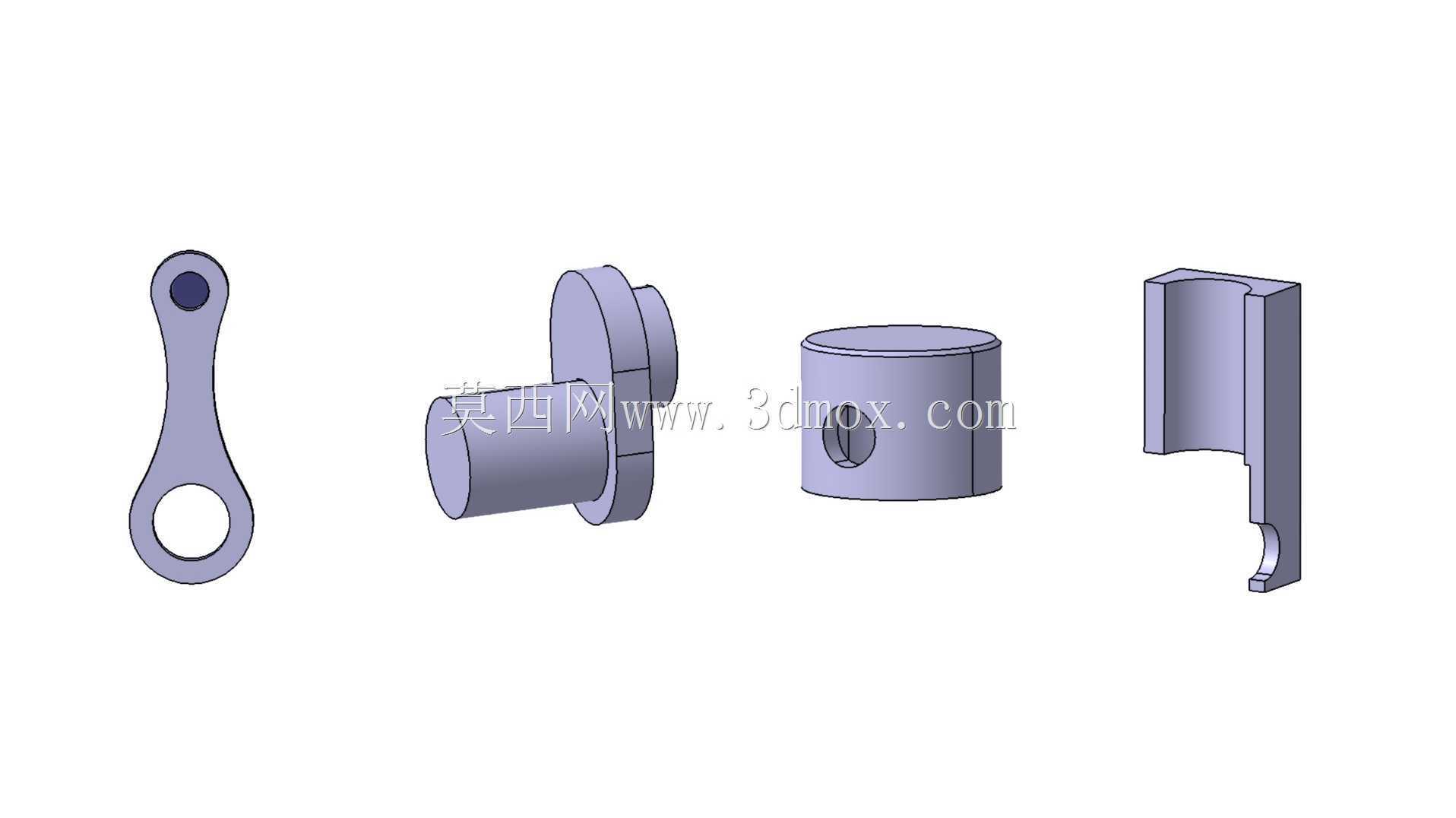

　　这套结构围绕单缸内燃机最基础的运动转换关系展开，把活塞、曲轴、连杆和缸体四个核心部件独立呈现，适合在机械原理课堂、职业技能实训、机构运动分析以及三维装配练习中使用。模型没有堆砌外围附件，而是保留了能够说明工作逻辑的关键几何关系：缸体承担活塞往复导向，活塞在缸筒内沿直线运动，连杆通过两端铰接把活塞的推力传递给曲轴，曲轴再将往复直线运动转换为绕主轴颈的连续旋转。

　　从实际教学用途看，这种简化结构能够帮助初学者快速理解内燃机中“往复—旋转”的运动链。讲解时可以先观察活塞与缸壁的配合边界，再追踪连杆小头、杆身、大头与曲轴曲柄销之间的位置关系，最后落到曲轴主轴颈的回转中心。相比完整发动机总成，该结构去掉了气门、凸轮轴、飞轮壳、冷却水道和润滑管路等复杂系统，使视线集中在曲柄连杆机构本身，便于进行装配关系拆解、运动干涉检查和机构原理演示。

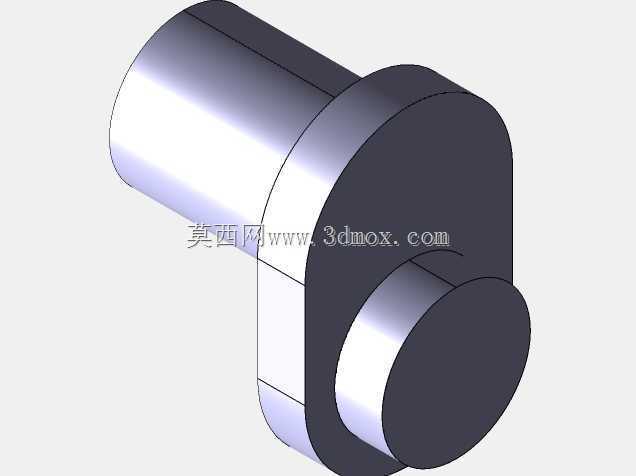

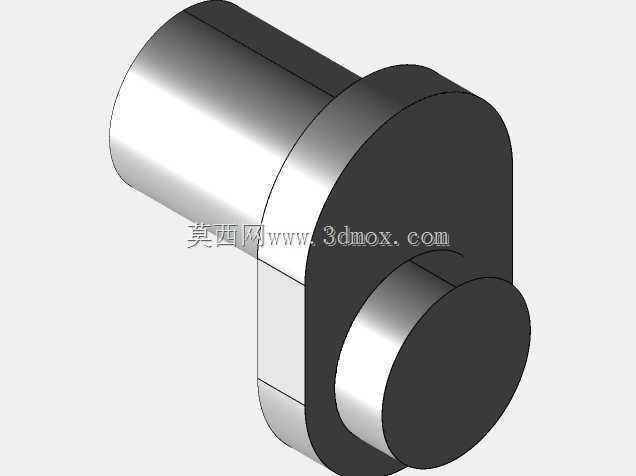

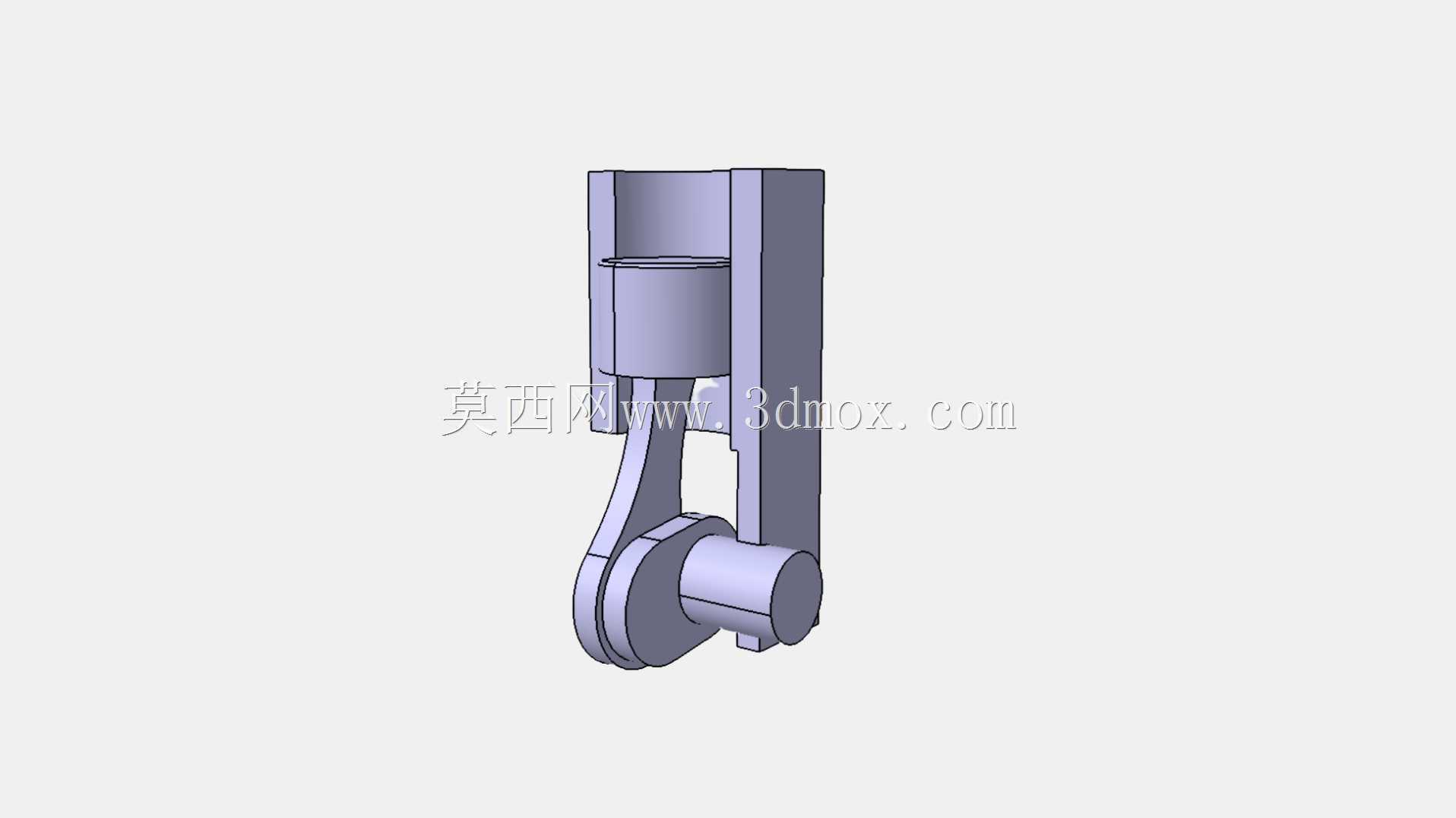

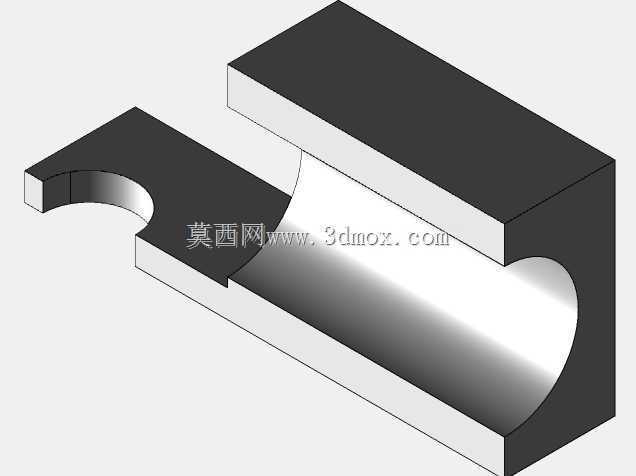

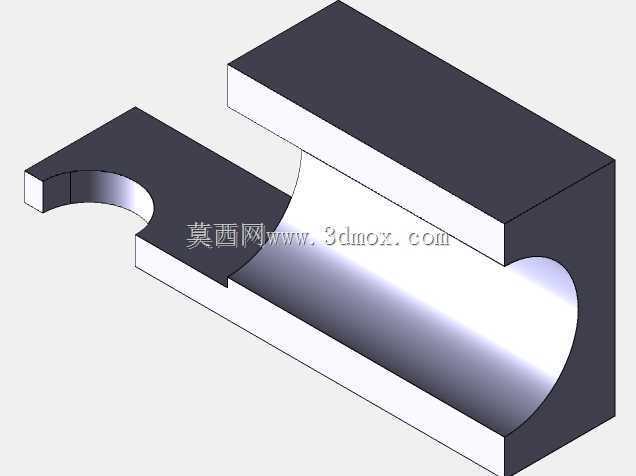

　　外形上，模型采用直立单缸布置，缸体位于上部并形成近似圆筒形导向空间，活塞置于缸筒内部，外侧保留了简洁的实体轮廓；曲轴位于下部，主轴颈与曲柄销之间通过曲柄臂形成偏心距；连杆斜向连接活塞销与曲柄销，在曲轴转动过程中不断改变摆角。整体边界紧凑，上部以缸体顶面和缸筒外壁为主要安装参考，下部以曲轴主轴颈轴线为旋转基准。若用于教学台架或展示装置，需要在缸体外侧预留固定支撑面，并在曲轴两端保留轴颈伸出或轴承支承位置；若只用于三维运动仿真，则应重点确认活塞销轴线、曲柄销轴线和主轴颈轴线之间的平行关系。

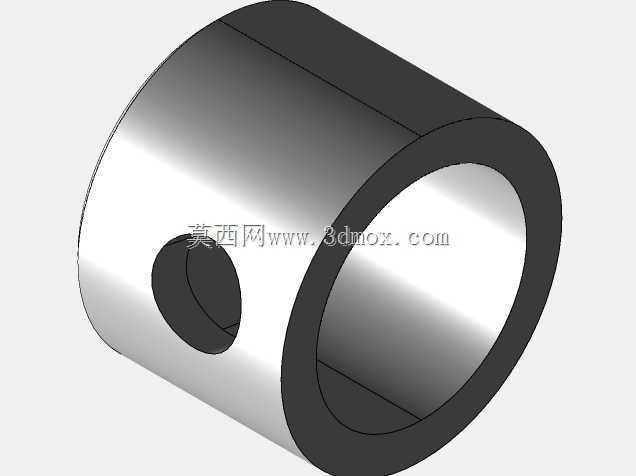

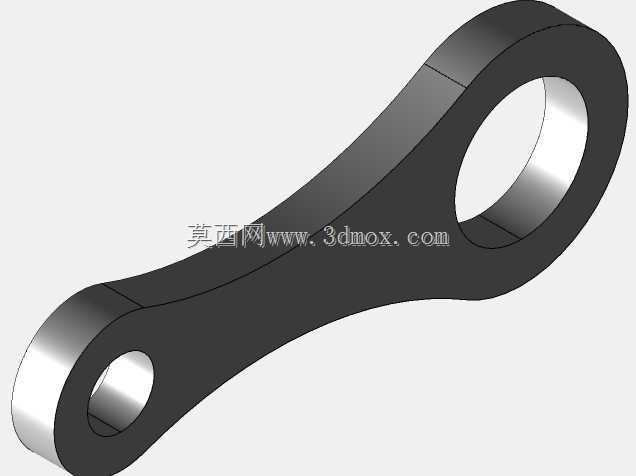

　　设计思路上，各部件均采用便于识别的实体造型，缸体壁厚、活塞外径、连杆大小头孔位以及曲轴偏心量都以清晰表达机构关系为目标。活塞外圆与缸筒内壁构成滑动配合，设计时应保留合理径向间隙，避免运动仿真中出现面体重叠；连杆小头围绕活塞销摆动，大头围绕曲柄销旋转，两处铰接轴线需要平行，否则会在转动中产生侧向卡滞；曲轴主轴颈作为整机回转基准，其中心高度决定了连杆在下止点时的最低位置，也影响缸体下部避让空间。

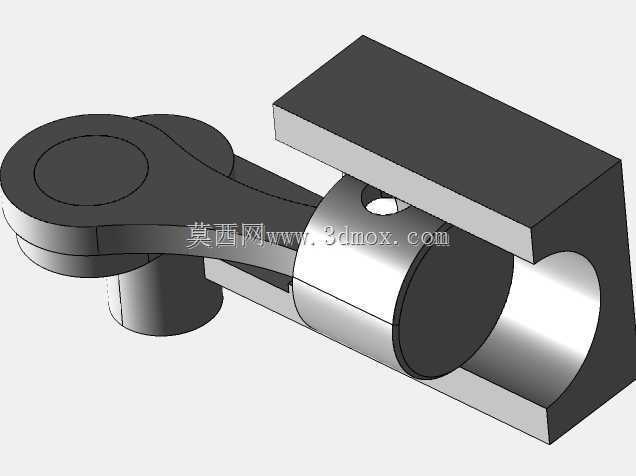

　　在装配验证中，可以按“缸体固定—活塞装入缸筒—连杆连接活塞销—曲轴落入支承位—连杆大头与曲柄销合装”的顺序检查。运动到上止点时，活塞接近缸筒上部，连杆趋近竖直状态，曲柄销位于主轴颈上方；运动到下止点时，活塞移动到下部极限位置，曲柄销转到主轴颈下方。两侧冲程位置之间的活塞位移由曲柄偏心距和连杆长度共同决定，连杆越短，摆角变化越明显，侧向推力也越突出；连杆加长后运动更平稳，但整机高度和外形边界会增加。

　　该结构还可作为后续复杂设计的基础骨架。比如在缸体上扩展燃烧室、气道和气门安装面，在曲轴端部增加飞轮或带轮接口，在活塞上补充环槽和销座细节，在连杆大头增加剖分盖与螺栓连接结构，都能在不改变基本运动原理的前提下逐步提升完整度。对于三维建模练习者，模型适合用来训练草图约束、回转体建模、装配同轴心约束、运动行程校核以及零部件干涉检查；对于机械教学场景，它能够直观展示内燃机核心机构的组成方式和动力传递路径。

　　安装边界方面，直立缸体部分需要保证缸筒轴线与曲轴主轴颈轴线垂直且共面，活塞运动方向不能相对曲轴回转中心偏置；下部曲轴区域应留出完整回转圆空间，防止连杆大头或曲柄臂在旋转时与缸体下缘碰撞；连杆在最大摆角位置时，其杆身侧面与缸体开口、活塞下缘之间也应保留间隙。若制作实体演示件，可在缸体外部增加透明观察窗或剖切结构，让活塞上下运动和曲轴旋转过程同时可见，从而增强机构演示效果。
