全向移动机器人同轴转向扫掠驱动轮组

　　该轮组面向仓储AGV、巡检机器人、教学竞赛平台以及小型自主移动底盘的行走系统开发，核心作用是把驱动、转向、支承和轮体布置在同一紧凑轴线上，使底盘能够在狭窄通道内完成直行、横移、斜行、原地转向和连续扫掠运动。相比把电机、减速器、编码器分散布置的方案，这种同轴结构更适合对安装高度、轮距空间和维护便利性敏感的设备。

　　从实际使用场景看，轮组通常安装在底盘四角或前后对称位置，单轮承担承载、牵引和角度反馈。车体在货架之间运行时，转向模块需要快速响应路径规划给出的航向角；在原地调整姿态时，轮体绕竖直轴线旋转，驱动轮仍可保持低速补偿，避免轮胎与地面硬摩擦；在沿曲线轨迹行驶时，多个轮组通过角度和速度协同，减少轮胎侧滑。该结构对地面平整度有一定要求，硬质环氧地面、PVC地面、室内瓷砖或平整实验场地较为合适，若用于粗糙户外路面，则需要在外围增加悬架或弹性补偿。

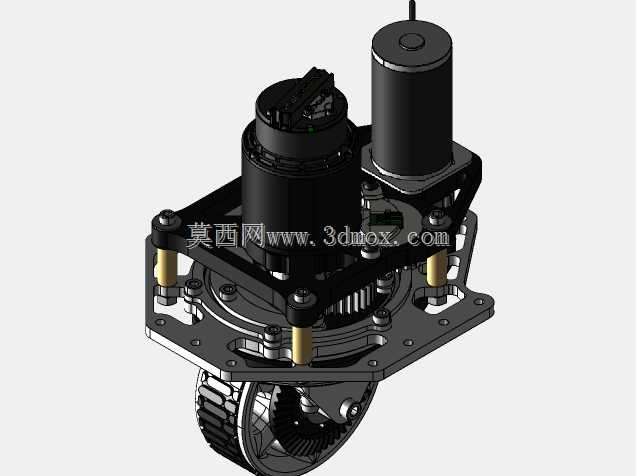

　　功能上，模型将行走驱动电机、转向支承、轮体、传动齿轮和安装板整合为一个模块。驱动部分通过减速机构把动力传递到橡胶轮缘，输出牵引力矩；转向部分围绕轮组竖直轴线建立回转支承，使轮子能够按控制指令改变朝向；编码器相关结构被简化到少数关键零件中，便于反馈转向角或驱动转速。模块上方预留电机和柱状部件的安装空间，中部通过金属安装板传递载荷，下部轮体直接接触地面，形成从车体到地面的完整力流路径。

　　设计思路体现了迭代优化的工程特征。早期方案若采用多个分散支架，零件数量多、同轴度依赖装配精度，编码器支架也容易因振动产生偏差。本方案把主要受力件收敛为安装基板、回转支承组件和轮体支架三类核心部件，减少累积误差。齿轮模数适当加大后，齿根强度和抗冲击能力提高，在机器人急启急停或小障碍碾压时，不容易出现跳齿、卡滞。紧固件沿圆周和关键支承点布置，既方便拆装，也能保证电机轴线与转向轴线之间的位置稳定。

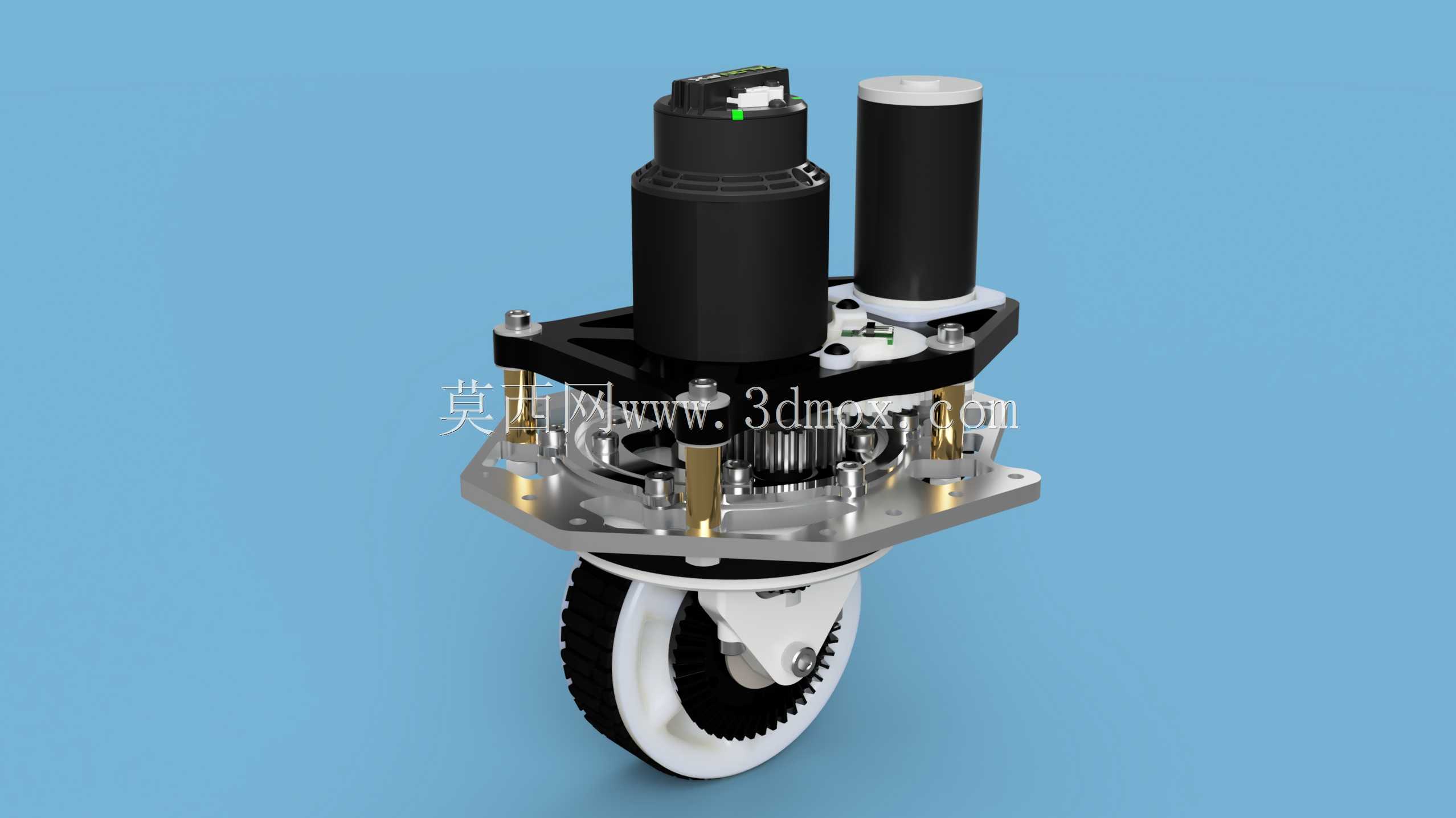

　　结构外形上，轮组下部为带白色轮毂的单轮，轮胎外缘采用深色弹性材料，轮宽适中，可在保证接地面积的同时控制转向阻力。中部银色金属板承担安装基准作用，板上布置通孔、定位柱和支撑螺柱；上部黑色驱动电机与相邻柱状部件并列设置，外部轮廓规整，线缆可沿支架侧面固定。整体高度方向需要在底盘设计时重点校核，尤其是电机顶部与车体底板、电池仓或传感器支架之间的间隙。水平方向则要关注轮组最大摆角范围内是否与底盘框架、边梁、覆盖件发生干涉。

　　安装边界方面，基板上的孔位决定了模块与车体的连接方式，设计底盘时不应只看静态外形，还要按轮子旋转一周的包络体建立避让空间。轮体在最大转角时，轮胎侧面、齿轮护罩和上部电机都可能进入底盘投影区域，建议在三维装配中进行极限角度干涉检查。承载连接点应避免单独依赖薄板，车体安装面需要有足够厚度或增加加强梁。若多轮组同时使用，各轮安装面的平面度、轮径一致性和转向零位标定会直接影响运动控制精度。

　　建模时可按功能拆分：轮体与轮毂构成接地组件，驱动电机和减速齿轮构成动力组件，回转轴、支承板和立柱构成转向组件，上部安装板则作为车体接口。齿轮配合处需保留合理侧隙，轴承位置应设置轴向定位，电机与支架之间建议加入止口或定位面，而不是完全依靠螺钉承受剪切。对于需要后期加工的零件，基板可采用铝板铣削，立柱和 spacer 采用标准件或车削件，轮架则根据载荷选择金属件或高强度工程塑料。

　　该模块的价值不在于单纯堆叠零件，而在于把移动机器人最常见的行走、转向和角度反馈需求压缩成一个可复用的机械单元。结构工程师在选型时，可以围绕额定载荷、峰值牵引力、最大转向角、安装孔距、顶部净高和轮径进行校核；控制工程师则可依据同轴布置和编码器接口规划速度闭环与转向闭环。整体结构紧凑、零件关系清晰，适合作为全向底盘、竞赛机器人和轻型自动搬运设备的驱动轮参考方案。
