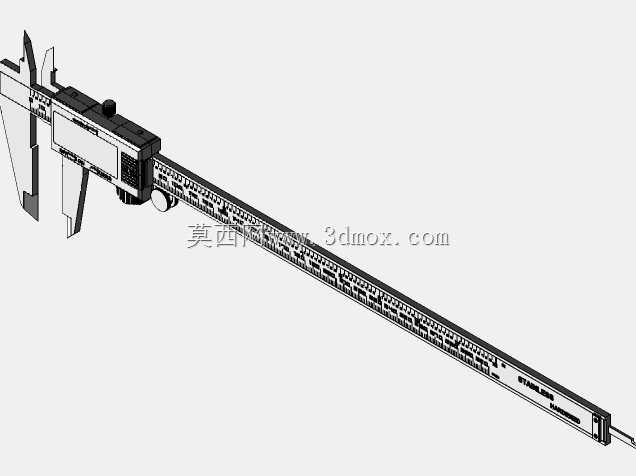

0-300mm量程数显游标卡尺结构设计

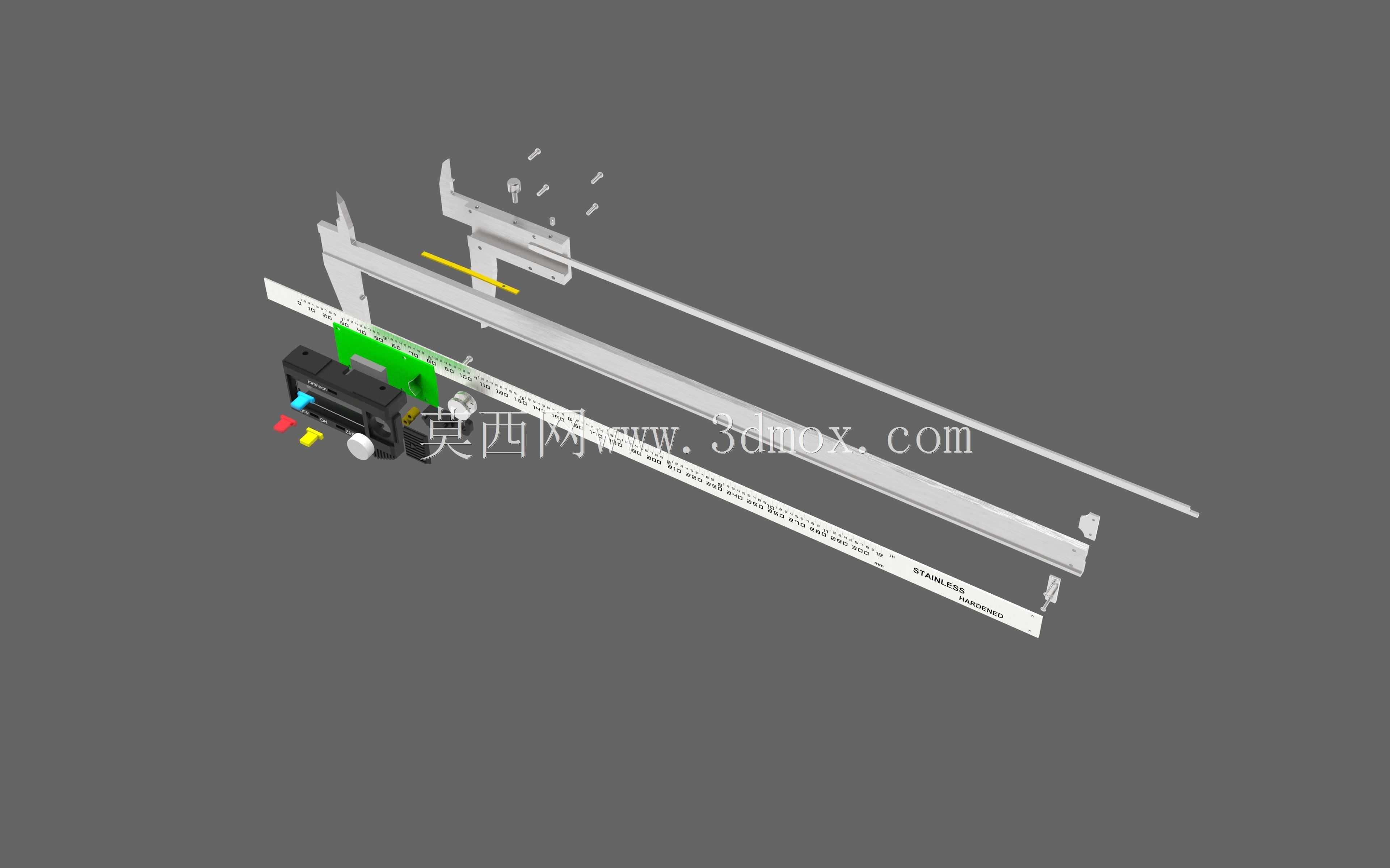

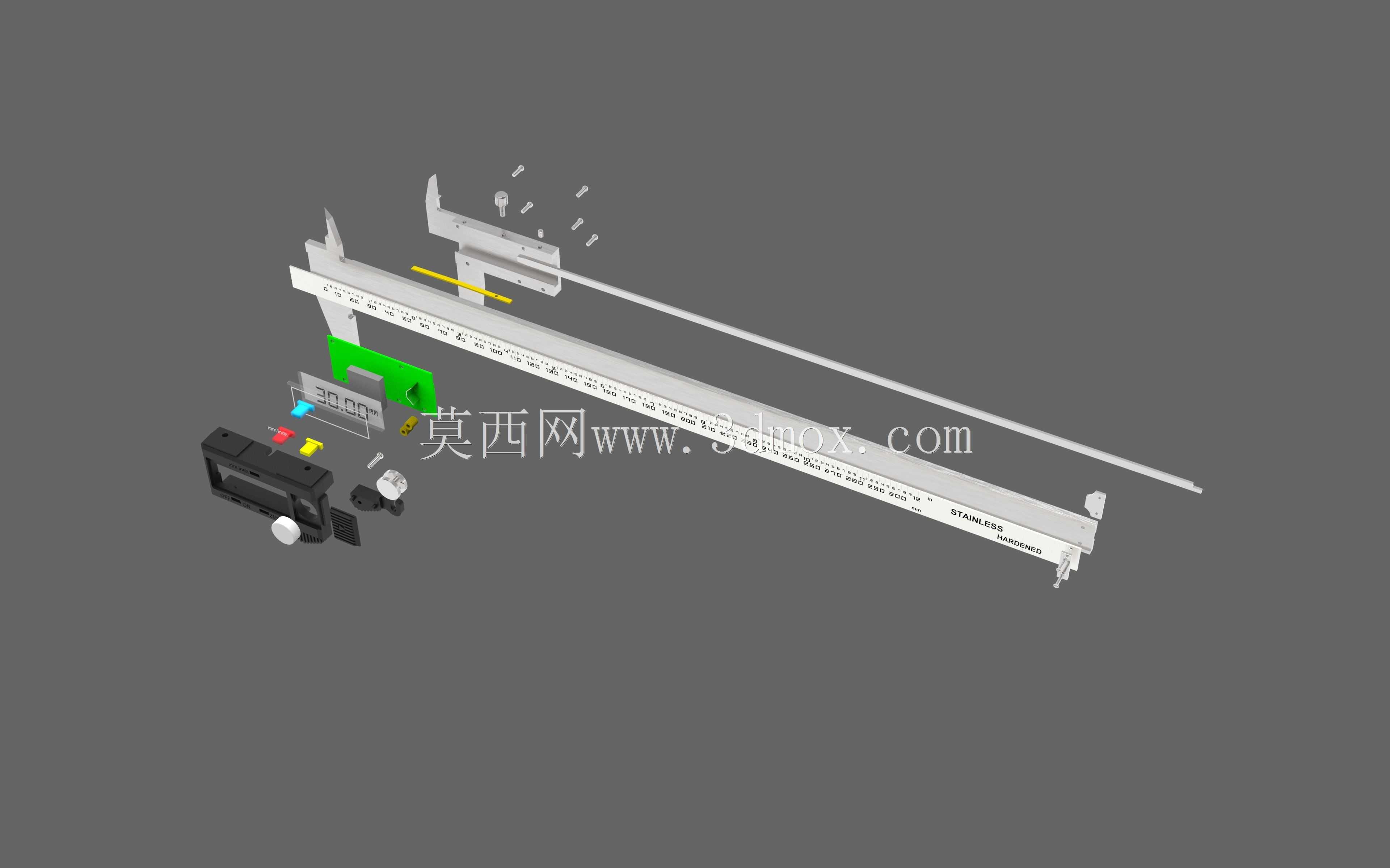

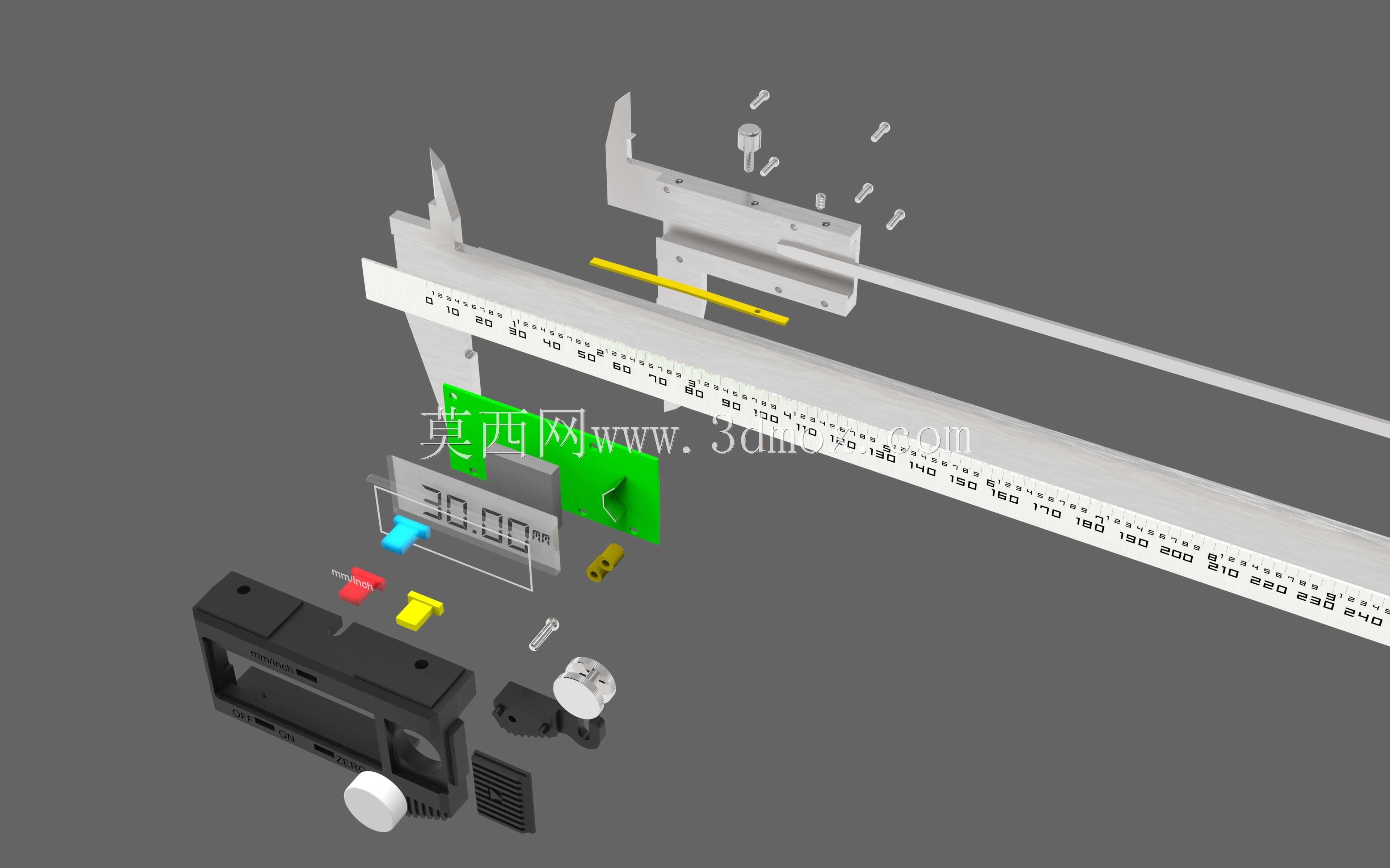

　　在机械加工车间的日常工序流转中，这款量程覆盖0-300mm、同时支持公英制读数的数显游标卡尺，是工位上出镜率最高的通用测量器具，不管是普通车床操作工核对轴类工件的外圆尺寸，还是质检岗人员抽检冲压件的孔距、台阶深度，或是装配环节核对配合件的间隙值，都能快速完成测量动作，不需要像传统机械式游标卡尺那样花费时间对齐刻度线、做视差修正。从结构设计逻辑来看，这款卡尺的主尺采用平直不锈钢基材做基础承载，尺身表面蚀刻有清晰的公制、英制双刻度线，即便数显模块出现临时供电异常，操作人员也能依靠机械刻度完成应急测量，不会耽误生产节拍。尺框部分和主尺的配合面做了精密研磨处理，滑动过程中没有明显的旷量，同时搭配了锁紧螺钉，

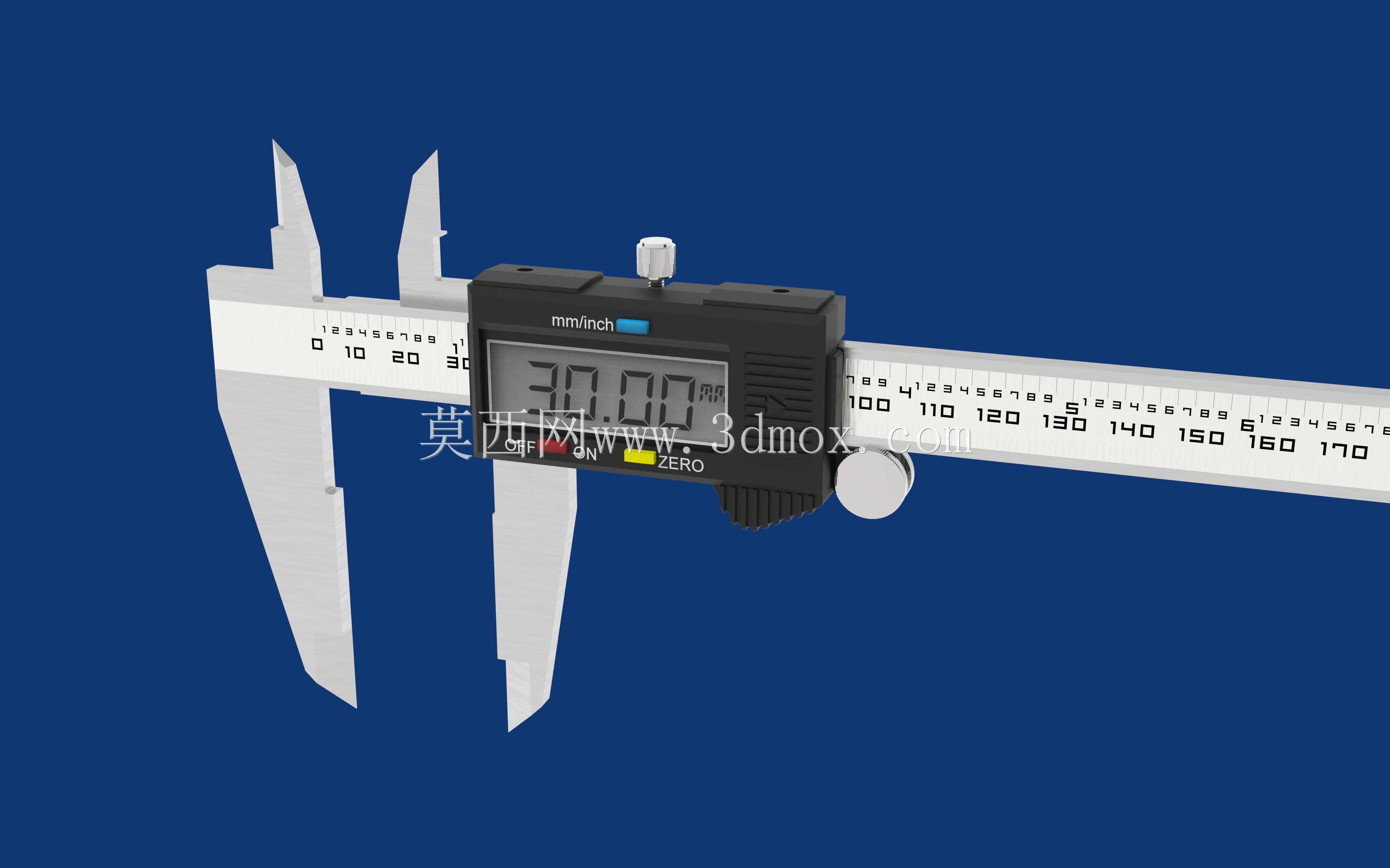

　　测量到目标尺寸后可以直接锁死尺框位置，方便操作人员将卡尺从工件上取下后再读取数值，避免移动过程中尺框滑移带来的测量误差。前端的量爪做了内外测量面的区分，内测量面用于测量工件的内孔直径、槽宽尺寸，外测量面用于测量工件的外轮廓尺寸、厚度值，尺身尾部延伸出的深度测量杆，可以直接探入盲孔、台阶槽内部，测量深度方向的尺寸，不需要额外更换测量头，单把量具就能覆盖常规加工场景下的多类尺寸测量需求。数显模块固定在尺框上方位置，显示屏采用大字号数字显示，测量数值直接以数字形式呈现，读数直观，模块上设置的功能按键可以快速完成公英制单位切换、任意位置置零的操作，方便操作人员做相对尺寸测量，比如测量工件的台阶高度差时，不需要做数值换算，

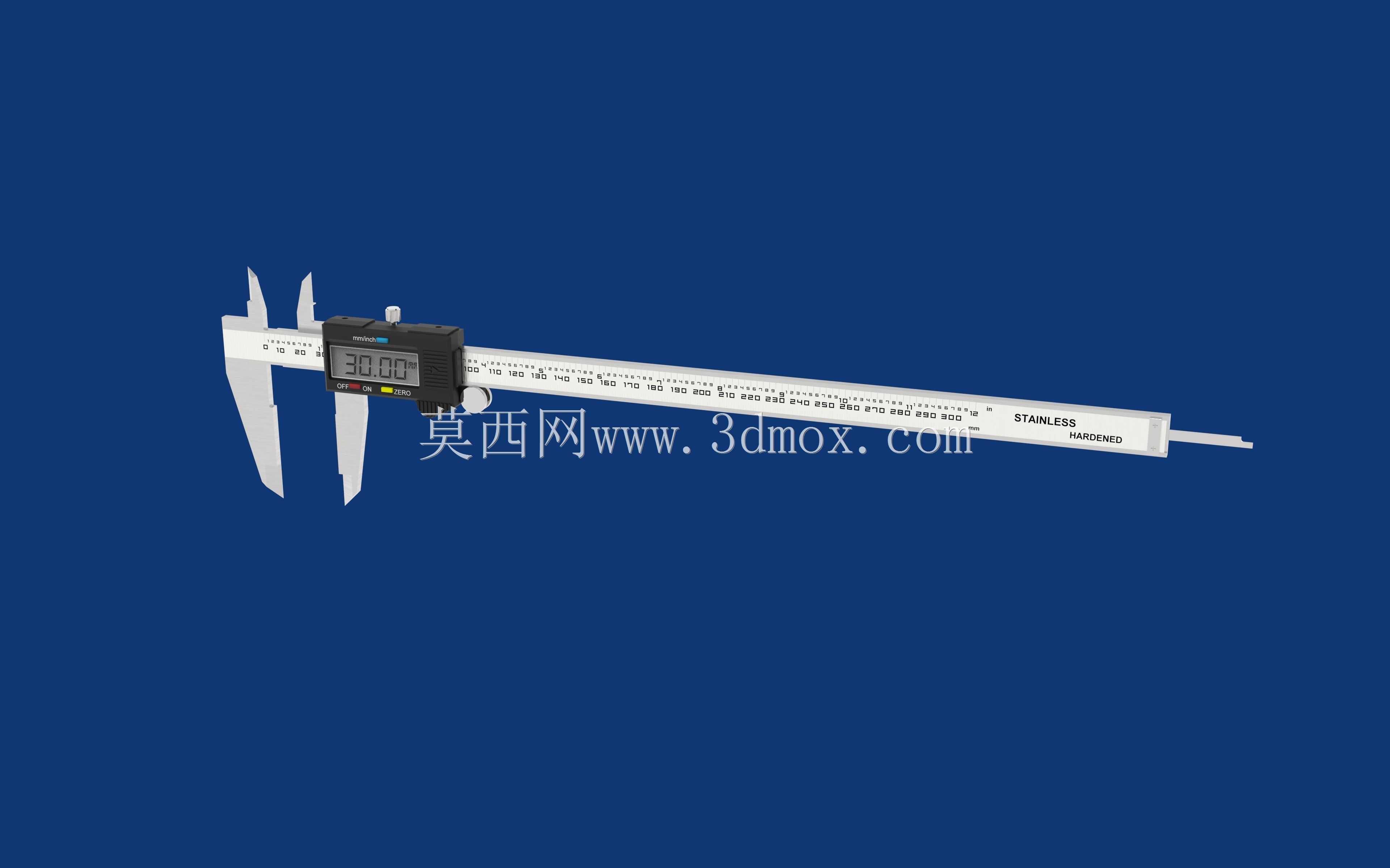

　　直接在基准面置零后移动到测量位置就能直接读出差值。从安装边界和使用适配性来看，这款卡尺整体外形修长，主尺宽度控制在常规手持操作的舒适范围内，重量分布均匀，长时间手持测量也不会有明显的负重感，日常存放只需要配套的防护盒即可，不需要特殊的安装固定结构，适配加工车间、质检室、维修班组、教学实训等多类场景的使用需求。量爪的开合行程完全覆盖300mm全量程，测量过程中量爪的测量面和主尺基准面保持严格的垂直、平行度要求，从结构上规避了测量面倾斜带来的系统误差，尺身的滑动阻尼经过调校，既可以单手轻推完成快速移动，也能在接近测量面时做微量微调，保证测量面和工件被测表面完全贴合，不会因为推力过大导致工件变形或者量爪偏移，影响最终测量结果的准确性。
