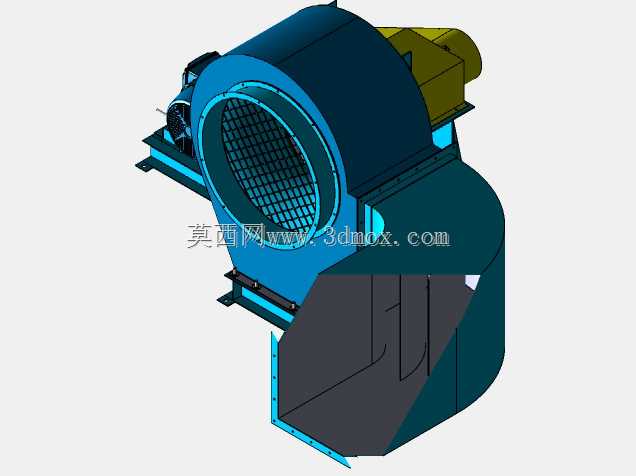

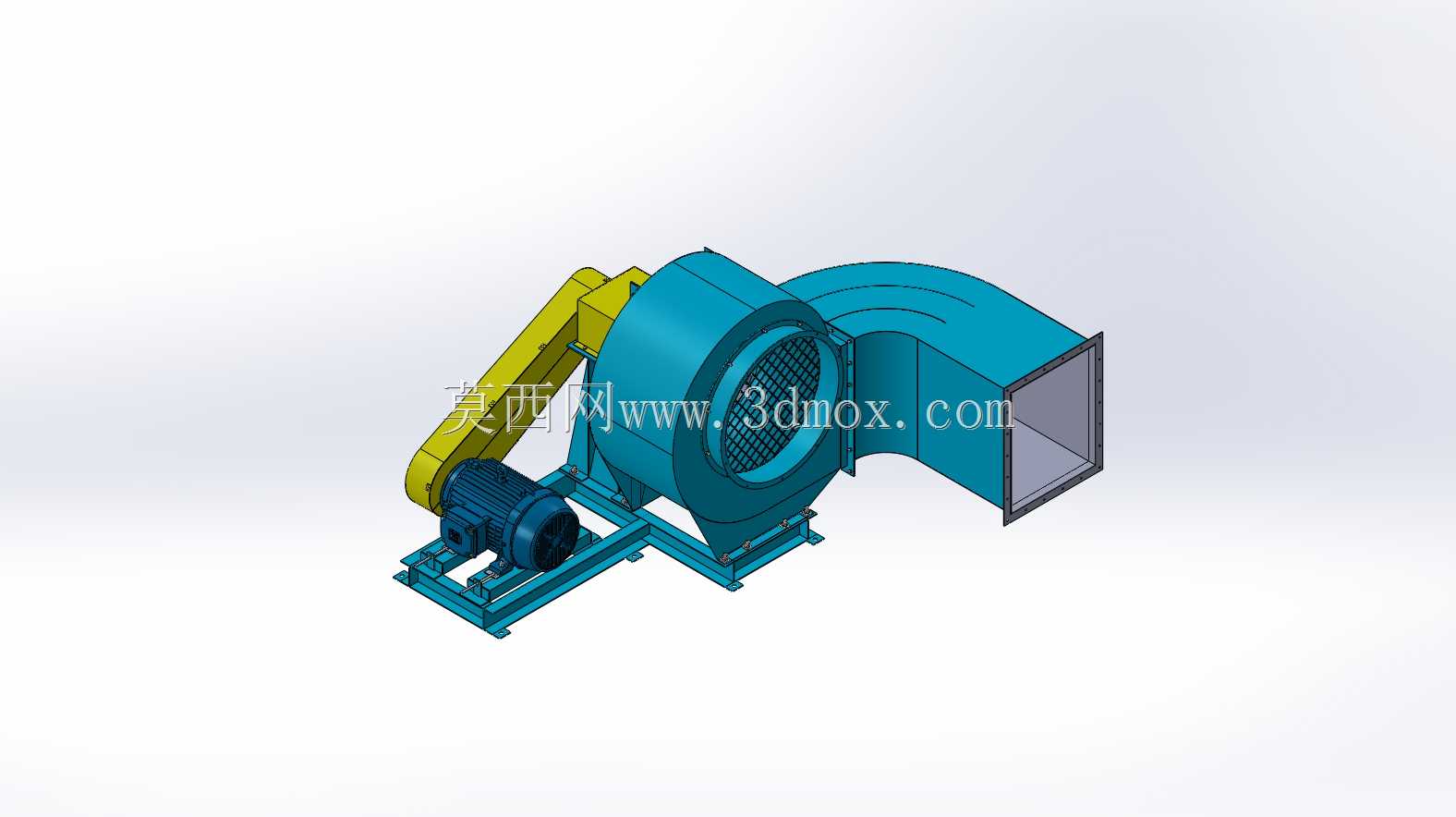

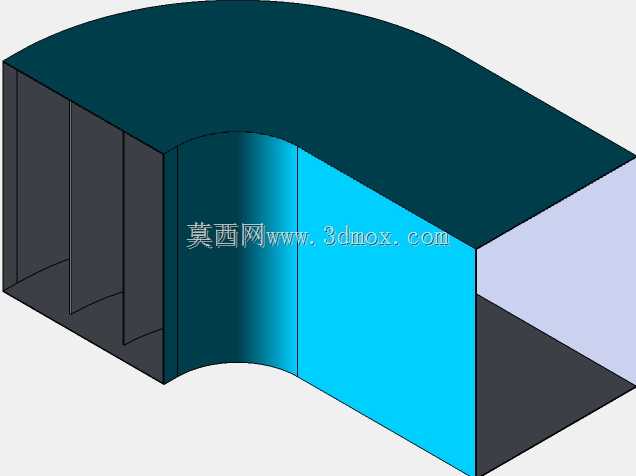

该套设备面向散料仓储、粮食筒仓、粉状物料储仓以及需要仓内气流置换的工业场景,核心作用是向仓内或配套风网输送稳定气流,完成曝气、通风、降温、排湿以及辅助物料流态化作业。整机采用离心式风机结构,蜗壳侧部设置带防护网格的进风区域,出风口采用方形法兰接口,可直接与矩形风管、弯管段或仓壁送风通道对接,现场安装时能够减少异形过渡件的数量,降低风路局部阻力。
从布置方式看,风机主机、驱动电机和传动护罩共同安装在一体式焊接底座上。底座采用型钢框架形式,底部预留地脚安装面,适合放置在混凝土基础、钢结构平台或仓边设备间内。风机叶轮轴线与电机轴线平行布置,两者通过带传动组件连接,外侧设置黄色安全护罩,既能够保护传动件,也可避免运行过程中人员接触旋转部件。对于筒仓曝气工况,带传动结构具有一定缓冲能力,电机启动时的冲击不会直接传递到风机转子,同时后期可通过更换带轮调整传动比,使风机工作点更贴近实际风网阻力曲线。

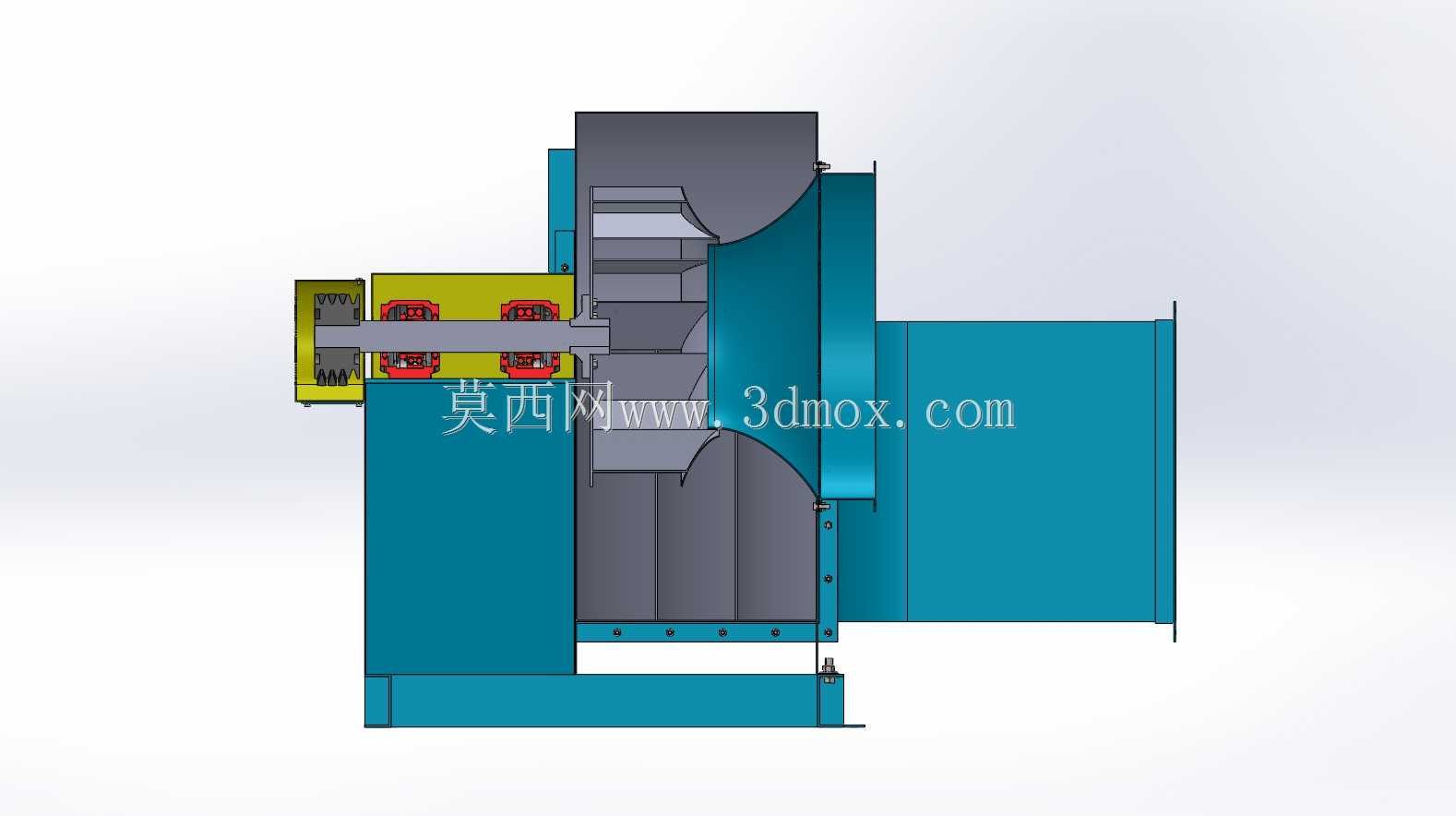

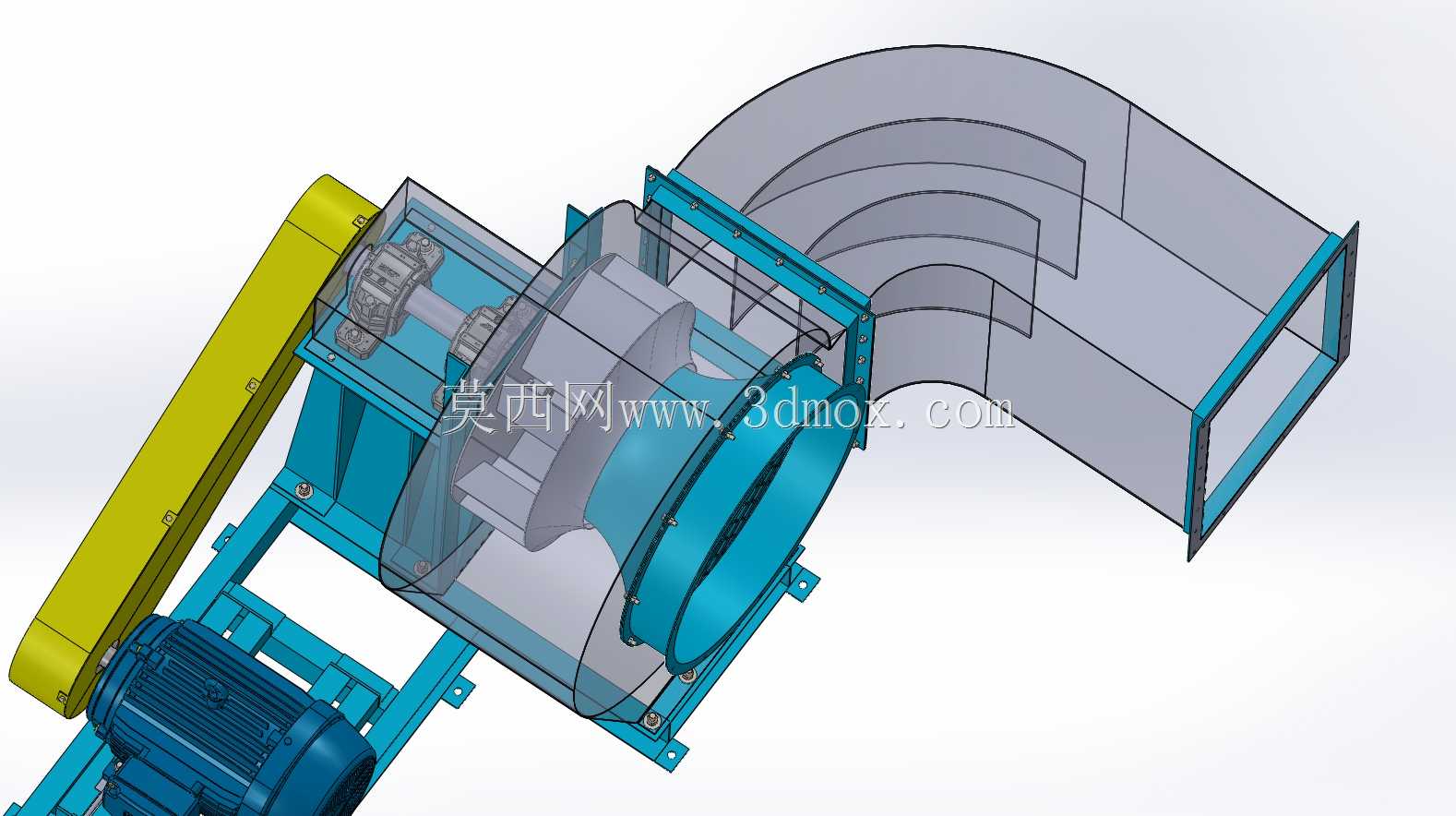

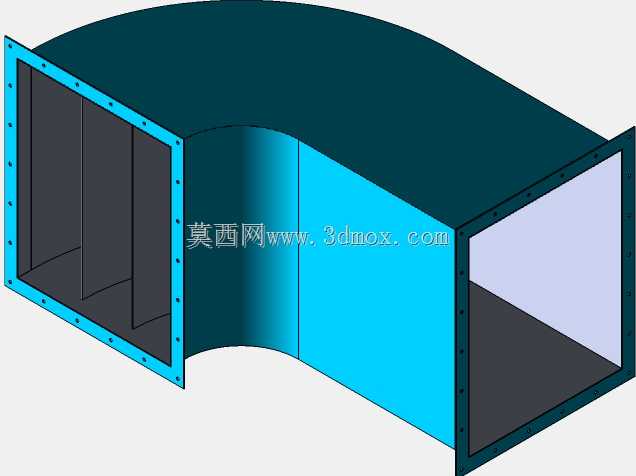

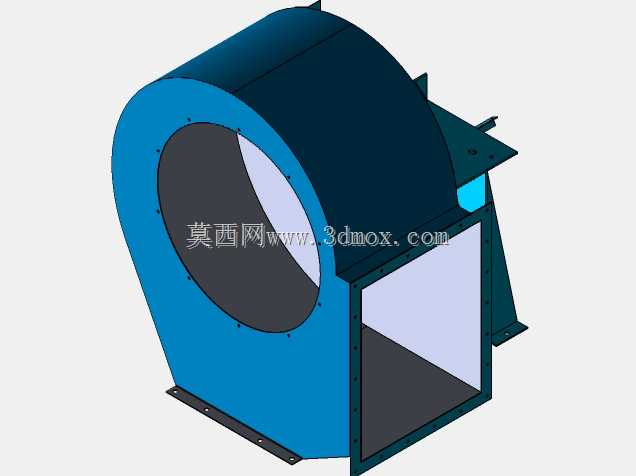

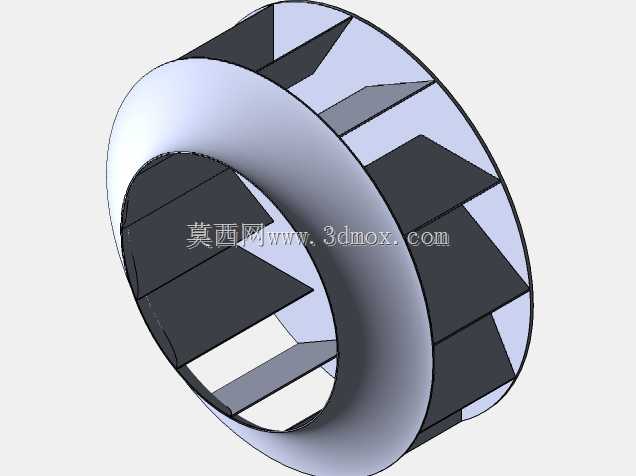

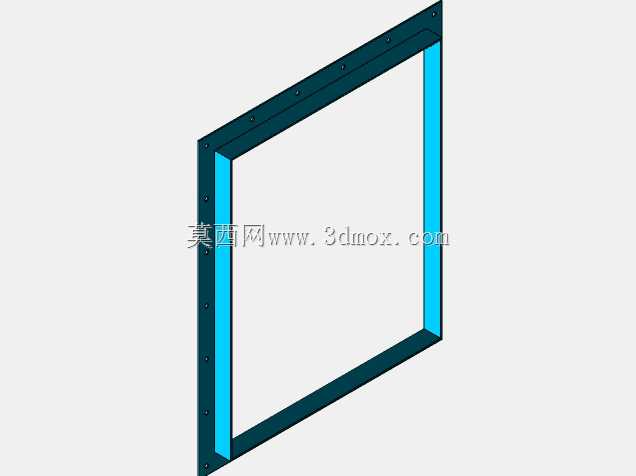

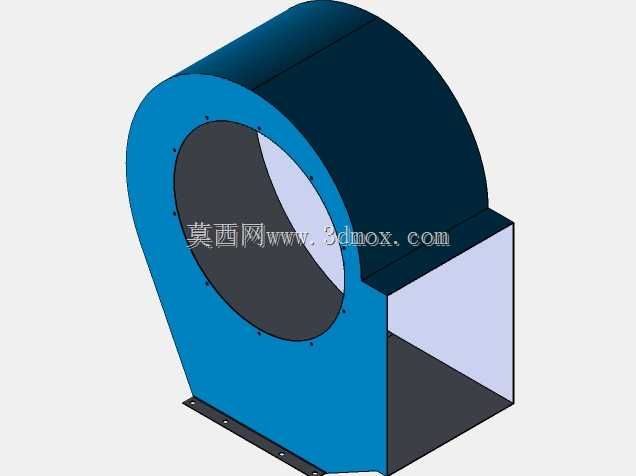

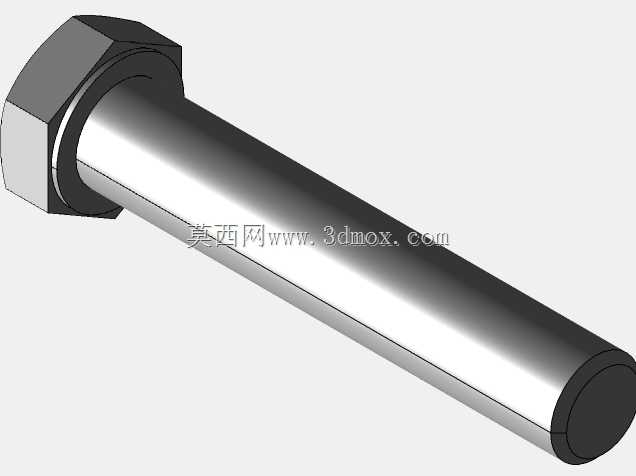

蜗壳是整机气流组织的关键部分,模型中蜗壳由宽厚板件围合形成渐扩流道,气流从侧向进风口进入叶轮区域后,经叶片加速并在蜗壳内汇集,最终沿切向转向方形出口送出。该类流道适合中等风压、较大风量的连续运行场景,能够克服筒仓料层、布风装置、管道弯头和出口百叶带来的阻力。出口端的方形接口边界清晰,法兰面具有连续连接孔位,设计人员在布置厂区风网时,可直接依据该接口尺寸确定风管截面、螺栓孔距和密封垫规格,避免现场临时扩口或缩口造成压损增加。

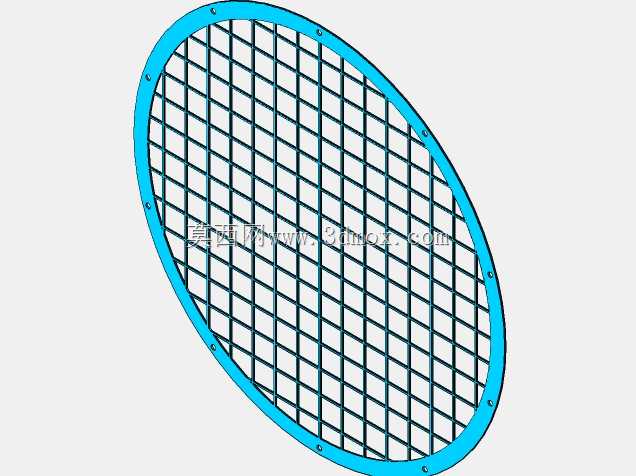

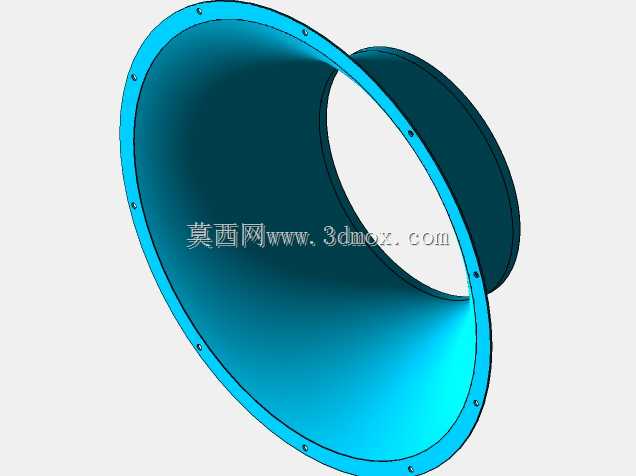

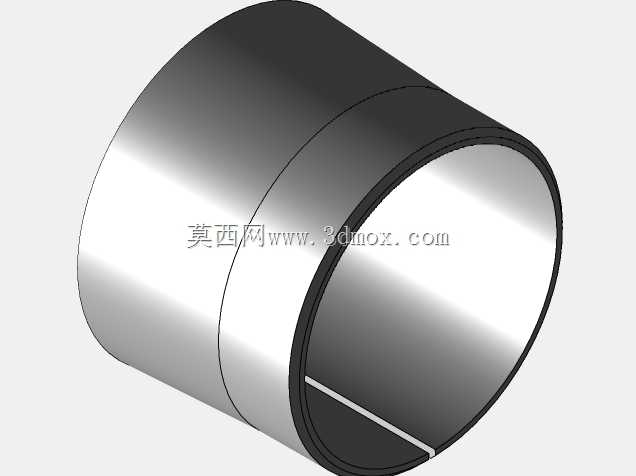

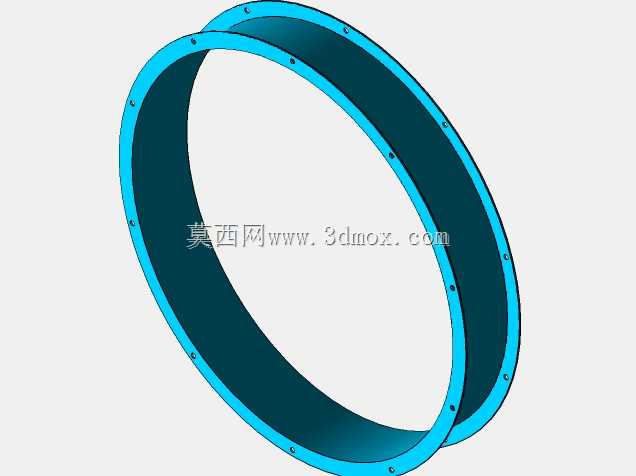

进风侧防护网格承担安全防护与杂物拦截功能,网格覆盖在圆形进风口外侧,既保证气流进入面积,又能防止较大异物吸入叶轮。对于粮食仓储或粉料加工环境,进风区域还可在实际工程中叠加初效过滤段、防雨百叶或风量调节阀,模型所保留的圆形进风边界为这些附件的选配提供了安装基准。需要注意的是,曝气设备通常长期连续运行,进风阻力不宜过大,否则会使风机工作点向小风量偏移,影响仓内布风均匀性。

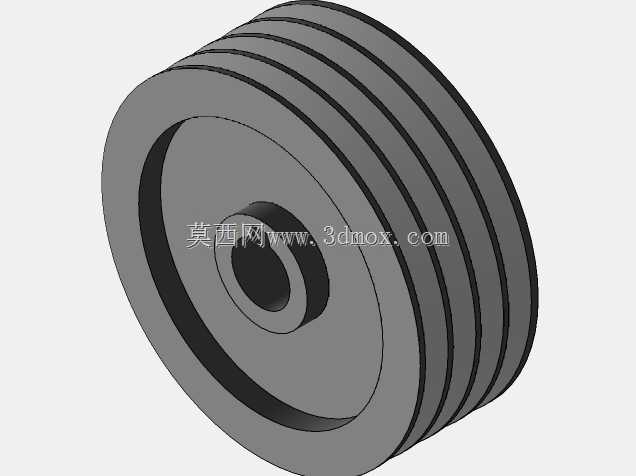

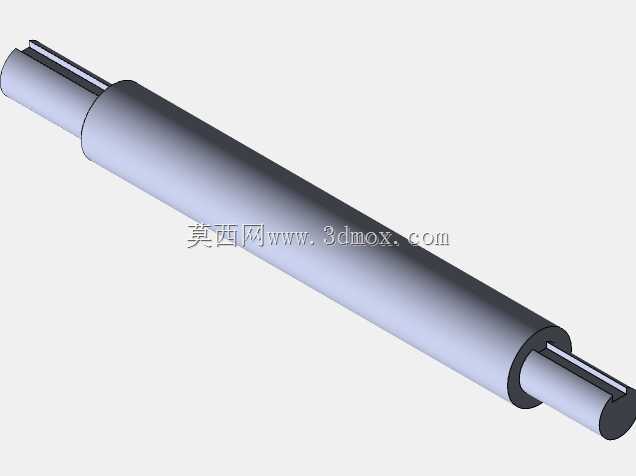

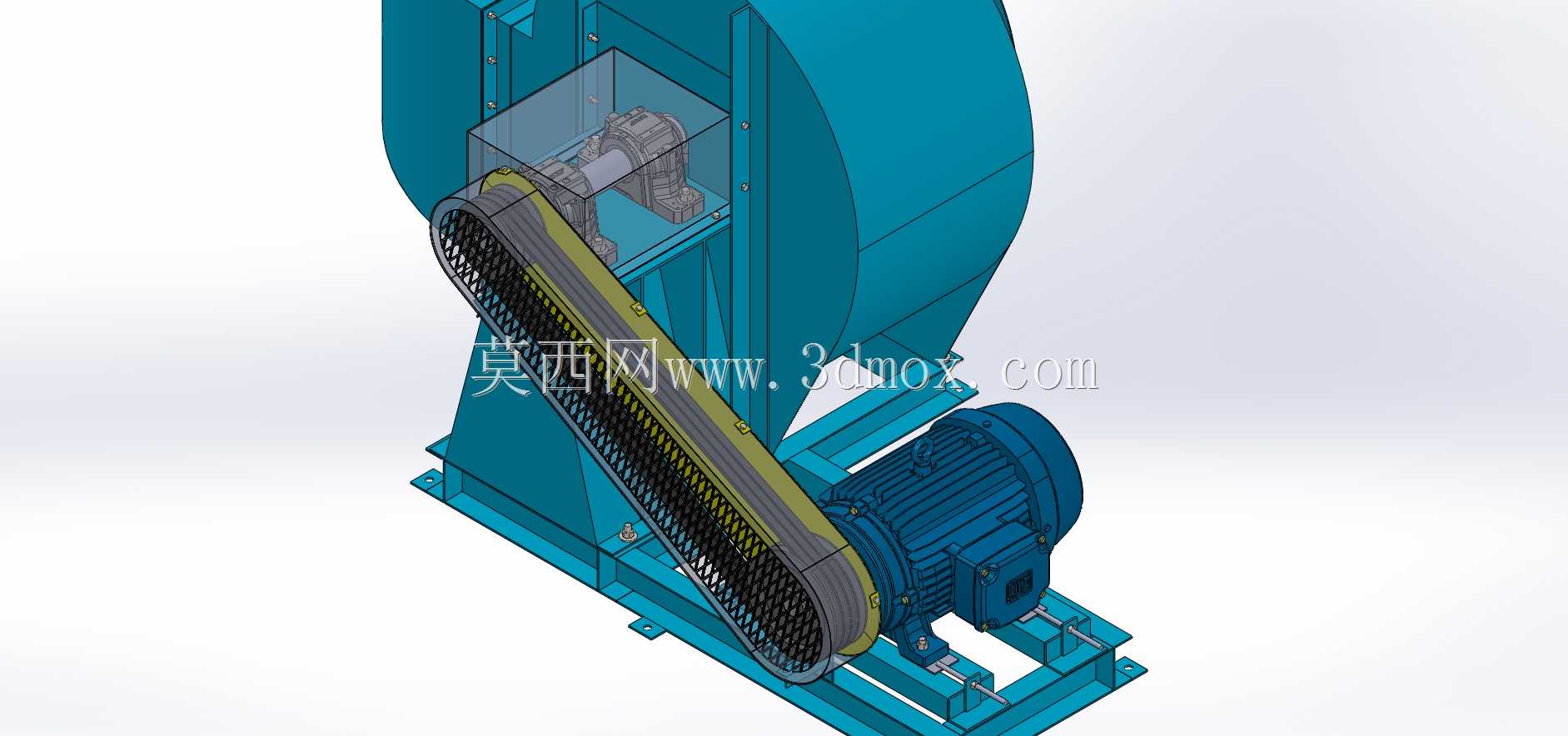

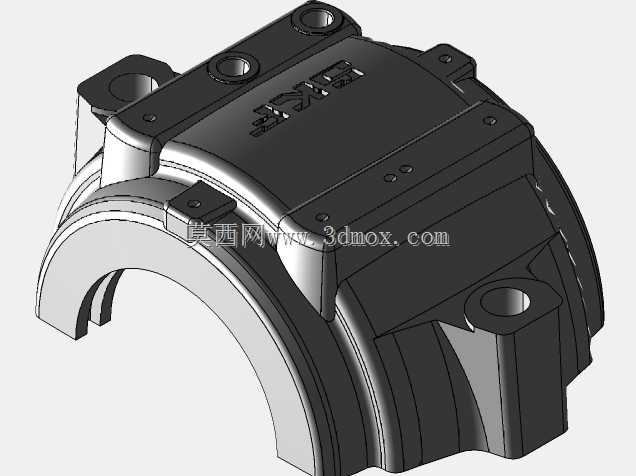

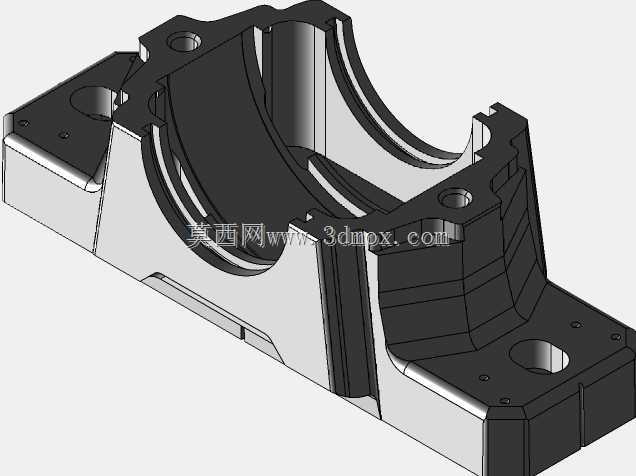

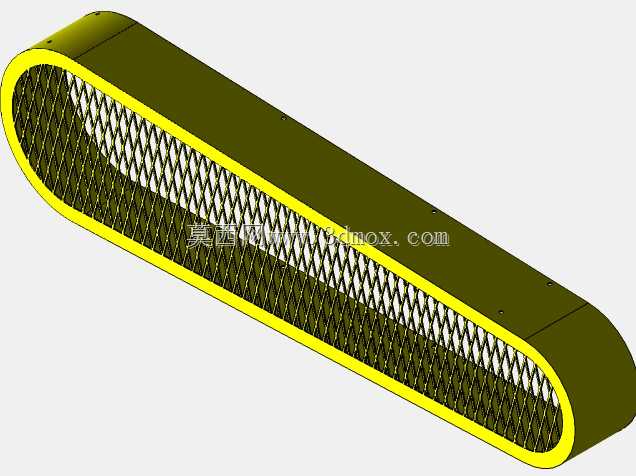

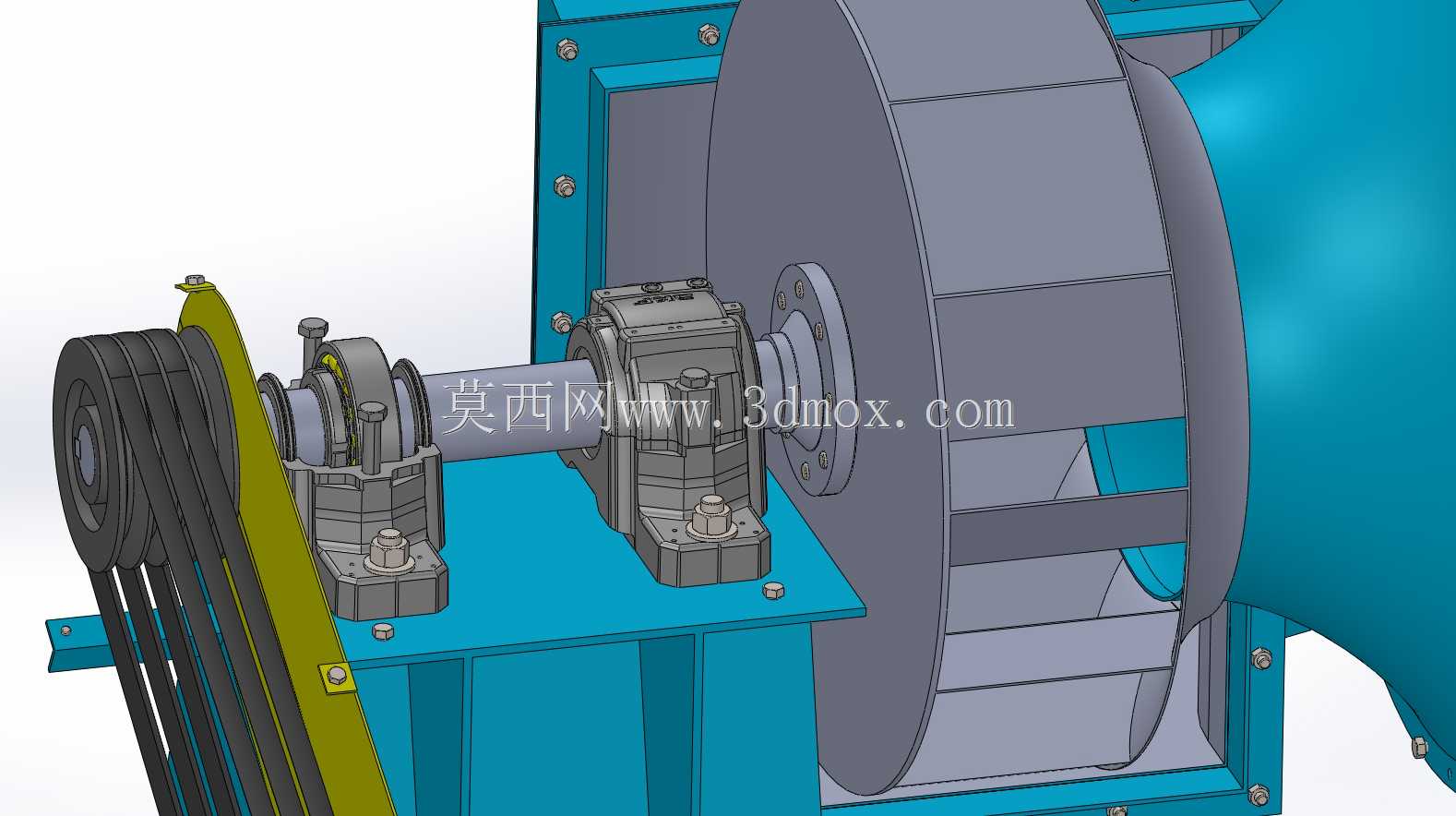

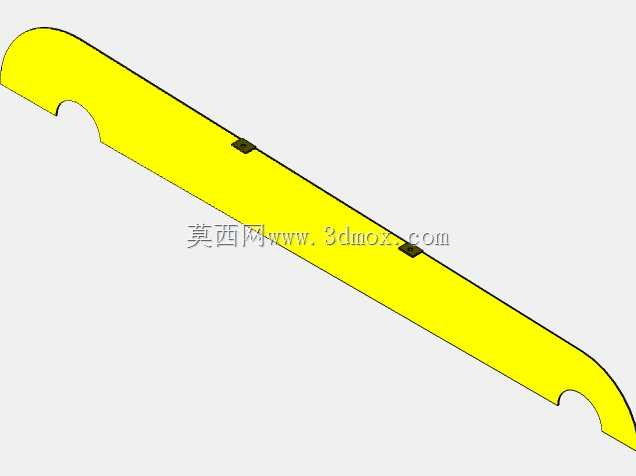

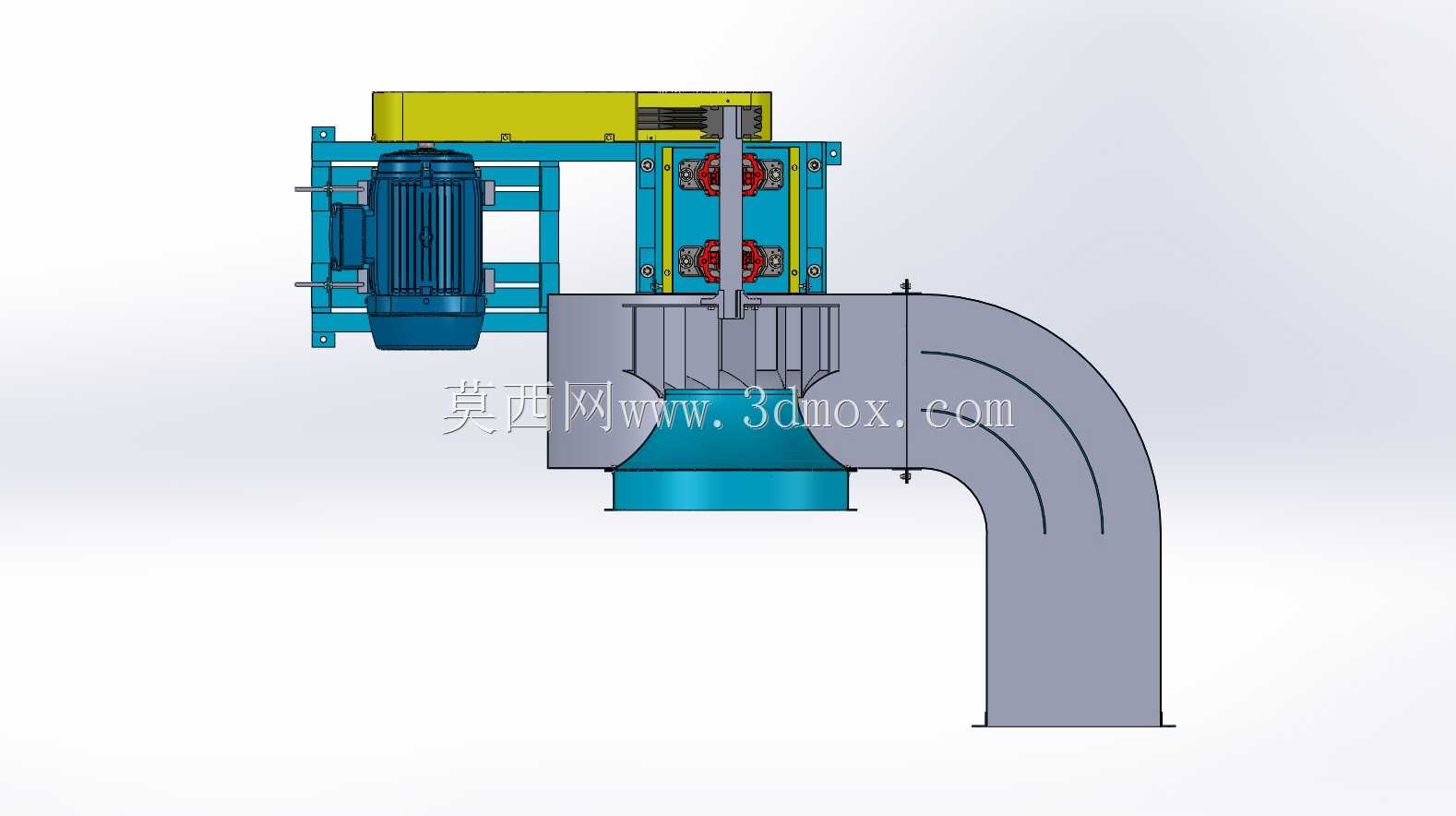

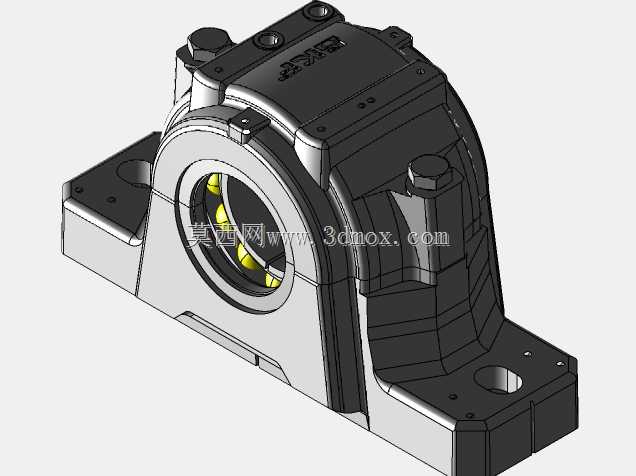

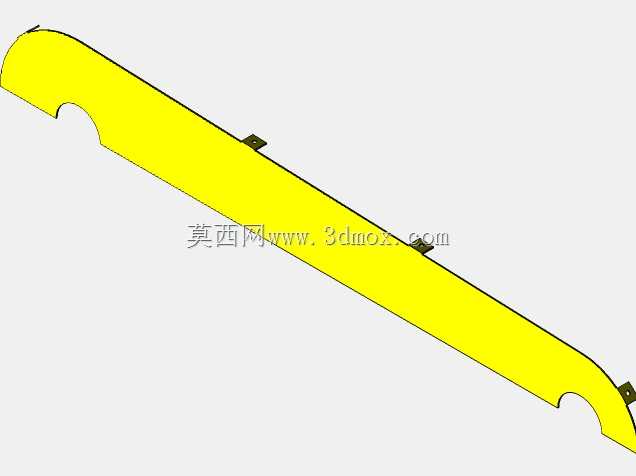

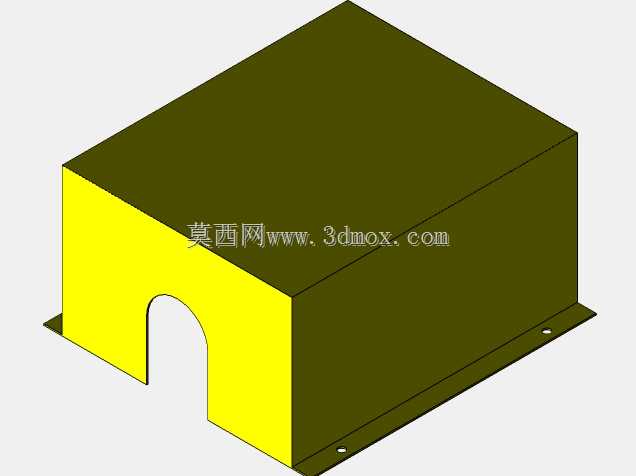

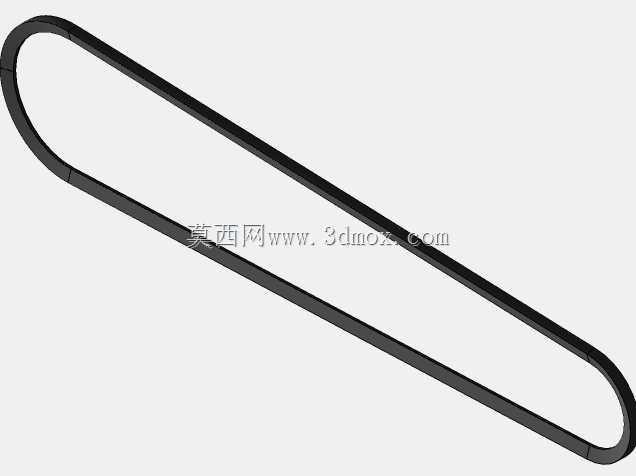

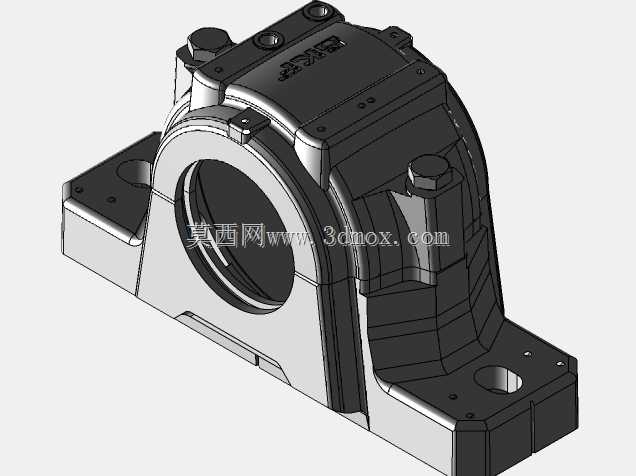

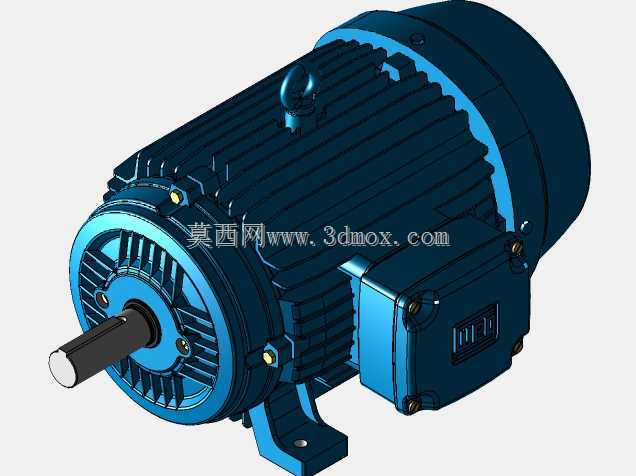

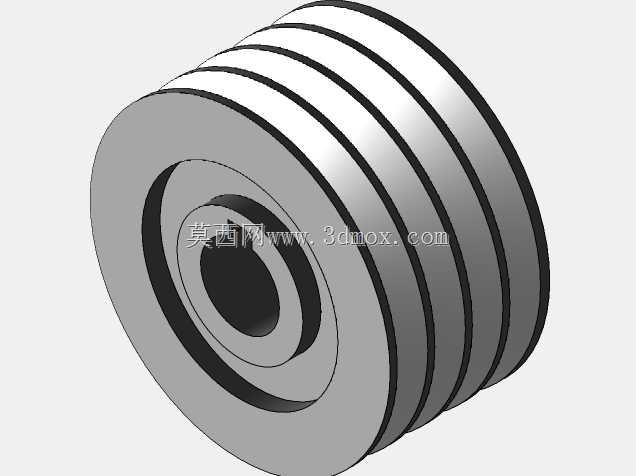

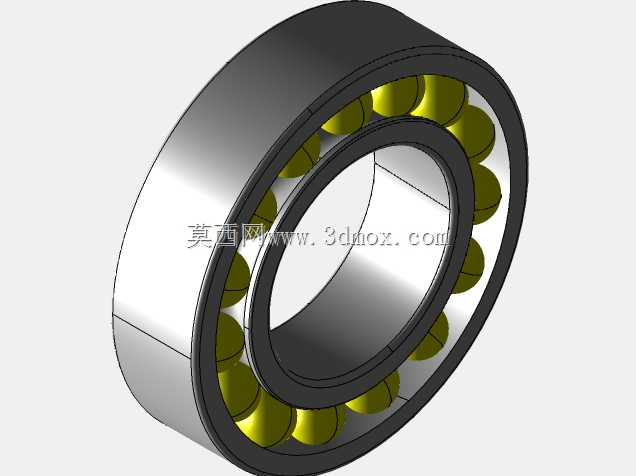

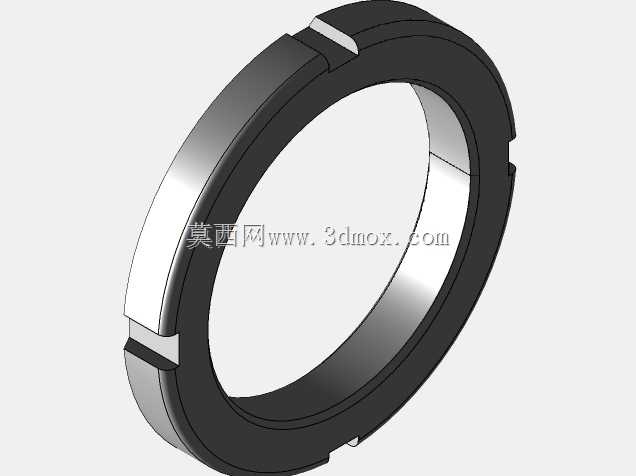

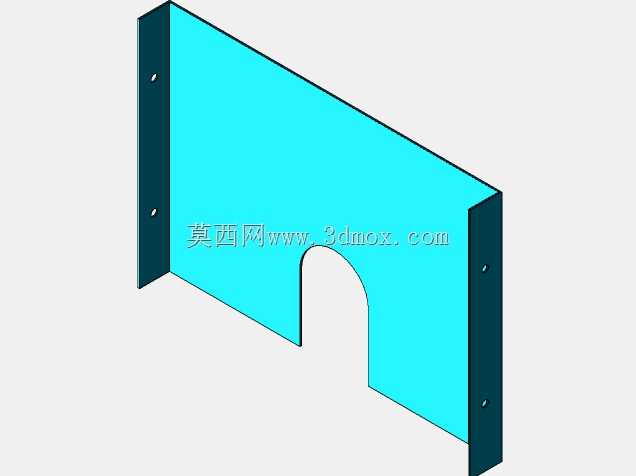

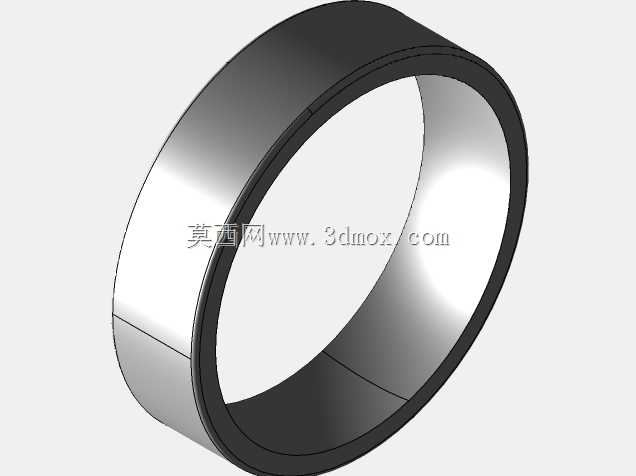

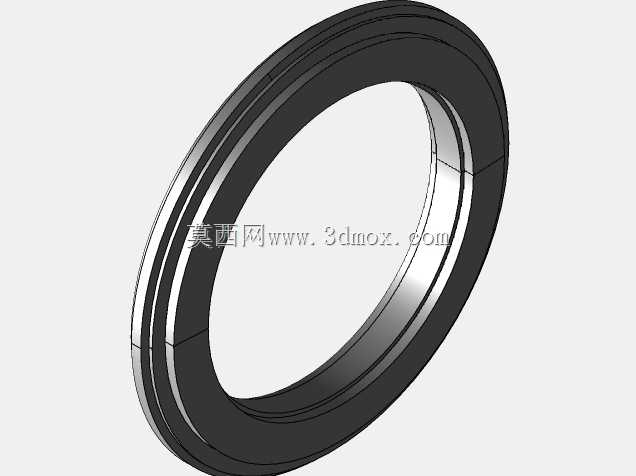

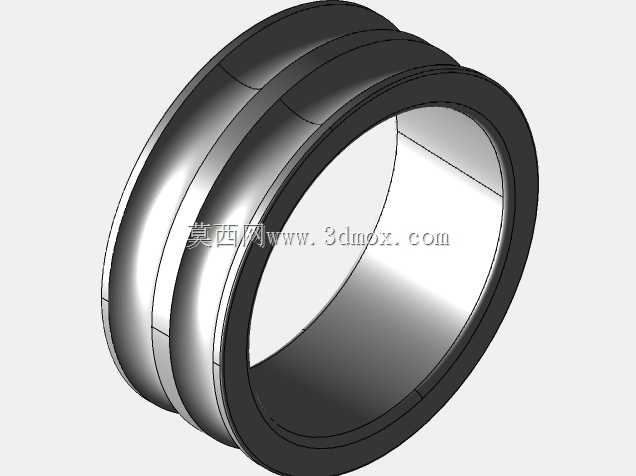

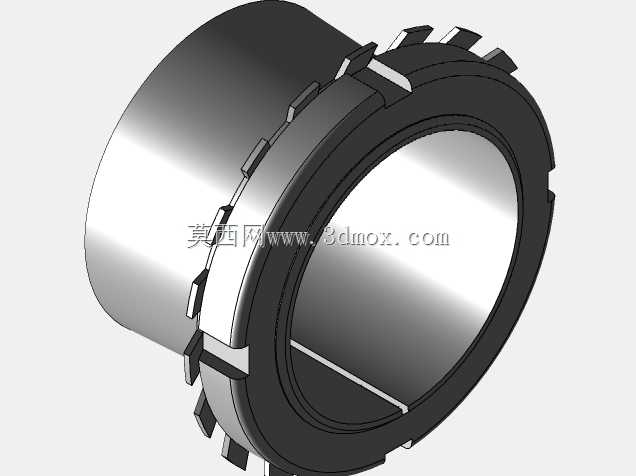

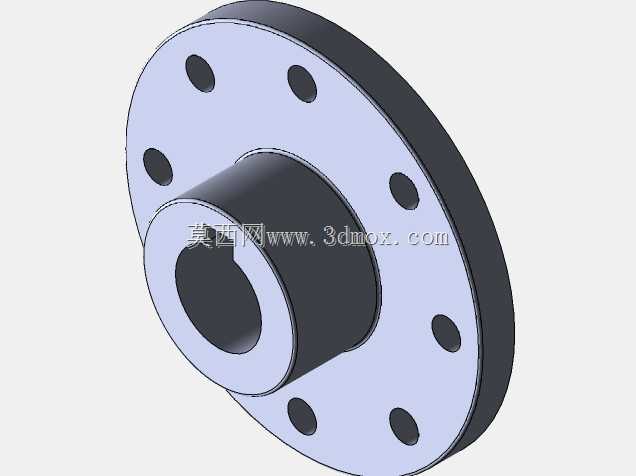

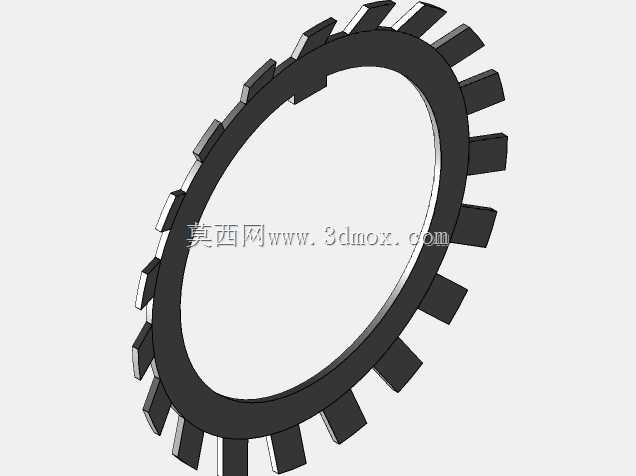

传动区设计兼顾检修与安全。电机位于风机侧下方,通过滑轨或可调安装座固定在底座上,便于张紧传动带并校正两轮共面。黄色护罩轮廓随带轮和传动带运动包络成形,拆装时不需要移动风机主体,即可完成带件检查和更换。风机转子两端支承在轴承组件内,轴承座与蜗壳侧板、底座支撑形成稳定受力路径,能够承受叶轮旋转产生的径向载荷和少量气动不平衡力。工程建模时,轴承位置、轴伸长度、带轮节圆直径和护罩内表面间隙需要协同校核,避免运行中出现擦碰或过热。

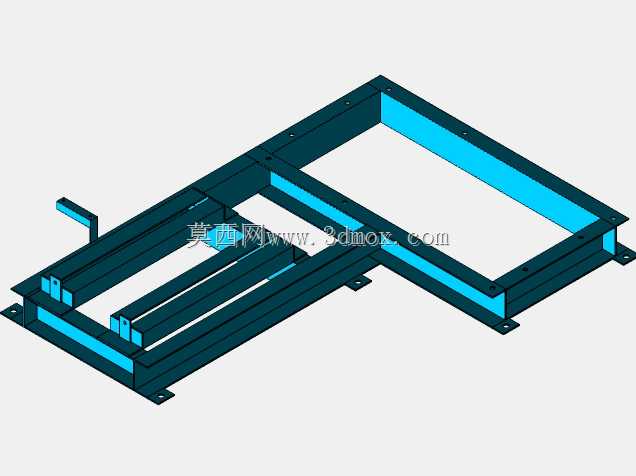

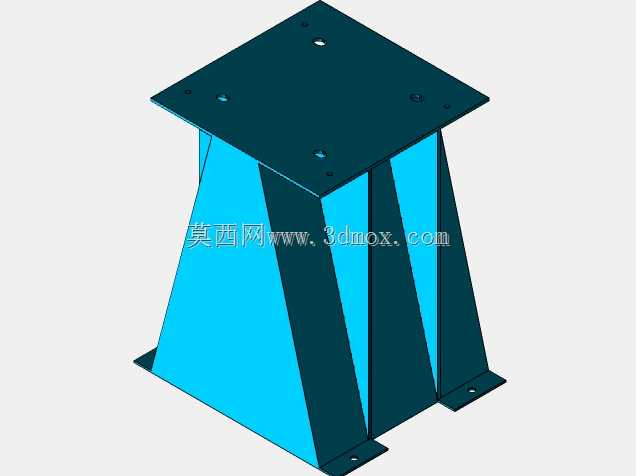

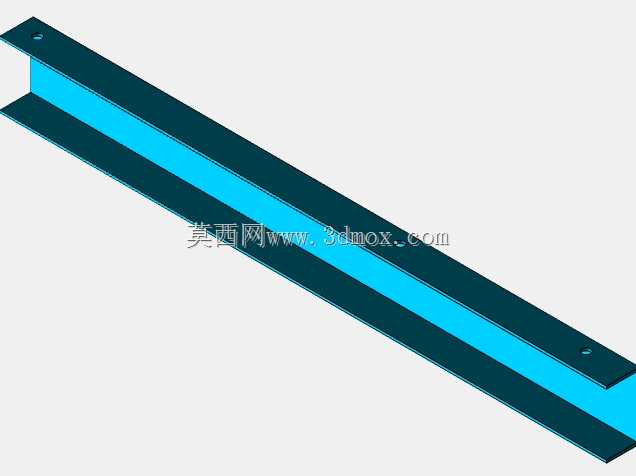

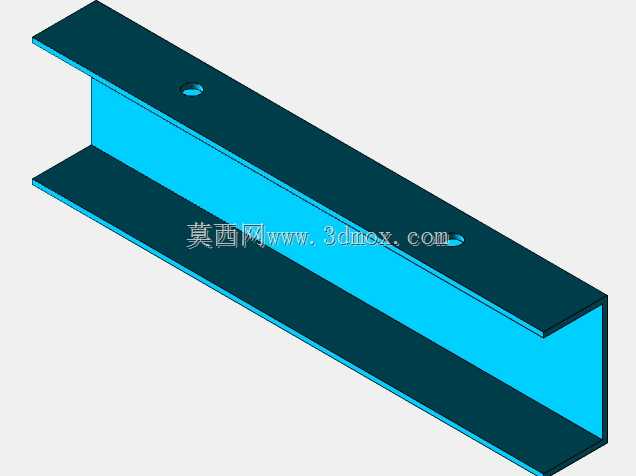

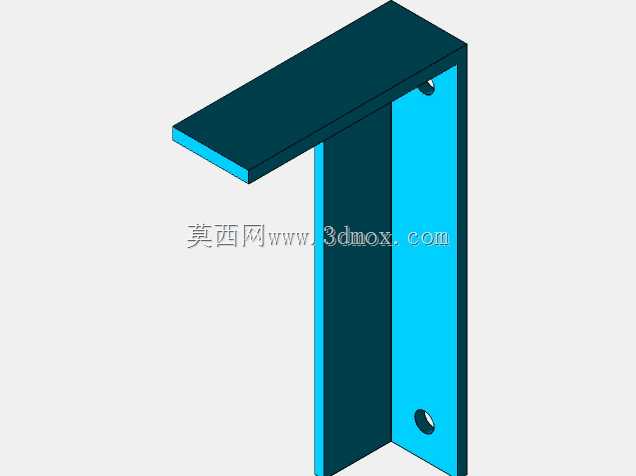

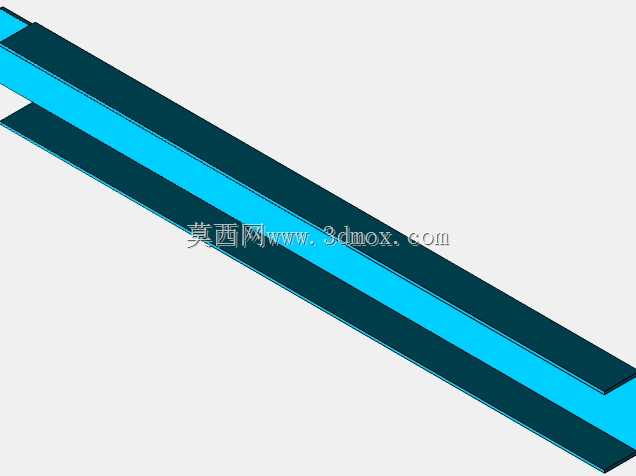

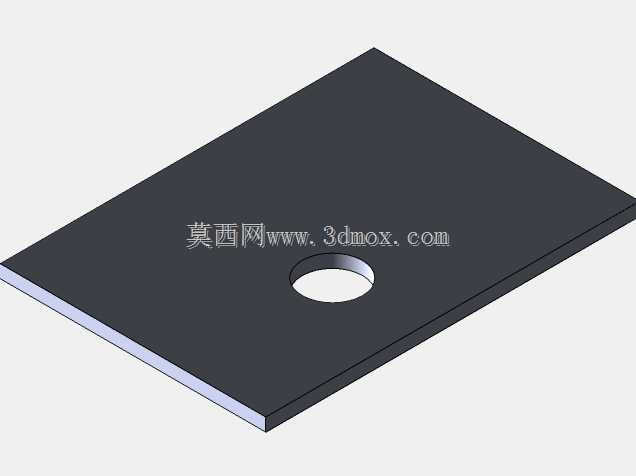

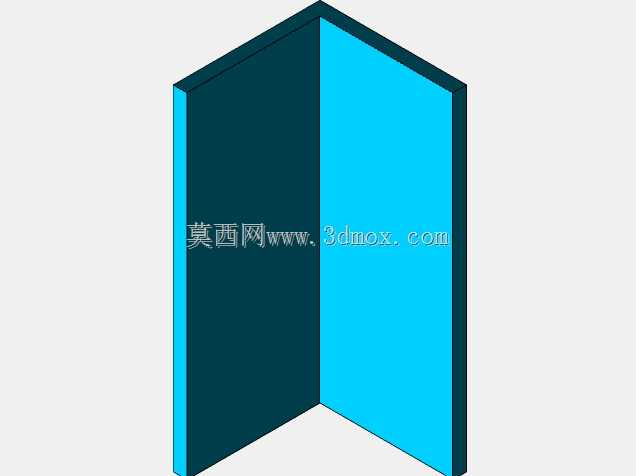

底座结构并非简单平板,而是按照风机支脚、电机支脚和传力方向设置纵向梁与横向梁。风机蜗壳下方的支撑点靠近叶轮重心,电机下方则形成独立承托区域,两者通过底座框架连成整体,可降低整机振动向基础传递的幅度。地脚边界位于底座下部外缘,现场布置时应保证基础平面度,并在风机出口与固定风管之间视情况加入柔性接头,以隔离热变形和振动。若设备安装在筒仓顶部或高架平台,还需复核平台梁的承载与挠度,底座的外形长度、宽度和支脚间距可作为初步布置依据。
在产品设计思路上,该结构把气动部件、动力部件和安全防护部件分层表达:蜗壳与叶轮负责能量转换,电机提供动力,带传动实现转速匹配,护罩负责安全隔离,底座负责定位和承载。三维结构中各部件的装配关系明确,适合用于设备方案评审、风网接口核对、检修空间分析以及施工图深化。对于选型人员而言,可围绕进出口方向、电机占位、护罩开启空间、底座地脚位置和检修通道进行布局检查;对于结构设计人员,则可进一步细化蜗壳板厚、叶轮叶片形式、轴径、轴承选型、焊缝位置和支架加强筋,使概念模型转化为可制造的工程设备。
