L型直角外螺纹气动快插弯接头

　　在自动化产线的气路排布中，直角转向的管路连接几乎是绕不开的工况。气缸、电磁阀、真空发生器这类执行与控制元件的气口往往朝向受限，而硬质或半硬质气管若强行弯折，轻则造成通径收缩、流量衰减，重则在弯折处产生应力集中，长期振动下出现开裂漏气。这款L型90度外螺纹气动推锁接头，正是为解决这类空间受限的转向连接而设计，一端通过外螺纹直接拧入阀岛、气缸或气源处理件的螺纹气口，另一端以快插方式承接8mm外径的气动软管，让管路在接头处完成平滑的直角过渡，避免气管出现小半径死折。

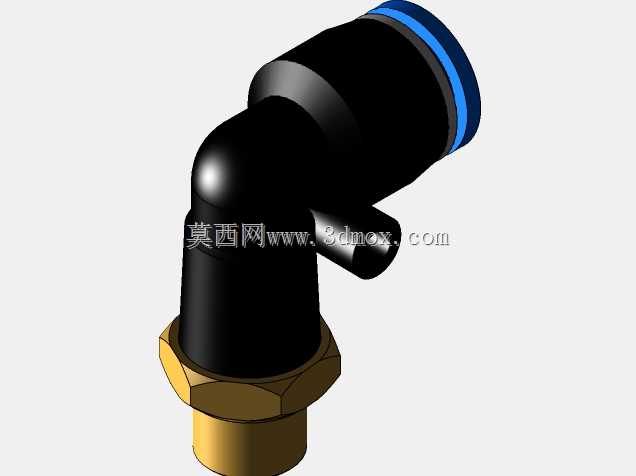

　　从结构上看，接头本体采用L型弯通构型，两个连接轴线相互垂直。螺纹端为金属材质，带外螺纹并配有六角锁紧面，便于用扳手施加预紧力矩，保证与基体螺纹孔的可靠密封与固定；金属螺纹段相比全塑料结构，在反复拆装、振动工况下抗滑牙、抗松动能力更强，适合机床、夹具等存在周期性振动的设备。快插端则集成了推锁式夹持机构，气管插入后内部卡爪自动抱紧管外壁，密封圈包覆管面实现气密，插入到位即可使用；拆卸时只需按压端部的释放环，卡爪松开即可拔出气管，无需工具，这对现场频繁调整气路的调试人员来说效率提升明显。

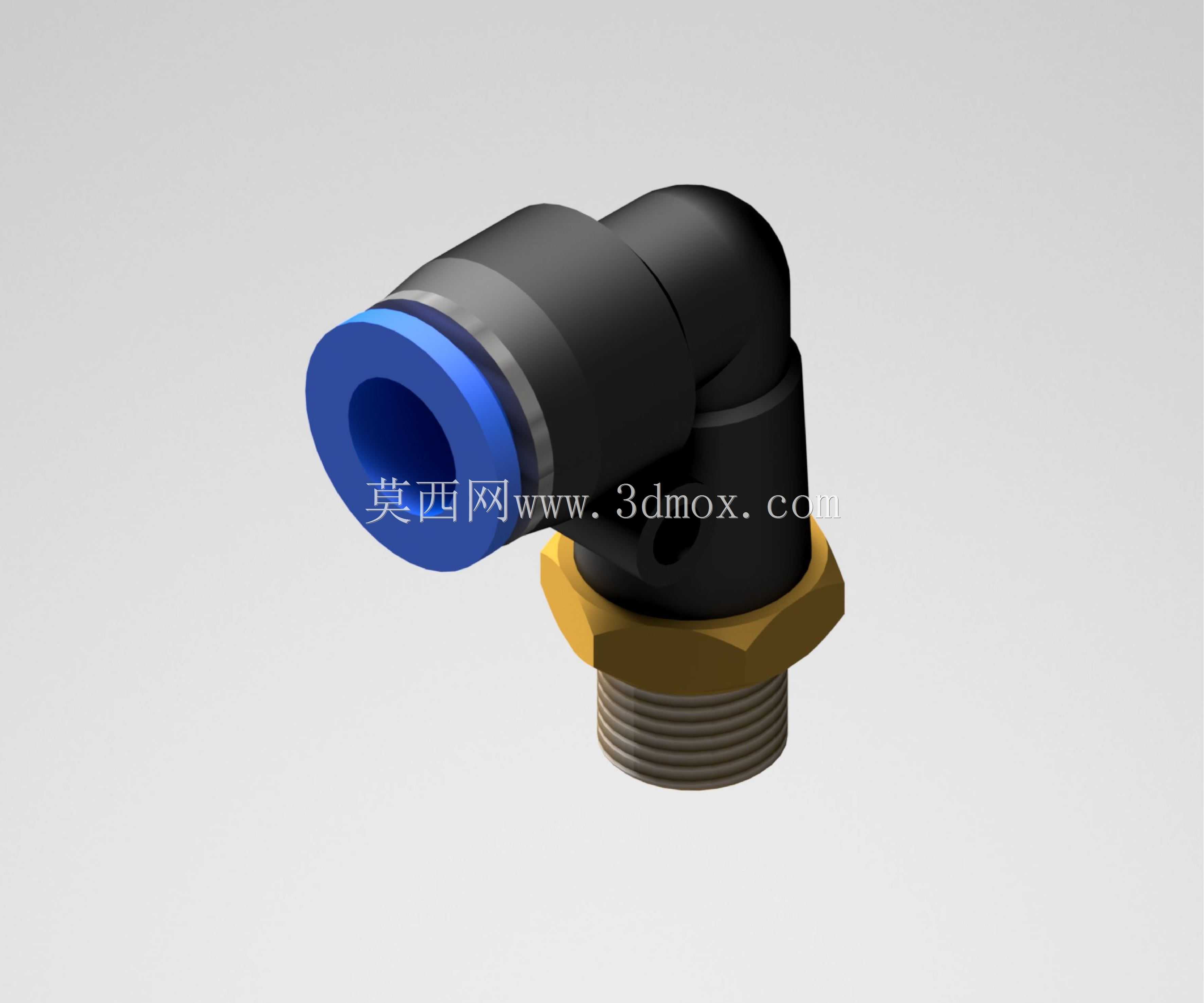

　　蓝色的释放环与黑色本体形成醒目标识，端部的环形按压面设计让手指或工具都能均匀施压，避免偏压导致卡爪复位不畅。快插端口内部的导向倒角使气管插入顺畅，不会切伤密封圈；夹持卡爪通常沿周向均布，咬合力度随气管内气压升高而增强，压力越高抱得越紧，这是快插接头能承受工作气压的关键结构特性。弯头转角处的流道做了圆滑过渡，而非直角死腔，气流转向时的局部阻力得以控制，压力损失维持在较低水平，这对追求响应速度的气缸驱动回路尤为重要。

　　选型与布局时，尺寸边界需要重点核对。该接头适配8mm外径气管、1/8英寸外螺纹气口，建模时应明确螺纹规格（如G1/8或R1/8锥螺纹）与旋合长度，六角面的对边尺寸决定了扳手空间，弯头两轴线方向的总伸出量则直接影响安装包络。在密集排布的阀岛上，相邻气口间距有限，弯头的朝向、快插端的插拔操作空间以及气管弯曲半径都要在三维布局阶段一并校核，避免接头之间干涉或气管与设备外壳摩擦。螺纹端安装时通常需在螺纹处缠绕生料带或配合密封垫，锥螺纹依靠旋合变形密封，直螺纹则靠端面密封圈，建模与装配应体现这一区别。

　　实际应用中，这类弯头大量出现在机床气动夹具、机械手末端执行器、包装机械分拣机构以及自动化工装的气路分配中。相较于直通接头，它能在元件侧壁气口处把管路引向平行于安装面的方向，显著压缩管路占用的垂直空间，让设备外壳内部走线更整洁。三维建模时，除了准确还原外形，还应把内部流道孔径、卡爪与释放环的配合关系、螺纹段长度等关键参数建到位，方便后续做干涉检查与气路通径评估。对于需要做运动仿真的设备，接头与气管作为随动或固定连接件，其安装位置的准确性也会影响管路拖拽与弯折状态的判断。整体而言，这是一种结构成熟、装拆便捷、面向紧凑气路转向场景的基础气动连接件，模型细节完整，可直接用于气动系统的布局设计与选型核对。
