L型8mm气动快插弯通推锁接头

　　气动管路在车间里走管从来不是横平竖直的理想状态，工装台架、设备护板、阀岛安装面旁边，经常要在极小的空间里完成90度转向，硬管折弯会带来额外应力，直通接头加弯管的组合又会挤占安装空间，这款L型快插推锁接头就是针对这类紧凑工位开发的管路连接件。从现场使用的场景来看，这类弯通接头最常出现在自动化生产线的气动执行元件周边：气缸的进出气口往往贴着设备侧板布置，如果用直通接头接气管，气管向外伸出后很容易和运动的滑台、机械手拖链发生剐蹭，长期往复弯折会让PU气管出现折痕、漏气，换成90度弯通接头之后，气管可以沿着安装面平行走线，既不用强行掰弯气管，也能把管路的外伸尺寸压缩到最小。在包装设备的分拣工位、机床的气动夹具回路、注塑机的顶出气路里，

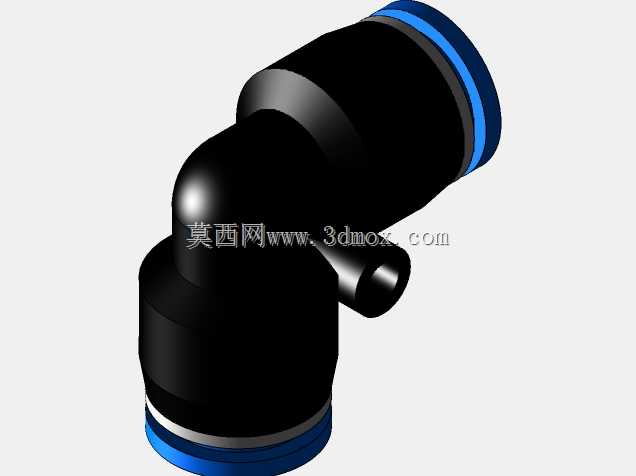

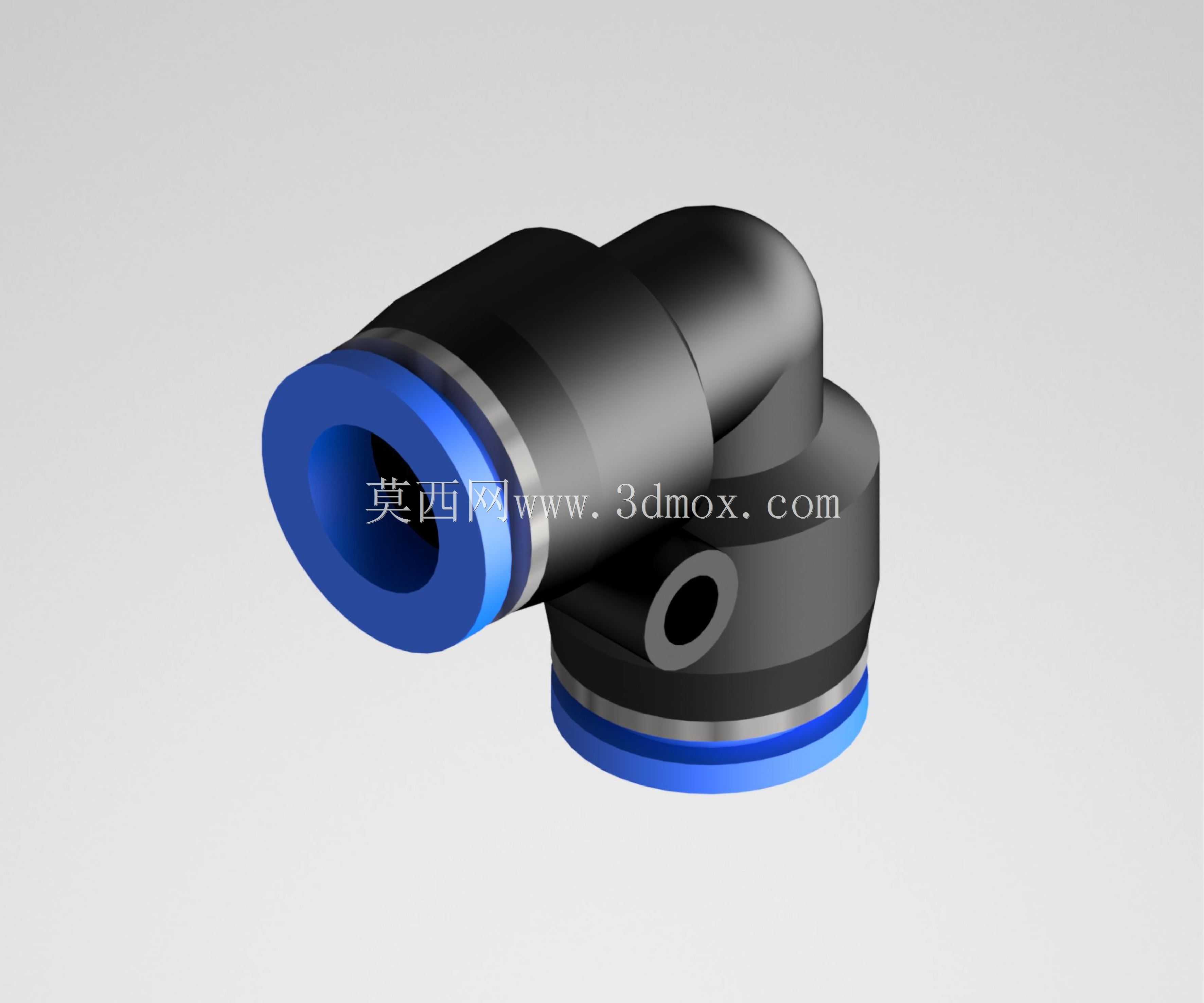

　　这类接头的用量非常大，很多设备维护时更换气管，不需要额外缠生料带、拧螺纹，快插结构可以大幅缩短停机检修的时间。接头的两个接口都采用推锁式快插结构，适配外径8mm的气动软管，插管的时候只需要把气管切平、垂直插到接口底部，内部的卡爪会自动抱紧气管外壁，配合蓝色的密封压圈形成端面密封，通气之后不会出现脱管、漏气的问题；拆卸的时候也不需要专用工具，只需要把接口端部的蓝色释放圈向内按压，卡爪就会松开，气管可以直接拔出，反复插拔多次之后密封性能依然能保持稳定。接头主体采用L型直角布局，两个接口的轴线互相垂直，本体的转角位置做了圆滑过渡，没有尖锐的应力集中棱角，气动通路在转角处的流道做了顺滑导圆，压缩空气通过的时候不会出现急拐的节流死角，

　　压损比直角硬折弯的管路低很多，对于需要频繁换向、响应速度要求高的气缸回路来说，更低的管路压损可以保证气缸动作的一致性，不会因为接头处节流导致动作滞后。从安装边界的角度考量，这款接头的本体外径、接口长度都按照8mm气管快插接头的通用尺寸设计，弯角处的回转半径经过优化，在密集排布的阀岛出气口上安装时，相邻接头之间不会出现干涉，气管从弯角引出后可以直接贴着安装面固定，不需要额外留出大的弯曲避让空间。接头本体的黑色部分采用高强度气动工程塑料成型，重量比全金属弯通接头轻很多，安装在轻量化的运动机械臂上的时候，不会给运动轴增加额外的负载，同时塑料本体本身有一定的耐震性能，设备运行产生的持续振动不会让接头出现松动，

　　两端的蓝色压圈既起到密封释放的功能，也能在视觉上快速识别接头的规格，车间布线的时候可以快速区分不同管径的回路，避免插错气管。在三维结构设计的时候，需要重点保证两个快插接口的同轴度、弯角流道的顺滑性，还有卡爪安装槽的尺寸精度：卡爪的内齿角度要经过匹配，既要保证插管后抱紧力足够，在0.8MPa左右的常规车间气压下不会脱管，又要保证按压释放圈的时候卡爪能均匀张开，气管拔出不会卡滞；密封槽的尺寸要和气管外径匹配，公差过大会漏气，公差过小则插管阻力太大，现场装配的时候工人很难把气管插到底。这类接头不需要额外做螺纹连接，两个端口都是快插结构，主要用在两段气管之间做直角转向，也可以根据布局需求贴装在设备板件的过孔位置，让气管从板面外侧转90度进入设备内部，护板内部的走线会更加整齐，不会出现气管交叉拱起的情况。日常使用中，这类接头适配常规的压缩空气回路，也可以用于低压真空吸附回路，快插结构的密封性在负压状态下同样可以保持稳定，不会因为真空负压导致接头处漏气、吸附力不足。
