圆柱形杯体拉伸冲压级进模具结构设计

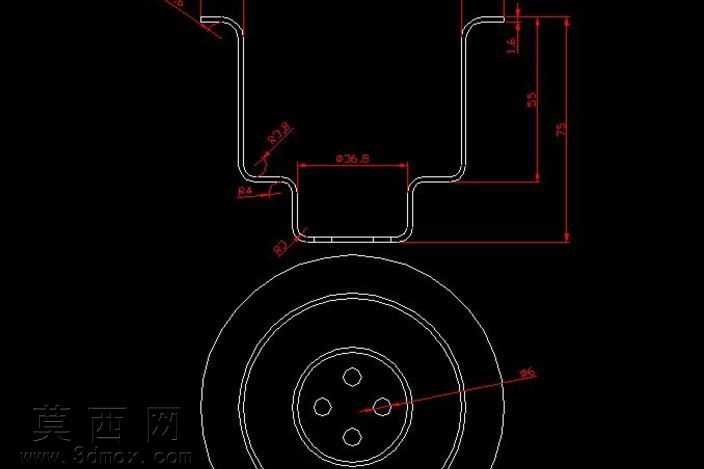

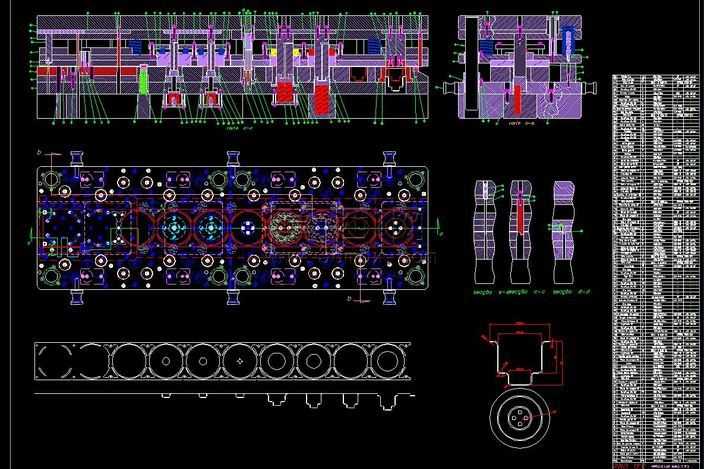

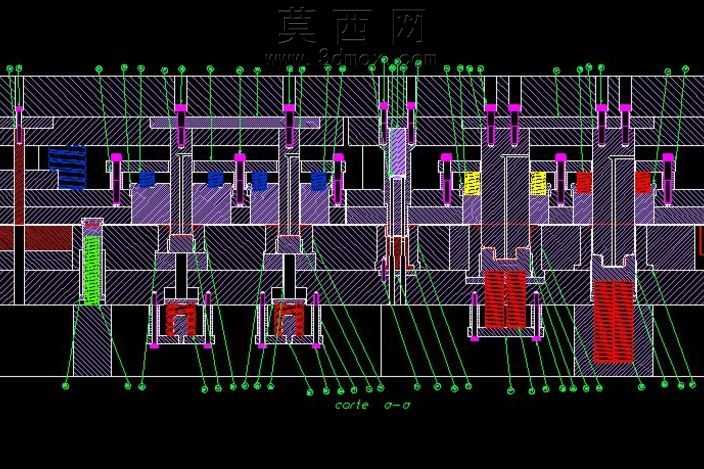

本套模型为圆柱形杯体零件的多工位级进冲压模具三维设计成果，整体采用正装式多工位级进模结构布局，依托三维建模软件完成全参数化结构搭建，完整还原了条料从送进定位到最终成品落料的全工序成型逻辑。建模过程中严格遵循冲压工艺设计规范，依次排布冲导正孔、首次拉伸、二次拉伸、三次拉伸、整形、切边、落料等核心工位，各工位间步距精度控制在0.02mm以内，保证条料连续送进过程中的定位精度。上模部分采用独立的固定板、卸料板、凹模板分层结构，各凸模根据工位成型需求分别设计了不同的固定方式，拉伸凸模预留了合理的脱模斜度，工作部位采用硬质合金材质模拟，表面粗糙度设置为镜面级参数，还原实际生产中降低拉伸摩擦力、避免工件拉裂的设计考量。卸料结构采用弹性卸料设计，搭配均匀排布的矩形弹簧提供卸料力，保证拉伸过程中条料始终处于压紧状态，防止成型过程中材料起皱。下模部分对应各工位设置了精准的凹模镶套，镶套与下模座采用过盈配合加销钉定位的结构，方便后期磨损后快速更换，降低模具维护成本。导柱导套组件采用高精度滚珠导向结构，建模时还原了导柱与导套的配合公差，保证上下模合模过程中的同轴度，避免凸凹模啃伤。条料排样设计采用单列直排方案，材料利用率控制在68%以上，搭边值根据材料厚度设置为合理区间，既保证送进过程中的带料强度，又尽可能减少材料浪费。侧刃与导正销组合的定位系统，在首个工位完成侧刃冲切定距，后续工位通过导正销插入预冲的工艺孔实现精定位，消除送进过程中的累积误差。模具的紧固件、定位销、弹簧等标准件均按照国标参数进行建模还原，各零件间的装配间隙、配合关系完全符合实际冲压模具的装配要求，整体结构紧凑，工位排布合理，可直接用于同类拉伸件的模具设计参考，也可作为冲压工艺教学的三维演示案例，帮助理解多工位级进拉伸模的工作原理与结构设计要点。
