立式模块化混凝土搅拌站结构设计

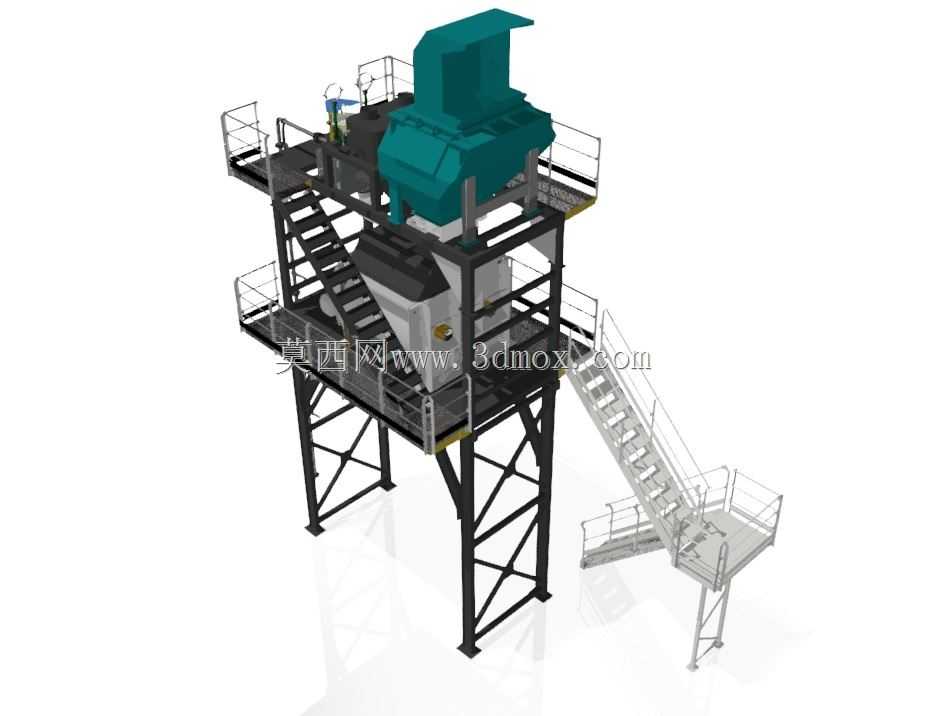

　　这套立式布置的混凝土搅拌站结构，核心适配商混站、预制构件厂、小型工程现场的混凝土集中制备需求，区别于传统水平排布的搅拌站布局，采用垂直分层的钢架承载结构，将物料暂存、计量、搅拌、出料工序沿高度方向整合，大幅压缩设备整体占地范围，适合场地受限的城郊站点、隧道工程临建站点、装配式建筑厂区内部配套搅拌场景使用。从结构设计逻辑来看，主承载钢架采用方管焊接桁架结构，支腿跨距经过载荷校核，可承载搅拌主机满载作业时的动载荷与静载荷，上层平台预留搅拌主机安装位，周边设置1.2米高的安全防护栏杆，配套斜向钢梯连接各层操作平台，梯步做防滑处理，平台踏板采用花纹钢板铺设，避免运维人员作业时滑倒。侧置的斜梯连通地面出料平台与主操作层，

　　出料平台预留混凝土罐车接料的通行空间，高度边界满足常规工程罐车的进料口高度要求，无需额外开挖接料地坑，减少现场土建施工量。设备功能层面，上层预留的进料口可对接骨料、粉料、外加剂的输送管路，搅拌主机采用强制式搅拌结构的安装接口，可适配不同容积的搅拌主机单元，实现不同标号混凝土的均匀拌合，各层平台预留检修操作空间，方便日常对搅拌臂、衬板、卸料门的维护更换。设计过程中充分考虑安装边界条件，钢架各分段采用螺栓连接节点，可拆解运输，现场无需大型吊装设备长时间作业，单模块重量控制在常规汽车吊的额定吊装范围内，降低现场安装的设备成本。结构受力点做了加强筋处理，避免长期作业时的结构共振，平台周边预留除尘设备、管线桥架的安装位，

　　可根据现场环保要求配套加装除尘、降噪组件，满足不同地区的施工环保要求。出料口位置设置可调节的卸料导槽，适配不同高度的接料设备，避免混凝土卸料过程中的撒漏问题，整体结构的检修通道沿钢架外侧布置，不占用核心作业区域，运维人员可直接到达各设备点位，无需穿越物料输送区域，提升日常运维的安全性。
