四十五吨立式焊接粉料储料筒仓

　　这套立式储料筒仓主要面向混凝土搅拌站、干粉砂浆生产线、水泥中转站点以及小型预制构件厂的粉料暂存环节，承担散装水泥、粉煤灰、矿粉等粉状物料的密闭存储与定量给料任务。现场布置时，筒仓通常落在搅拌主楼侧方，通过螺旋输送机将仓内粉料输送至称量斗，再进入搅拌主机完成配料；在空间受限的厂区，也可沿围墙单列布置，利用罐车气力输送管道直接从仓顶进料。

　　结构上采用圆筒形仓体配合锥形下斗，仓壁由多段钢板卷制后环向拼接，段与段之间通过满焊连接，保证粉料不会从接缝处外溢。仓体外部设置多道环形加强箍，用来抵抗粉料侧压和空仓、满仓交替时产生的变形；锥斗段角度按粉料安息角选取，避免水泥受潮搭桥后在锥部起拱。仓顶布置除尘器接口、安全阀、料位计安装座以及人孔，进料管沿仓壁外侧引至顶部，气力输送时含尘气体经仓顶除尘器过滤后排出，防止仓内压力过高。

　　筒仓下部采用四立柱桁架支架，立柱之间用交叉斜撑连接，形成稳定的空间刚架，把仓体荷载直接传递到混凝土基础。支架高度按下方螺旋输送机、闸门和称量设备的检修空间确定，锥斗出口距地面留出足够距离，方便手动插板阀、气动蝶阀以及输送设备的拆装。支架柱脚设置底板和地脚螺栓孔，安装时与预埋钢板对齐后二次灌浆，保证风载和满仓荷载下不出现沉降不均。

　　沿仓体外侧通长设置直爬梯，爬梯外侧加装半圆护笼，护笼横档间距按登高作业防护要求布置，人员从地面直达仓顶检修平台。仓顶周围设置环形栏杆和踢脚板，平台铺板采用防滑花纹板，检修人员在更换除尘器滤芯、检查料位计或清理安全阀时有可靠的站立和挂点。爬梯与仓壁之间通过支架分段固定，避免长细比过大产生晃动。

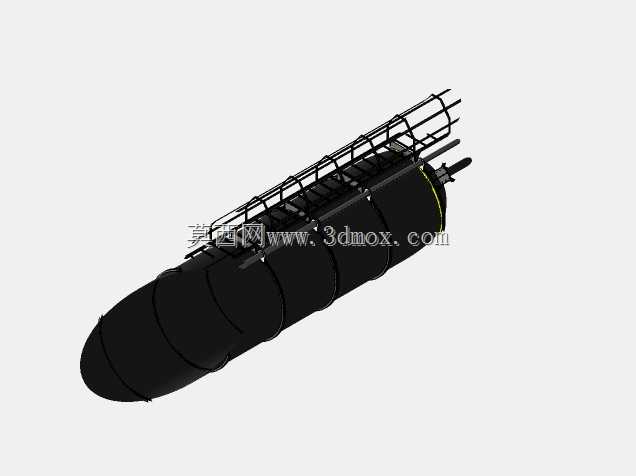

　　建模过程中，仓体按卷板焊接件思路分段建立，每段筒节保留壁厚和环缝位置，加强箍用环形型材贴合仓壁布置；锥斗单独做成带法兰边的焊接组件，上口与圆筒段对接，下口预留阀门连接法兰。支架部分采用型材焊接骨架，立柱、横撑和斜撑分别建模后按实际切割角度装配，柱脚板、加劲肋和螺栓孔一并体现，便于后续出工程图时统计型材规格和焊缝长度。爬梯、护笼、仓顶栏杆按安全防护标准做成独立子装配，方便在不同容量筒仓之间复用。

　　外形与安装边界方面，整套设备重心沿筒体轴线分布，运输时可将仓体、支架、爬梯分段发运，现场再组焊成型；布置时需要在仓顶上方留出罐车进料软管的操作空间，仓体四周预留除尘器更换和爬梯通行距离，支架内侧保证螺旋输送机倾斜安装的角度范围。基础设计需结合满仓重量、风荷载和地震烈度核算，地脚螺栓布置与支架柱脚严格对应。

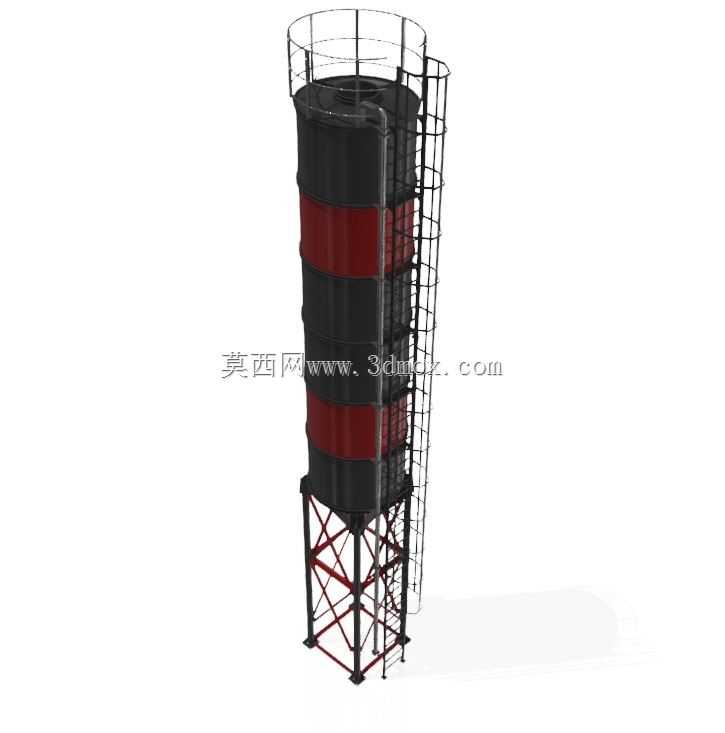

　　从使用角度看，这种焊接筒仓结构简单、密闭性好，单仓容量适配中小规模搅拌站的粉料周转节奏；仓体外观的环形色带既可以作为厂区管线标识，也能在多仓并列时区分水泥、粉煤灰等不同物料。三维模型完整呈现了仓体、锥斗、支架、爬梯、护笼和顶部平台的相对关系，可直接用于搅拌站总图布置、基础提资、钢结构拆图以及与输送、除尘、料位控制设备的接口核对。
