大型立式储料筒仓配套直爬梯结构

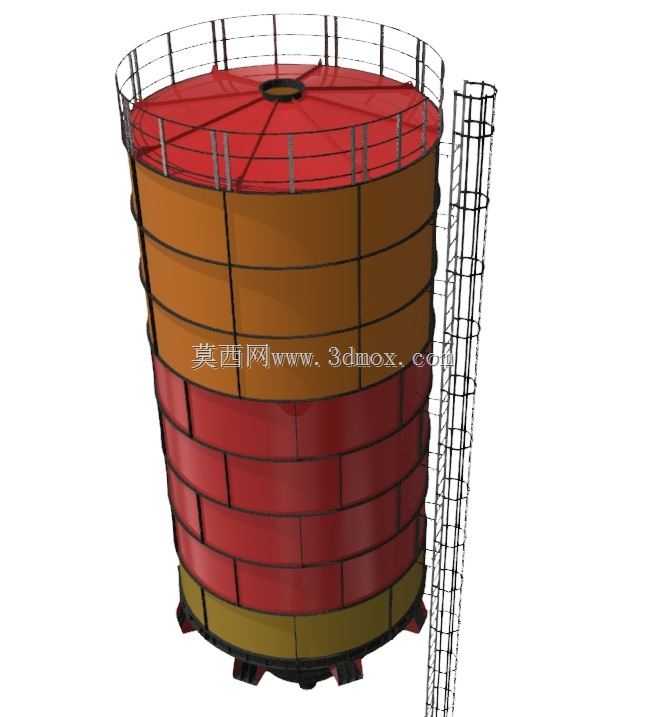

　　这套立式筒仓结构主要服务于散装粉料的密闭存储与定量供料环节，在混凝土搅拌站、干粉砂浆生产线、水泥中转场站以及散装粉煤灰、矿粉、外加剂粉体的临时储放场景中都能见到同类结构。整套模型把仓体、顶部防护围栏、外侧检修直爬梯、底部支撑支座完整还原，结构逻辑贴合现场安装与运维的实际需求，没有多余装饰构件，每一部分都对应现场施工与使用中的明确功能。

　　仓体采用多段环向钢板拼接的形式，不同仓段通过环向接缝与竖向接缝组合，现场安装时可分段吊装、逐圈组对，既降低了单片构件的运输尺寸限制，也能根据项目所需存储容量调整仓身段数，适配不同吨位的粉料储量要求。仓壁外侧布置的竖向加劲肋与环向加强带，用来承担粉料侧压带来的环向拉力与竖向荷载，避免满仓状态下仓壁出现局部鼓胀变形；仓底采用锥段过渡搭配多组支腿的承载形式，粉料依靠自重向中心出料口汇聚，下方可对接螺旋输送机、叶轮给料机或气动输送管路，把存储的粉料连续输送至搅拌主机配料工位。

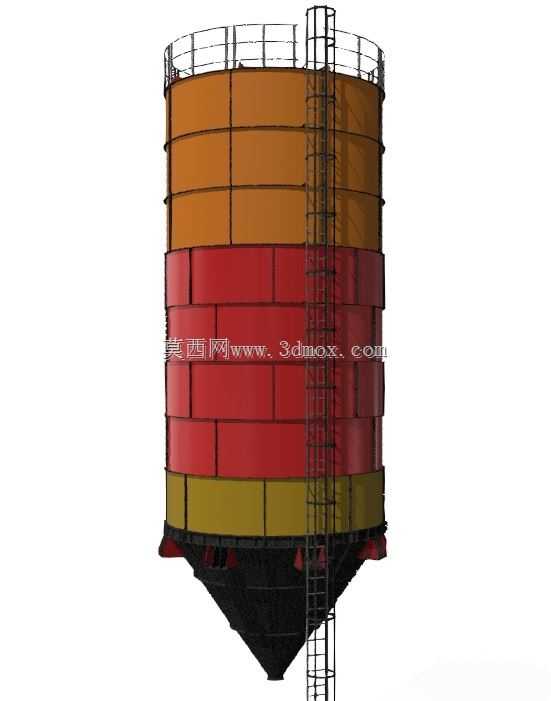

　　仓顶设置圆形检修平台与全周防护栏杆，平台中心预留人孔与除尘设备、料位计的安装接口，运维人员登顶后可以检查仓顶收尘装置、更换料位检测元件，也能进入仓内完成积料清理与衬板检修。外侧独立布置的直爬梯沿仓体高度全程延伸，梯身两侧设置护笼，踏棍间距符合人工登高的操作尺度，爬梯底部与基础预埋件固定、中部通过多组连墙件与仓壁拉结，避免登高过程中梯体晃动；爬梯顶端直接衔接仓顶平台入口，人员上下的通行路径连续，不需要额外跨越空隙。

　　从建模思路来看，整套结构优先还原装配层级：先以仓体中心轴线为基准搭建锥底、各段圆筒仓身、仓顶盖板的定位关系，再依次排布环向加强筋、竖向肋板，保证所有拼接缝的位置和现场螺栓连接或焊接的组对逻辑一致；爬梯作为独立子装配体单独搭建，护笼的环形箍、竖向连杆、踏棍按实际间距阵列排布，后续出工程图时可以直接统计梯段长度、连接件数量。仓体底部的支腿沿圆周均布，支座底板预留地脚螺栓孔，安装时直接和混凝土基础的预埋钢板对齐调平，基础边界需要和下方出料设备的检修空间同步规划，保证支腿周边留出更换卸料阀、清理漏料的操作距离。

　　外形尺寸方面，仓体直径与高度比例偏向大储量立式仓的常规设计，仓顶围栏高度满足临边防护要求，爬梯外缘与仓壁之间留出足够的登高空隙，整体安装边界需要在场地规划时预留吊装回转空间，仓体周边还要留出上料管、除尘风管、料位信号线的排布通道。这类结构在选型时需要结合粉料的安息角、堆积密度核算仓壁厚度与支腿承载能力，模型中各构件的装配关系可以直接为结构受力校核、现场安装排布提供直观参照，也能用于搅拌站整体布局的干涉检查，提前排查爬梯与输送管路、仓顶设备与上料机构的位置冲突。
