三联连体粉料储料筒仓钢结构总成

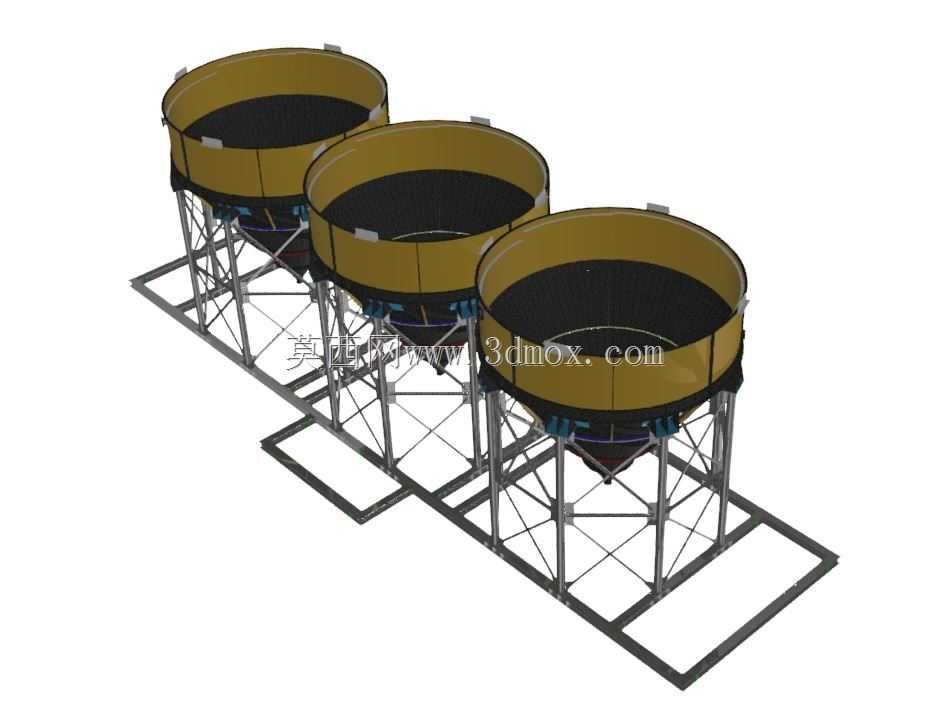

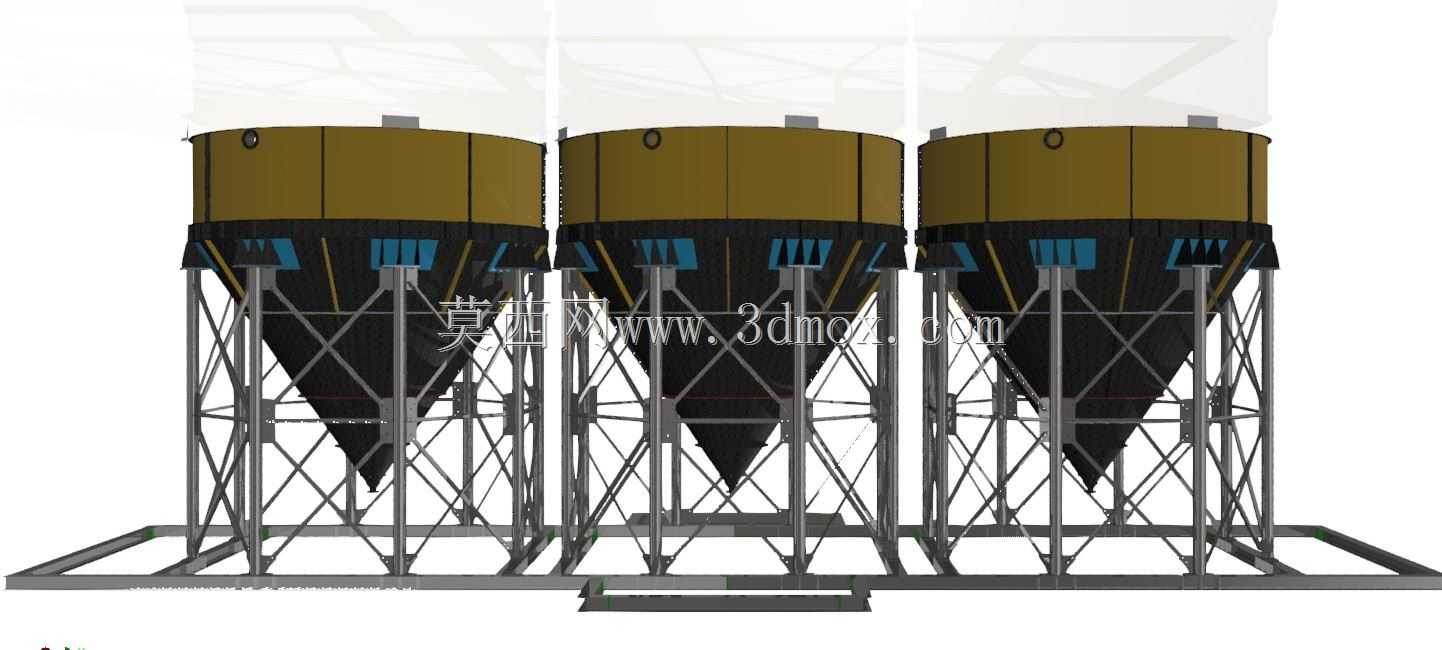

　　这套三联连体筒仓结构，在商混站、干混砂浆生产线、矿山充填站以及小型预制构件厂区的物料暂存环节十分常见，三个仓体共用底部连通的框架基座，相比独立单仓排布，大幅压缩了厂区占地的横向跨度，也省去了三套独立基础重复浇筑的施工成本。从现场布置的实际边界来看，三仓沿直线串联排布，仓体上部为等直径圆柱储料段，下部收缩为锥形斗段，锥斗角度按照散装水泥、粉煤灰、矿粉这类常见粉料的安息角设计，保证物料依靠自重顺畅下滑，不会在锥壁出现挂料、积料死角。仓体顶部预留了除尘接口、料位计安装位以及人孔检修位置，进料管道可以从仓顶侧边接入，配套的上料斗提机或者气力输送管路可以直接对接仓顶进料口，不需要额外在仓壁开孔改动主体结构。
<

　　br>支撑框架采用型钢桁架式设计，立柱之间交叉布置斜向支撑，既承担满仓状态下数百吨粉料的垂直载荷，也能抵御厂区露天环境下的横向风载，避免单根立柱受偏载出现失稳变形。底部共用的底座框架把三个仓的支撑腿连为整体，现场安装时只需要按照框架地脚孔位预埋整块混凝土基础，不需要分别为三个仓单独找正校准，安装对位的效率提升非常明显。锥斗下方预留了卸料设备的安装空间，可以根据生产线需求搭配螺旋输送机、气动卸料阀或者手动闸板阀，出料口的高度留出了足够的检修操作距离，工人站在地面就可以完成阀门拆装、维护清料的作业，不需要额外搭设高位作业平台。

在结构建模的细节处理上，

　　仓壁的环向加强筋按照储料侧压力的分布梯度布置，圆柱段上部物料侧压力小，筋板间距适当放宽，靠近锥斗过渡的位置物料挤压载荷最大，加密环筋与竖筋的排布密度，避免仓壁在长期满仓载荷下出现鼓胀变形。三个仓体之间保留了合理的检修间隙，侧面可以架设爬梯与检修平台，运维人员可以通过平台到达仓顶，完成除尘器更换、料位计校准、仓内余料清理等作业。连体框架的横梁同时可以作为走台的支撑骨架，后期铺设花纹钢板就可以形成连通三个仓顶的检修通道，不需要额外搭建独立的支撑结构。

这类筒仓的适配场景非常灵活，既可以在新建搅拌站时作为粉料主储仓使用，也可以在老站产能扩容时，作为外加掺合料的备用储仓，

　　多仓连体的布局让下方配料计量区的排布更加紧凑，从三个仓引出的卸料螺旋可以共同对接下方的计量斗，缩短输送距离，减少粉料在输送过程中的残留。设计阶段同时考虑了运输拆分的需求，仓体圆柱段、锥斗段、支撑框架都可以拆分为独立分段，普通货运车辆就可以完成转运，现场通过法兰螺栓拼接或者现场焊接组装，不需要超大件运输的特殊审批。针对北方多雪、沿海多风的不同厂区工况，框架的斜撑排布可以对应调整载荷冗余，仓顶的护栏、避雷接点位也都在结构上做了预留，整套结构没有复杂的异形加工件，普通钢结构车间就可以完成下料、卷板、焊接的全部工序，加工制造成本可控，现场安装的容错率也更高。锥斗内壁可以根据存储物料的特性，加装耐磨衬板或者破拱气垫，针对容易吸潮结拱的粉料，还可以在锥段外侧加装振动器安装支座，不需要后期在仓壁上额外焊接破坏原有防腐层。
