移动式混凝土搅拌站带输送皮带机

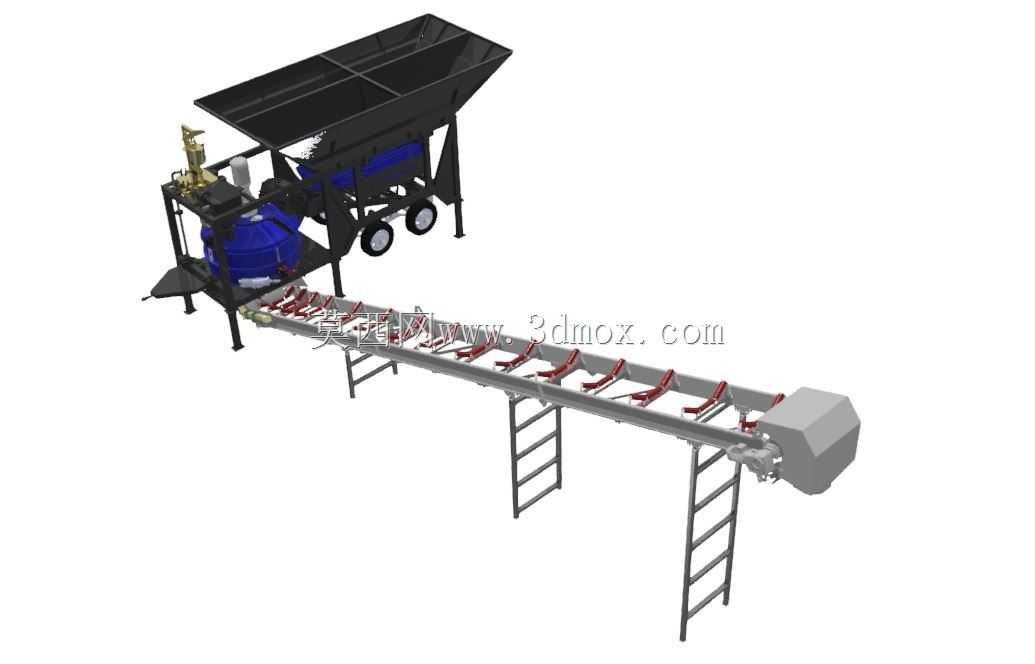

　　这套三维设备呈现的是一座集成化混凝土搅拌站，主体由骨料配料仓、搅拌主机、机架走台、斜置皮带输送机及驱动端组成，整体采用拖挂式移动底盘结构，适用于公路、铁路、水利、市政等需要频繁转场的施工现场，也可在中小型商混站、预制构件厂和临时工程营地中承担砂石、水泥、水及外加剂的连续配料与搅拌任务。设备将多仓格配料、强制搅拌、长距离输送集中在同一机组内，减少了现场基础施工和多设备拼装工作量。

　　从布置逻辑看，上部为多分格骨料储料斗，斗体采用倾斜壁板以保证砂石靠自重顺畅下滑，分格隔板将不同粒径骨料隔开，避免上料过程中混料。料斗下方对应配料机构，按设定配比完成粗骨料、细骨料的累计称量或单独称量。配料后的物料经汇集溜槽进入搅拌主机，主机区域布置有搅拌筒、传动装置、管路及检修平台，搅拌筒采用蓝色防护与内部耐磨结构相结合的表达，周边设置栏杆、爬梯和操作位，便于日常检查叶片、衬板和密封部位。

　　搅拌主机旁的机架承担设备承重与设备定位，底盘下方配置轮胎和牵引支撑结构，使整站在短距离转场时可整体拖运；就位后通过支腿或支撑件将荷载传递到硬化地面。机架立柱、横梁与斜撑共同形成稳定框架，既承受料仓满载时的竖向荷载，也承受搅拌过程中产生的振动载荷。走台板和护栏围绕检修频繁的部位布置，兼顾人员通行、设备维护与安全防护。

　　前端长距离皮带输送机是模型中外形尺寸最突出的部分，采用倾斜布置，将搅拌完成或需转运的混凝土物料输送至后续接料位置。输送带由槽形托辊组承托，托辊沿机架等距排列，保证带面形成槽角，减少物料撒漏；回程段设置下托辊，端部布置滚筒、张紧装置和驱动单元。输送机中部设有支腿和爬梯式支撑，支撑高度随输送倾角变化，末端驱动罩壳内包含电机、减速器和滚筒传动接口。皮带机两侧的机架主梁贯通，托辊支架、清扫器、导料槽和安全防护位置在三维结构中均有明确表达。

　　设计这类搅拌站时，首先要平衡生产能力与转场灵活性。料仓容积过小会增加装载机上料频次，过大则导致底盘轴荷和运输尺寸超标；因此仓体高度、格仓数量和斗壁角度需要结合骨料安息角、运输宽度及称重精度综合确定。搅拌主机的处理能力应与配料周期匹配，避免配料等待或搅拌能力闲置。皮带机的倾角、带速、带宽和托辊槽角则依据输送距离、物料特性及产量确定，倾角过大容易引起物料下滑，带速过高会增加磨损和扬尘。

　　安装边界方面，设备就位需要预留装载机上料半径、搅拌车接料空间、皮带机输送长度与端部卸料高度。上部料斗周围应保留上料和检修通道，主机侧需留出检修门、卸料口和管路操作空间；皮带机沿线不能与电缆桥架、风管、建构筑物发生干涉，支腿基础应按满载工况进行找平压实。三维建模时需重点核对料斗出口与配料机构、配料溜槽与主机进料口、主机卸料方向与皮带受料点之间的位置关系，任何高度或角度偏差都会在实际生产中造成堵料、撒料或维护困难。

　　结构细节上，仓体壁板、机架方管、槽钢主梁、托辊支架、滚筒、轮胎、支腿、护栏和爬梯均按设备真实装配关系组织，便于在选型阶段检查运动空间、维护空间和运输状态。皮带机与搅拌主机之间的相对位置体现了连续生产流程：骨料储存、称量、投料、搅拌、输送依次衔接，物料流向清晰。对于结构设计人员，该模型可用于校核机架受力路径、检修平台可达性和设备总体布局；对于设备选型人员，可直观判断移动搅拌站在不同场地条件下的布置方式、产量匹配关系及安装预留要求。
