壁挂式导向滑轮组件结构设计

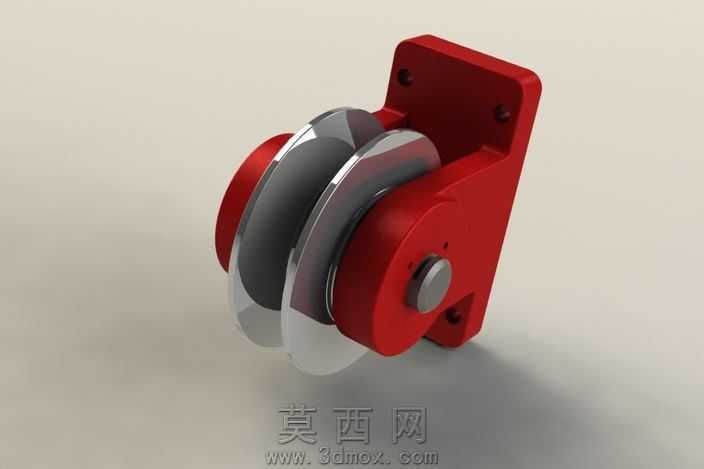

本作品为一款壁挂式导向滑轮组件的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑与公差规范，确保各部件之间的装配关系完全符合实际生产加工的精度要求。模型整体由安装支座、滑轮主体、轮轴、端盖紧固件四个核心部分组成，安装支座采用L型弯折结构设计，背部预留四个对称分布的安装孔位，可通过螺栓直接固定在垂直安装面上，支座与滑轮衔接的部位做了加厚处理，同时在弯折处设置了圆角过渡结构，既提升了整体结构的抗形变能力，也避免了应力集中导致的结构损坏风险。滑轮部分采用双轮缘凹槽结构设计，凹槽的弧度经过精准测算，可完美适配对应直径的绳索或钢丝走线，轮缘部分做了抛光金属材质处理，在渲染过程中采用了高反光金属材质球，调整了环境光遮蔽与反射参数，还原出金属部件经过机加工后的细腻光泽与质感，轮体内部预留了轴承安装位，可配套标准深沟球轴承实现低摩擦转动。轮轴采用台阶轴结构设计，一端与支座过盈配合固定，另一端通过圆形端盖与紧定螺钉完成轴向限位，防止滑轮在转动过程中出现轴向窜动，端盖表面做了哑光金属质感处理，与亮面的滑轮轮体形成材质层次对比。渲染阶段采用了柔和的影棚布光方案，主光源从侧上方45度角入射，搭配补光弱化部件阴影，充分展现出各结构的细节特征，红色的支座部分采用了烤漆材质参数，调整了粗糙度与漫反射颜色，还原出工业烤漆的细腻质感。整个设计充分考虑了实际使用场景中的受力需求，结构紧凑合理，安装便捷，可广泛应用于各类走线导向、轻载吊装的传动场景中，建模过程中所有特征均保留了参数化编辑历史，可根据实际使用需求快速调整安装孔距、滑轮直径、槽宽等核心参数，具备较强的通用性与可修改性。
