焊接钻孔工序可调节夹具固定板

　　这块工装底板的核心定位，是车间里多工序共用的柔性定位基准，不是单一产品的专属焊胎。钻孔工位上，工人把待加工的钣金支架、型材框架或者组焊件摆到板面上，靠板身开出的纵向T型槽调整定位块位置，孔位找正后直接用快速夹钳压牢，手电钻、台钻进给时工件不会窜动，孔位同轴度和边距精度能稳定控制在工序公差内；焊接工位使用时，它承担组对基准的作用，几个待焊零件按槽位靠紧定位，夹钳压紧后不需要工人全程手扶，既避免焊弧灼伤手部，也能把焊接变形带来的错位量控制在组对要求范围内；螺纹连接预紧、漆面喷涂前的工件固定场景里，这块板同样能作为通用承载平台，工件装夹后可以整体转运，不用反复拆装找正。

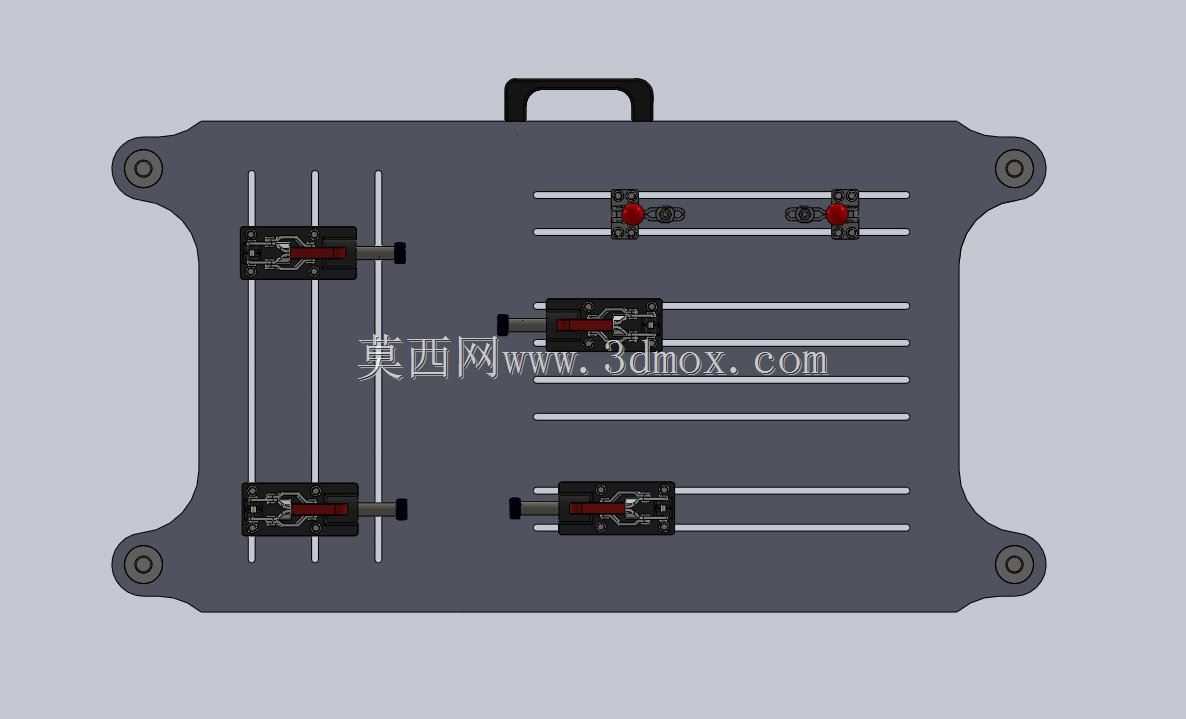

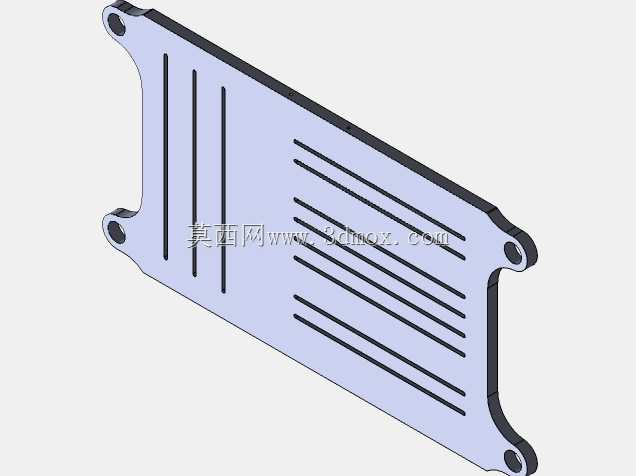

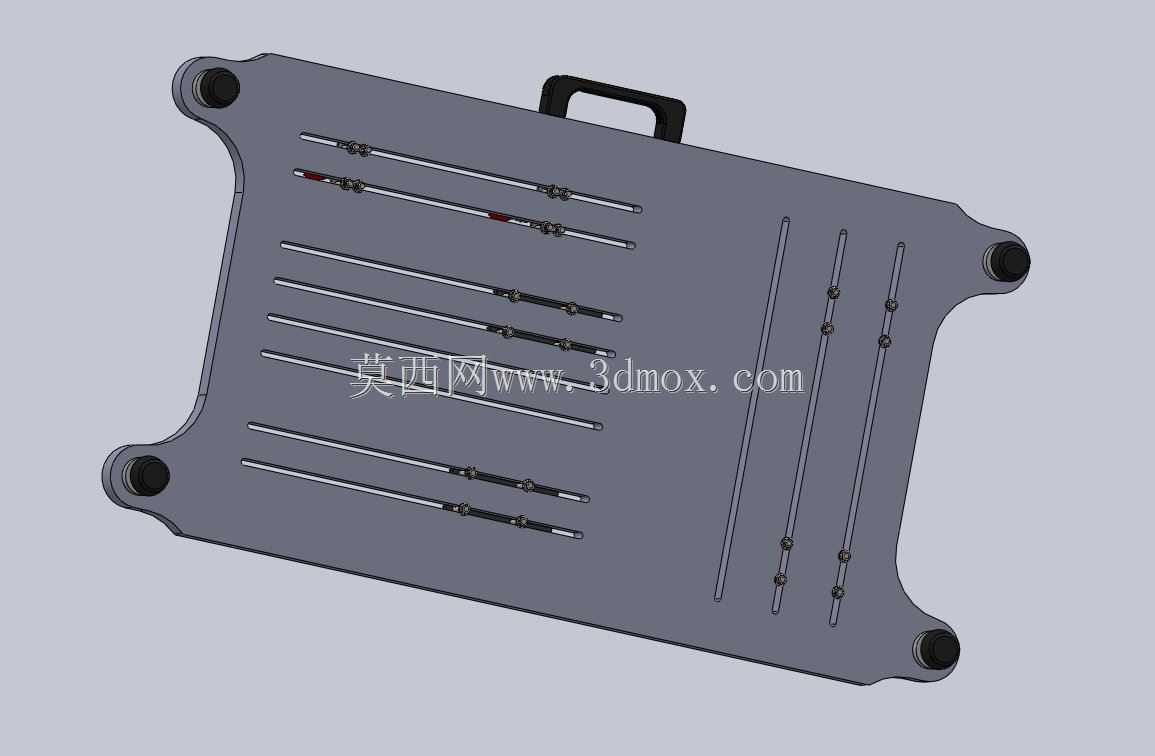

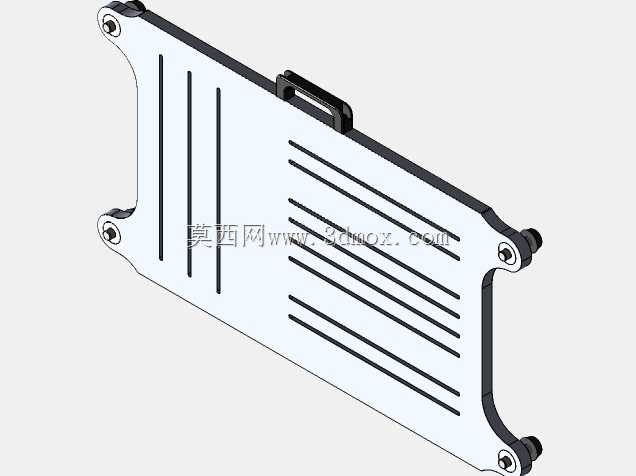

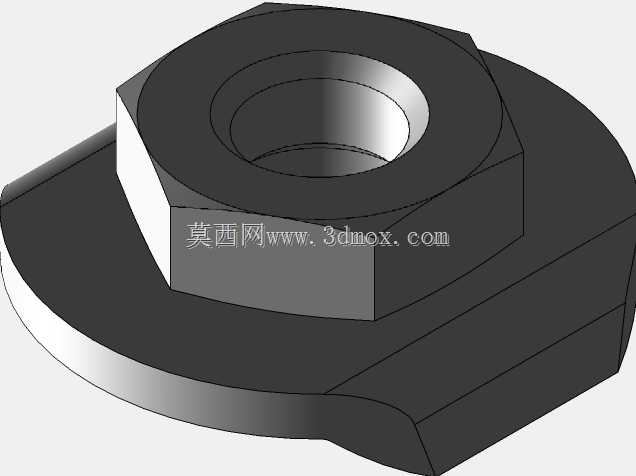

　　板体整体外形尺寸为720mm×465mm，这个尺寸边界是按照常见车间工作台面、周转推车的承载宽度设计的，既可以直接放在标准工作台上使用，也能通过底部四个支腿独立落地放置，不需要额外搭配专用台架。板面加工出多条平行凹槽，槽道沿板体长边方向贯通布置，夹钳、定位挡块、压紧支座都可以顺着槽道滑动调整位置，不用在板面上密集钻孔攻丝，更换不同外形的工件时，只需要松开夹钳底座的固定螺母，滑到对应工位再锁紧即可，适配的工件尺寸范围很宽，小到几十毫米的连接板，大到接近板面长度的框架件都能装夹。

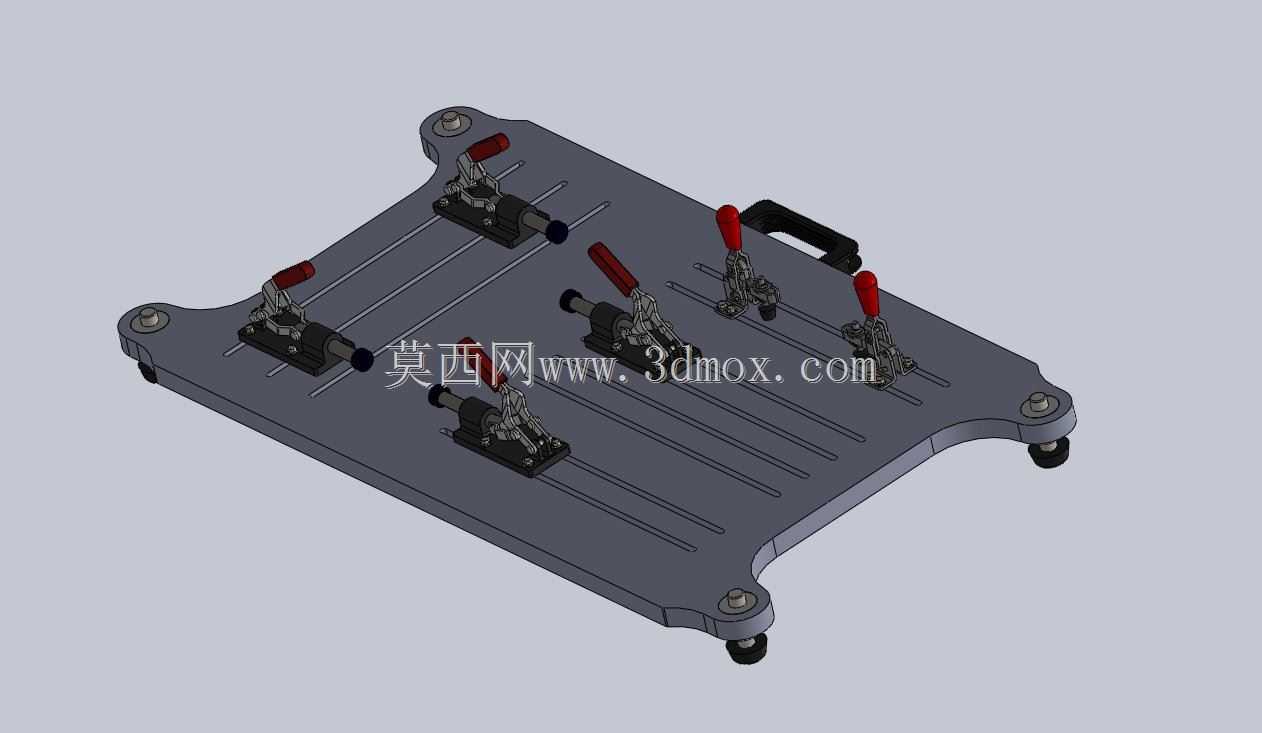

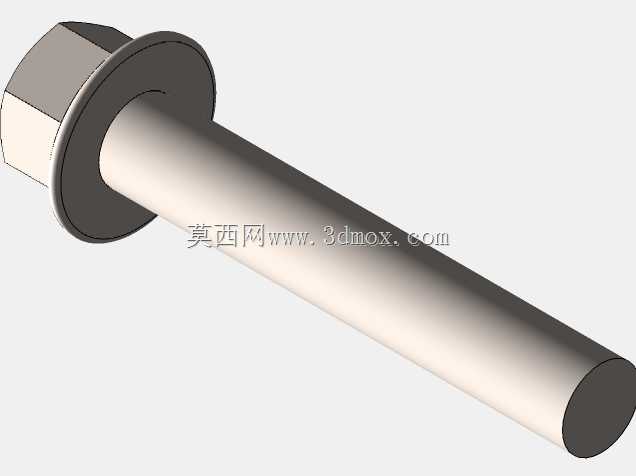

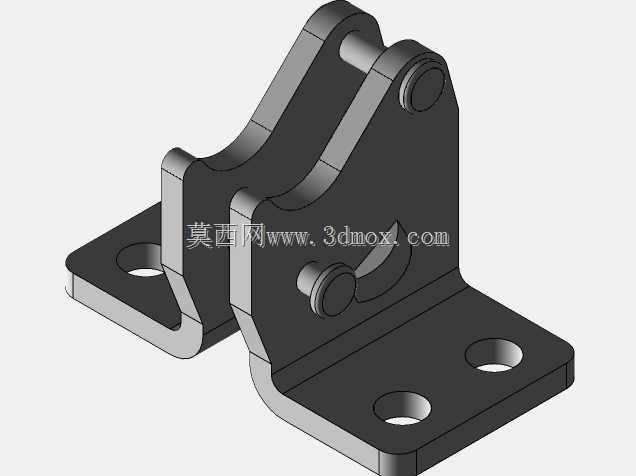

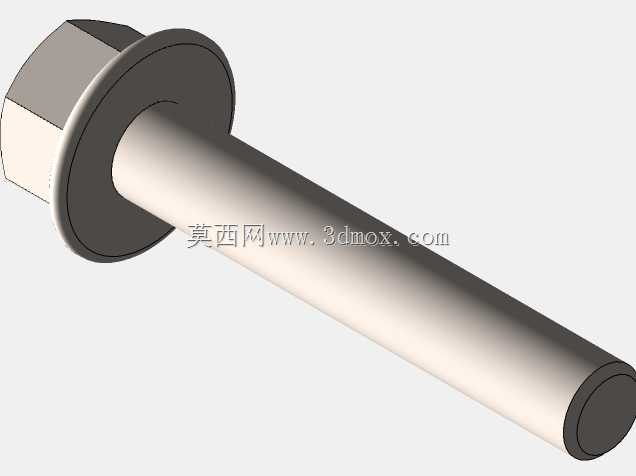

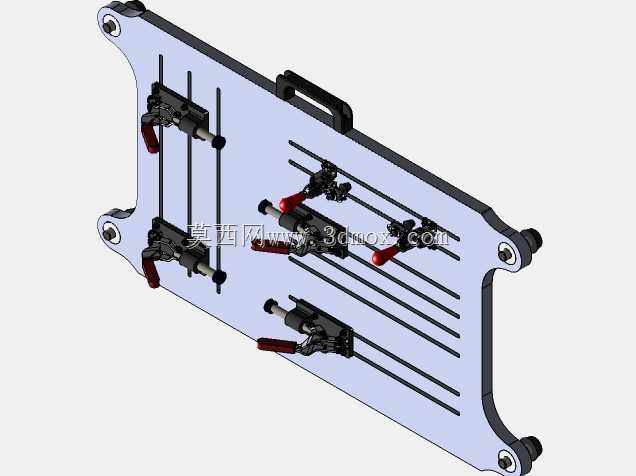

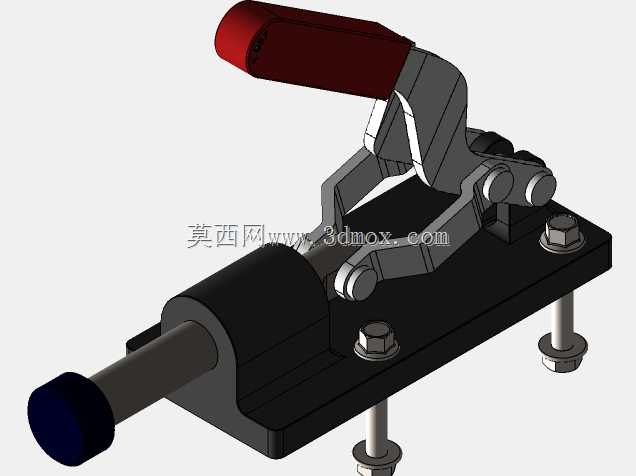

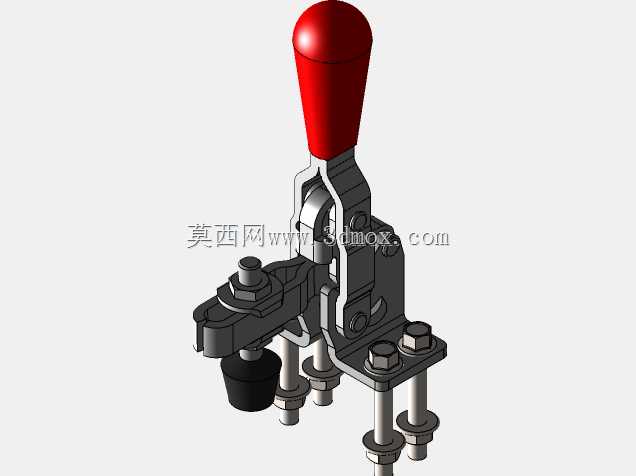

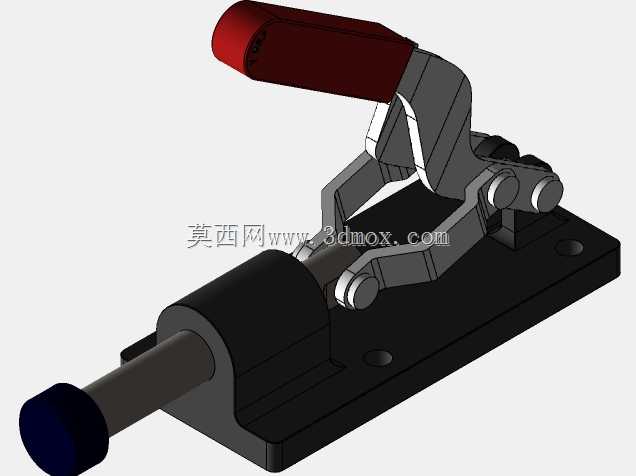

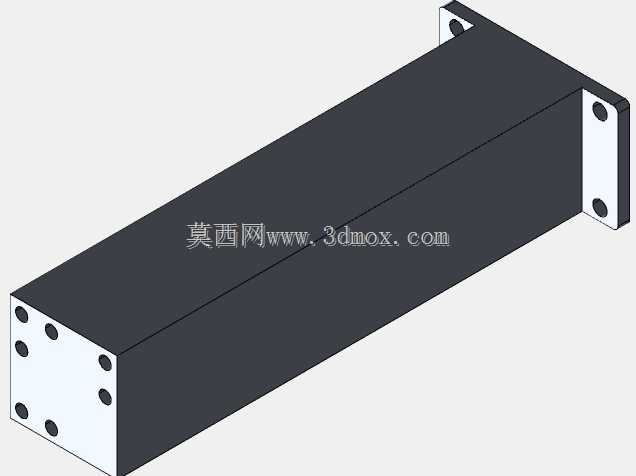

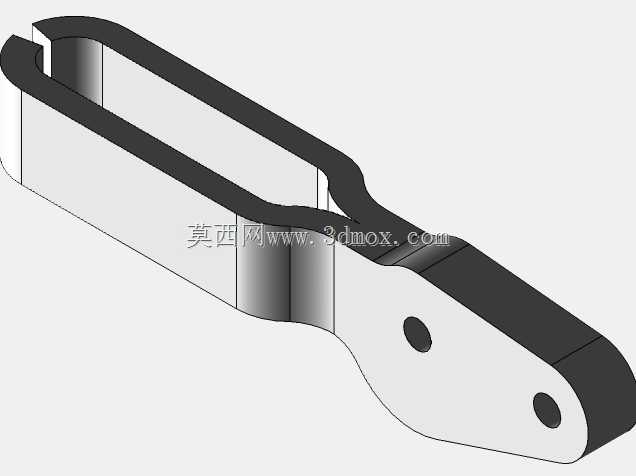

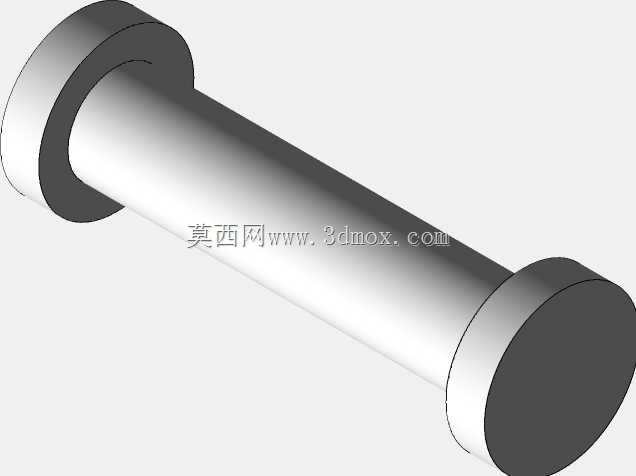

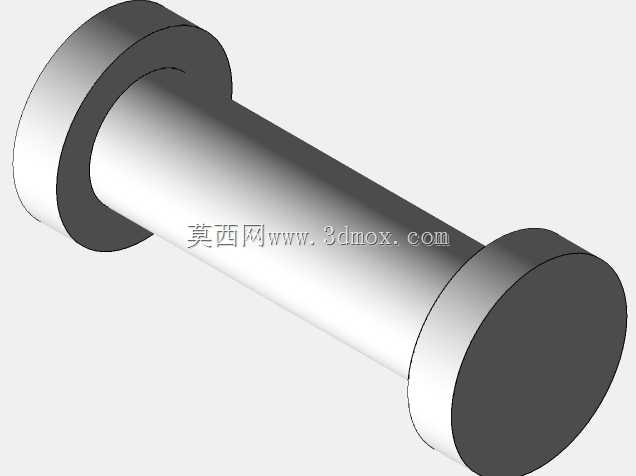

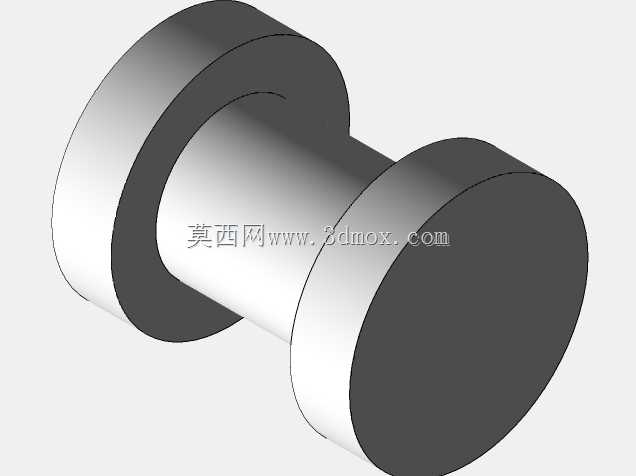

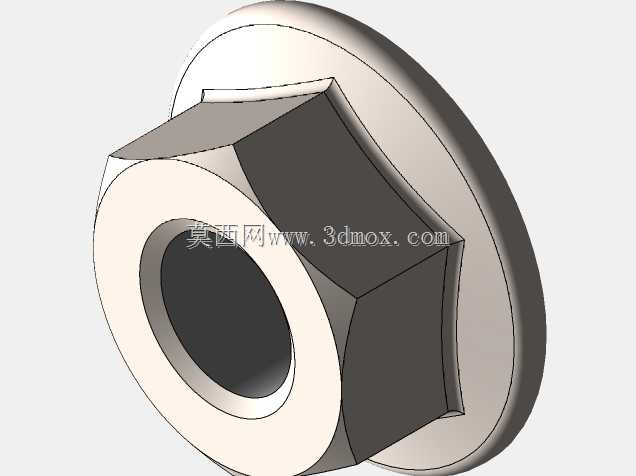

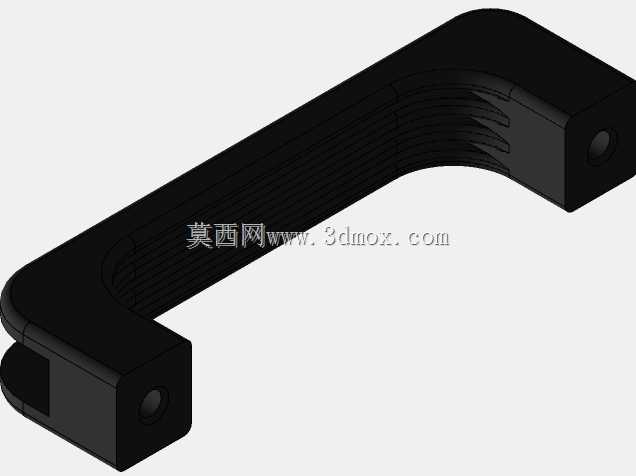

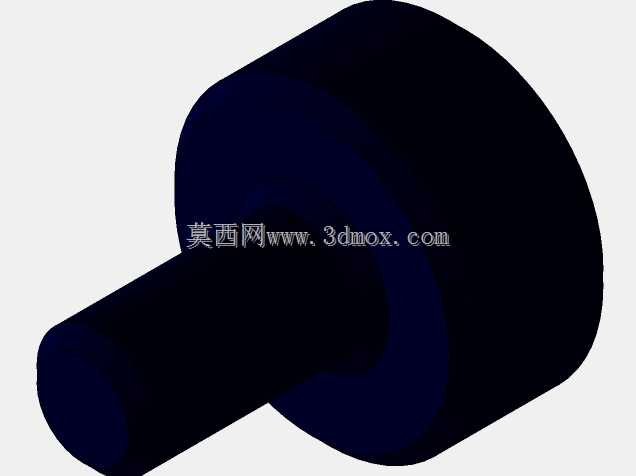

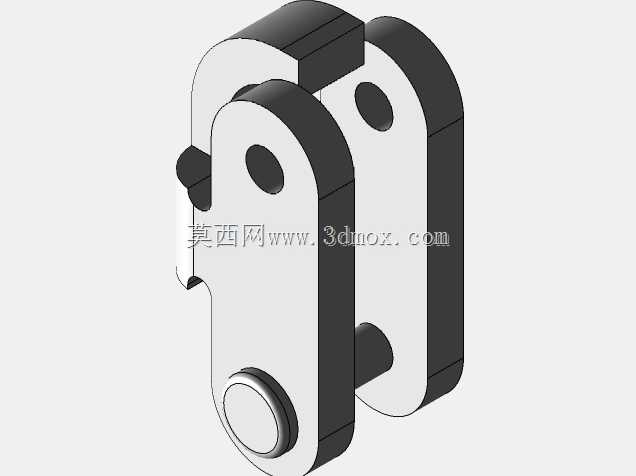

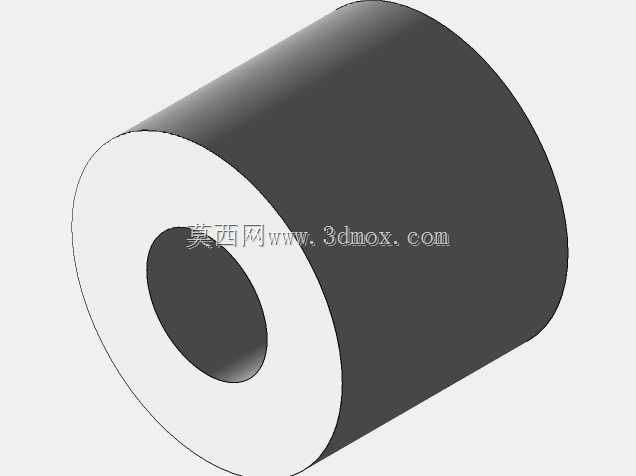

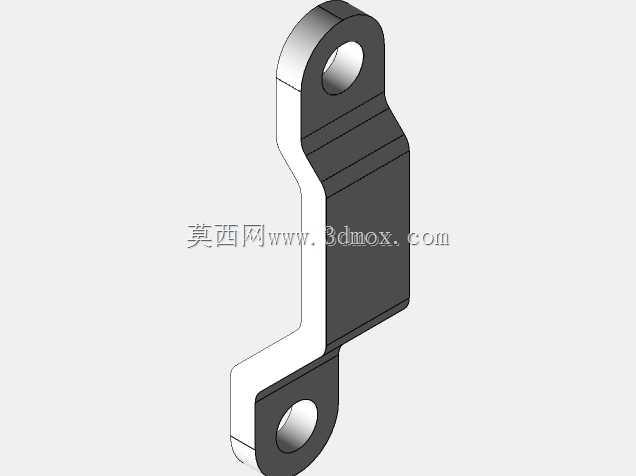

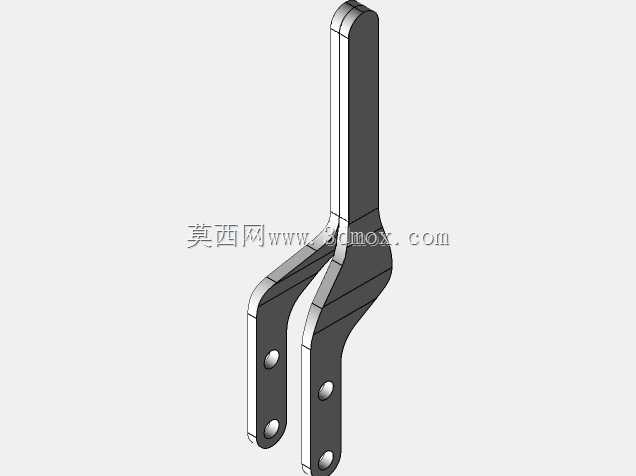

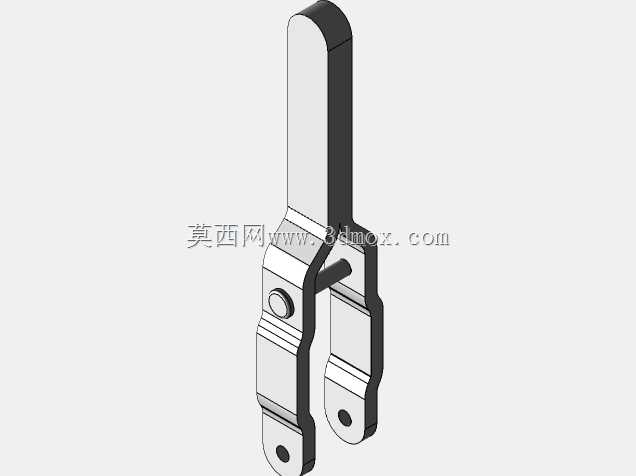

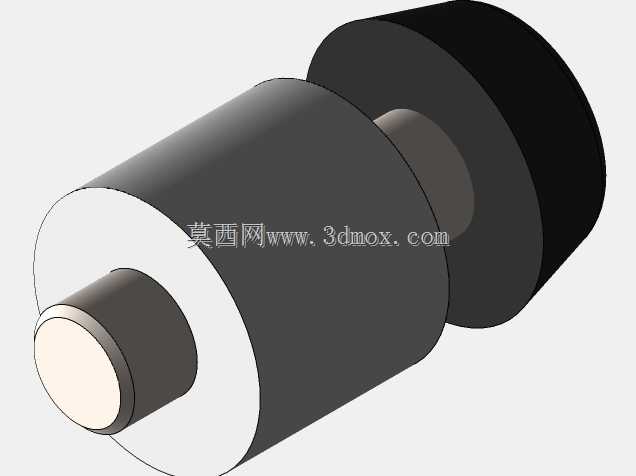

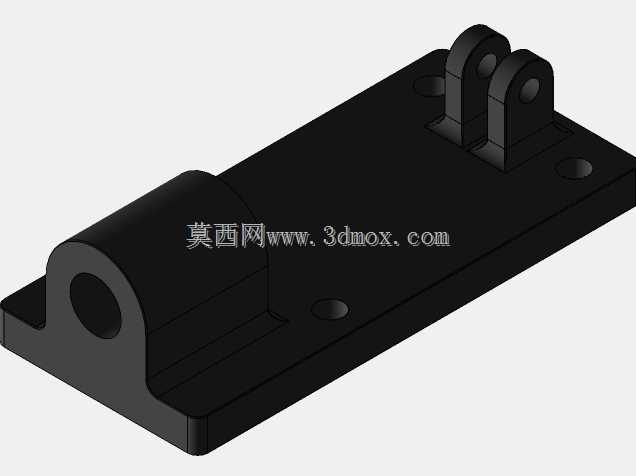

　　板面上一共布置了六组垂直与水平两用的肘节式快速夹钳，夹钳的压头可以根据工件厚度调整伸出量，垂直夹钳负责从上往下压紧工件顶面，水平夹钳负责从侧面顶紧工件侧边，两个方向的约束同时生效，工件在钻削轴向力、焊接热变形应力作用下都不会出现位移。夹钳本体通过M5×35的固定螺栓锁附在底板槽道内，螺栓规格统一，备件更换时不需要准备多种紧固件，车间维护成本很低。底板底部的四个支撑支腿采用M16×60的可调结构，支腿螺杆旋入板体底部的焊接螺母内，旋转支腿就可以改变支撑高度，在地面不平整的车间现场，调整四个支腿的伸出长度，就能把板面调至水平状态，避免工装倾斜导致钻孔偏斜、焊接组对错边；支腿底部带防滑橡胶垫，落地时不会划伤车间地面，钻削振动下也不会出现滑移。板体的四个角做了圆角过渡，没有尖锐棱角，工人转运、装夹工件时不会被边角刮伤，板体一侧还加装了便携提手，短距离移位时两名工人可以直接抬运，不需要调用叉车。

　　从结构设计逻辑来看，这块固定板没有针对某一种零件做专属定位销孔，走的是通用工装的设计思路：依靠槽道的无级调节能力适配多品种小批量生产的装夹需求，相比固定式专用焊胎，它不需要为每一种新产品单独制作底板，新品投产时只需要调整夹钳位置、搭配少量专用定位挡块就能投入使用，工装制造周期和成本都大幅降低。板体本身选用厚钢板加工，刚性足够承受钻削的轴向冲击力和焊接过程中的热应力，长期使用不会出现板面翘曲，槽道的精度保持性好，重复装夹的定位一致性稳定。在SolidWorks中完成整机建模时，夹钳的运动行程、支腿的调节范围、螺栓的装配间隙都做了完整还原，结构工程师可以直接在模型基础上拓展专属定位块，也可以验证不同尺寸工件在板面上的装夹空间，提前干涉检查，避免现场装配时出现夹钳和工件碰撞、支腿调节行程不足的问题。这类工装特别适合机加工车间、钣金焊接班组的多品种换产场景，把原本需要逐件手扶、反复找正的装夹工作简化为一次调整、重复夹紧，工序辅助时间占比明显下降，对老车间的工装柔性化升级很有参考价值。
