四英寸法兰连接旋启式止回阀结构

　　该模型呈现的是一台四英寸法兰连接旋启式止回阀，公称通径对应DN100，端部采用Class150等级法兰，适用于水、油品、蒸汽及部分中性工业介质的水平或垂直管段。止回阀的核心任务不是主动切断流量，而是在泵停机、管路压力波动或介质反向冲击时，依靠阀瓣自重与介质压差自动闭合，阻止倒流对泵体、流量计、换热器及上游设备造成水锤和反向旋转损伤。

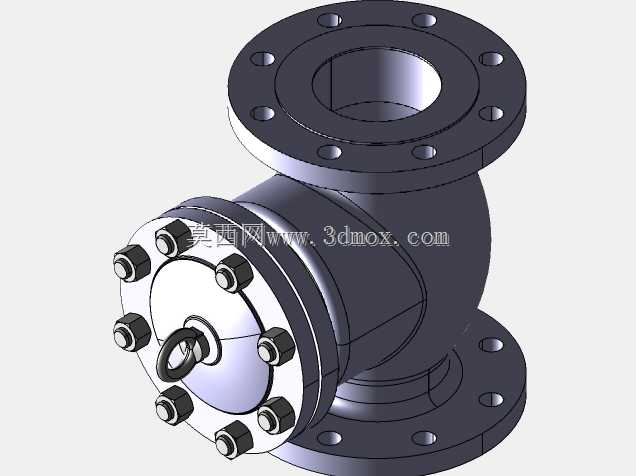

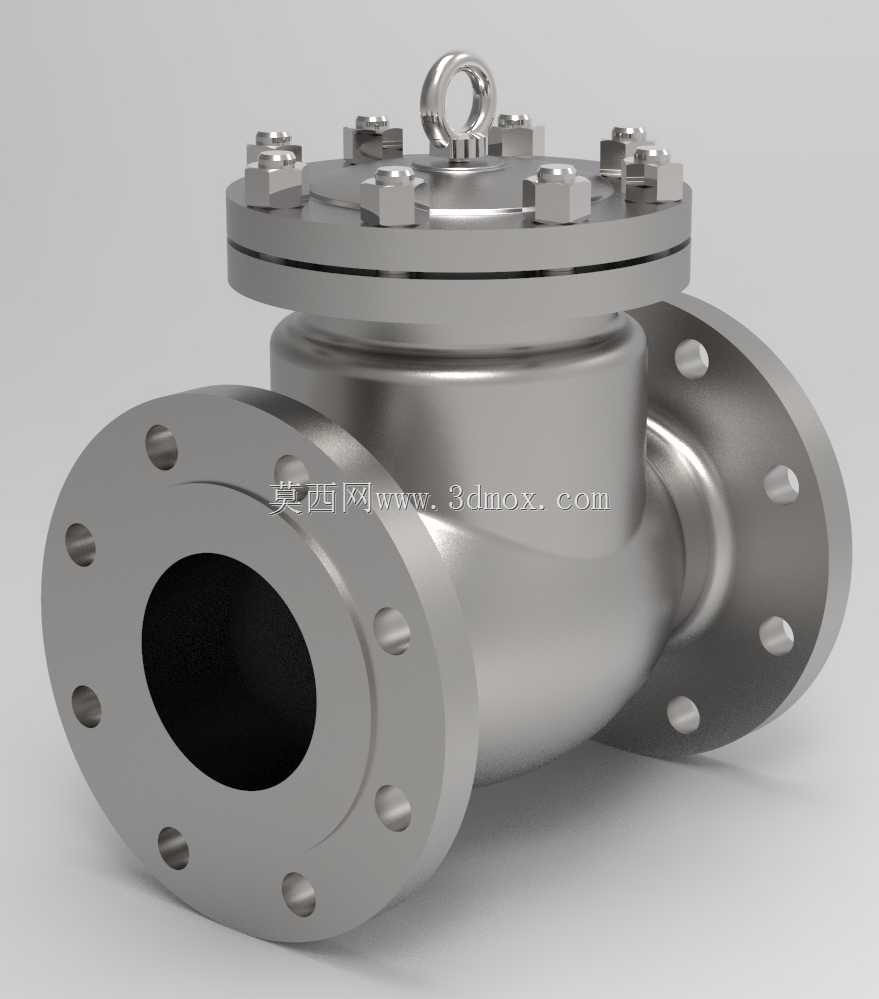

　　从结构布置看，阀体采用直通式铸造腔体，两侧法兰保留完整螺栓孔分布，便于在三维管路中校核配对法兰、垫片、螺栓长度及操作空间。中腔上方设置阀盖，通过周向螺栓与阀体压紧，阀盖顶部保留吊环结构，方便车间装配、检修吊装和现场搬运。阀内部的旋启式阀瓣绕偏心销轴摆动：正向介质进入时，阀瓣被推开并贴向腔体内侧，流道阻力相对较小；流量下降或出现反向趋势时，阀瓣回落至密封面，形成单向截止。

　　建模时需要重点把握几个工程边界。首先是法兰端面到端面的安装长度，它直接决定管段预留尺寸；其次是阀盖上方螺栓、吊环和检修空间，不能只按阀体外形布置管线，还要留出开盖维护和扳手回转区域。两侧法兰的孔位、密封面外径和螺栓圆直径应与Class150配对件保持一致，避免在装配阶段出现孔位错位或垫片压不实现象。阀体下部流道转折处壁厚较大，既承受内压，也承担阀瓣关闭时的冲击载荷。

　　在实际选型中，旋启式止回阀更适合流速较稳定、管径较大的管路。水平安装时，阀瓣摆动轴线通常保持水平，使关闭动作更顺畅；若用于垂直上升管段，应确认介质流向自下而上，保证阀瓣能够依靠回流压力可靠闭合。与升降式止回阀相比，旋启结构对介质中的少量杂质容忍度略高，但密封面仍需避免长期处于颗粒冲刷环境。模型将阀体、阀盖、法兰、螺栓、吊环和内部阀瓣关系完整表达，可用于管道布置干涉检查、设备维护空间评估、阀门外形展示以及成套石化、给排水、热力系统的三维设计协同。
