2445P两针侧进线螺丝接线端子

　　这款绿色两针螺丝接线端子属于PCB板载接线类连接件，核心定位是小功率信号与低压电源回路的导线接驳场景，在工业控制板、电源模块、传感器转接板、小型自动化设备控制单元、教学实验电路板中应用十分普遍。端子采用3.5毫米标准针距设计，这个间距是低压电控领域通用的接线端子规格，适配绝大多数常规PCB布线的孔位排布，两针配置专门对应单路直流电源正负极、单组开关信号、单路传感器输入这类两线制接线需求，侧方进线的结构设计让导线从端子本体侧面插入，顶部螺丝锁紧，相比正面进线款式，在设备外壳内部布线时更节省垂直方向空间，导线弯折弧度更平缓，不会出现导线硬折损伤线芯的问题。

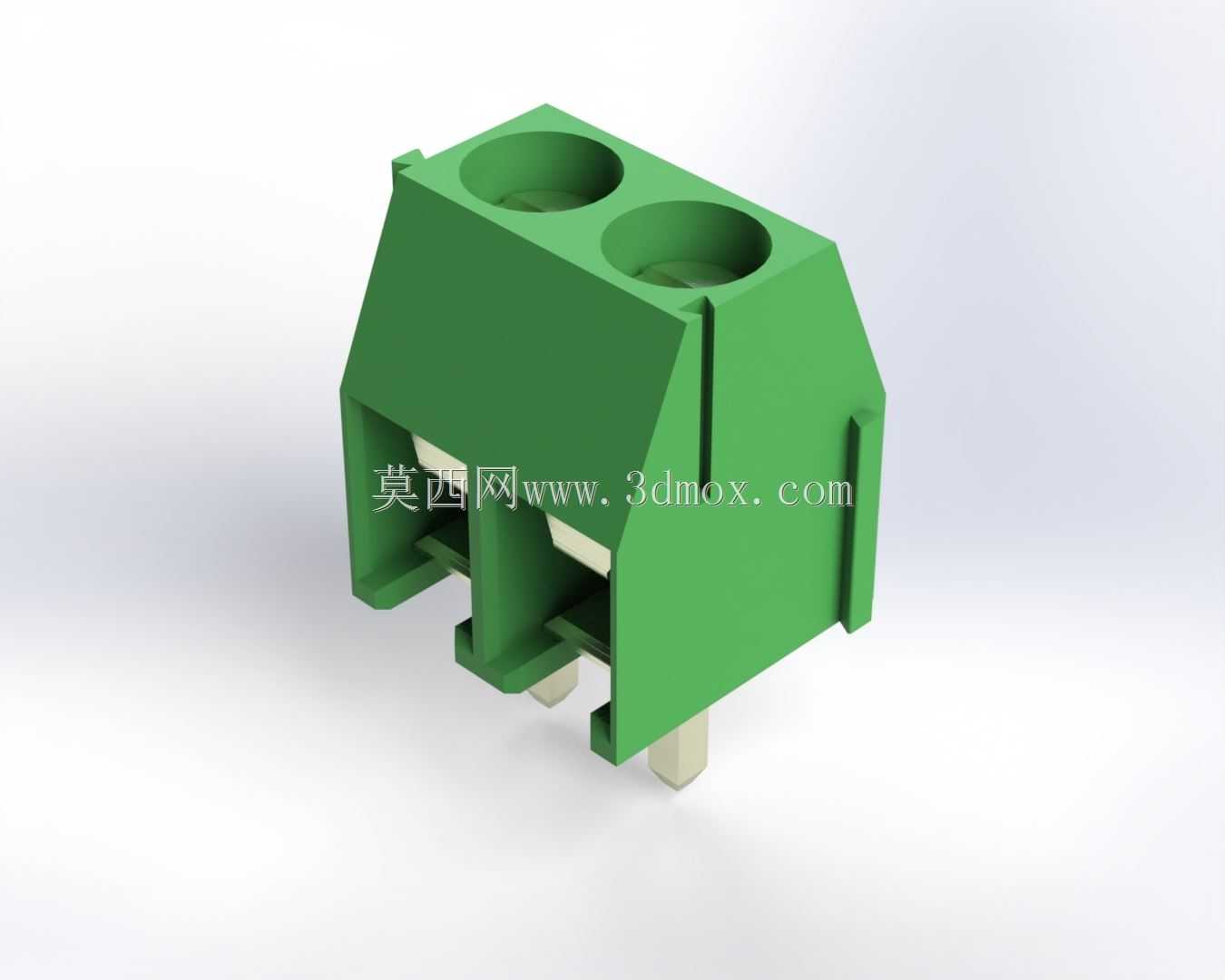

　　从结构设计逻辑来看，端子本体采用绝缘工程塑料注塑成型，绿色外壳是欧式接线端子的经典配色，壳体预留两个圆形螺丝操作孔，锁紧螺丝从顶部垂直向下旋压，螺丝底端压紧金属压线弹片，弹片贴合插入的导线铜芯，旋紧后即可把导线牢牢固定，既保证导电接触面积充足，又避免螺丝直接压伤多股软铜线造成断丝。底部伸出两根金属插针，插针位置严格对齐3.5毫米间距，插针穿过PCB板对应开孔后过波峰焊或者手工焊，即可把端子固定在电路板上，同时实现电气连通。

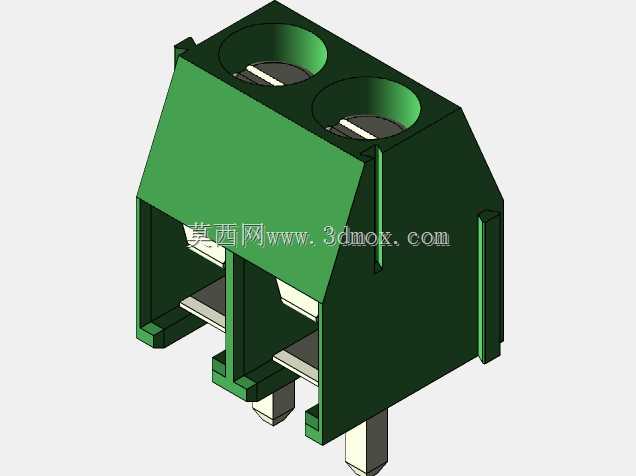

　　建模过程中首先要锁定安装边界尺寸：两插针中心距严格控制为3.5毫米，插针截面尺寸匹配标准PCB开孔公差，插针伸出壳体底面的长度满足电路板焊接吃锡要求，壳体总宽度对应两针位加上两侧绝缘壁厚，壳体高度方向预留螺丝旋入的全行程空间，侧面进线孔的孔径适配常用的0.2到1.5平方毫米多股铜导线，导线插入后可以直达压线弹片的夹持区域，不会出现导线插不到位、虚接的隐患。壳体两侧设计有定位卡扣凸台，当多个同规格端子并排拼接到PCB上时，相邻端子的凸槽和凹槽可以互相嵌合，保证多联端子排布整齐，针距不会出现偏移，焊接后整排端子平齐美观。

　　实际选型使用时，这类端子的额定载流通常适配10A以内的低压回路，绝缘壳体耐压满足常规工控直流24V、交流220V以下的接线要求，侧面进线的布局在设备内部走线时优势明显：当电路板垂直安装在设备机柜内时，导线从水平方向接入端子，压线螺丝朝上，操作人员用螺丝刀垂直向下即可完成锁紧，操作空间不受侧边元器件遮挡；如果是正面进线的端子，导线需要从垂直于电路板的方向插入，往往会和设备外壳、上方走线槽发生干涉，侧进款式刚好规避这个痛点。建模时需要还原的细节包括：壳体表面的脱模斜度，顶部两个螺丝孔的沉台结构，侧面进线孔的倒角，底部插针和塑料本体的包胶固定结构，壳体外侧的拼接卡槽与卡扣，内部金属压线弹片的折弯形态，以及锁紧螺丝的头部槽型。这些细节还原到位后，模型导入PCB结构装配时，可以直接检查端子和周边电容、插座、芯片等元器件的间距，确认螺丝刀操作空间是否充足，外壳装配后端子顶部和壳体内壁的安全距离是否符合绝缘要求，提前在设计阶段排除接线干涉、操作空间不足的问题，不用等到样机打样后再返工修改电路板孔位。这类端子虽然属于小型电子连接件，但在电控设备里用量极大，接线可靠性直接影响设备长期运行稳定性，精准的三维模型能让结构设计阶段的干涉检查、布线规划工作效率大幅提升。
