海水淡化工业用矿物注入集成装置

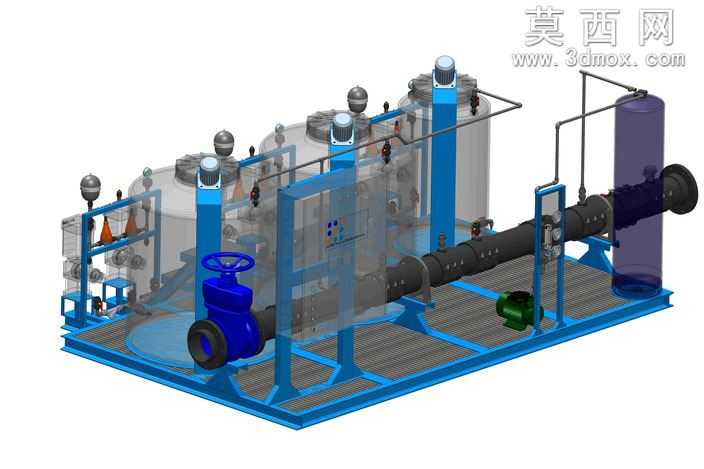

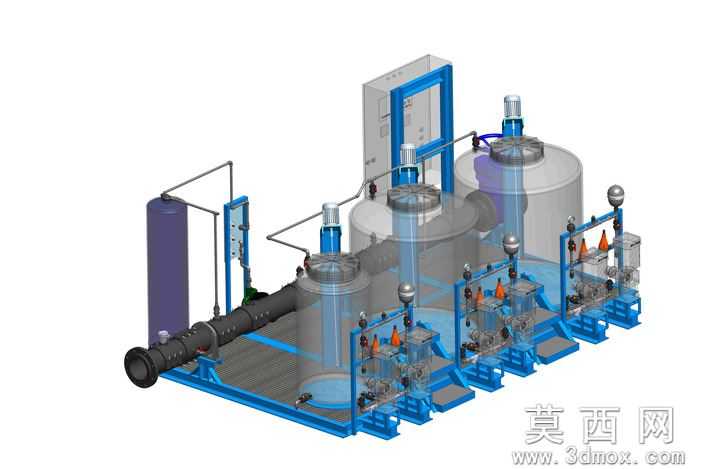

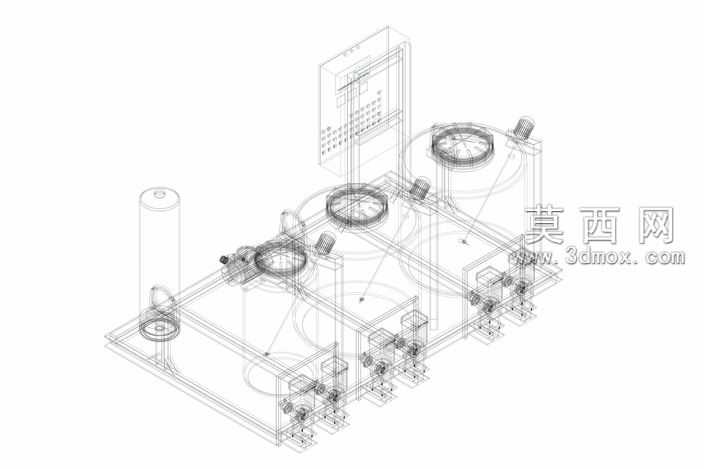

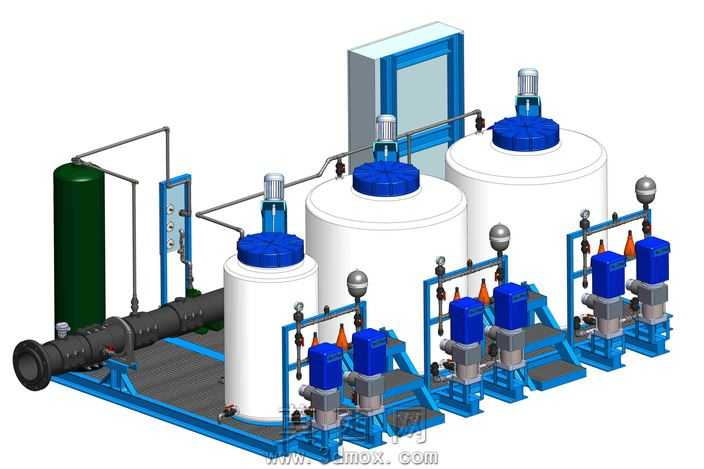

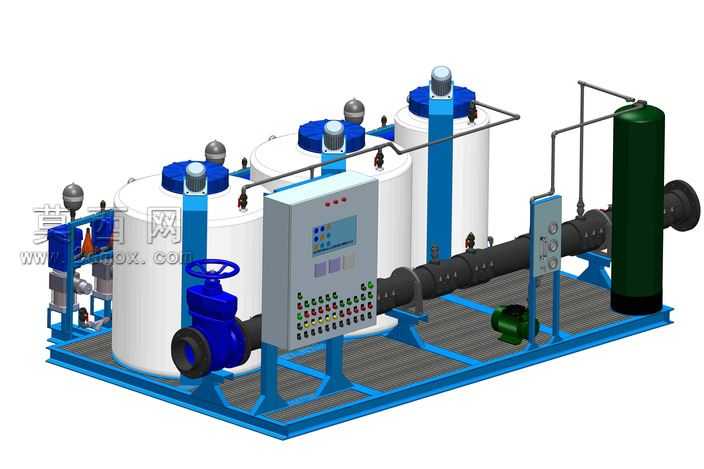

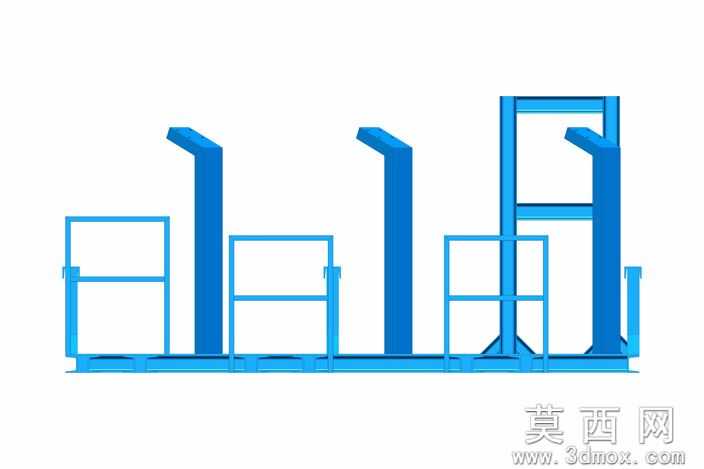

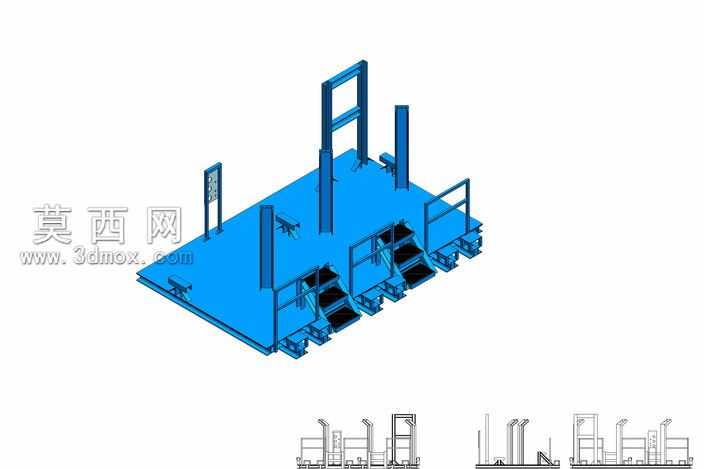

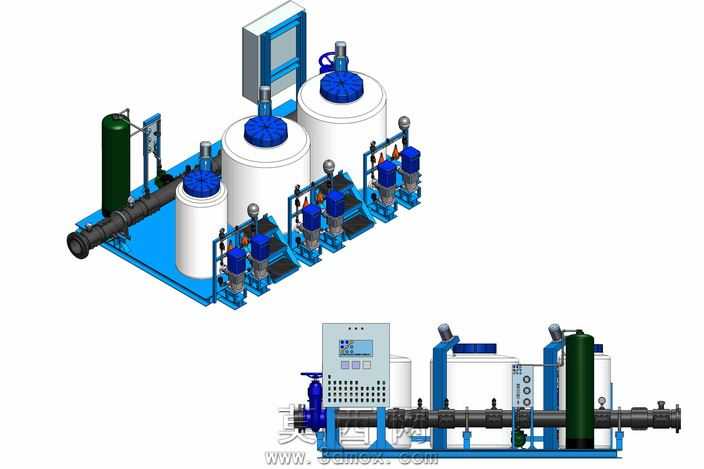

本模型为面向海水淡化与工业水处理场景的矿物注入集成撬装装置，采用三维参数化建模方式完成全结构搭建，整体以撬装式底座为安装载体，将储液单元、输送管路、控制单元、加压组件整合为一体化结构，大幅缩减现场安装调试的工作量。建模过程中首先完成底座框架的结构绘制，采用型钢拼接的承载结构，预留各组件的安装定位孔位，保证整体承重强度与运输稳定性；储液单元设置三台立式圆柱形储药罐体，罐体顶部配置搅拌驱动装置与液位检测组件，罐体封头采用标准椭圆形结构，法兰连接部位严格按照管路公称通径标准绘制密封面与螺栓孔位，还原真实设备的装配逻辑。管路系统按照介质流向完成管线排布，主输送管路采用大口径无缝钢管结构，搭配手动截止阀、止回阀、流量检测组件，支路管线根据药剂投加需求设置分支接口，不同功能的管路采用差异化材质渲染区分，储液罐体采用哑光白色防腐涂层材质，底座与支架采用工业蓝色金属漆材质，手动阀门采用深蓝色铸钢材质，过滤罐体采用深绿色防腐涂层，电控柜采用浅灰色冷轧板材质搭配透明显示窗，面板上的按钮、指示灯、显示屏均按照真实工业柜体布局逐一建模，还原操作界面的排布逻辑。设计过程中充分考虑设备的操作维护空间，罐体之间预留足够的检修通道，电控柜设置在装置前端便于操作的位置，管路支架高度符合人体工程学操作要求，整体结构紧凑且布局合理，既满足矿物药剂精准投加的功能需求，也兼顾了工业场景下的安装、运维便利性，模型完整还原了装置的所有外部结构与装配关系，可用于工业水处理项目的方案展示、布局模拟与教学演示使用。
