多工位气动焊接工装夹具平台

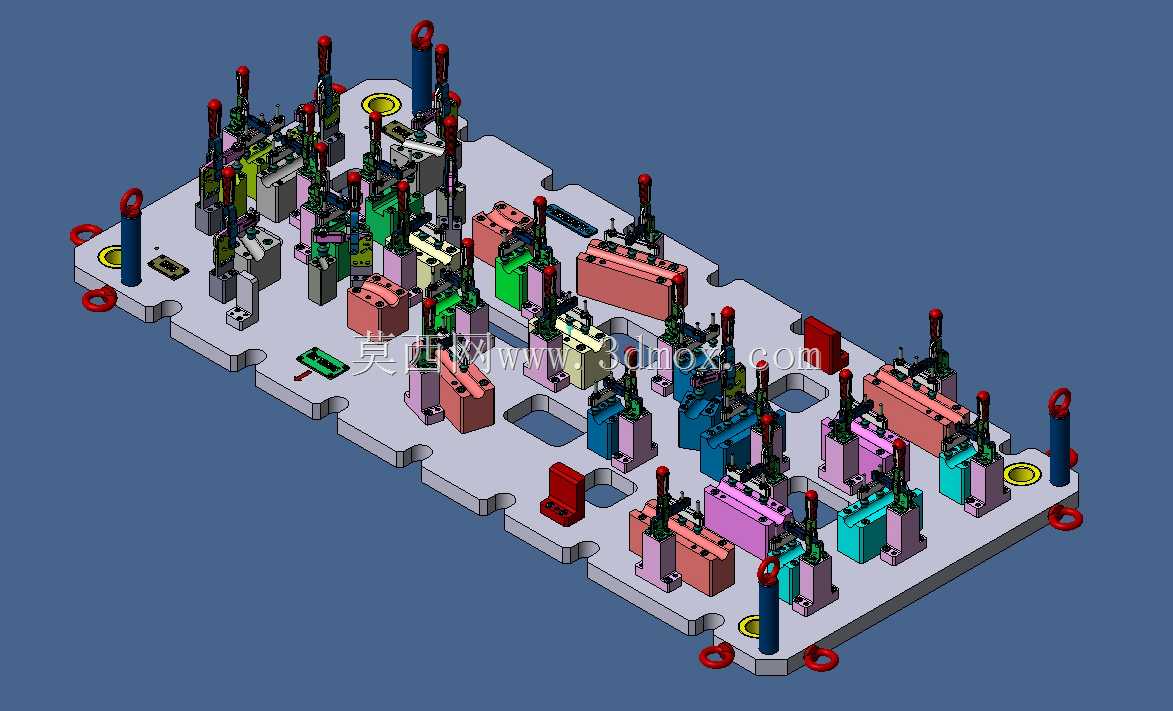

　　这套三维结构呈现的是一块面向焊接工序的多工位组合式工装夹具平台，核心目标是在薄板、框架件或多拼点焊件加工时，把工件的定位、压紧、防错和操作空间集中到同一块底板上解决。现场焊接不同于机加工，零件受热后会产生收缩、翘曲和错位，人工手扶或简单压板很难保证拼点尺寸稳定，因此这类夹具在结构布置上优先考虑约束可靠性、焊枪可达性以及装卸便利性。

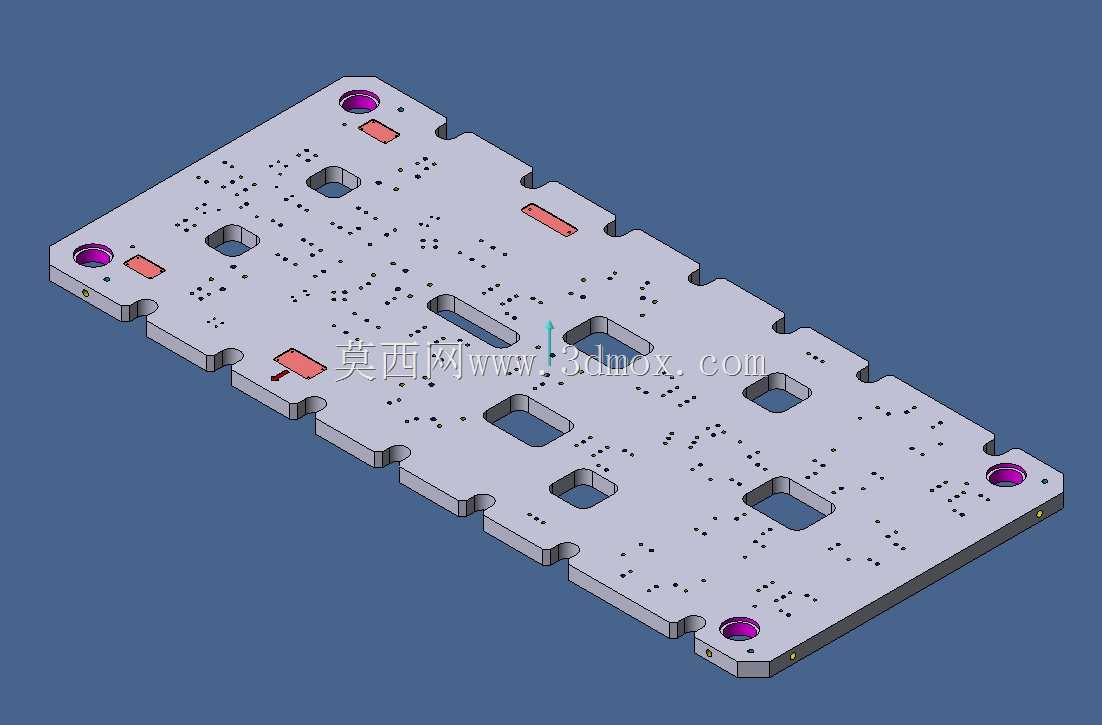

　　底板采用厚板加工而成，外形不是规则矩形，而是沿周边开出多个缺口、台阶和吊装位置，便于嵌入工位、避让输送线或配合周边设备。板面上分布有大量安装孔、定位销孔、基准块和沉孔，孔系按照工件轮廓与夹紧点位展开，既承担各功能单元的安装基准，也为后续换型、调整和维护留出余量。底板四角及侧边设置吊环类结构，说明整套夹具重量较大，需要整体吊装、翻转或在车间内转位使用。边缘还能看到立柱式手柄或辅助支撑件，用于搬运、定位或人工操作时的握持与限位。

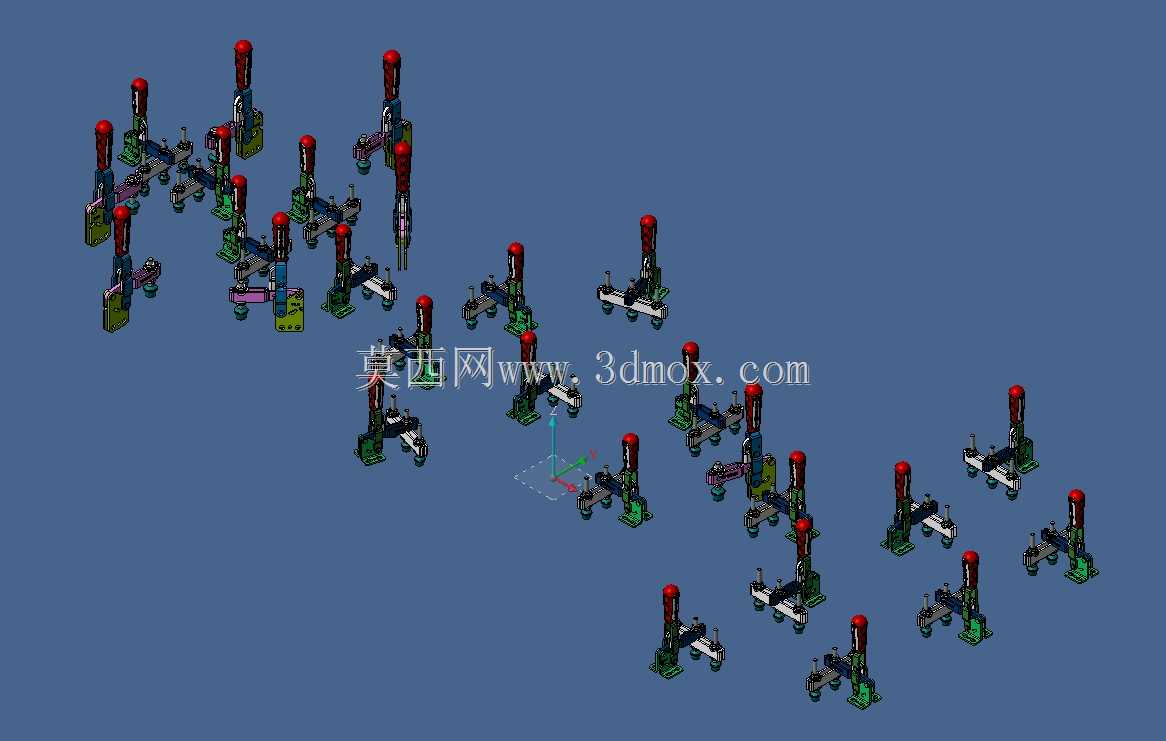

　　夹具上密集布置了多种立式压紧单元，主体多为气动夹紧方式。每个单元由支座、驱动件、压臂、压头和连接件组成，压头位置根据工件表面高度和压紧方向单独设定。部分压臂从上方垂直施压，适合压紧法兰边、板件边缘或搭接区域；部分单元采用侧向或斜向布局，用来抵消焊接过程中工件张开、滑移的趋势。不同颜色的支座和压块并不只是外观区分，在实际建模中往往对应不同规格、不同行程或不同安装方向，便于工程师在装配时快速识别功能分区。

　　定位逻辑围绕工件的关键轮廓展开。板面上可以看到小型定位块、挡销、仿形支承和异形垫块，它们分别控制工件的边、孔、角部或型面位置。对于焊接件，定位点不能盲目铺满：过定位会让薄板在受热变形时无法释放应力，导致焊后拆卸困难或工件内部残留较大应力；定位过少又无法保证拼焊间隙。该方案把主要基准集中在工件稳定的轮廓边和工艺孔附近，压紧点则靠近焊缝搭接区，使夹紧力能够直接抑制板件错边，而不是压在远离焊缝的悬空区域。

　　多个彩色箱体式模块沿工件走向排列，承担安装支座、垫高基准或集成阀组、附件的作用。模块高度并不完全一致，这是由工件的三维形状决定的。焊接夹具经常遇到同一工件上存在高低差、折弯边和多层搭接的情况，如果所有压臂都从同一高度出发，压臂会过长、刚度不足，运动轨迹也容易与工件干涉。通过不同高度的支座把驱动单元抬升到合适位置，可以缩短压臂长度，提高压紧刚度，并让压头尽量垂直于被压表面，减少侧向分力造成的工件推移。

　　从工位排布看，这套夹具并非只夹持一个简单小件，而是在一块底板上覆盖了较长的拼焊组件。工件沿底板长度方向铺放，两侧和中间均布置夹紧与定位单元，形成多点约束。这样的设计适合机器人焊接或人工半自动焊接产线：工件一次装夹后，可依次完成多个焊点或焊缝，减少反复搬运和二次找正。对于需要控制总长、对角线、孔位相对位置的框架类零件，一次装夹完成大部分焊接，有利于把热变形限制在工装约束范围内。

　　焊枪可达性是结构布置中必须重点校核的内容。图中各压紧单元之间保留了明显的通道，压臂并未在焊缝正上方形成连续遮挡。较高的立式单元主要布置在工件外侧或非焊接区域，低矮定位块靠近工件边缘，使焊枪能够从斜上方进入搭接位置。若用于机器人焊接，还需要结合焊枪姿态、焊枪喷嘴直径和电缆管线走向进行空间干涉检查；若用于人工焊接，则要保证操作者能够观察熔池并快速清理飞溅。

　　安装边界方面，底板的外轮廓、周边缺口和底部支撑面决定了夹具与工位平台的连接方式。板面孔系可用于把夹具固定到焊接工作台、变位机或线体支撑框架上；吊环位置则提示整体转运时的受力点。设计时需要确认底板下方是否存在排渣、通气或避让管线的空间，夹具上方压紧单元打开后的最高点也必须纳入安全防护和机器人行程范围。压臂抬起高度既要满足工件取放，又不能超过设备封闭防护区或与相邻工位发生碰撞。

　　在细节处理上，压头与工件接触处宜采用可更换垫块，以适应不同板厚并避免压伤表面；定位销和挡块需要考虑焊渣飞溅后的清理难度；靠近焊缝的部件应尽量减少水平积渣面。夹具底板上开设的若干镂空槽和孔位，除减重和安装外，也有助于焊渣、打磨粉尘和冷却液下落，减少现场清理对定位精度的影响。整体结构强调的是刚性基准、模块化夹紧和焊接操作空间之间的平衡，适合作为多拼点焊件工艺装备的设计参考。
