往复式管件焊接工装夹具护铁结构

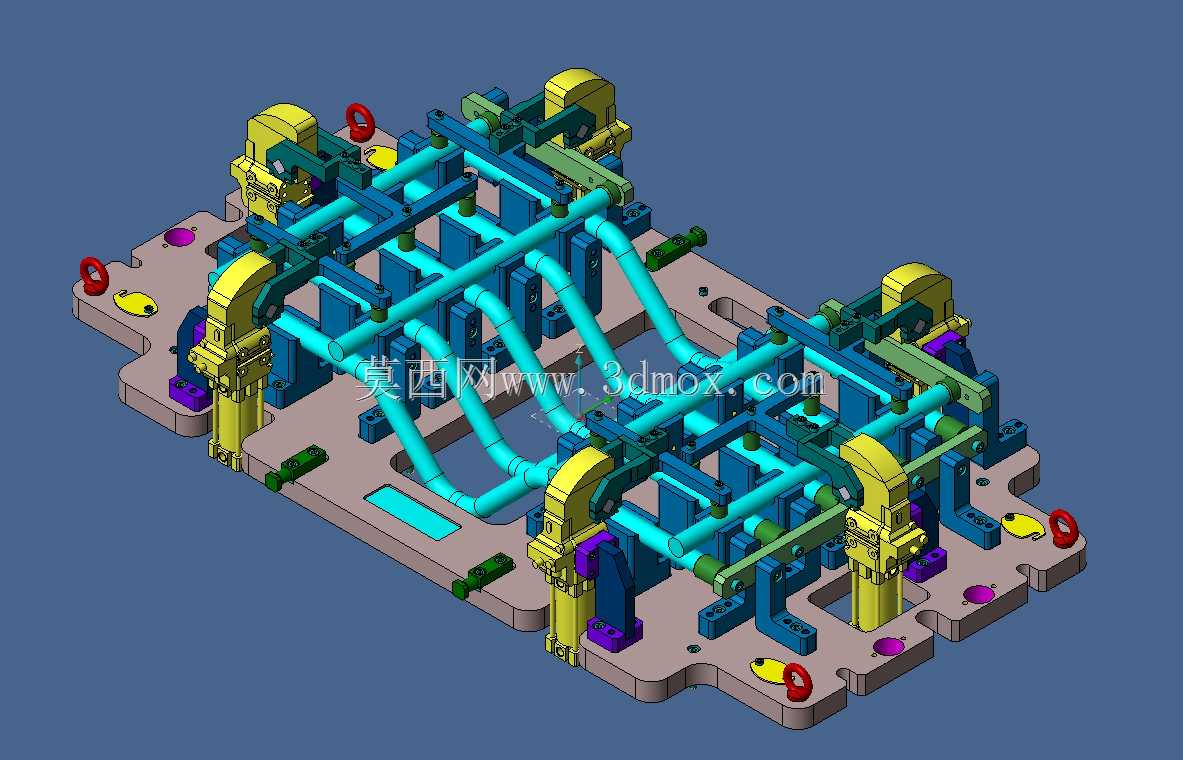

　　这套三维结构面向多管并行焊接工位，核心作用是把细长管件在焊接前稳定约束在设计坐标内，减少人工反复找正带来的位置偏差。底座采用带减重孔和吊装孔的平板式承载形式，周边布置红色吊环，既方便整套装夹单元在车间内转运，也能在固定到焊接平台时提供明确的锁紧边界。底板上的紫色垫块承担局部支撑与高度补偿，使工件下方留出焊枪操作空间，避免夹具本体过于贴近焊缝热影响区。

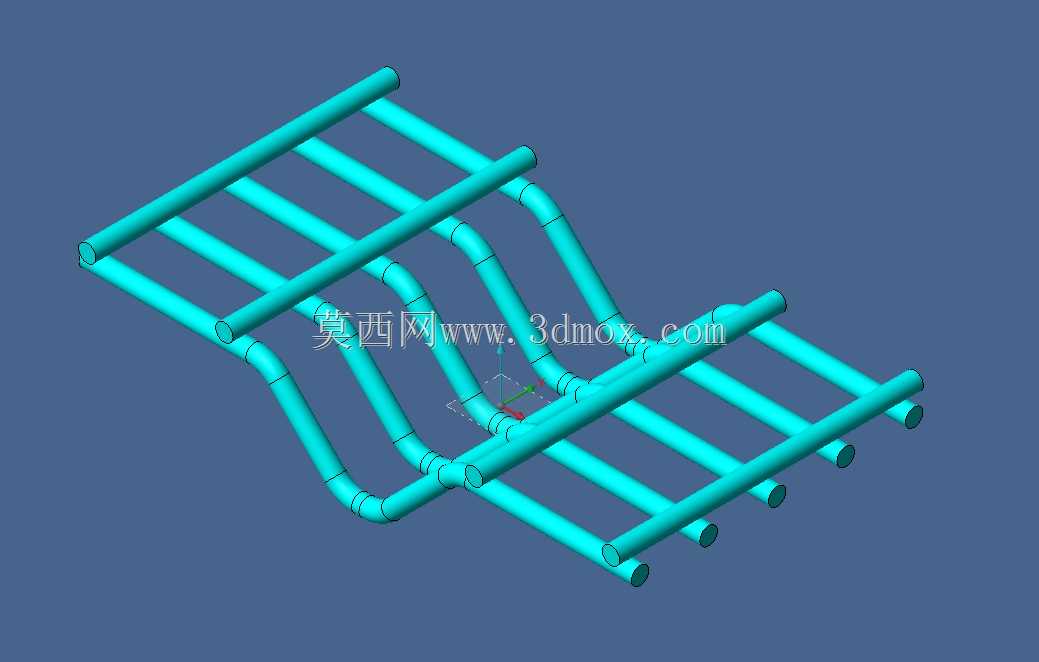

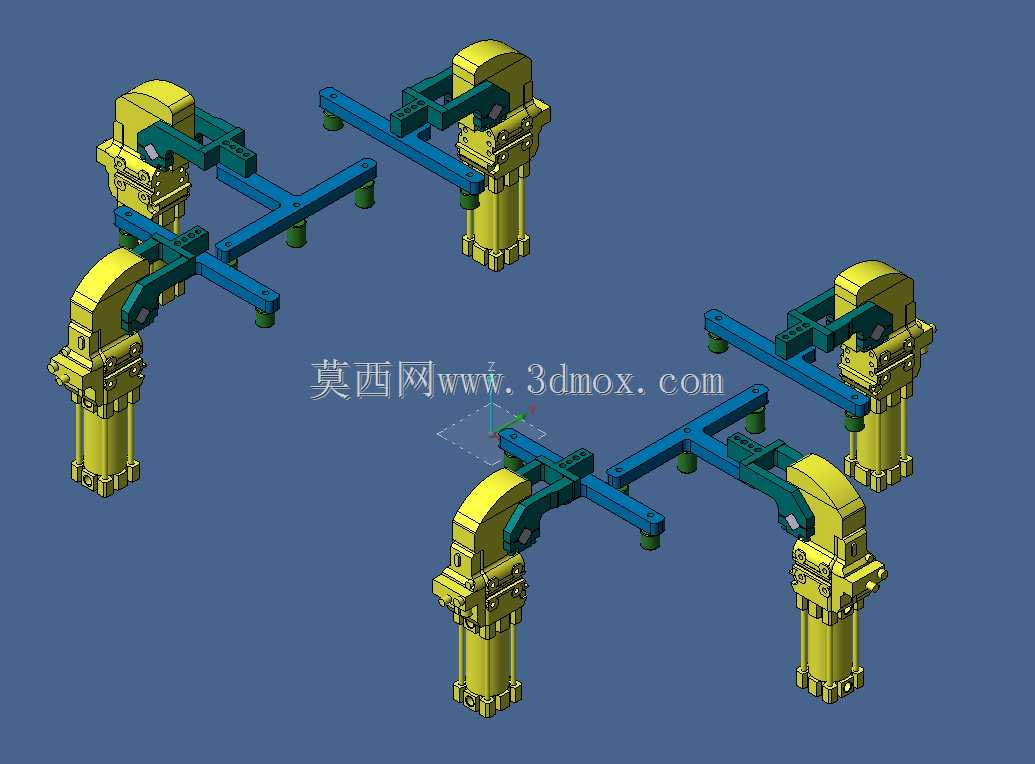

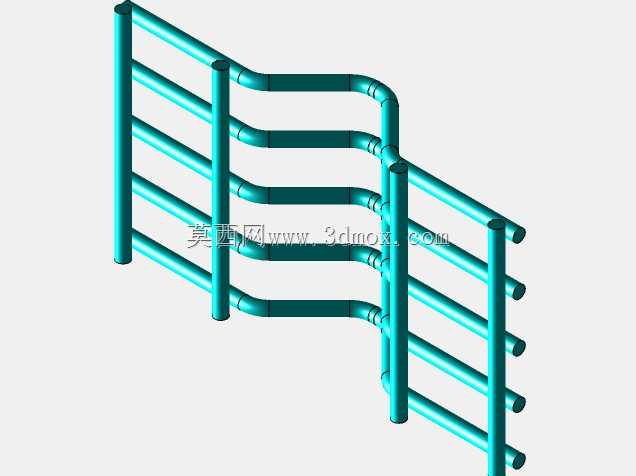

　　从布局看，青色管路代表被焊或被定位的细长构件，多根管件呈平行与转折组合，空间走向复杂。若仅靠单点压紧，管件在焊接热变形和自身重力作用下容易产生扭转、上浮或侧向偏移，因此结构中沿管件长度方向设置了多处支撑与压臂。黄色立式夹紧单元分布在底板两侧和关键节点附近，通过铰接压臂实现快速开合；压头接触位置避开主要焊缝，同时把力传递到靠近管件约束点的区域，保证装夹后管路轴线连续、接口相对位置稳定。

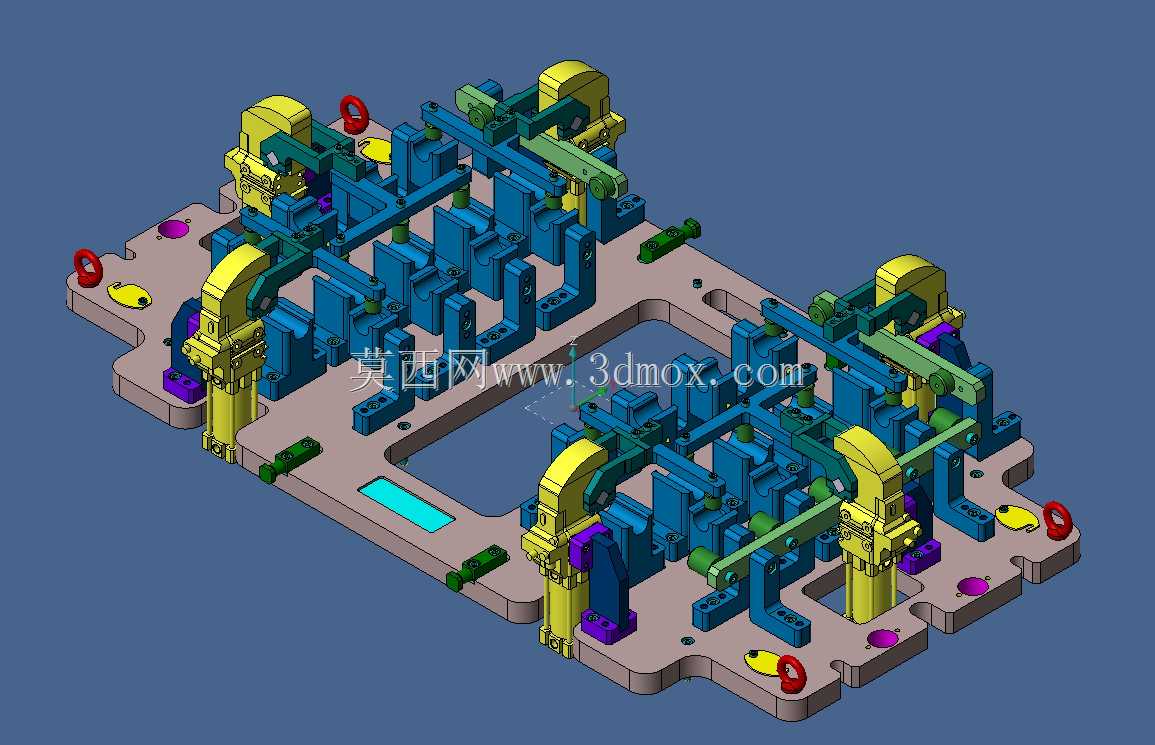

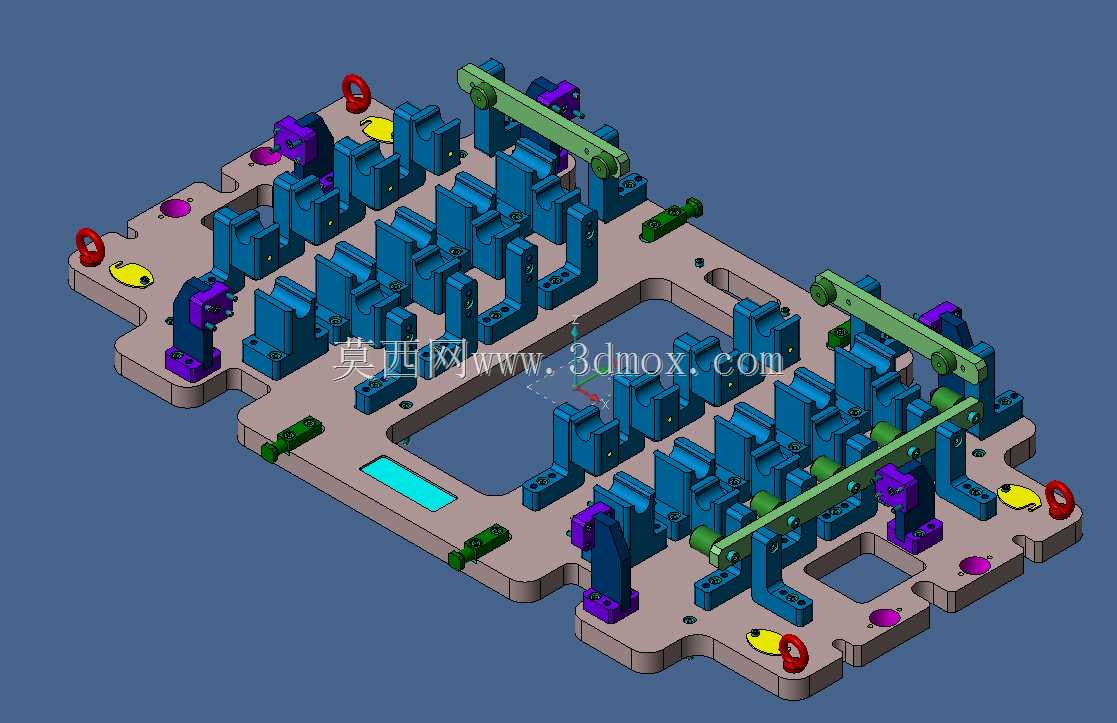

　　蓝色框架和横梁构成夹具的骨架，承担定位块、压臂、限位块和辅助支撑的安装基准。框架并非单纯堆料，而是按照管件走向留出中空通道，使焊枪、人员操作和后续清渣都有可达空间。多处绿色小元件对应限位或可调支撑点，用于在试制阶段修正管件高度、角度和端部对接间隙。对于小批量、多品种焊接件，这种可调结构比整体焊死夹具更有实用价值：当管件直径或折弯半径小幅变化时，可通过更换垫块、调整压头位置来复用底板和主框架。

　　护铁相关结构主要体现在靠近焊接区域的防护与承载设计上。夹具在焊缝附近设置隔离、挡护和耐磨接触面，使焊接飞溅、热辐射和误触碰不会直接损伤主要定位面。黄色压臂与蓝色支架的层次分工清晰：压臂负责从上侧或侧上方锁定工件，支架负责保持压臂回转轨迹和压紧力方向；底板上的深色定位块则限制管件横向自由度。三类构件组合后，形成底面支撑、侧面定位、上方压紧的完整约束链。

　　在实际车间场景中，这类工装常用于框架管、冷却管、排气支管或类似多通路焊接组件的预装。工人先将各段管件放入定位槽，再通过端部挡块确认长度方向位置，随后依次闭合两侧快速夹钳。夹具保证的不是单一零件的外形，而是多个管件之间的相对空间关系，包括中心距、平行度、弯头朝向以及端部法兰或接头的对接姿态。焊接顺序上，通常先固定关键交点，再分段施焊，夹具的多点约束可以抑制热收缩造成的累积偏差。

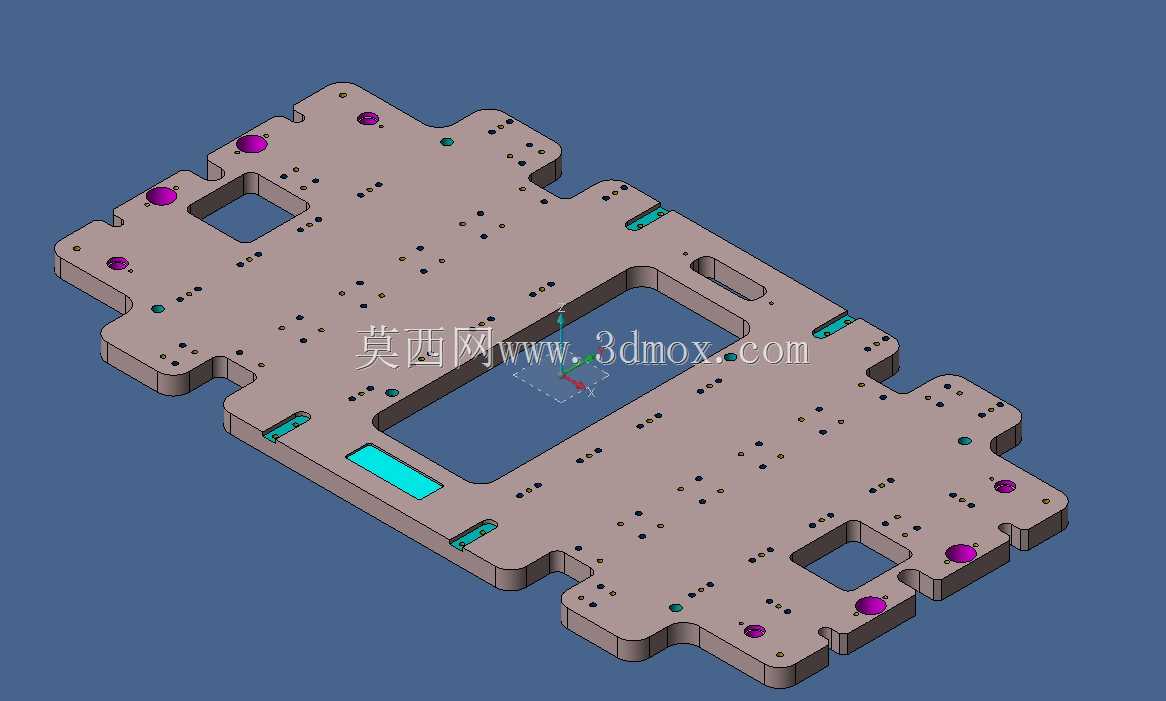

　　外形边界方面，整体为长方形平台布置，长宽方向由底板外轮廓决定，上方夹紧单元形成主要高度包络。底板边缘的开孔可用于螺栓固定、定位销连接或吊装，安装到滚轮架、焊接工作台或人工焊接工位时，需要保证底板底面平整落位。夹具最高处为立式压臂组件，设计时应预留焊枪进出和人员观察焊缝的空间；底部垫块高度则要兼顾工件悬空量，过低会影响背面焊接与散热，过高会降低管件稳定性。

　　建模思路上，该结构把底板、骨架、定位块、压臂、护铁和吊具分成独立装配层级，便于检查运动干涉。压臂打开状态下，工件应能从上方或侧方顺利取放；闭合状态下，压头不能与管件焊缝重叠，也不能把薄壁管压出局部凹陷。细长管件的支撑间距需要结合管径和壁厚考虑，跨距过大时焊接热影响区容易产生弯曲，跨距过小则会占用焊枪通道。图中多点支撑正是围绕这一矛盾展开，在保证可达性的同时提高约束密度。

　　结构细节还体现了维护便利性。易受飞溅粘附的接触面可采用可更换垫块，磨损后不必拆卸整台夹具；红色吊环和底板开孔使整体翻转、吊运和清洁更方便；夹紧单元周围留出扳手空间，方便调整压头行程。对于焊接工装设计人员，该模型的参考价值在于如何把复杂管路的空间定位转化为底板上可制造、可装配、可调节的机械约束，并在焊缝附近通过护铁和避让结构平衡防护、操作与精度。
