汽车齿轮齿条转向传动机构总成

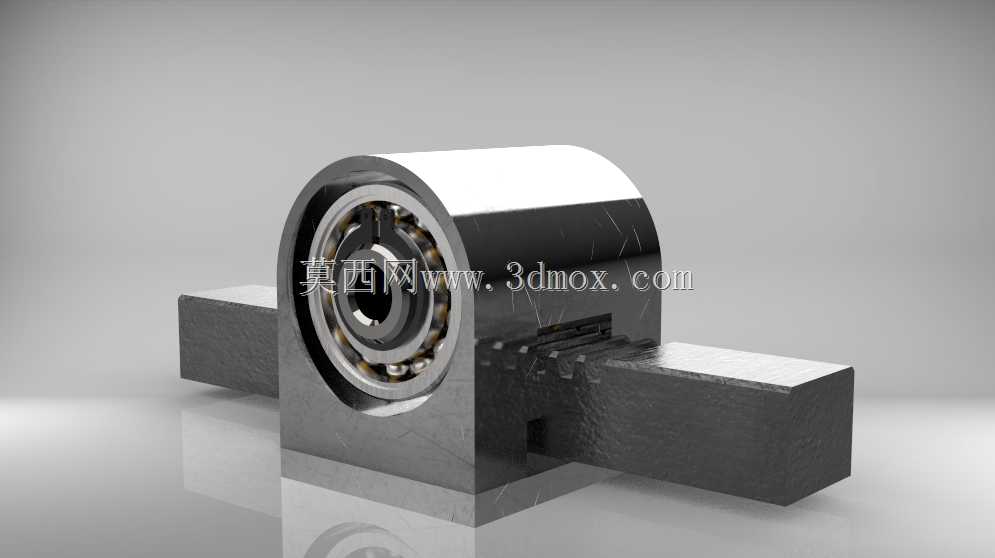

　　这套齿轮齿条转向传动机构是汽车底盘转向系统里的核心执行部件，整套三维结构完整还原了小齿轮、齿条、支承轴承、轴向限位卡环以及安装基座的全部配合关系，在乘用车、轻型商用车的前轮转向布置中应用极为广泛。不同于循环球式转向器，齿轮齿条结构直接把转向轴输入的旋转运动转化为齿条的轴向直线位移，传动链短、啮合间隙小、转向响应直接，这也是目前前置前驱车型普遍采用该方案的主要原因。

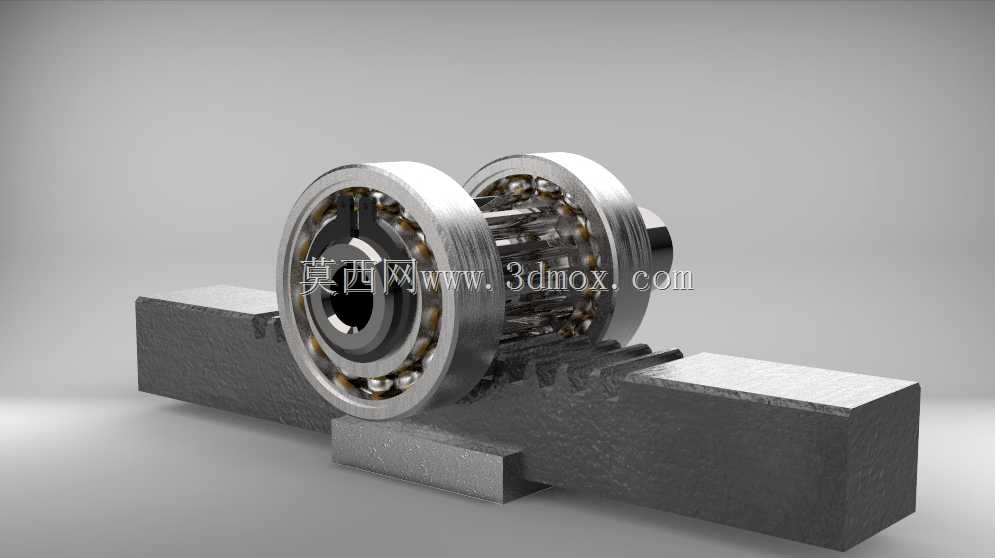

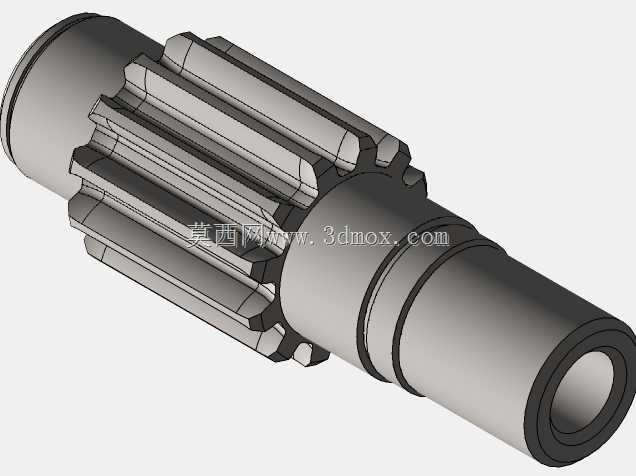

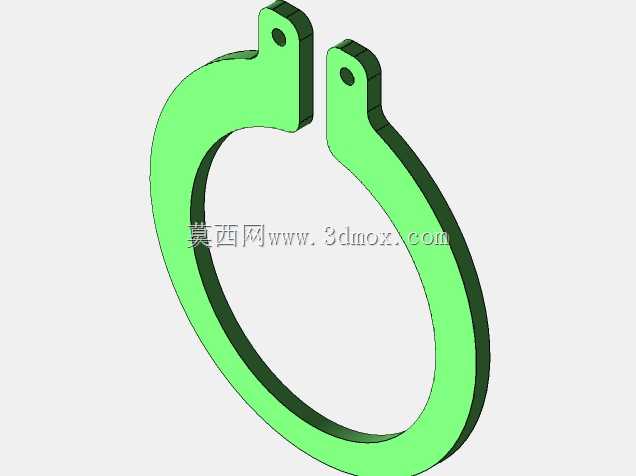

　　从实际装车边界来看，小齿轮输入端通过花键与转向管柱下轴相连，输入轴上加工有渐开线花键段，用于传递方向盘扭矩并补偿少量安装角度偏差。齿轮轴两端采用深沟球轴承支承，轴承外圈压入壳体座孔，内圈随轴转动，图中两个带滚珠的环形件即为支承轴承；轴承外侧布置轴用弹性挡圈，也就是画面中的两个开口卡环，用于限制轴承外圈的轴向窜动，承受齿轮啮合过程中产生的轴向分力。挡圈槽的位置和深度在建模时需要严格对照轴径与轴承宽度，槽底圆角过小会造成应力集中，挡圈装入后应低于轴表面且留有规定的侧向间隙。

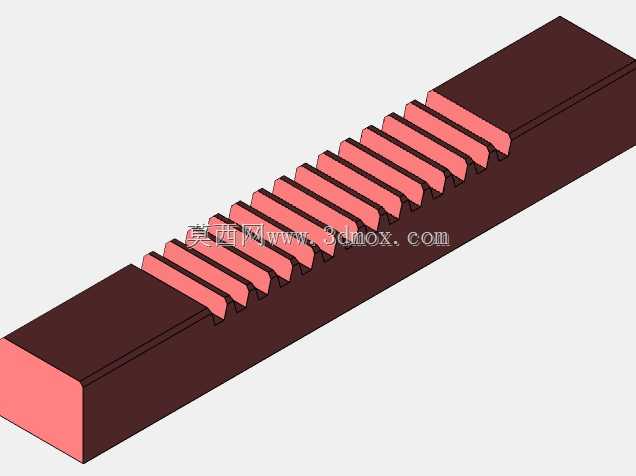

　　齿条是一根沿长度方向加工有直齿的长条形零件，齿形与小齿轮相啮合，齿条背部由导向衬套和压块支承，压块后方通过弹簧提供预紧力，自动补偿齿面磨损带来的啮合间隙。齿条两端加工有连接螺纹或球头座，用于连接转向横拉杆，横拉杆再通过球头销与转向节相连；当小齿轮转动带动齿条左右移动时，两侧横拉杆一推一拉，带动车轮绕主销偏转，从而实现车辆转向。齿条的有效行程直接决定了车轮的最大转角，行程过长会导致拉杆与悬架、制动管路发生运动干涉，行程不足则转弯半径过大，因此在总布置阶段就要结合轮距、主销偏移距和梯形机构参数反复校核。

　　设计这套机构时，首先要确定的是传动比，也就是小齿轮转动一圈对应齿条移动的距离，它由齿轮齿数、模数和压力角共同决定。乘用车转向器通常选用模数2到3之间的渐开线齿形，齿轮齿数取6到8齿，配合齿条获得适中的转向灵敏性；齿数过少会产生根切，需要进行变位修正，变位系数的选取要同时保证齿顶不变尖、重合度大于1.2，避免转向过程中出现卡滞或冲击。齿条齿部一般做感应淬火处理，表面硬度达到HRC55以上，芯部保持韧性以承受冲击载荷，齿轮材料多用20CrMnTi渗碳淬火，两者配对时要注意硬度差，防止软齿面过早磨损。

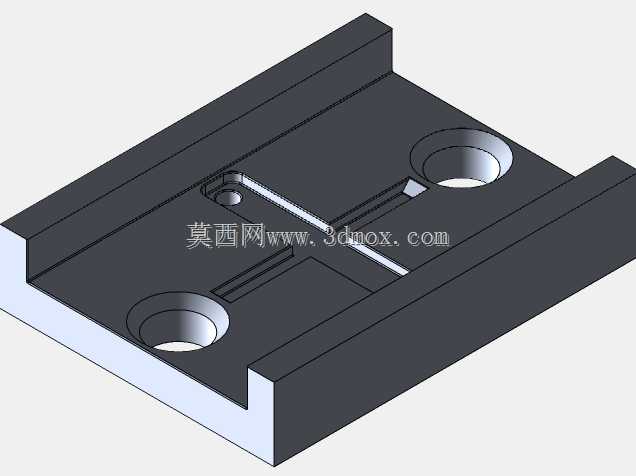

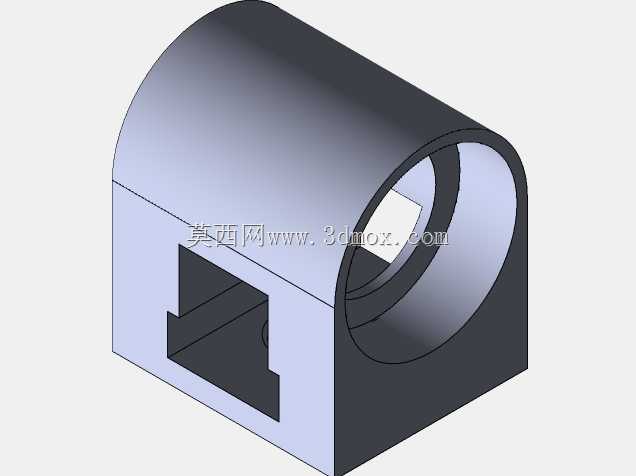

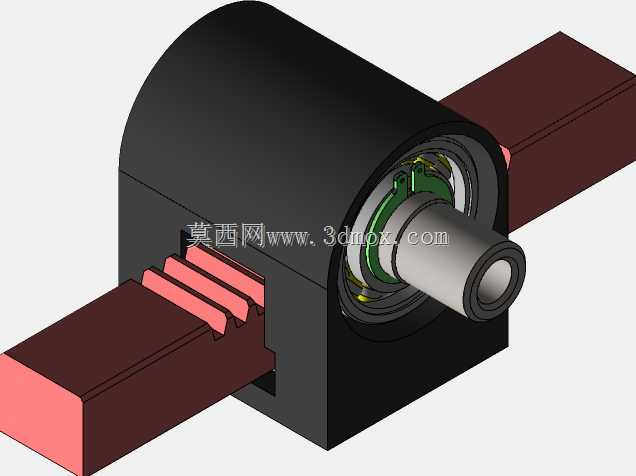

　　安装基座部分还原了壳体与齿条衬套的支承结构，壳体多采用铝合金压铸成型，既保证刚度又控制非簧载质量；壳体上的安装耳通过橡胶衬套与副车架相连，衬套的径向刚度要足够传递转向力，轴向则保留一定柔度来隔离路面冲击。建模时需要重点检查的运动干涉点包括：齿条在全行程位置时齿端不得脱出齿轮啮合区，横拉杆球头在悬架上下跳动加转向的复合工况下摆角不得超过球头允许的最大锥角，防尘罩的拉伸压缩量要覆盖齿条全程，防护罩褶皱处不能与周边线束、制动软管摩擦。

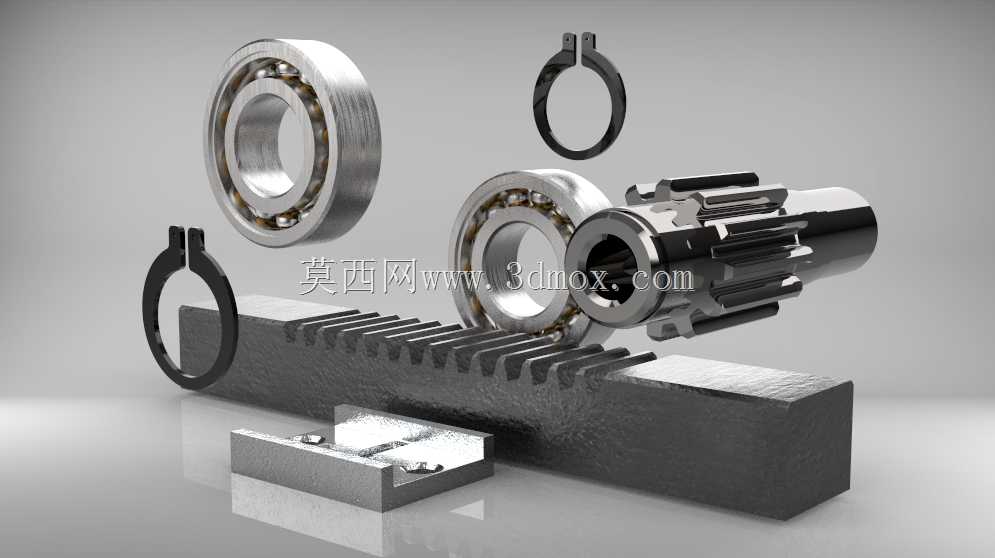

　　从三维结构表达来看，爆炸视角把轴承、卡环、齿轮轴、齿条和基座分层展示，能够清晰看到各零件的装配顺序：先将轴承压入壳体，再装入齿轮轴，随后放入轴用挡圈锁定，齿条从壳体侧向穿入与齿轮啮合，最后装入导向压块、弹簧和端盖。这种结构在维修拆解时也遵循同样路径，挡圈需用卡簧钳撑开取出，强行敲击会损伤轴承滚道。对于从事底盘设计的工程师而言，这套模型可以直接用于转向梯形校核、DMU运动仿真以及与悬架、转向管柱的周边布置干涉检查，帮助在方案阶段就把啮合间隙、预紧力、安装点刚度和行程边界这些关键参数确定下来，减少后期台架与道路试验中出现的转向异响、回正不良和跑偏问题。
