VOG1700榴弹弹药结构外观造型

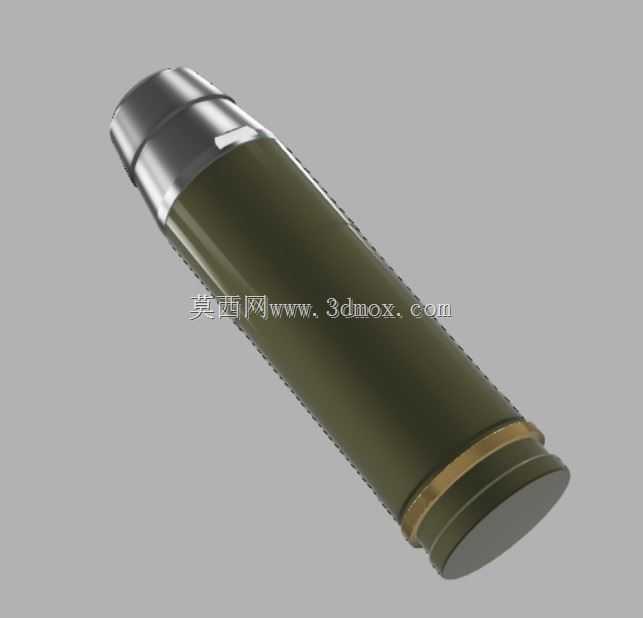

　　该弹体结构在单兵面杀伤装备体系中承担近距离集群目标压制、简易工事破障与轻型掩体毁伤任务，常见配属于下挂式榴弹发射器或同口径单兵榴弹发射装置，在班组作战、城镇清剿、山地攻防场景中，可填补步枪直射火力与迫击炮间射界空白，对暴露步兵、轻型装甲车辆外露组件、土木工事形成有效毁伤。整体外形采用圆柱弹身加弧形弹头的经典旋成体布局，弹身主体为深橄榄绿色涂装，对应军用制式弹药的防腐耐磨表面处理工艺，弹头段为银灰色金属机加工质感，对应弹体头部引信安装座与风帽结构，弹身尾部设置两道环形黄铜色凸台，为弹体入膛定位台阶，与发射筒内壁膛线起始段配合，完成入膛轴向定位与闭气间隙控制。

　　从结构设计逻辑来看，弹体头部直径略小于弹身主直径，通过锥度过渡段平滑衔接，该锥段一方面为引信提供安装基准面，保证引信触发轴线与弹体飞行轴线同轴度，避免着靶时引信触发失效；另一方面弧形弹头可大幅降低飞行过程中的空气压差阻力，优化外弹道飞行稳定性，提升有效射程内的落点精度。弹身圆柱段外圆加工有细密的周向滚花纹理，该结构并非装饰特征：一是在手工装填弹药时，增加操作人员手套与弹体表面的摩擦力，避免沾油、沾水状态下装填打滑；二是弹体入膛后，滚花凸起可与发射筒内壁形成微量过盈配合，在发射药点燃初期增强闭气效果，减少火药燃气泄漏，保证弹丸初速一致性。

　　尾部的两道环形凸台为弹带定位结构，前侧凸台为闭气弹带基座，后侧凸台为膛内轴向限位面，凸台外径与发射药室适配段内径匹配，装填到位后限位面抵住药室定位台阶，保证底火与发射机击针的轴向间距处于设计公差范围内，避免击针打击行程不足出现哑火。弹体尾部端面为平底结构，内部预留发射药容纳腔，底火安装孔同轴布置在尾端中心，与击针轴线完全对正。

　　在安装边界与尺寸适配层面，该弹体的最大外圆直径需严格匹配对应发射器的膛室内径，单边间隙控制在0.1至0.2毫米区间，间隙过大将导致火药燃气泄漏、初速离散度升高，间隙过小则会出现装填卡滞，在低温环境下弹体表面凝霜、沾附泥沙时无法顺利入膛。弹体总长度需适配发射器的供弹行程与闭锁空间，弹头锥段长度不能超出膛口导向段范围，保证装填到位后弹头完全进入膛线起始区。头部引信安装段的外螺纹规格、端面密封槽尺寸均遵循同口径弹药的通用接口标准，可互换适配触发引信、延期引信等不同功能引信组件，引信旋紧后端面与弹体锥段贴合，无突出台阶，避免飞行过程中产生附加气动阻力。

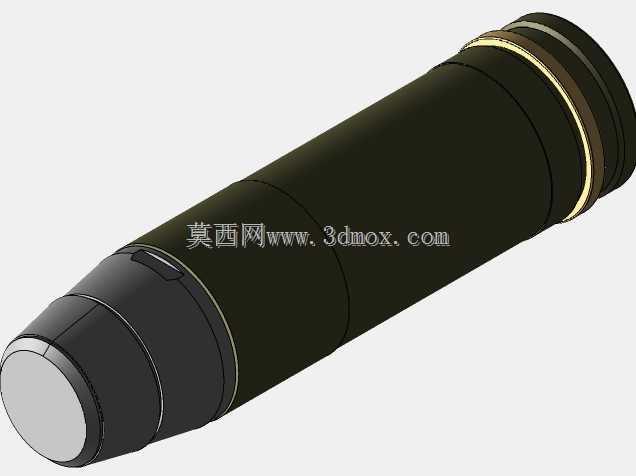

　　从三维结构建模的工程实现角度，该弹体所有回转体特征均可通过旋转特征一次性生成主体轮廓，后续周向滚花特征采用圆周阵列切槽方式实现，既还原表面防滑纹理的几何形态，也控制模型整体面数，满足渲染展示与结构干涉检查的使用需求。弹体不同材质区域的分面清晰，金属弹头、涂装弹身、铜质弹带的材质边界与实际零件装配分界完全对应，不存在特征错位。在实际装备配套场景中，该类弹药的结构尺寸公差控制极为严格，弹体外圆的圆柱度、弹头与弹身的同轴度、尾端定位面与弹体轴线的垂直度都直接影响射击精度与动作可靠性，建模过程中对各段配合尺寸的还原，可为装备结构演示、装填动作仿真、弹道模拟计算提供精准的几何载体。
