MP5冲锋枪全剖内部结构三维造型

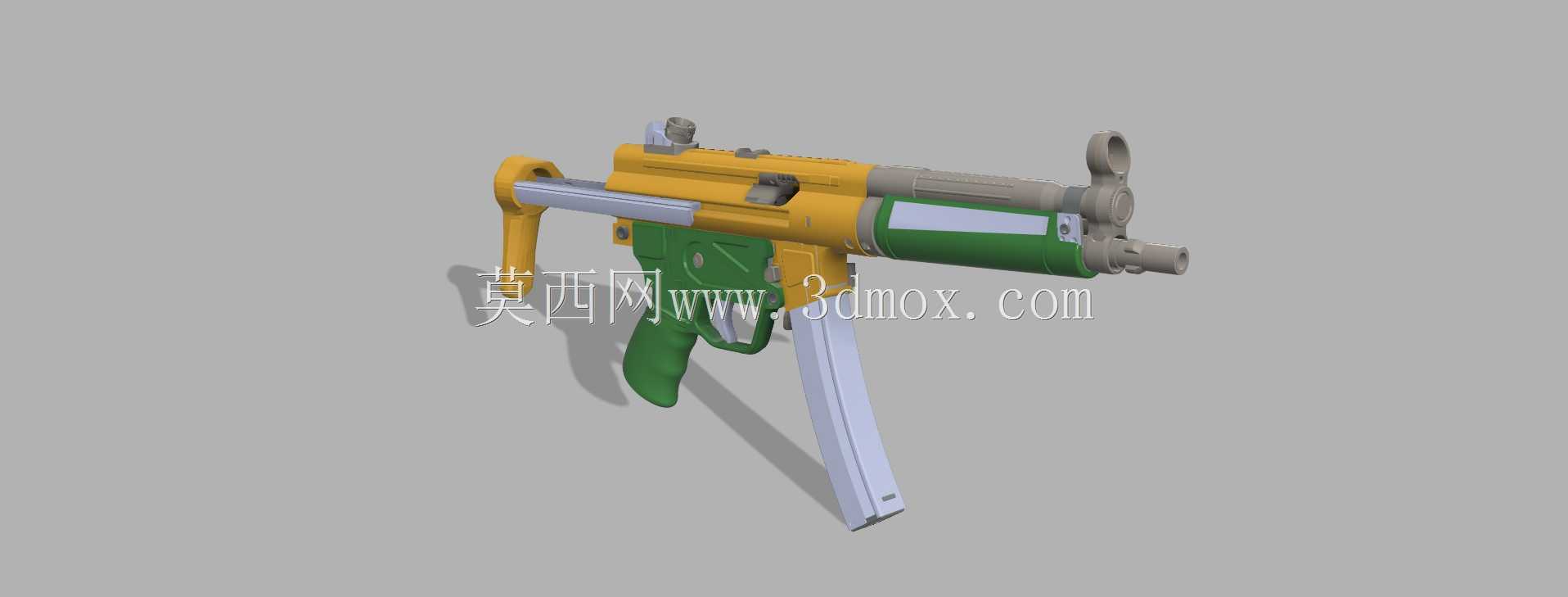

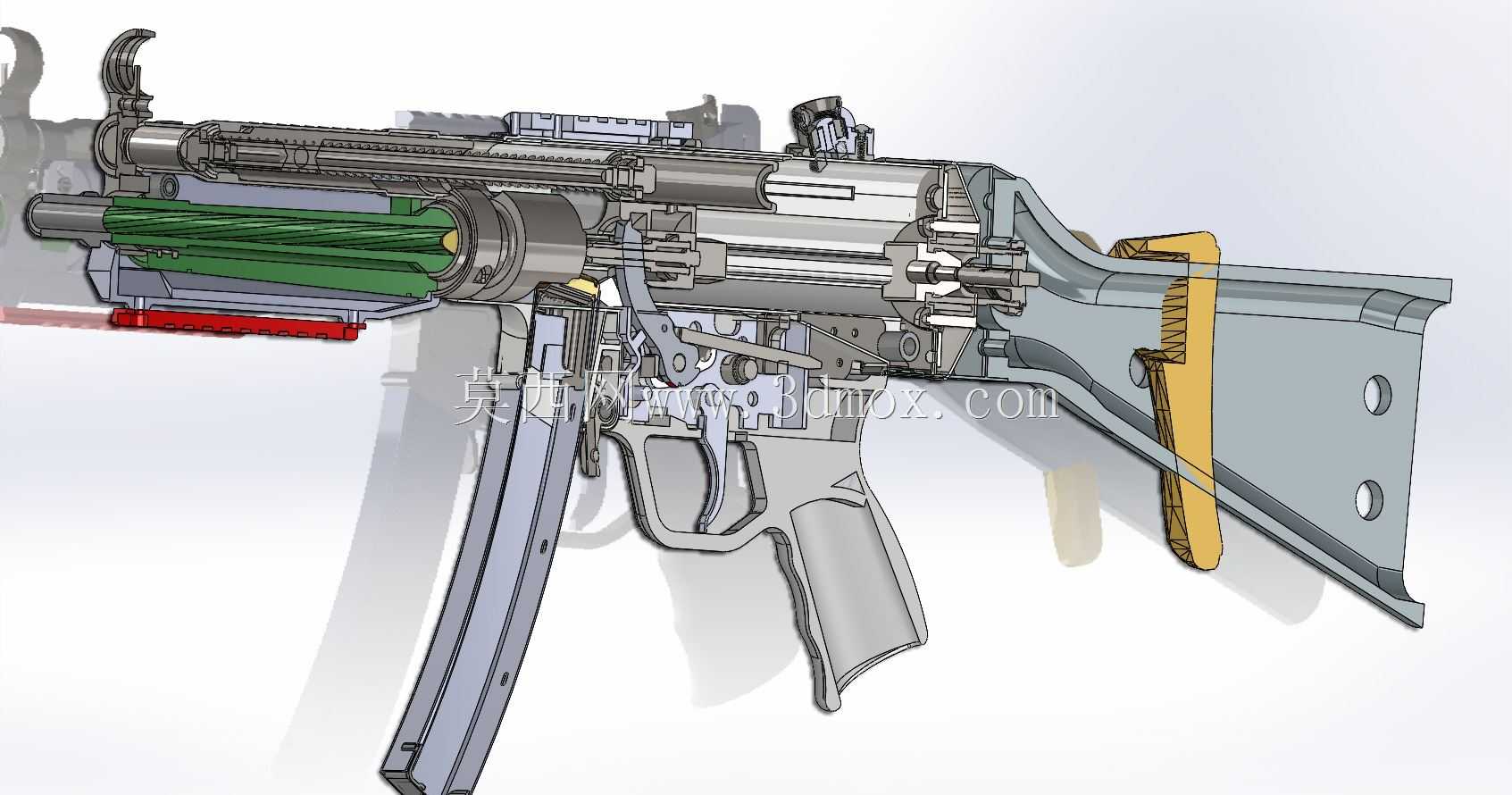

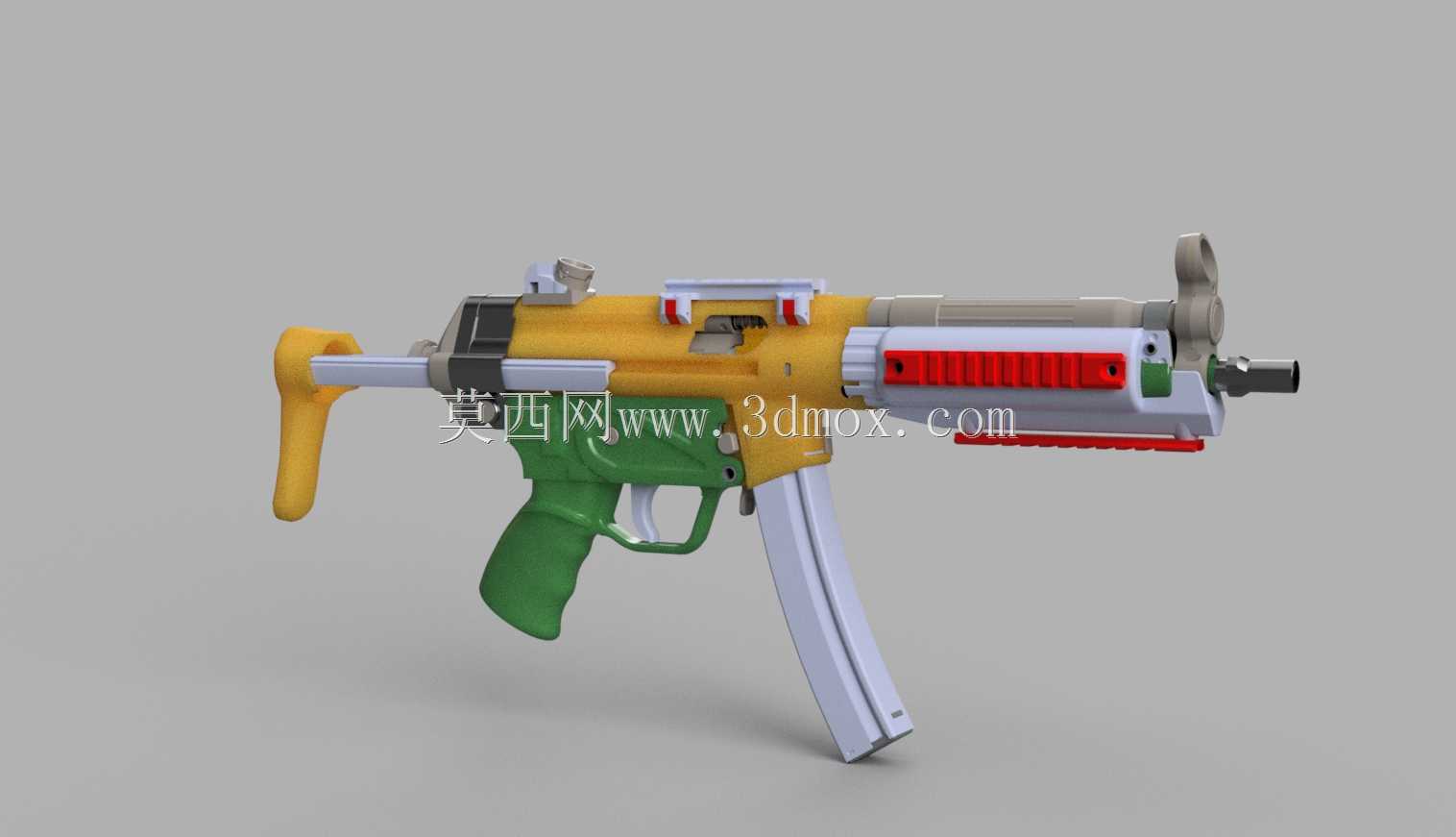

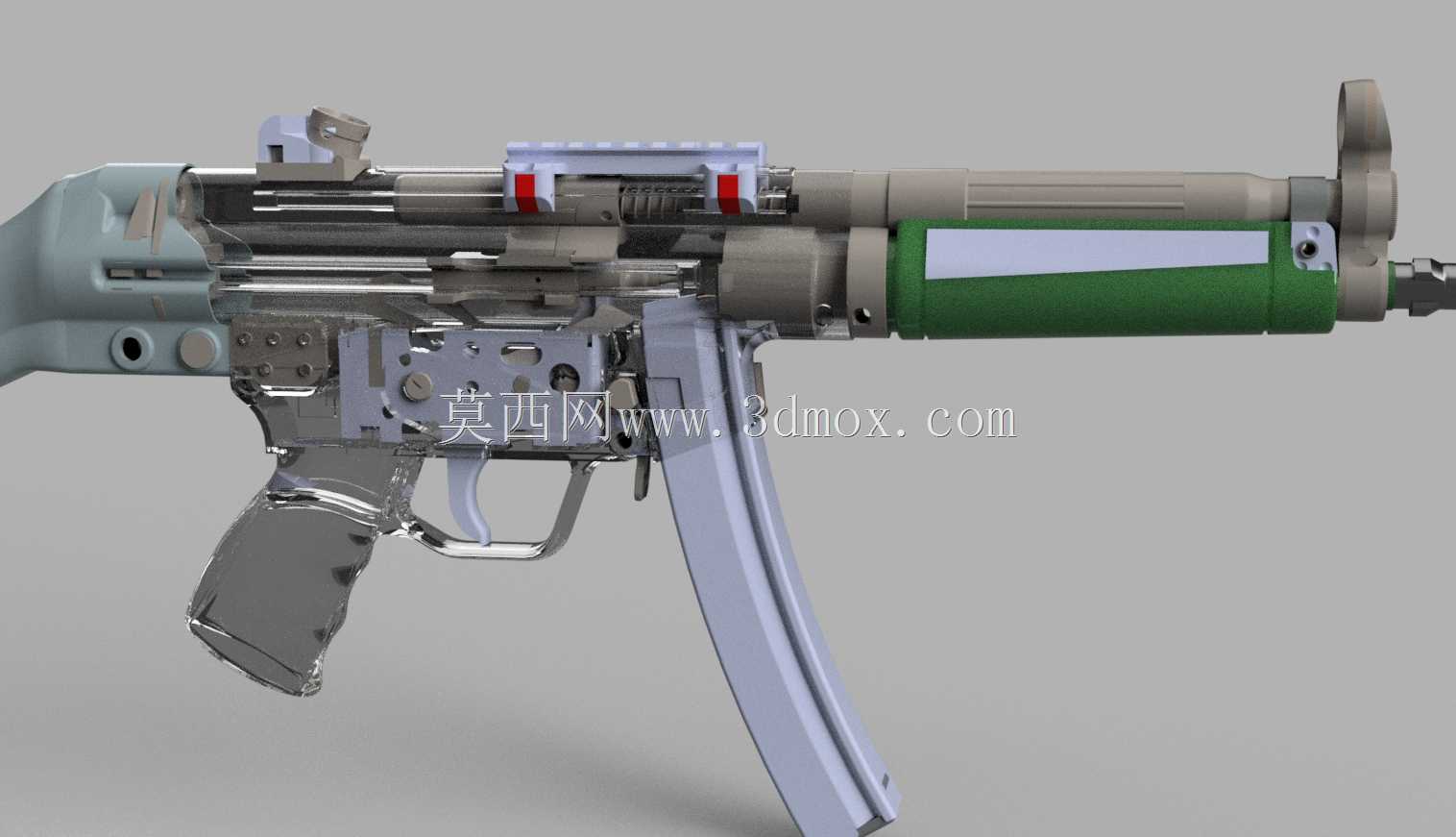

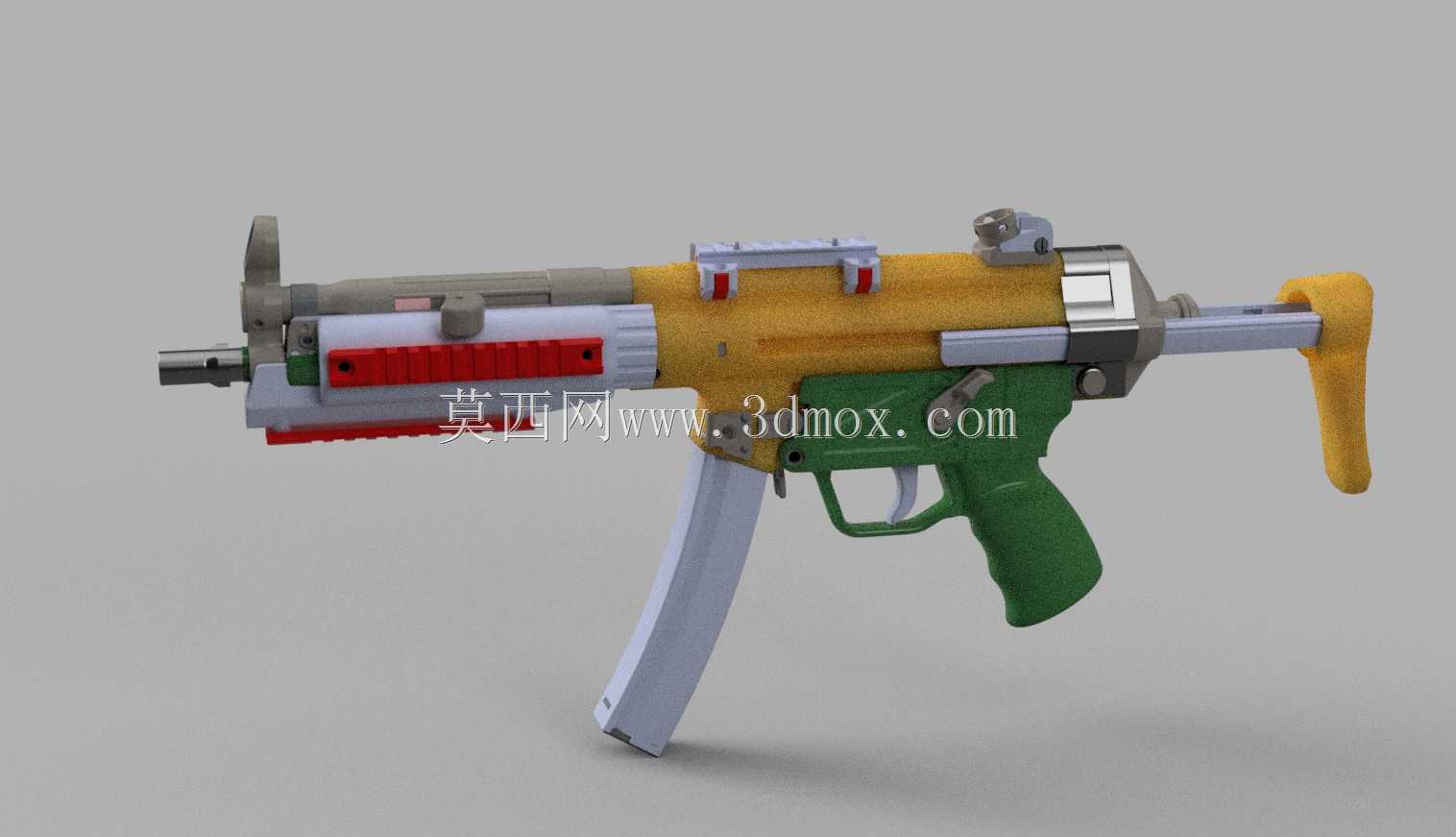

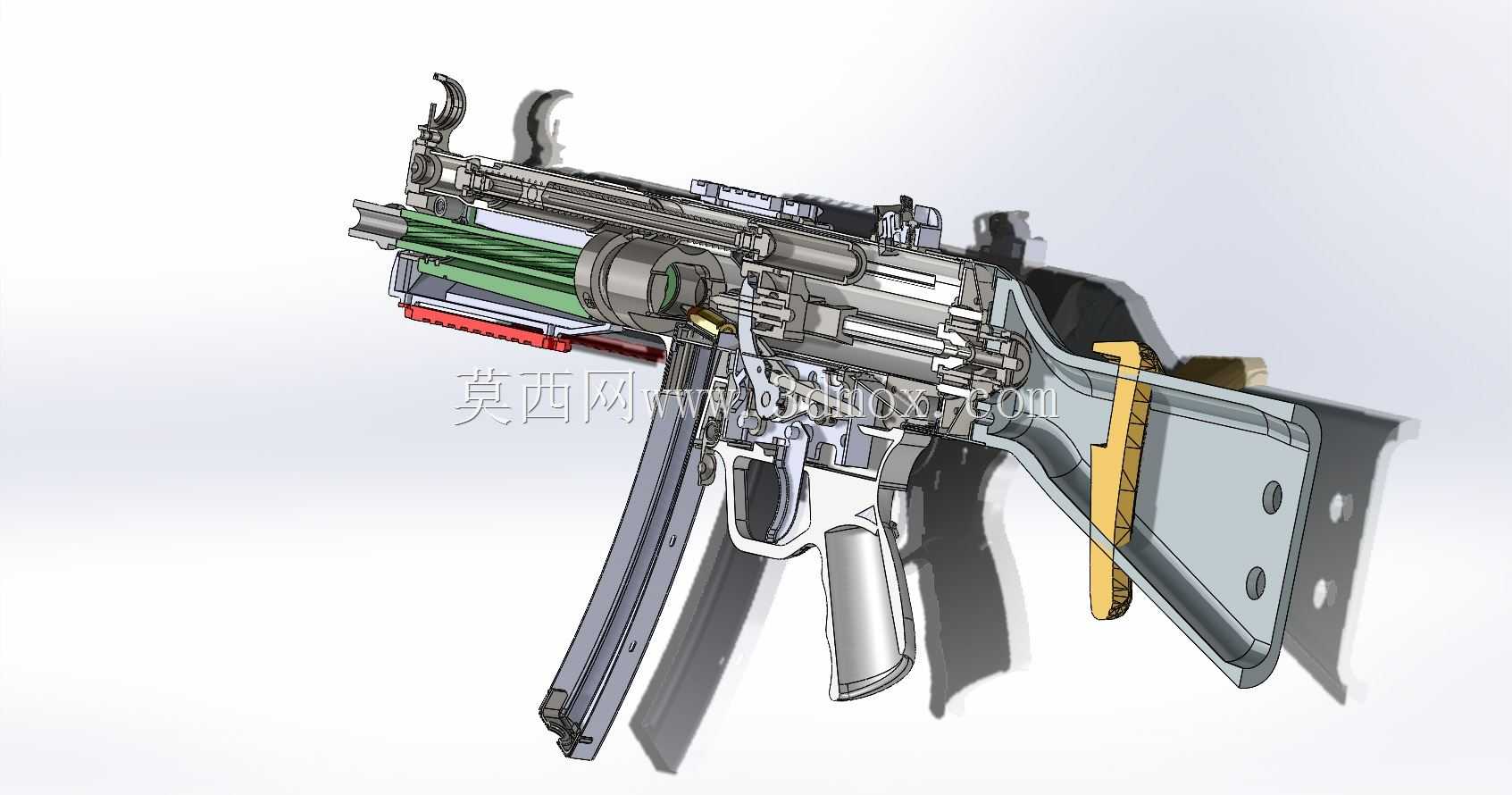

　　这套枪械结构三维造型采用全剖视表达方案，将MP5冲锋枪的枪管节套、滚柱闭锁组件、枪机框、复进簧导杆、扳机连杆、阻铁、弹匣托弹板以及折叠枪尾的装配关系完整剖开呈现，不同功能零件通过差异化着色区分，绿色区域对应枪管内膛与导气配合段，黄色高亮件为发射机座内的保险与单发连发控制杆，红色薄层标识弹匣抱弹口的限位接触面，让原本封闭在机匣内部的运动逻辑可以直接在三维环境中观察。从结构设计思路来看，该枪采用半自由枪机滚柱延迟开锁原理，建模时重点还原了两颗对称闭锁滚柱在枪机楔块斜面作用下，向外卡入枪管节套闭锁槽的配合位置，剖视视角能够清晰看到枪机框后坐过程中，楔块斜面先收拢滚柱、延迟枪机后坐速度的几何关系，这一结构的核心尺寸边界在于滚柱直径、

　　楔块斜角与节套卡槽深度的匹配，建模过程中需要保证闭锁状态下滚柱外伸量与卡槽深度完全贴合，同时开锁行程中滚柱能够完全收回到枪机两侧的容纳孔内，避免后坐运动出现卡滞。供弹部分的建模还原了弧形双排弹匣的内部曲线，托弹簧、托弹板的堆叠位置以及抱弹口对最上方枪弹的限位角度都按照实装装配关系搭建，弹匣插入机匣弹匣井后的插入深度、卡扣配合位置也做了对应约束，能够直观展示枪弹从弹匣上升到进弹位置、再被枪机推进弹膛的供弹路径。外形与安装边界方面，整体造型保留了冲锋枪紧凑的布局特征，枪管轴线与枪托支撑点的重合关系在剖视中清晰可见，护木内部包裹的枪管配合段、机匣尾部与折叠枪托的铰接轴位置、握把内发射机组件的排布空间都按照实际装配层级拆分，扳机的转动支点、

　　快慢机拨杆的转动行程、握把片的包覆轮廓均保留了真实的装配间隙。这类全剖三维结构在轻武器教学、枪械原理演示、反恐装备实训以及机械结构课程中具备很强的实用价值，观察者不需要拆解实物就能直接看清每一个零件在自动循环中的运动轨迹，工程人员在做类似自动武器结构论证、闭锁机构参数校核、供弹路径干涉检查时，也可以借助该造型快速梳理零件之间的配合关系，排查运动行程中可能出现的碰撞干涉，理解延迟闭锁结构相较于自由枪机式在膛压控制、后坐力分摊上的设计逻辑。
