车载式剪叉升降作业平台车结构设计

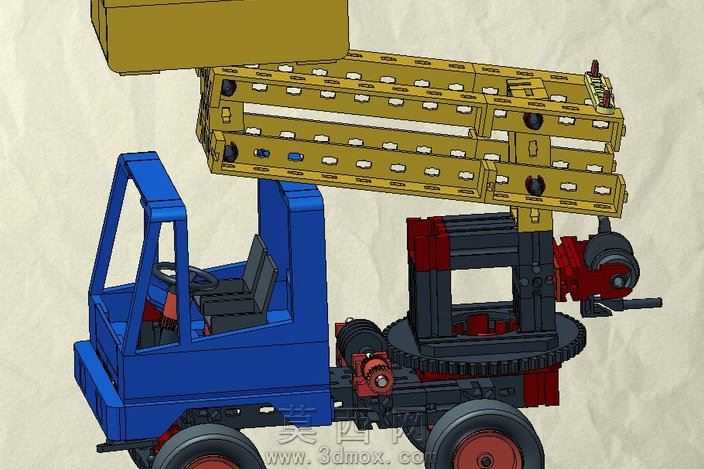

本作品为车载式升降作业平台的三维参数化模型，整体采用轮式自行走底盘搭配多级剪叉升降机构的组合构型，建模过程严格遵循机械设计通用规范，对各功能模块的装配关系、运动干涉情况做了完整校验。底盘部分采用类工程车辆的驾驶室布局，建模时还原了驾驶室的框架结构、操控位布局、行走轮组与转向机构的基础形态，驾驶室主体赋予高饱和度蓝色工程塑料质感的材质，轮胎采用黑色橡胶材质搭配深色金属轮毂，还原真实行走部件的视觉特征。底盘中部搭载回转支撑结构，建模时完整还原了回转齿圈的齿形轮廓、周边驱动组件的安装位，可实现上部作业机构的周向回转功能，拓展作业覆盖范围。上部升降机构采用多级剪叉臂架结构，臂架上预留了多组等距安装孔位，用于适配不同升降高度的锁止、驱动组件安装需求，臂架主体赋予金黄色金属材质，搭配黑色的铰接销轴、红色的液压驱动组件，不同功能部件通过差异化材质色彩做清晰区分，便于直观识别各模块功能。剪叉臂架末端连接作业承载平台，平台采用平板式承载结构，边缘预留防护组件安装位。建模过程中对剪叉机构的铰接转动副、回转支撑的旋转副、行走轮的转动副均做了运动约束设置，可模拟升降举升、回转调整、行走移动的全流程动作，验证了各部件在极限行程下无结构干涉。材质渲染阶段针对金属结构件做了哑光金属质感调整，橡胶部件做了微粗糙表面处理，驾驶室覆盖件做了轻微反光的工程塑料质感调整，整体视觉效果贴近真实工程设备的外观表现。设计过程中重点考量了设备的作业稳定性，底盘布局预留了配重安装空间，剪叉臂架的铰接点位置经过多轮调整，确保举升过程中受力均匀，各结构件的连接强度满足高空作业的载荷需求，整体模型完整还原了该类升降作业设备的核心结构特征，可作为同类产品结构设计、方案演示的参考载体。
