剪叉式手动螺旋升降支撑装置

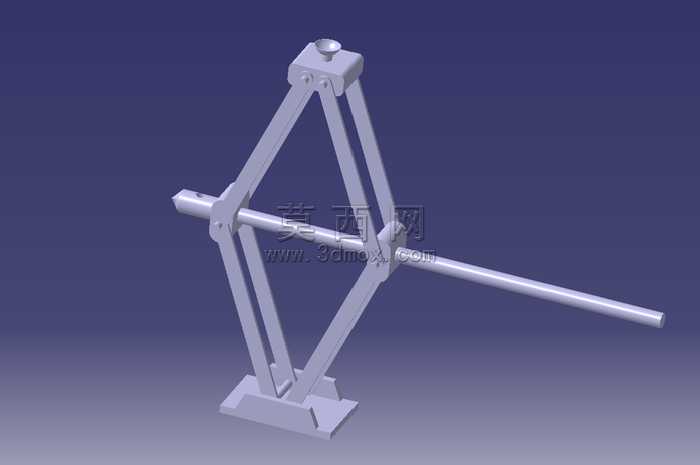

本作品为剪叉式手动螺旋升降支撑装置，采用三维建模软件完成全参数化建模，整体结构遵循机械设计原理进行搭建，所有零件均按照实际加工公差要求进行尺寸约束，确保各运动部件无干涉、装配关系准确。模型整体采用金属质感材质进行渲染，底座部分设置为带防滑定位槽的板式结构，能够为整个装置提供稳定的支撑基础，避免顶升作业时出现侧翻偏移问题。核心剪叉臂组采用对称双组平行四边形连杆结构，每侧剪叉臂由两根等长的刚性杆件通过中部铰接轴连接，杆件之间的铰接位置均设置有销轴限位结构，保证转动过程顺滑无卡滞，同时避免杆件出现轴向窜动。传动部分采用贯穿式螺旋调节杆设计，调节杆横向穿过剪叉臂中部的滑动铰接座，杆身加工有梯形传动螺纹，通过转动调节杆端部的操作头，即可带动两侧铰接座沿杆身轴向相对移动，进而驱动剪叉臂组完成夹角变化，实现顶部支撑平台的升降动作，顶部支撑台设置有定位安装孔，可适配不同的被支撑工件进行固定。建模过程中对所有铰接孔、螺纹段、安装槽等细节特征均进行了精细化还原，未对结构进行过度简化，能够直观展示剪叉升降结构的运动原理与力传递路径，渲染时采用渐变深蓝色背景突出金属构件的轮廓质感，对杆件的棱边进行了轻微倒角处理，还原实际机加工零件的边角特征，整体模型可用于机械原理教学演示、小型升降工装的设计参考，也可导入仿真软件进行受力分析与运动模拟，验证不同载荷下的结构强度与升降行程参数。
