Nema17煎饼式步进电机精准结构建模

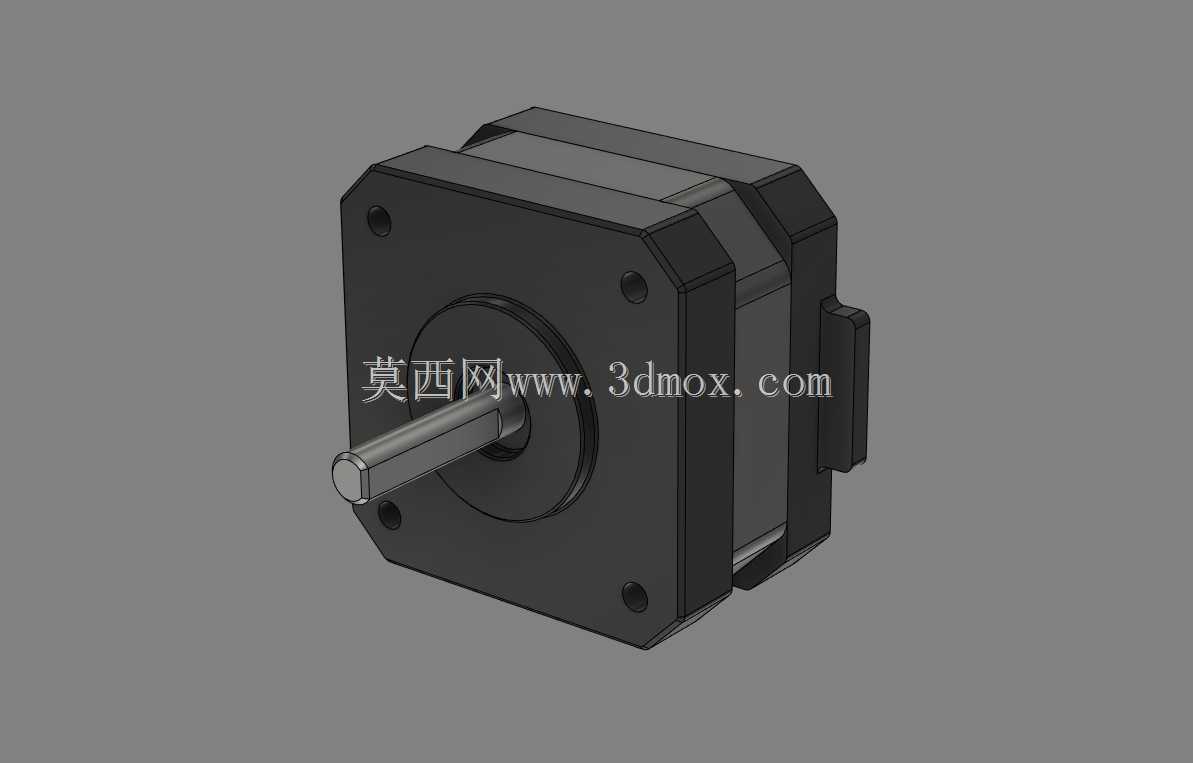

　　在桌面级3D打印机、小型数控雕刻机、桌面自动化送料机构这类对安装空间有严苛限制的轻载传动场景里，Nema17规格的薄型步进电机一直是选型清单里的高频选项，这类被业内俗称“煎饼步进器”的短机身电机，核心优势就是在保证基础输出扭矩的前提下，把轴向安装尺寸压缩到常规42步进电机的三分之二甚至更低，刚好适配那些Z向安装空间局促、不需要大扭矩长时输出的工位。做这个模型的时候最先要锚定的就是安装边界尺寸，毕竟这类标准法兰电机的安装孔位、轴伸尺寸是行业通用的互换基准，不能有偏差——前端安装法兰严格遵循42mm见方的Nema17标准，四个安装孔的中心距保持31mm的通用规格，孔位做了沉台设计适配M3内六角螺丝的安装深度，不会出现螺丝顶到内部定子绕组的问题；输出轴采用5mm直径的标准D型切边结构，切边位置的平面度和深度都按照通用联轴器、同步轮的配合公差做了还原，不管是装刚性联轴器连丝杆，还是装同步轮带传动带，都能直接匹配市面上的标准传动配件，不需要二次改孔或者调整轴位。

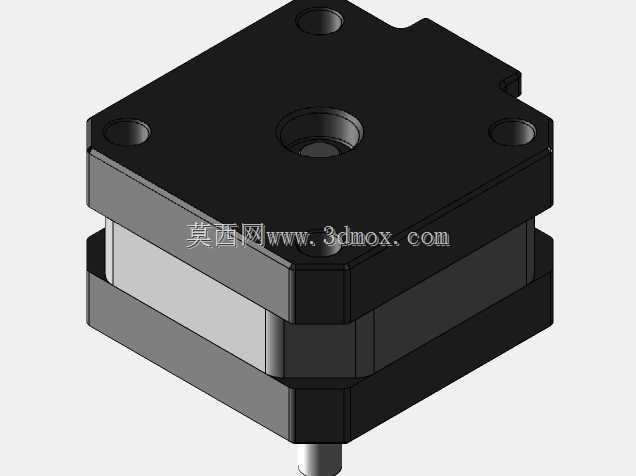

　　从结构设计的逻辑来看，这类薄型步进电机的机身做短，本质是压缩了定子叠片的轴向长度，对应的转子磁钢长度也同步缩短，所以建模的时候没有照搬常规长度42步进的内部堆叠比例，而是把定子绕组的排布、后端出线座的位置都做了适配调整：机身外壳采用拉伸铝壳的结构还原，表面做了细微的散热筋纹理，虽然薄型电机的运行发热比长机身型号低，但铝壳的散热结构还是要保留，连续运行时的热量可以通过铝壳快速散到周围空气中，不会因为机身短就出现热量堆积导致扭矩衰减的问题；后端的出线座做了侧置设计，没有像部分长机身电机那样做在后端正中央，这样在安装的时候后端不需要预留额外的走线避让空间，贴板安装的时候线缆可以直接从侧面引出，进一步压缩整体安装占用的空间。

　　实际应用里这类电机最常出现在3D打印机的挤出机构送料工位，还有小型雕刻机的Z轴抬刀工位，这两个工位的共同特点是负载不大、行程短，不需要电机提供太大的持续扭矩，但对安装空间的要求很高——比如近程挤出机构要把电机装在挤出头滑块上，电机越短、重量越轻，运动部件的整体惯量就越小，打印时的高速往复运动定位精度就越高，不会因为电机太重导致滑块过冲出现打印层纹；而小型桌面雕刻机的Z轴本身行程就短，用薄型电机可以把Z轴的整体高度压低，让设备的整体结构更紧凑，搬运和桌面摆放都更方便。建模的时候特意还原了电机前后端盖的固定螺丝位置，八颗M2.5的内六角螺丝均匀分布在端盖四角，把前后端盖和中间的铝壳拉紧，保证定子和转子的同轴度，不会因为装配偏差出现运行扫膛的问题；轴伸位置的轴承位也做了细节还原，前端用带密封盖的深沟球轴承支撑输出轴，既可以承受径向的皮带拉力或者丝杆轴向力，也能阻挡加工过程中产生的粉尘、碎屑进入电机内部，延长电机的实际使用寿命。

　　考虑到很多做设备改造或者DIY项目的工程师会用这个模型做装配干涉检查，建模的时候把所有的外部安装尺寸都做了公差范围内的精准还原，包括电机尾部的接线插座凸起尺寸、机身侧面的接地螺丝位置，都和实物保持一致，导入装配体的时候可以直接用来检查安装位的避让空间，不需要再额外测量实物尺寸调整模型。比如在做近程挤出机构的装配设计时，可以直接把这个模型导入装配体，检查电机和散热片、挤出齿轮、送料喉管的位置是否干涉，提前调整安装支架的折弯角度和固定孔位，避免加工完支架才发现空间不够的问题；在做小型自动化设备的送料工位设计时，也可以用这个模型来核算电机和送料辊、同步带轮的中心距，确定张紧机构的安装位置，减少实物打样的迭代次数。

　　另外这个模型也还原了电机表面的质感细节，端盖的黑色喷塑层、铝壳的哑光氧化质感、输出轴的金属切削纹理都做了对应表现，做设备渲染效果图的时候可以直接调用，不需要再额外给模型附材质做外观调整，不管是做产品说明书的配图，还是做项目方案的展示动画，都能直接使用，还原真实设备的视觉效果。和常规长度的Nema17步进电机相比，这个薄型型号的扭矩虽然略低，但在满足负载要求的前提下，它的空间优势是无可替代的，尤其是在桌面级小型设备的设计里，每一毫米的安装空间都需要精打细算，精准的三维模型可以在设计阶段就把空间利用率做到最优，避免后期因为尺寸不匹配出现的设计返工。
