USB3.1TypeC公母转接延长线连接器

　　这套Type-C公母转接延长结构，在消费电子、工业测控、桌面外设扩展场景里使用频次很高，很多工控柜面板、测试治具、桌面扩展坞、外置设备走线场景中，设备原生的Type-C接口往往藏在机箱内侧或者设备背板深处，直接插拔线材不仅操作空间受限，频繁拔插还会反复磨损主板上的原生接口，一旦母座针脚松脱、焊盘脱落，维修主板的成本远高于增加一个转接延长件，这款带固定法兰的公母转接组件就是为这类场景开发的。

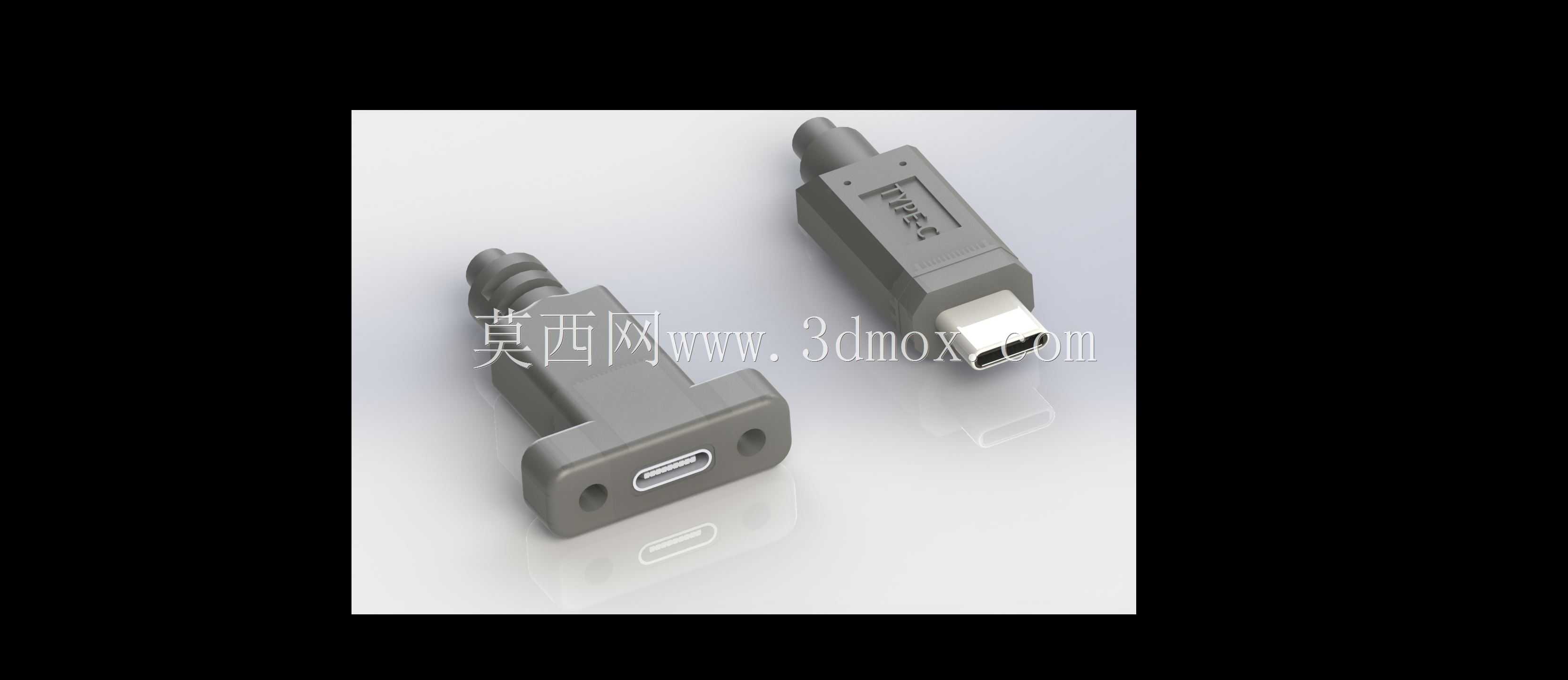

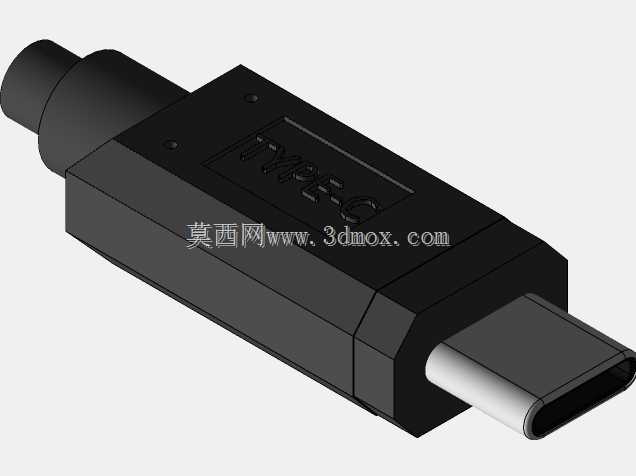

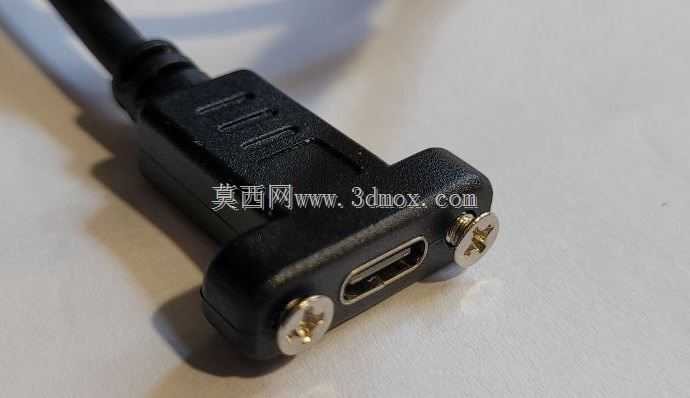

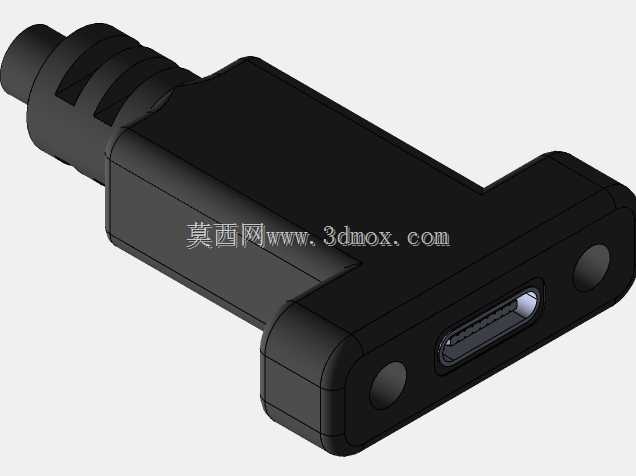

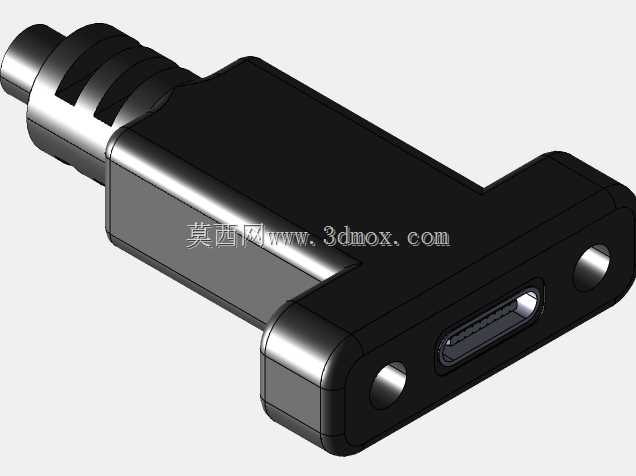

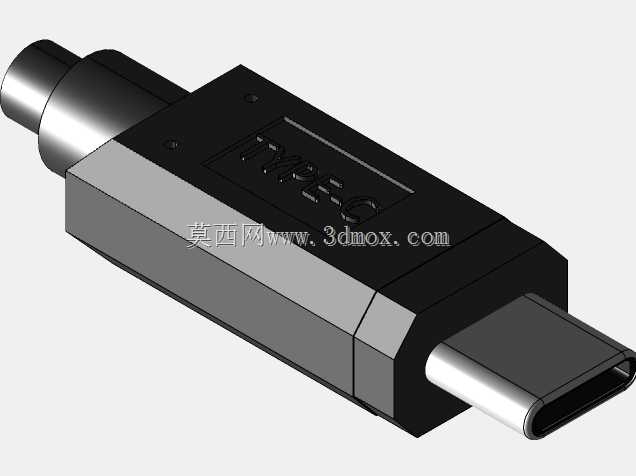

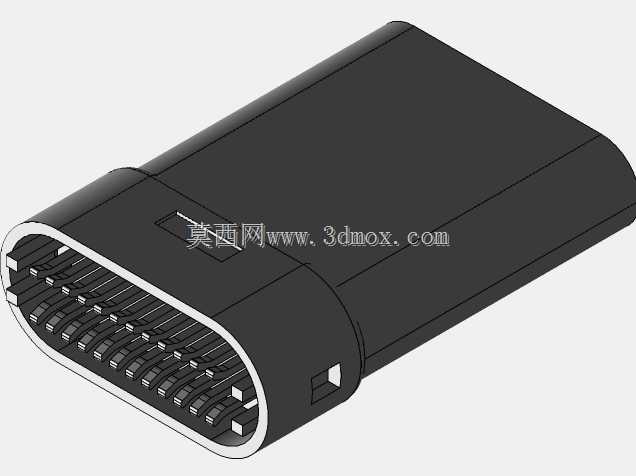

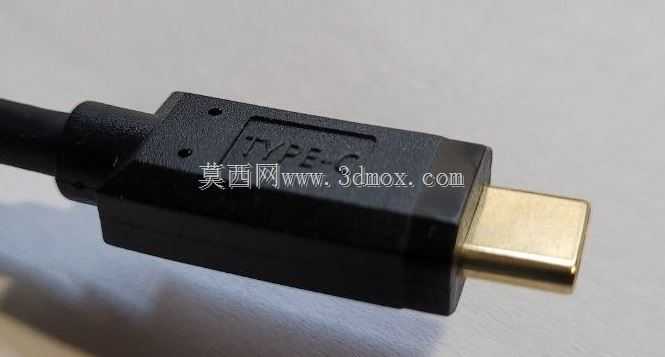

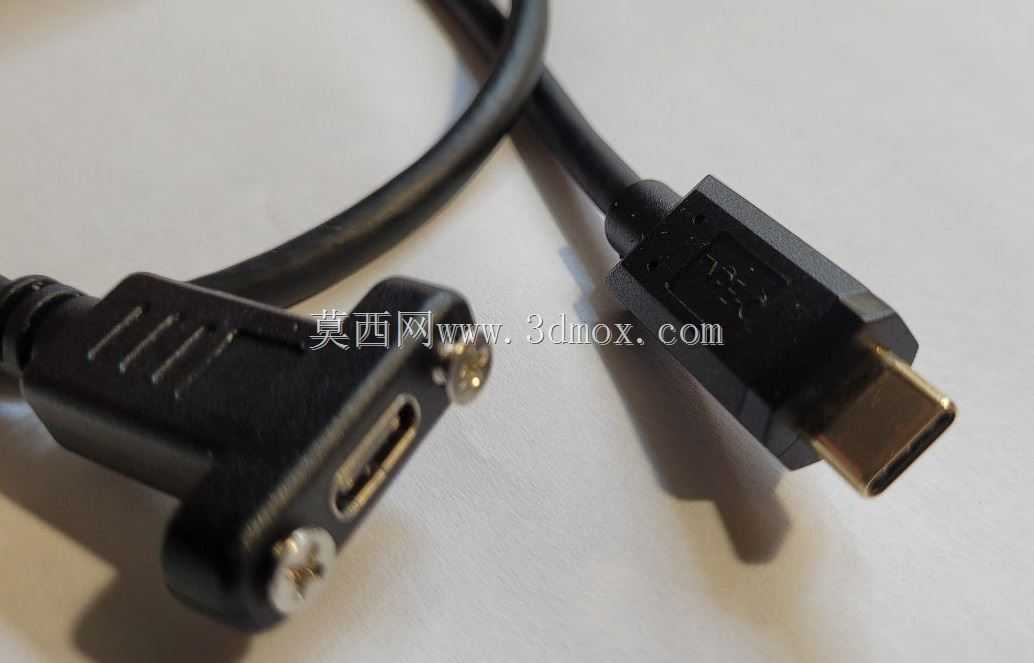

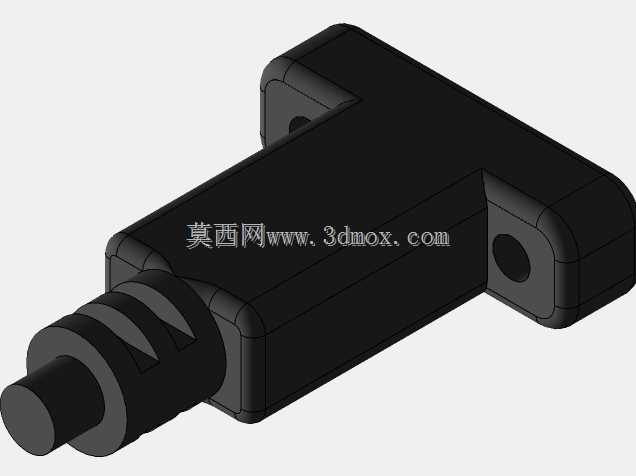

　　从结构设计逻辑来看，整套组件分为两端：一端是标准Type-C公头，用来插入设备原生的C型母座，公头外壳做了全包金属屏蔽罩，插合后可以保证3.1规范下的高速信号屏蔽完整性，避免高速传输时出现信号干扰、掉速、视频输出闪断的问题；公头尾部的塑胶内模做了多级防折弯槽，出线位置的橡胶护套分段变径，线材反复弯折的时候应力会分散在护套的各个台阶位置，不会直接拉扯内部焊点和线芯，大幅提升摇摆弯折寿命。另一端是带安装法兰的母座端，法兰板上预留了两个对称的安装孔，现场安装时可以直接把母座固定在机柜面板、设备外壳的开孔位，从外侧就可以直接插拔外接的Type-C线材，不用伸手到机箱内部操作，法兰和面板贴合之后也能挡住开孔缝隙，起到防尘、防异物掉入机箱内部的作用。

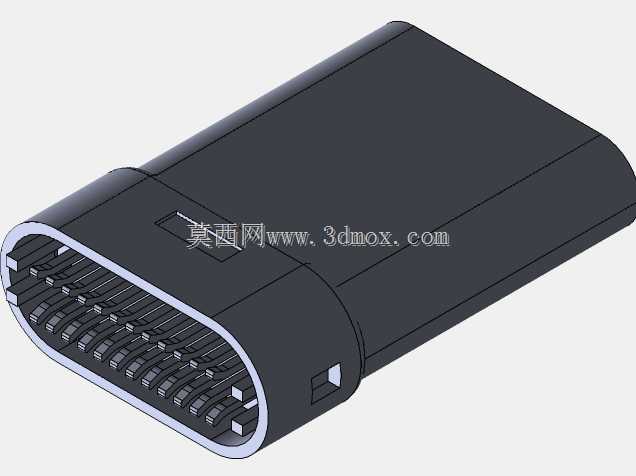

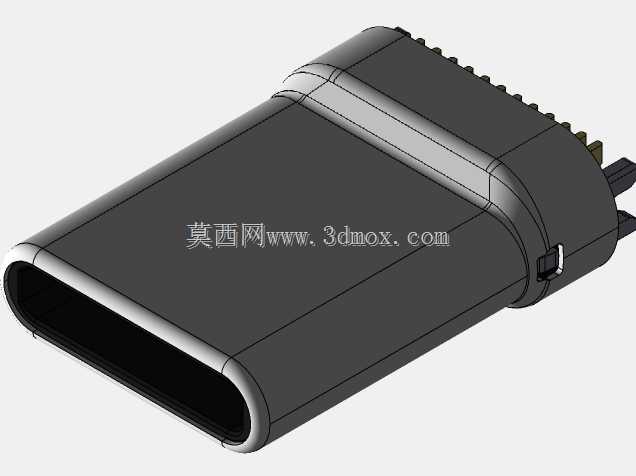

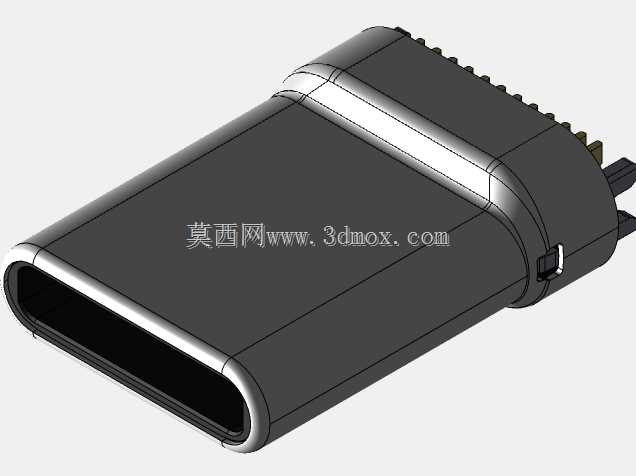

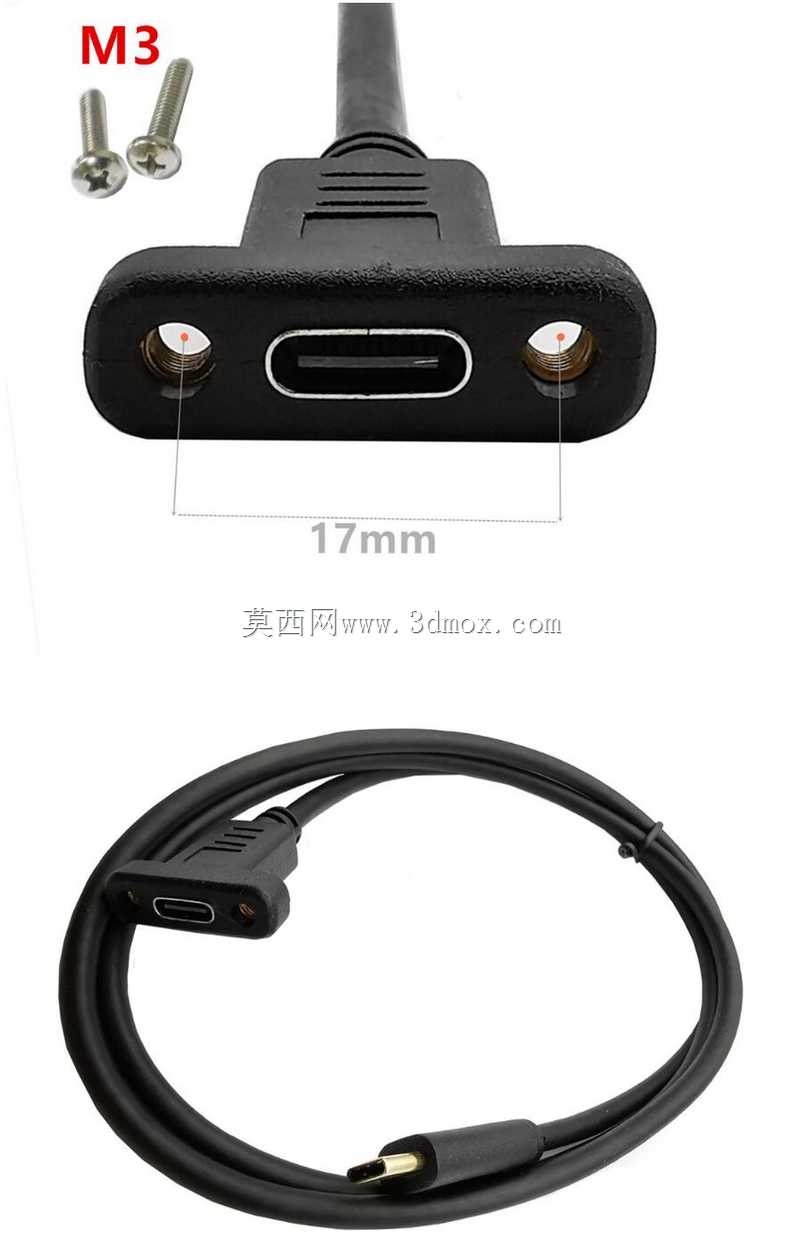

　　建模过程里首先对照USB3.1C型接口的规范尺寸锁定公母头的配合公差：公头金属壳的插合宽度、厚度预留0.1mm左右的滑动间隙，保证插拔顺滑同时不会出现松垮晃动感，母座内部的胶芯、接触端子位置完全对齐公头针脚，避免插合时出现针脚顶撞、错位的问题。法兰的安装孔位间距参考通用面板开孔的常用规格，安装孔适配常规M2或者M2.5的固定螺丝，法兰板的厚度控制在2mm左右，既保证安装后不会因为插拔外力出现变形，也不会过度占用机箱内部的轴向空间。公头尾部的橡胶护套长度做了15mm左右的延伸，出线方向和插头轴线保持同轴，线材从护套引出后可以自然弯曲，不会在插头根部形成死折。

　　实际选型使用的时候，要提前确认面板开孔的尺寸：母座本体的外径要小于面板开孔，法兰的外轮廓尺寸要大于开孔，保证法兰可以完全压在面板外侧，安装后公头端伸入机箱内部，插在主板或者内置设备的C口上，外接U盘、Type-C显示器、调试数据线都可以直接在面板外侧操作，既保护了设备原生接口，也让现场走线、调试操作更加便捷，整套结构把高速信号屏蔽、安装固定、线材防折、插拔耐久几个核心需求都整合在了紧凑的外形里，没有多余的冗余结构。
