竹木牙签棒自动裹包封装设备结构

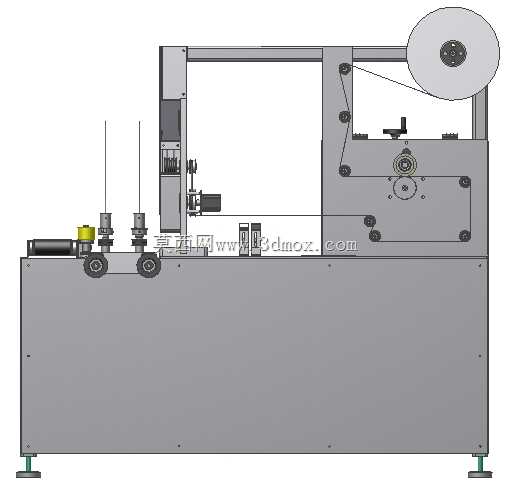

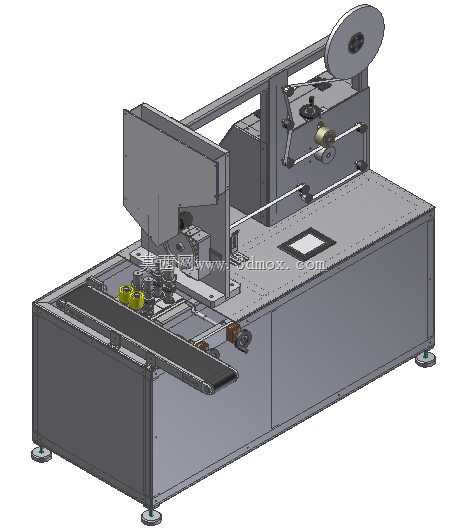

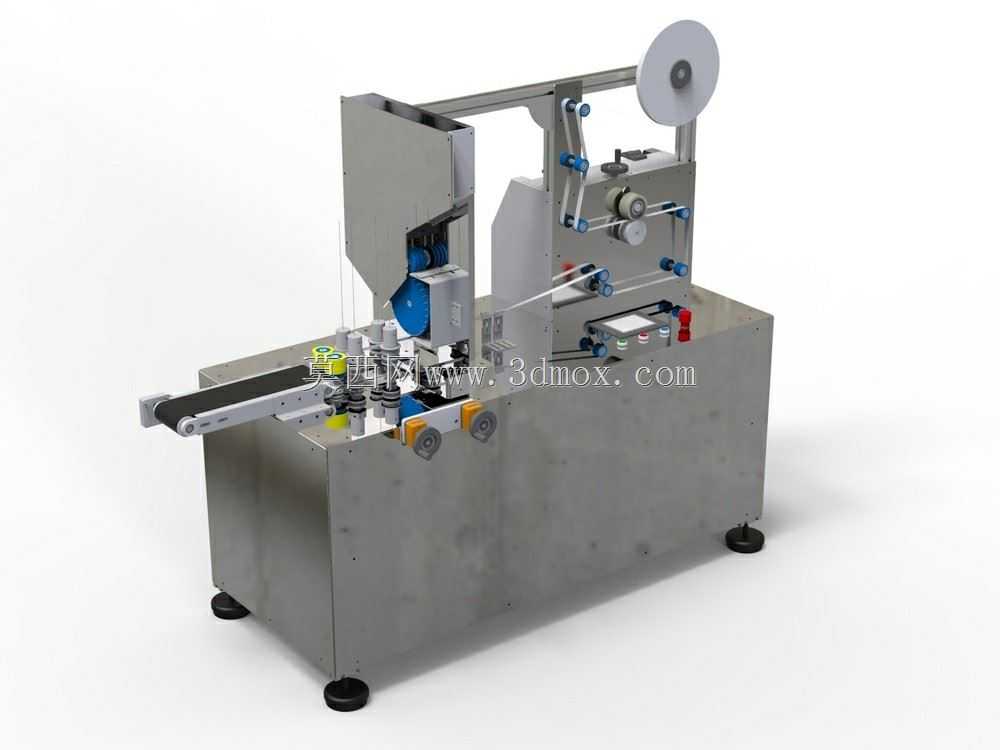

　　该设备面向一次性竹木牙签棒、木质签棒及类似细长杆状物料的连续包装工序，整体采用机架承载、膜卷放卷、牵引导向、成型裹包、封切输出和输送衔接的布局方式，适合在日用品包装、餐饮耗材生产、小型竹木制品加工线中作为末端封装单元使用。设备主体为箱式焊接机架，下部柜体容纳传动、气动及控制相关部件，台面布置执行机构；机架四角设置可调支脚，用于在车间地面找平并补偿安装误差。建模时需要重点控制机架外形、台面开孔、护罩边界、膜卷位置和出料输送带高度，避免在产线对接时与周边理料、计数或收集设备发生干涉。

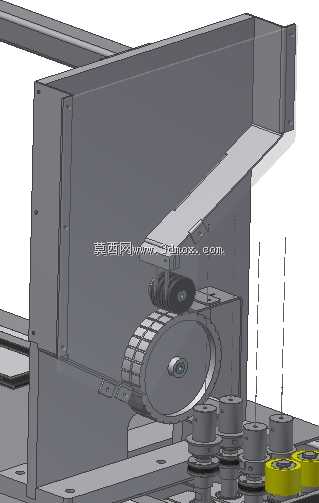

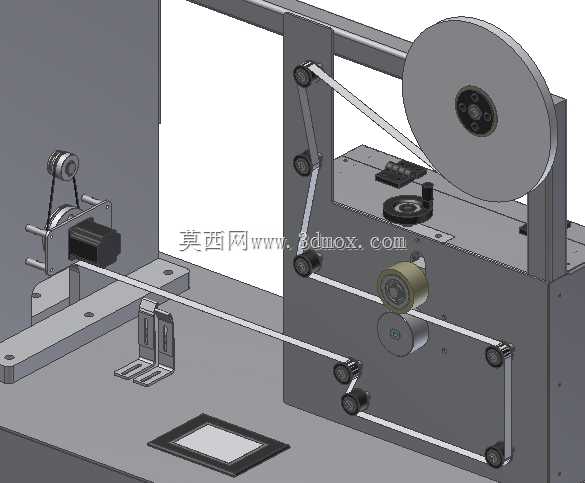

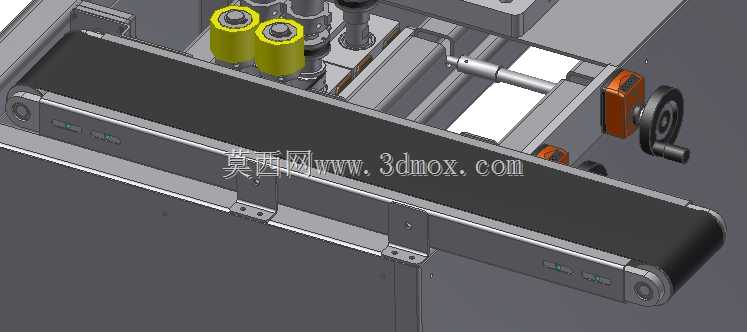

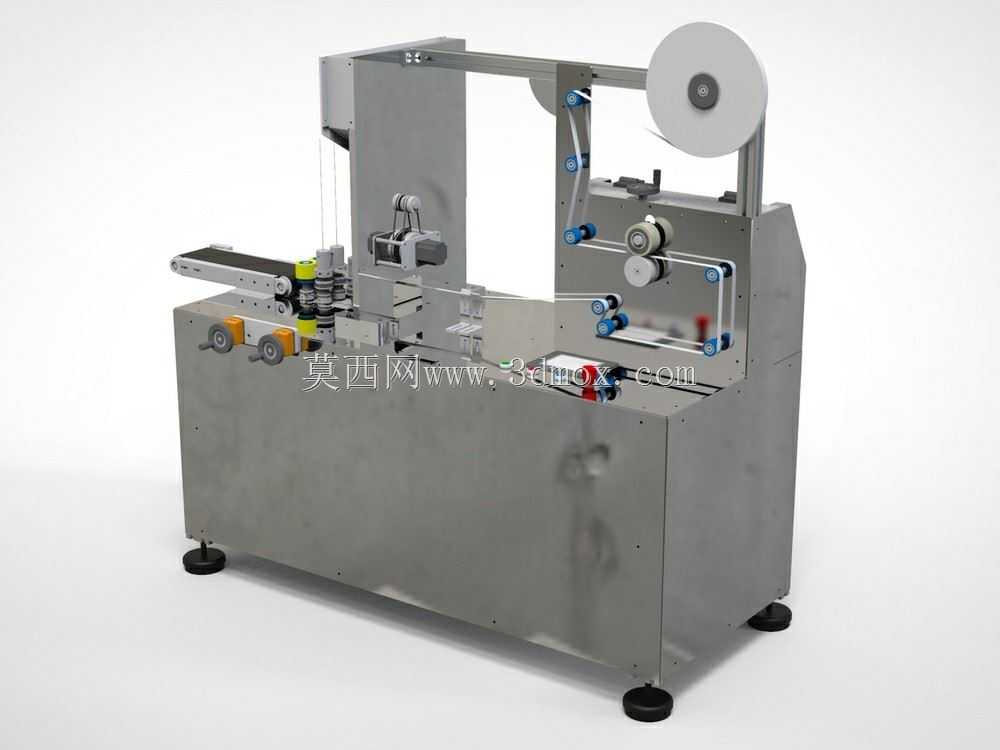

　　从功能流程看，签棒经前段整理后进入包装工位，包装膜由上方大直径膜卷引出，经过多组导辊、张紧机构和转向辊进入成型区域。膜材在导向件作用下包覆物料，随后由牵引与封合机构完成纵向、横向封口及切断，成品通过侧向输送带送出。设备右侧立架集成膜卷安装轴和导向轮组，膜卷更换空间应预留充足；中部封切、压合及检测元件靠近操作面，便于调试和日常维护。前端输送带承担成品排出，其高度、长度和伸出位置决定了与后续收集盒、复检台或装箱工位的衔接关系。

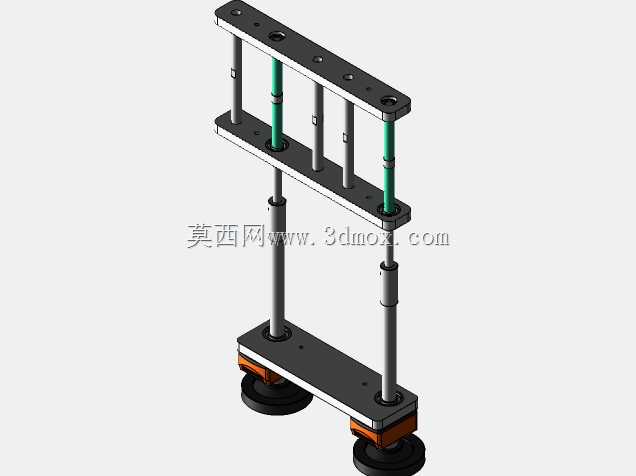

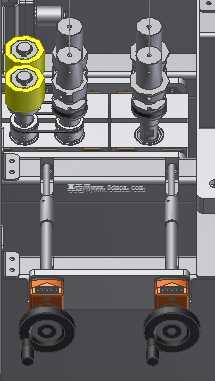

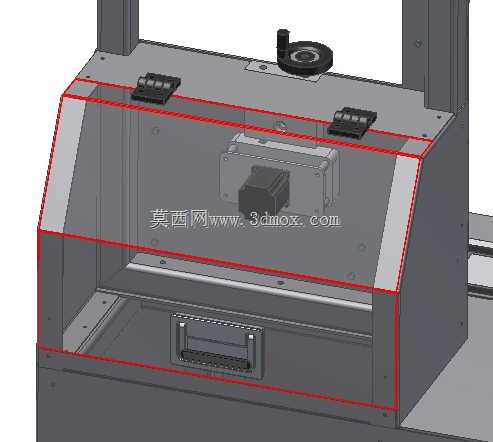

　　结构设计上，机架宜采用钢板折弯与焊接组合，台面保持平整并设置必要的安装基准；外露运动部位配置防护板，导膜路径尽量短而顺直，以减少薄膜跑偏、褶皱和张力波动。封切机构需要兼顾热封压力、温度传导和切刀同步，牵引辊、压轮及摆杆类零件应保留调节余量。气动元件布置在易观察、易检修的位置，管路沿机架内侧固定，避免与膜带、成品通道交叉。对于三维建模人员，装配时应还原膜卷、导辊、成型器、封切组件、输送带、可调支脚和安全护罩之间的相对位置，并检查维护门开启、膜卷吊装更换、输送带侧边操作空间等安装边界。

　　该类设备的核心价值在于把散乱细长签棒转化为规则、卫生、便于储运的小包装产品，结构紧凑，工序集中，既可单机使用，也可并入自动化包装产线。建模表达应突出物料流向、膜材路径、封切动作和机架支撑关系，使结构工程师能够据此校核空间布局、维护可达性及产线对接尺寸。
