竹木牙签自动化成型加工机组

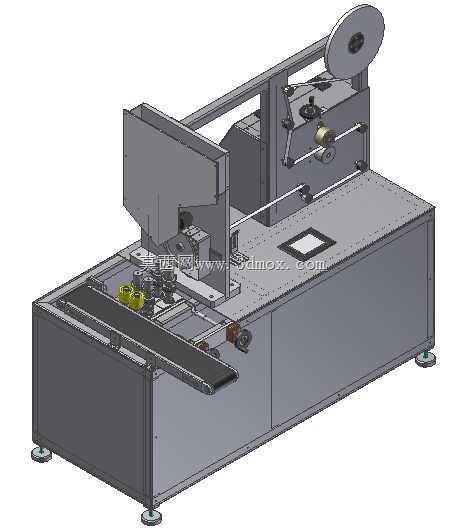

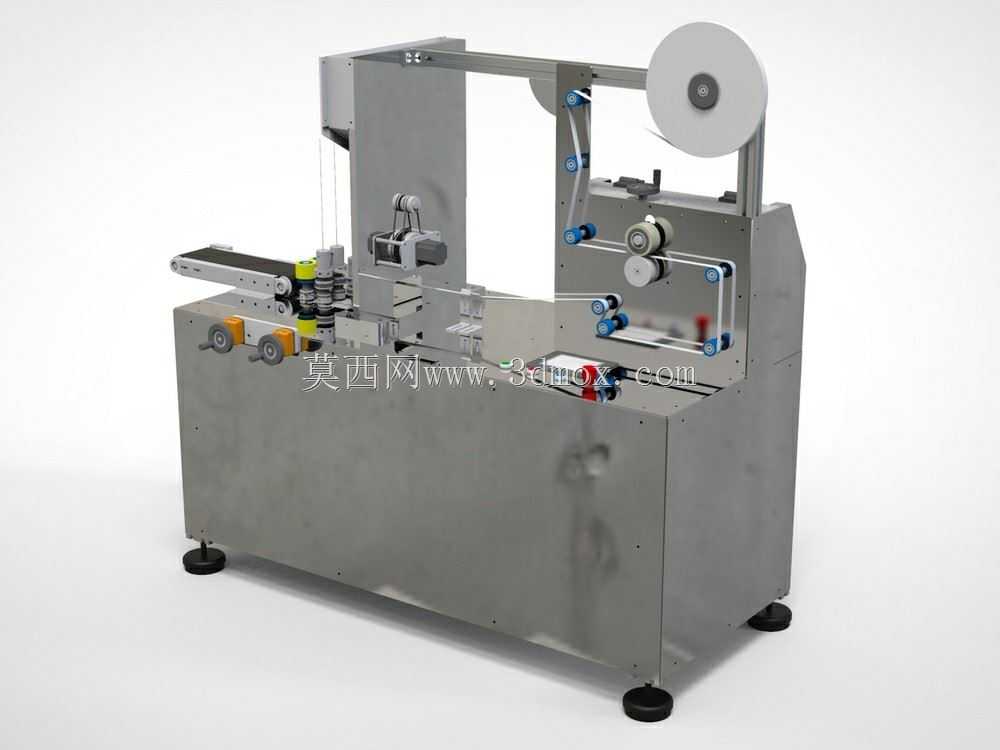

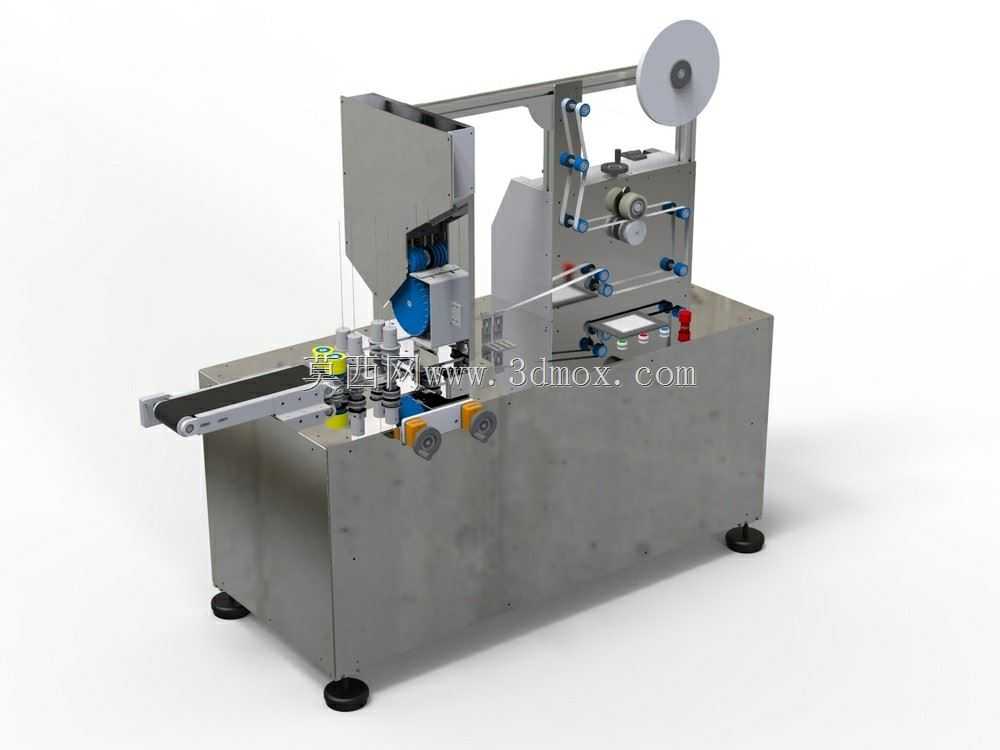

　　这套设备面向日用竹木小商品的量产工段，核心完成竹丝、木丝原料的定长裁切、轮廓修形与牙签成品输出，也可通过更换切削刀具，调整切削轨迹来加工不同端头轮廓的异形签类制品，适配牙签厂、竹木制品深加工车间的连续化生产需求。整机采用一体式不锈钢机架作为承载基体，底部配置可调减震脚杯，安装时无需预埋特殊地基，仅需在平整硬化车间地面调平脚杯即可固定，机架侧边预留维护开门，内部走线与气动管路均沿机架内腔排布，现场布线整洁，日常清理竹屑、木粉时可直接冲洗机身外表面，符合食品接触类制品生产的卫生要求。设备上半部分架设有薄膜料卷工位，可同步完成成品牙签的外包薄膜封装前置工序，料卷采用胀紧式固定结构，换卷时松开锁紧手柄即可快速更换料卷，

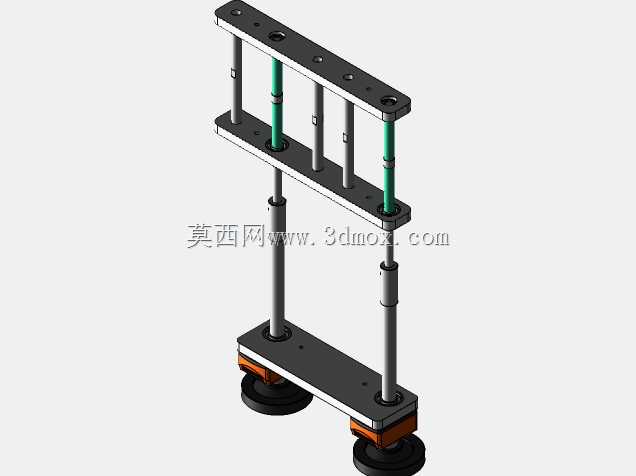

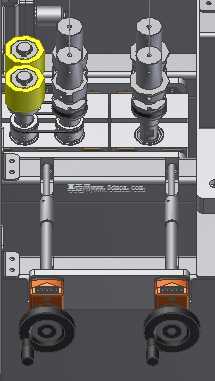

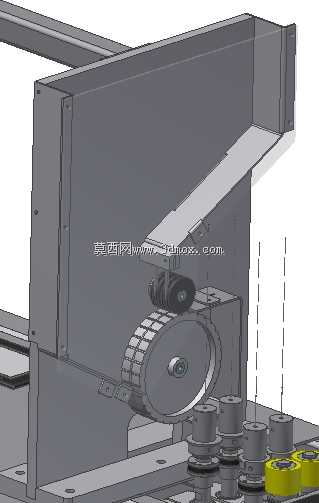

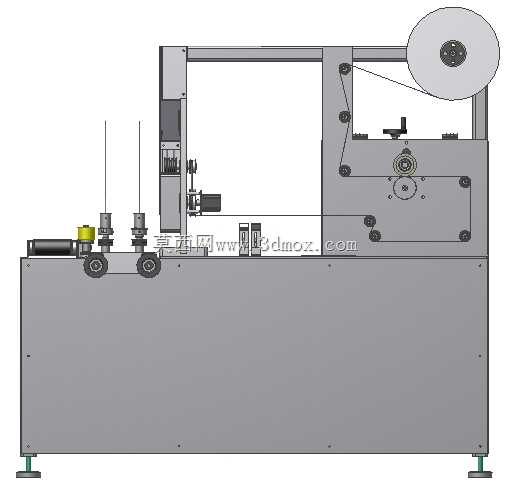

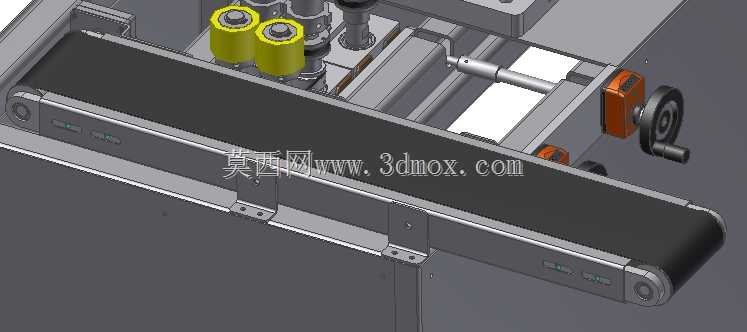

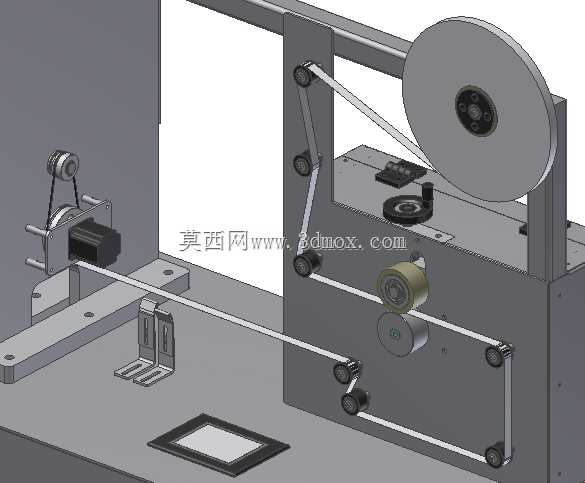

　　导膜辊组全部采用硬质阳极氧化铝辊，表面做防滑处理，薄膜走带路径设置多组张力调节摆杆，运行时可自动补偿料卷直径变化带来的张力波动，避免薄膜拉偏、起皱。切削工位布置多组可调成型刀座，刀座安装基准面经过精加工，换刀后重复定位精度可控制在0.05mm以内，刀座旁配套设置压料输送轮，上下轮间隙可根据竹丝、木丝的原料直径灵活调整，送料步进采用伺服驱动，送料长度参数可直接在触控面板设定，适配不同长度规格的牙签生产。出料端衔接短距离皮带输送线，加工完成的牙签可直接有序输出到后续集料、包装工位，输送线侧边设置挡料条，避免细小签条散落。从布局边界来看，整机长度方向约占2.8米，宽度方向约1.2米，高度方向最高点为顶部料卷安装位，约1.9米，

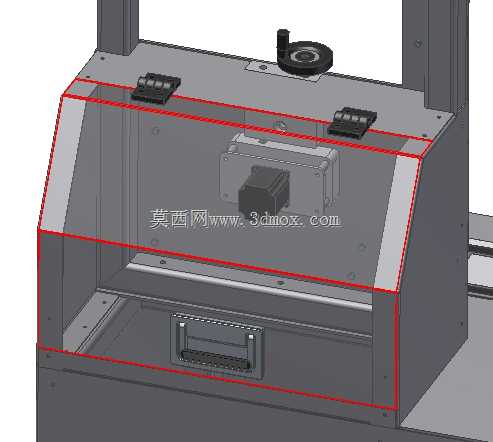

　　设备周边预留0.8米以上操作维护空间即可满足日常换刀、换卷、清屑需求。结构设计阶段将切削区、走膜区、电控区做了分区隔离，电控元件全部集中安置在机架侧部的密封电控箱内，避免加工产生的粉尘进入元件触点，气动回路的电磁阀组集中安装在机架内侧，每个气路接口都标注对应执行元件编号，后期排查故障时可快速对应管路走向。切削工位下方设置抽屉式屑料收集盒，加工产生的细碎竹木屑会直接落入盒内，班次结束后抽出清理即可，无需额外配置集中除尘管路也能保持工位整洁。整机的传动部件全部设置透明安全防护罩，运行时操作人员无法直接接触运动刀件与传动轮，符合轻工加工设备的安全防护要求，针对小规格签类制品易卡料的问题，在送料入口处设置了防堵检测传感器，一旦出现原料堆叠卡滞，设备会自动停机并触发提示，避免刀具崩损或原料大量报废。
