自动折叠式纸巾餐巾加工成型设备结构

　　这款自动折叠式纸巾餐巾加工设备，主要面向商用纸品加工生产线、餐饮配套纸品定制车间、一次性卫生用品生产场景使用，可完成原纸卷材到成品折叠餐巾、抽式纸巾的全流程加工工序，替代传统人工折叠的低效作业模式，适配不同克重、不同幅宽的原木浆纸、竹浆纸、再生纸等常用餐巾原材，能稳定输出统一折痕、规整尺寸的成品纸品，满足餐饮门店、酒店、航空配餐等多场景的餐巾供货需求。

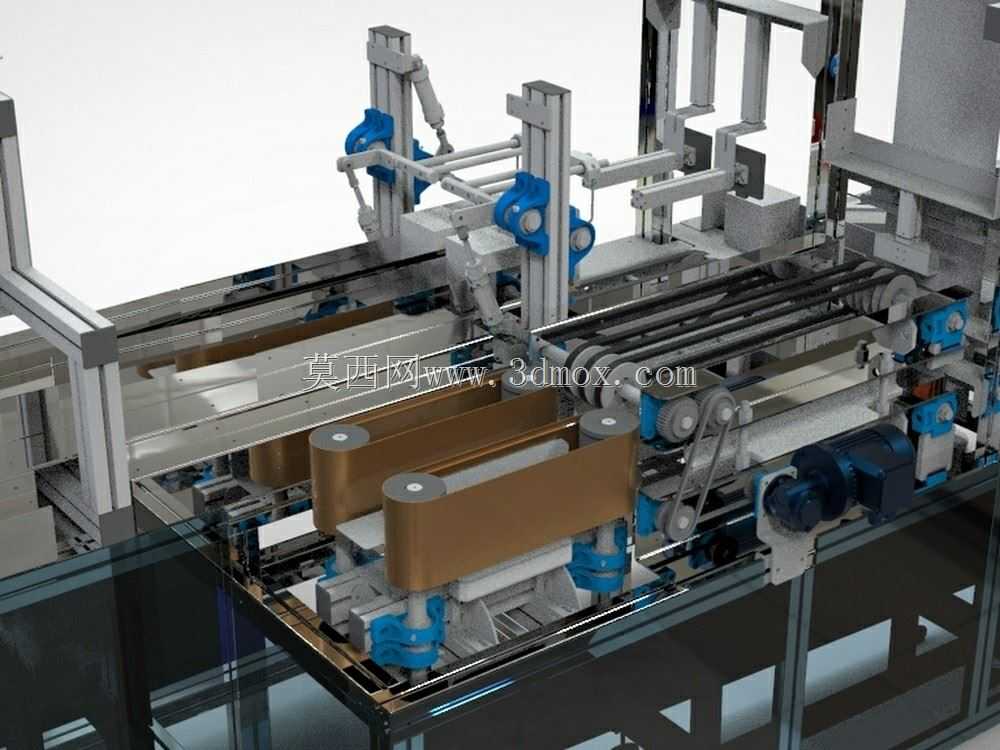

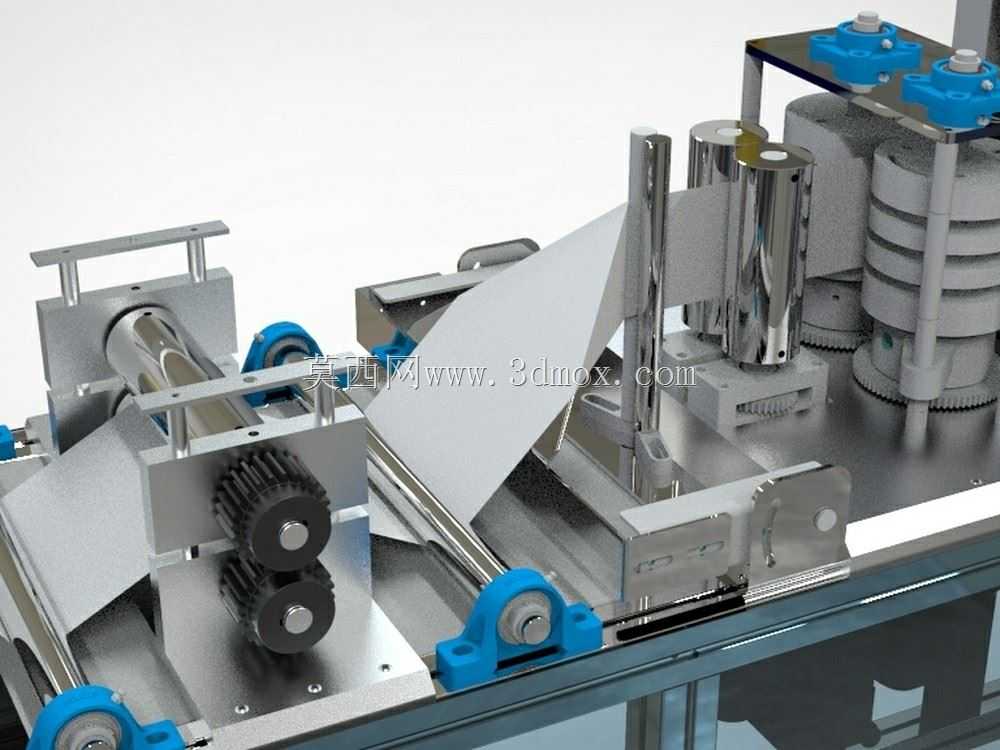

　　从设备实际功能逻辑来看，整机采用模块化排布设计，进料端设置可调式张力控制机构，可根据原纸卷的幅宽、厚度自适应调整走纸阻尼，避免走纸过程中出现纸张拉扯断裂、褶皱偏移的问题，走纸路径全程设置导向压辊，每一组压辊的平行度公差控制在0.02mm以内，保证纸张输送过程中无跑偏、无叠层错位。折叠执行单元采用多组折板配合负压吸附定位结构，可根据生产需求切换对折、三折、四折等不同折叠模式，折边位置误差不超过1mm，折叠后的纸品堆叠整齐，无需后续人工整理即可直接进入包装工序。设备的裁切单元采用滚切式结构，刀刃采用硬质合金材质，裁切行程与走纸速度通过传动链做同步匹配，保证裁切端面平整无毛刺，不会出现连刀、纸屑粘连的问题。

　　在结构设计思路上，整机框架采用方管焊接后做时效去应力处理，避免长期运行过程中出现框架形变影响加工精度，所有与纸张接触的辊面、导板均采用304不锈钢材质，符合卫生用品生产的卫生要求，同时表面做抛光处理，摩擦系数低，不会刮伤纸面造成掉屑。传动系统采用伺服电机配合同步带传动，相比传统齿轮传动噪音更低，传动精度更高，维护时仅需定期检查同步带张紧度即可，无需频繁加注润滑脂造成纸面油污污染。设备的操作侧设置安全防护门，防护门配备安全联锁开关，一旦防护门开启设备自动停机，避免操作人员误触运动部件造成工伤，符合机械设备安全设计规范。

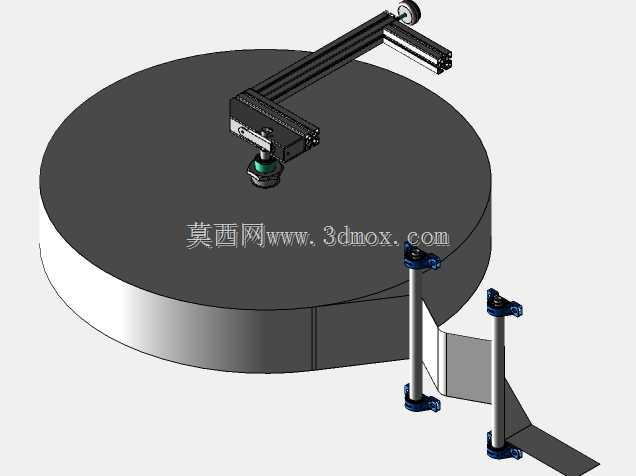

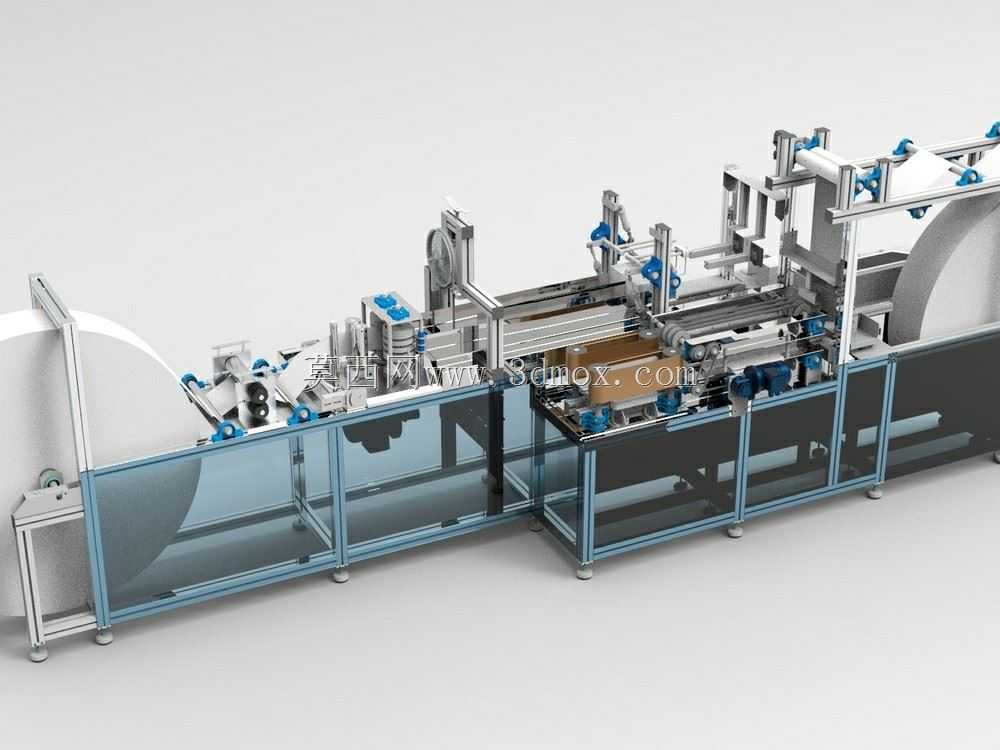

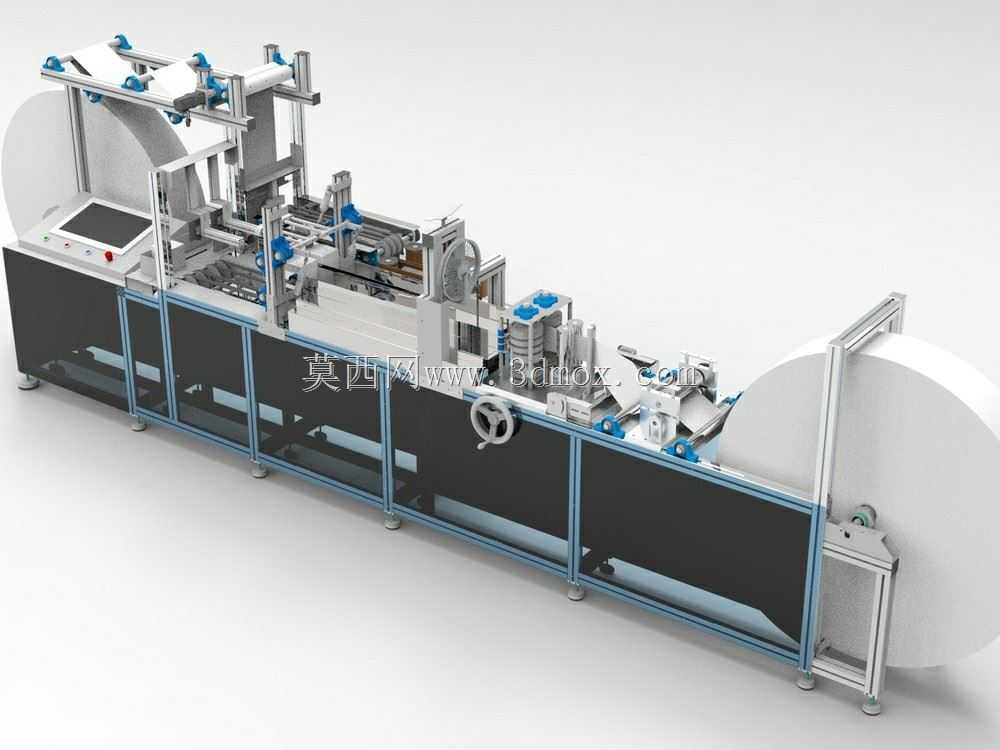

　　从安装边界与尺寸适配角度来看，整机长度控制在2.8米以内，宽度1.2米，高度1.6米，对生产车间的空间要求较低，无需做特殊的地基处理，仅需平整的硬化地面即可放置安装，设备底部设置可调式支撑脚，可根据地面平整度调整设备水平度，调整范围0-50mm，适配不同车间的地面条件。进料端的原纸卷安装位最大可适配直径800mm、幅宽300mm的原纸卷，换卷操作仅需松开气胀轴锁扣即可完成，单人即可在5分钟内完成换卷作业，减少停机等待时间。设备的出料端高度设置为850mm，可直接对接后续的自动包装机进料输送带，无需额外增设过渡提升机构，减少生产线的配套成本。

　　在实际生产适配性上，设备的运行速度可在300-800片/分钟的区间内无级调速，操作人员可根据原纸厚度、折叠复杂度调整对应运行速度，保证不同规格产品的加工稳定性。设备的折板位置、裁切长度均可通过手轮配合刻度盘快速调整，调整精度可达0.1mm，切换不同产品规格时无需更换复杂工装，仅需15分钟即可完成全机参数调整，适配小批量多品种的纸品加工订单需求。整机的电气元件均采用标准导轨安装，布线整齐且标识清晰，后期维护排查故障时可快速定位对应元件，减少停机维修时间。气路系统设置过滤调压阀，可过滤压缩空气中的水分与杂质，保证气动元件的使用寿命，同时气压不足时设备会自动报警提示，避免因气压不足导致折叠定位不准、裁切错位的问题。
