立式棒式包装生产线主机结构

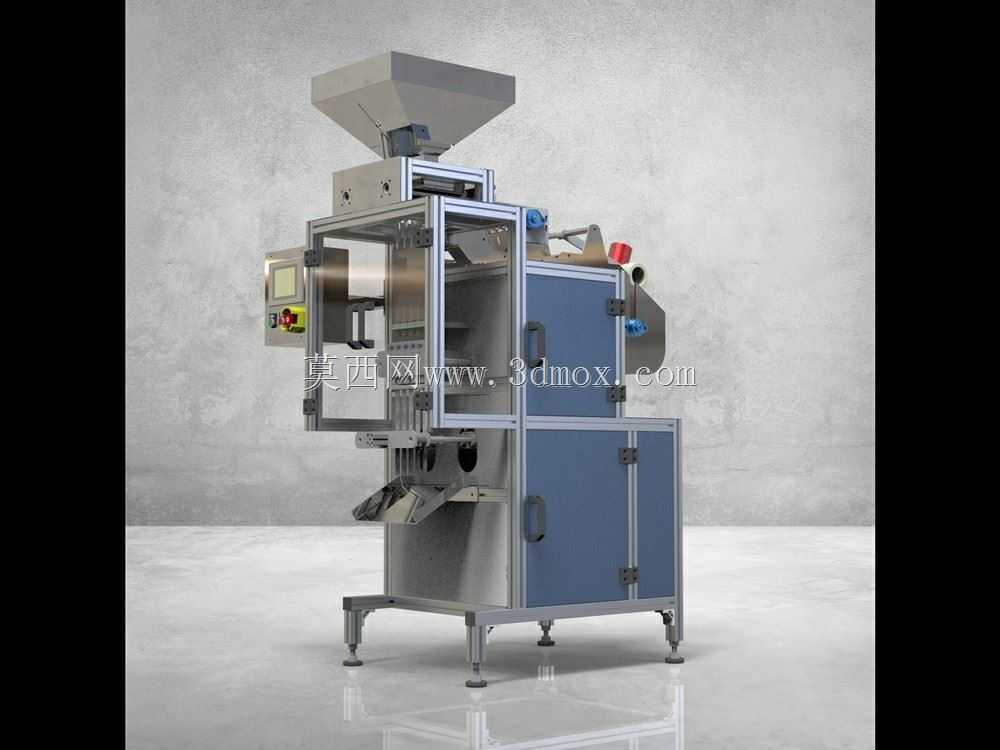

　　该设备面向小规格棒状、条状物料的连续包装场景，常见于食品、日化、医药辅料及小颗粒粉剂产线，可完成单支或多支物料的整理、计量、制袋、充填、封口与切断输出。整机采用立式布置，顶部设置容积式料斗与给料单元，物料依靠自重落入成型通道，中部为膜料牵引、纵封横封及切刀执行区，下部柜体容纳气动、电气与传动部件，前侧出料口将成品袋导向收集工位。

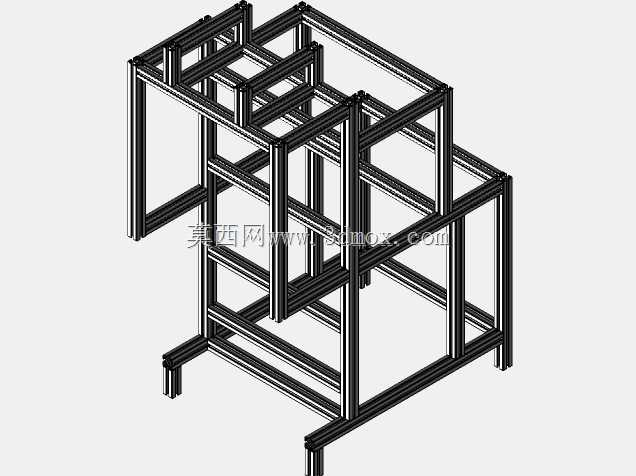

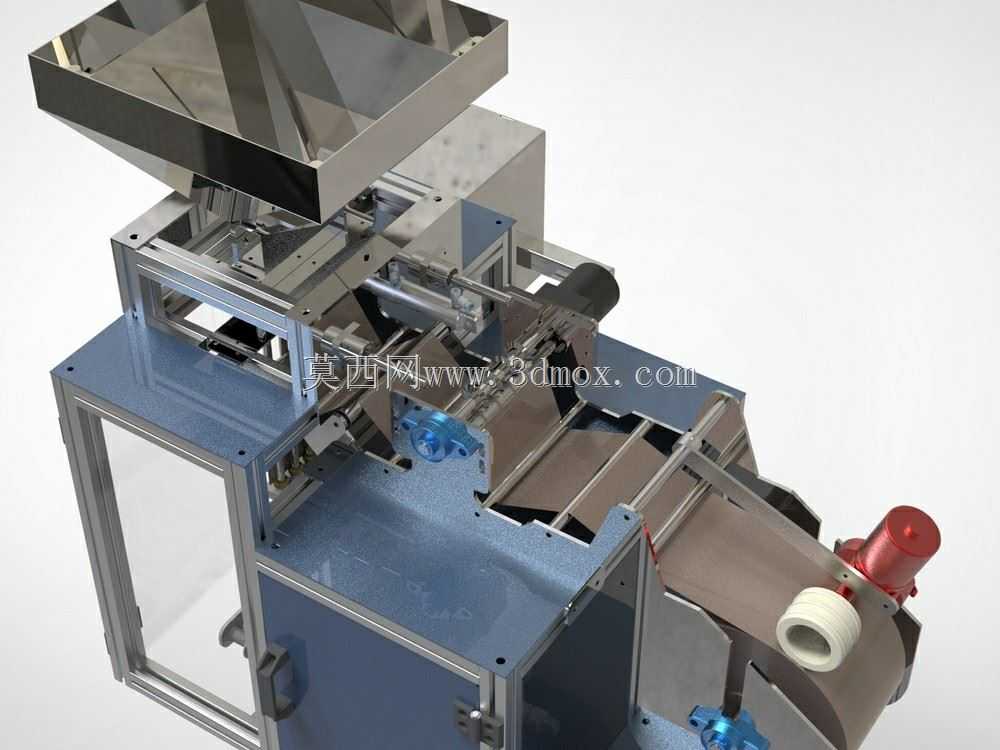

　　从结构设计角度看，机架以方管焊接框架为承载基础，外封门板采用可拆式钣金护罩，既保证检修时能够快速接近牵引辊、封切凸轮和导向组件，也通过封闭外形降低粉尘外溢与人员触碰风险。顶部料斗设计为扩口收拢形式，便于人工或上游喂料设备补料；给料段与包装主机之间保留可调连接位，现场可根据颗粒流动性、粉末堆积密度或棒料长度更换计量螺杆、量杯或振动给料模块。

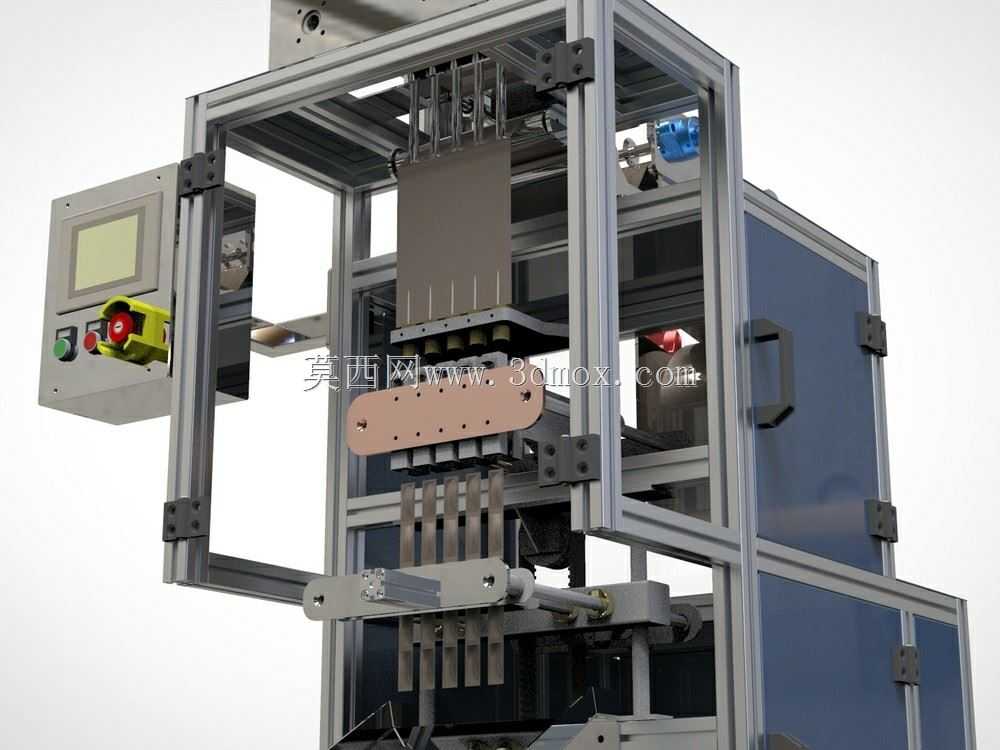

　　膜路布置在设备正面与侧部之间，包装膜经导向辊进入成型器后被折成筒状，纵封机构完成侧边热合，横封与切断按设定袋长间歇动作。操作面板布置在左前侧，高度符合站立操作视线，急停按钮和状态指示位于易触及位置；右侧红蓝执行元件分别对应气路与检测点位，便于调试时判断动作时序。设备支脚采用可调地脚，能够补偿地面不平并控制整机水平，底部留出叉车与清扫空间。

　　建模时需重点控制料斗中心线、成型器中心线、封切辊轴线和出料溜槽的同轴关系，任何偏置都会造成袋形跑偏或封口褶皱。机架立柱间距要兼顾膜卷更换空间与维护通道，门板开启方向应避开输送带和操作人员站位；上部给料机的检修高度不宜过高，必要时预留平台或扶梯接口。电气柜与气动三联件集中在下舱，管路沿框架内侧走线，气管与电缆分槽固定，减少热封区域高温对线缆寿命的影响。

　　安装边界方面，整机占地相对紧凑，但上方需保留料斗加料和除尘接口空间，前方应留出膜卷上料、穿膜及成品收集距离，后侧需保证门板开启、散热和检修通道。与上下游设备联线时，出料口高度可按成品输送带调整，给料信号、缺膜信号、封口温度和急停回路应接入产线联锁。该结构适合作为立式棒袋包装设备的总体方案参考，可用于校核机架刚度、膜路走向、执行件布局及车间布置。
