立式棒式自动包装生产线设备结构

　　这套立式棒式包装设备主要面向小规格条状物料的连续封装场景，在食品冲剂、调味品颗粒、日化粉剂、医药小袋包装以及小型粘性流体分装工位都有较高适配性。设备采用顶部料斗集中给料、中部纵向拉膜成型、底部分袋输出的立式布局，整体占地沿车间地面纵向展开，机架主体采用方管焊接框架搭配钣金护板，支脚处设置可调水平脚杯，安装时只需预留周边操作维护通道，无需额外预埋基础。

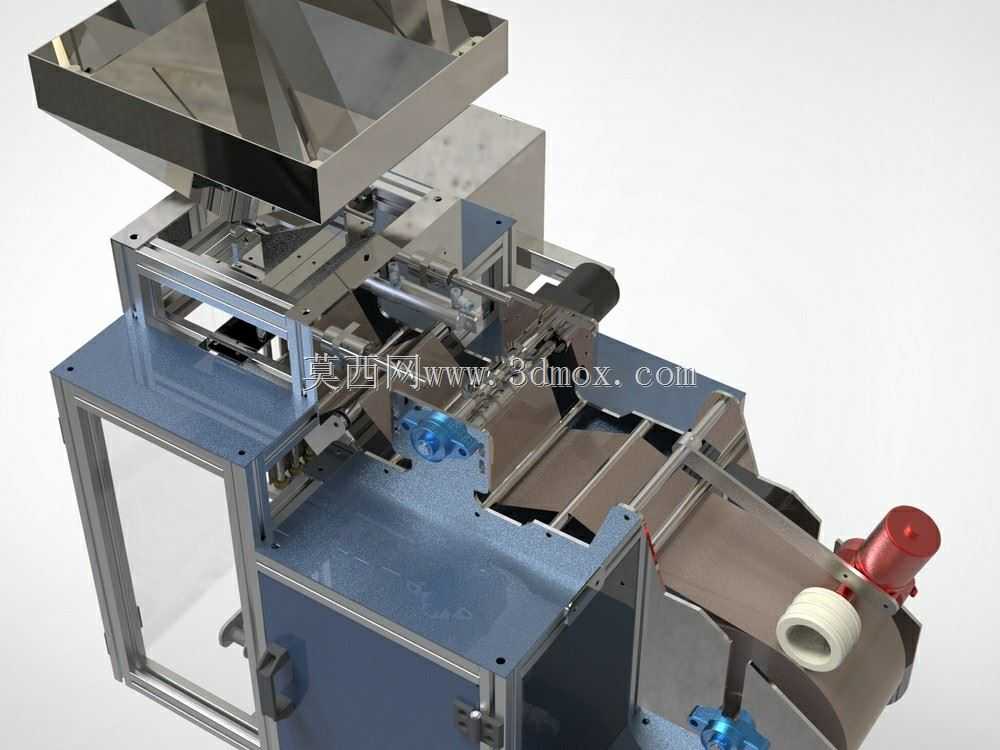

　　从功能分区来看，顶部锥斗承担暂存与均匀喂料作用，可对接螺杆计量、量杯计量、液体泵送料等不同配料模块，针对颗粒、粉末、低粘度液体甚至半流体物料都能完成定量供给；中部走膜机构将卷状包装膜向下牵引，经成型器折成筒状后由纵封机构完成侧边热合，横封工位按设定袋长做间歇封切，棒状袋型在牵引过程中同步完成充料、排气与封口，成品直接从下部出料槽滑落至收集工位。

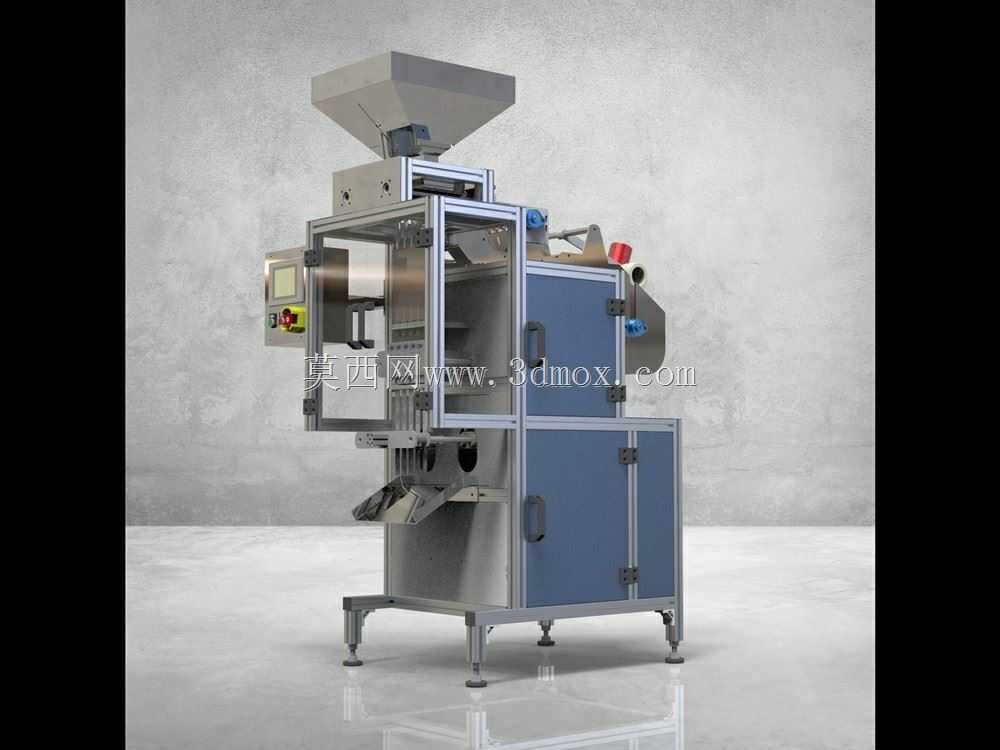

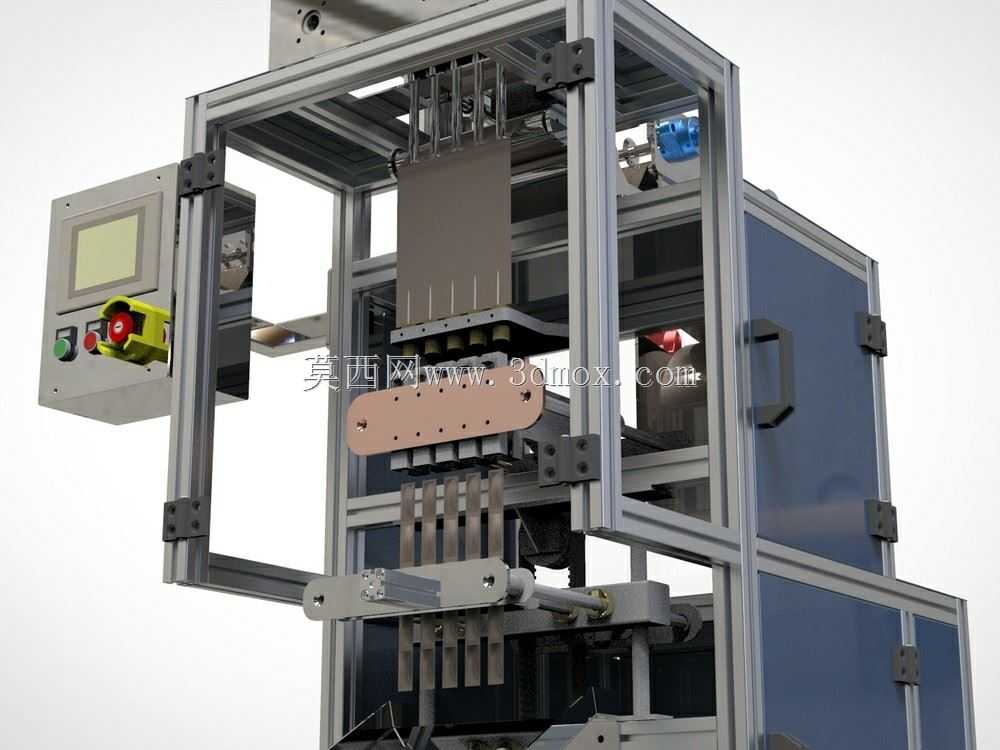

　　结构设计上，机架左右侧设置可开启防护门，内部拉膜辊、封合辊、传动链轮的检修空间预留充足，操作面板布置在机身左侧人机高度，急停按钮与状态指示灯独立外置，调试时可直接观察膜料走偏与封合温度状态。三维建模过程中，护板、料斗、成型器、封切组件、支脚以及内部支撑梁均按实际装配关系拆分，钣金件的折弯边、安装孔位、门体铰链位置都做了对应还原，管线与气动元件的排布也贴合现场设备的走线逻辑，方便结构工程师在此基础上改型袋宽、调整封切行程，或是替换不同计量机头拓展包装规格。

　　设备外形为窄高型立式结构，宽度方向尺寸紧凑，适合多台并排排布组成多列包装线；高度方向需预留上方补料与膜卷更换空间，进料侧与出料侧分别对接上游供料系统和下游收集输送带，安装边界只需保证地面水平、周边留出护门开启距离即可完成就位。
