纸巾餐巾折叠包装一体化生产线设备

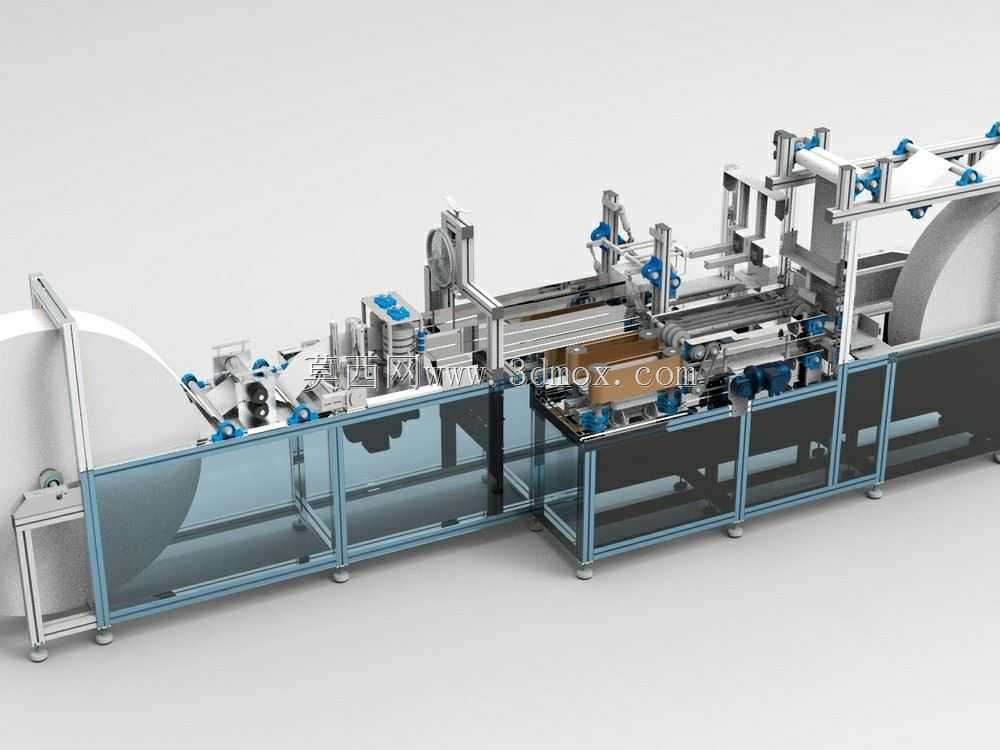

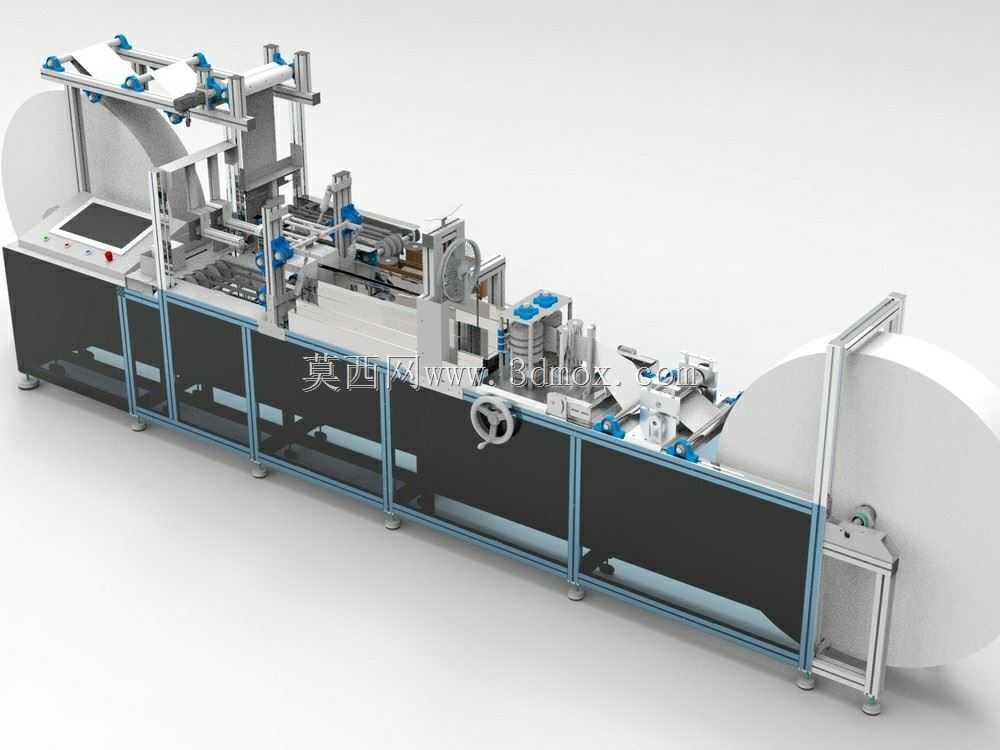

　　这套设备面向生活用纸后段加工场景，把原纸放卷、纵向折叠、横向裁切、堆叠计数与成品装袋封装串成一条连续产线，常见于餐巾纸、面巾纸、抽取式纸巾的规模化生产车间。整机沿物料流向一字排开，进料端布置大直径原纸料架与导纸辊组，中段集中完成折叠成型与定长切断，出料端衔接包装工位，操作工只需在两端完成上料和成品收集，中段无需人工干预。

　　从结构布局看，机架主体采用工业铝型材拼装，透明亚克力护板沿传动侧封闭，既保留了观察内部走纸状态的视野，又能把齿轮、链条、同步带等运动件隔离在安全距离之外。底部统一配置可调脚杯，现场安装时先按地坪标高调平，再锁紧地脚，整条线对基础平整度的要求不高，但进料段与折叠段的同轴度需要在调试阶段反复校核，否则纸带高速运行时容易跑偏起皱。

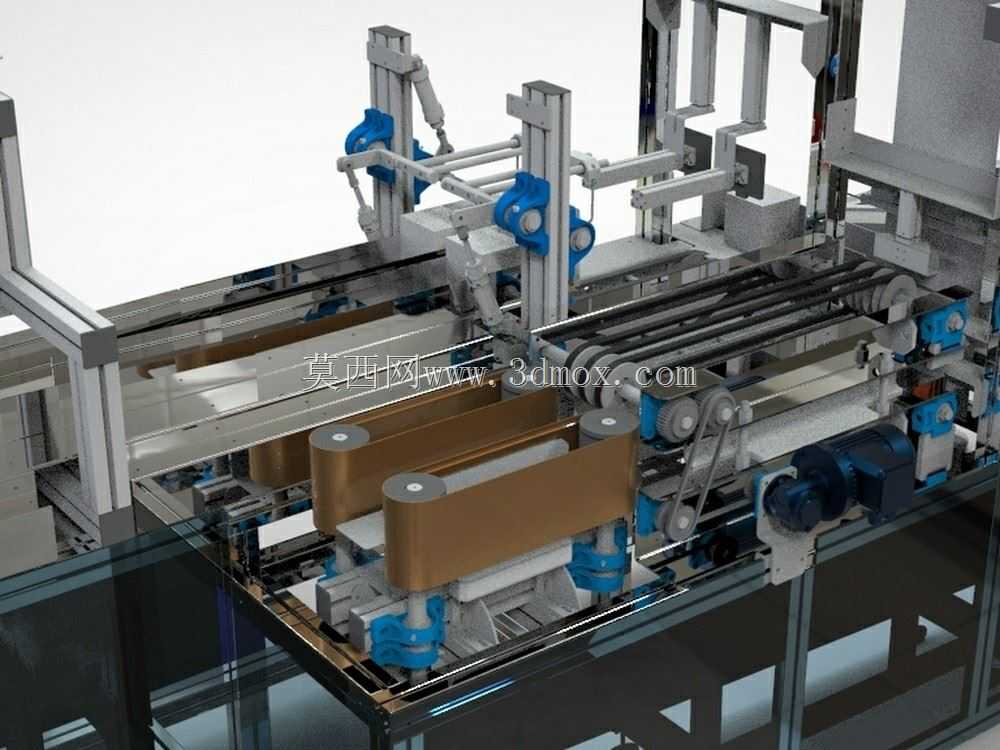

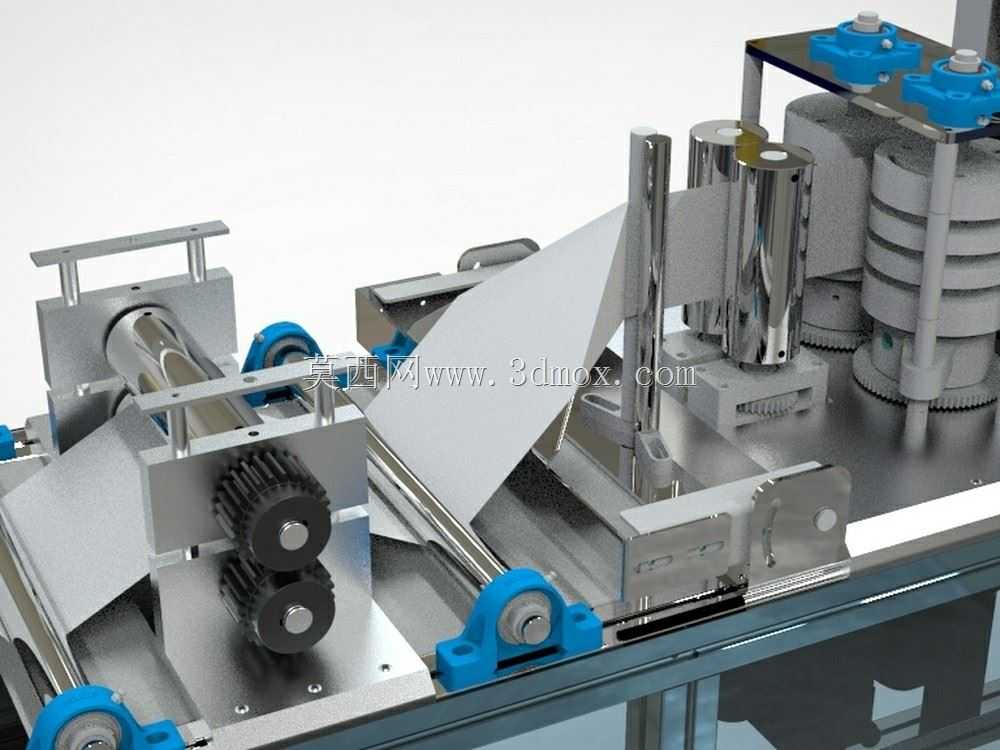

　　折叠单元是整线的核心，多组折板与压辊按餐巾折痕方向交错布置，纸带经过时依次完成对折、再对折，折痕位置由可调挡板限位，换产不同规格餐巾时，松开挡板锁紧手柄即可调整折宽，无需更换大件。牵引辊采用伺服电机驱动，配合编码器实时反馈走纸长度，切刀辊按设定张数动作，切断后的纸巾经拨叉整齐堆叠，计数到位后推入包装膜。

　　包装工位配置卷膜架、成型器与热封切刀，膜料经成型器折成筒状包住纸堆，纵向封边后由横封刀完成两端封口并切断，出来即为独立小包。气路系统集中布置在机架下部，电磁阀、过滤减压阀与气缸沿执行点就近安装，气动元件的走线走管全部沿型材槽内收纳，外观整洁也便于后期维护。

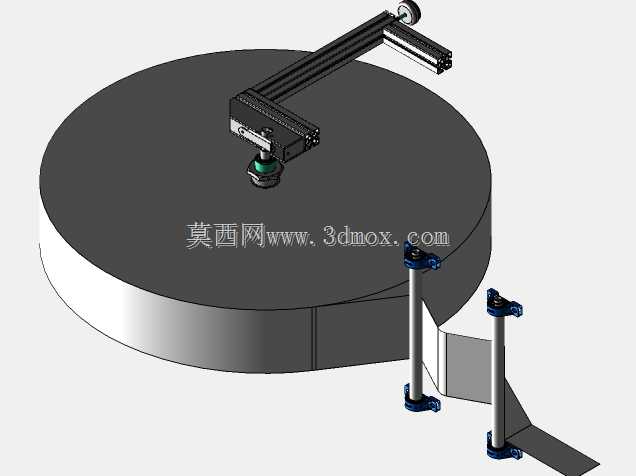

　　建模时把放卷张力控制、折叠导板角度、牵引压辊间隙这几处做成可调结构，工程人员在三维环境中可以直接模拟纸带从料架到封口的完整路径，检查折板与纸堆在极限位置是否干涉，护板开门后维护空间是否足够。整机长度方向预留了操作通道和电控柜安装位，电控柜独立放置在产线侧方，柜内排布PLC、伺服驱动器与端子排，强弱电分槽走线。对从事纸品包装设备开发的工程师而言，这套结构在折叠方式选型、张力波动补偿、封切温度与走膜速度匹配等方面都提供了比较完整的参考，可据此延伸设计不同产能档位的餐巾纸、抽纸包装产线。
