NEMA34步进电机简化结构设计

　　在数控改造、小型自动化工作站以及机床进给机构里，NEMA34规格步进电机常作为中低速大扭矩执行部件使用。这类电机的安装边界相对固定，前端法兰采用方形止口布局，四个安装孔围绕输出轴分布，轴端伸出长度、键槽或平面加工位置直接决定联轴器、同步带轮以及丝杠座的配合方式。建模时先把前端安装面作为基准，能够避免后续装配中出现电机轴与传动件不同心的问题。

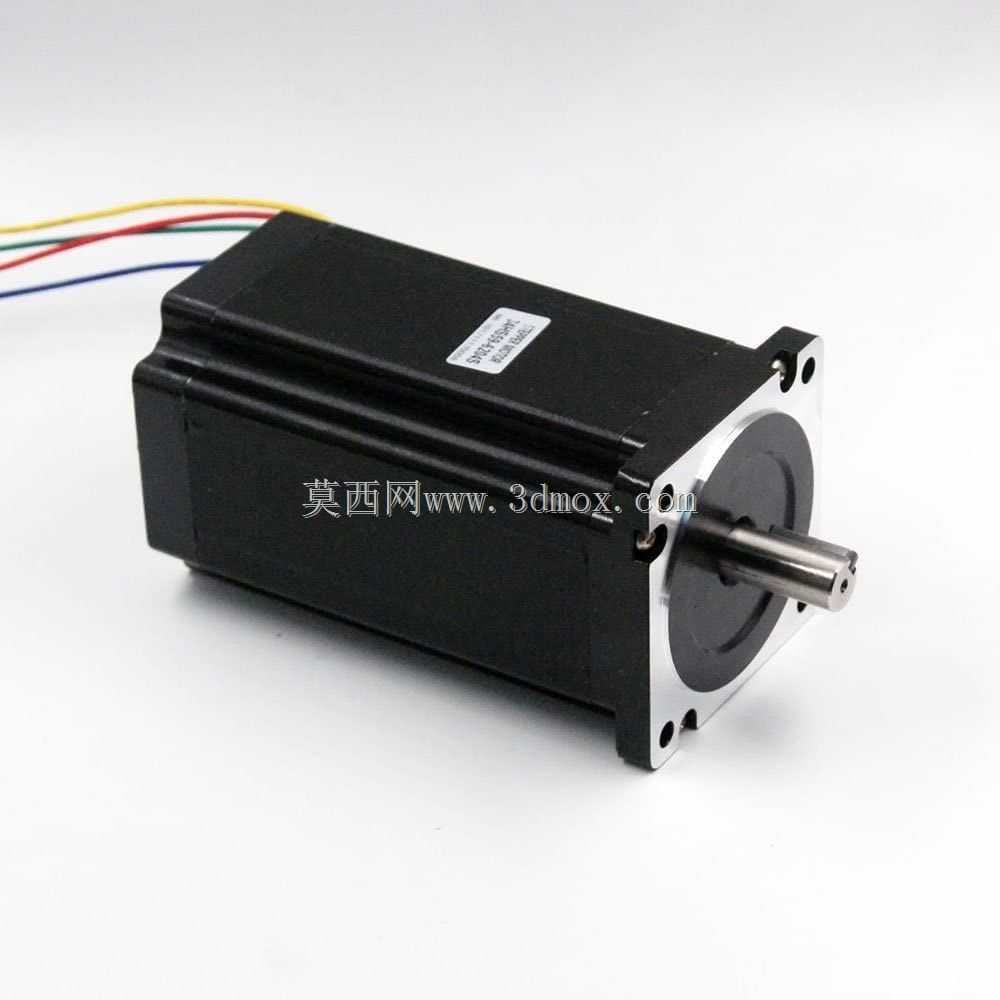

　　从实际用途看，该类电机多用于点位控制场景，例如拖板进给、分拣机构推送、包装设备分度、3D打印或雕刻设备的重载轴驱动。它不像伺服电机那样依赖复杂反馈回路，而是靠脉冲信号完成角位移控制，因此结构上重点体现定子壳体、前后端盖、转子轴和出线部分的空间关系。简化设计保留了工程布置最需要的外形特征：黑色方形机身上的散热棱面、前端银色安装法兰、中心伸出的圆柱轴、尾部出线以及标签区域，这些元素在设备干涉检查中都不能省略。

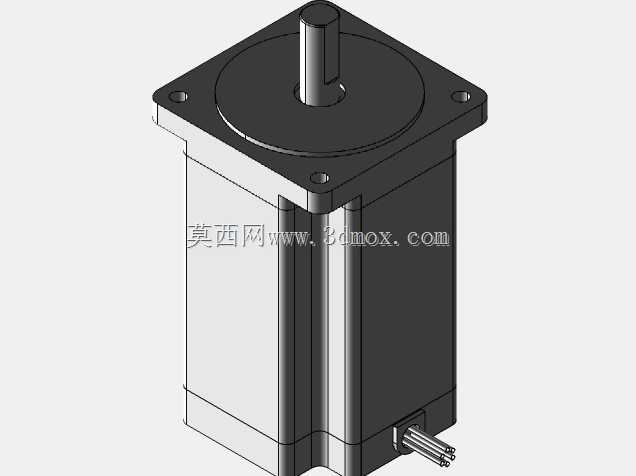

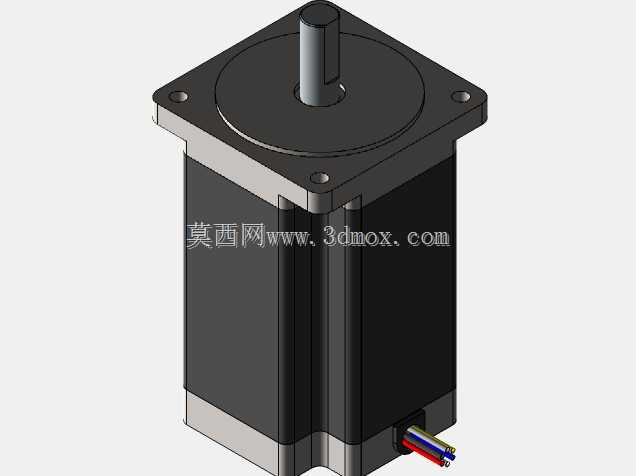

　　设计思路上，模型没有把内部绕组、磁钢和轴承细节全部展开，而是围绕整机装配需求建立外部实体。机身长度决定电机在设备后部占用的纵深，法兰边长决定安装板开孔范围，轴径与轴长决定联轴器选型，出线方向则影响拖链和线槽布置。对于结构工程师来说，这些边界比内部电磁结构更常被使用：在三维布局阶段，只要电机外形、安装孔位和轴端尺寸准确，就能完成支架设计、张紧结构校核和防护罩避让。

　　安装时，前端法兰通常贴合加工后的安装板，止口承担径向定位，螺钉提供轴向固定；输出轴通过联轴器连接滚珠丝杠，或通过同步带轮把扭矩传递给直线模组。若电机水平布置，还要考虑线缆弯曲半径，避免多色引线在拖链反复运动中被拉扯。模型将引线从机身侧后方引出，便于在装配中检查线缆与机架、传感器支架之间的间隙。

　　外形处理上，方形机身比圆形电机更利于贴近安装面，也方便在侧面增加压块或固定座。前端法兰厚度需要承受传动反力，轴肩位置与轴承室对应，后端盖则形成封闭轮廓。散热表面沿机身轴向延伸，虽然简化模型不必逐条还原细小筋槽，但在外观上保留阶梯和棱面，有助于渲染阶段识别零件层次。

　　对选型人员而言，该模型可直接放入进给单元总成，核对电机与导轨、丝杠、轴承座、联轴器之间的位置关系；对建模学习者而言，它也展示了如何从装配需求反推零件特征：先锁定安装基准，再补全轴端、法兰、机身和线缆，最后处理倒角、铭牌与外观分区。这样建立的电机模型不追求内部复杂结构，却能在设备总图、机构动画和工程干涉检查中稳定使用。
