NEMA23两相混合式步进电机结构设计

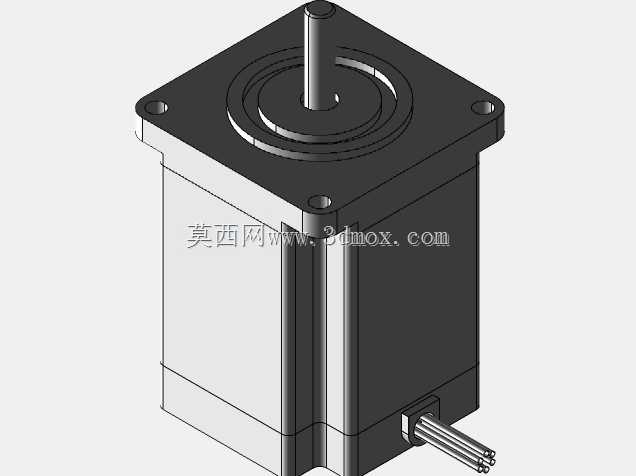

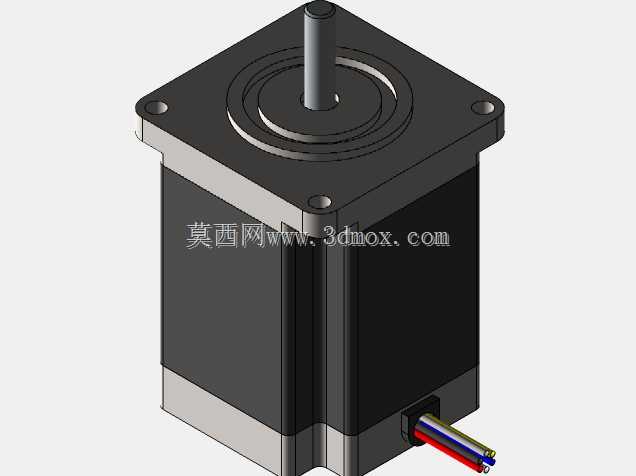

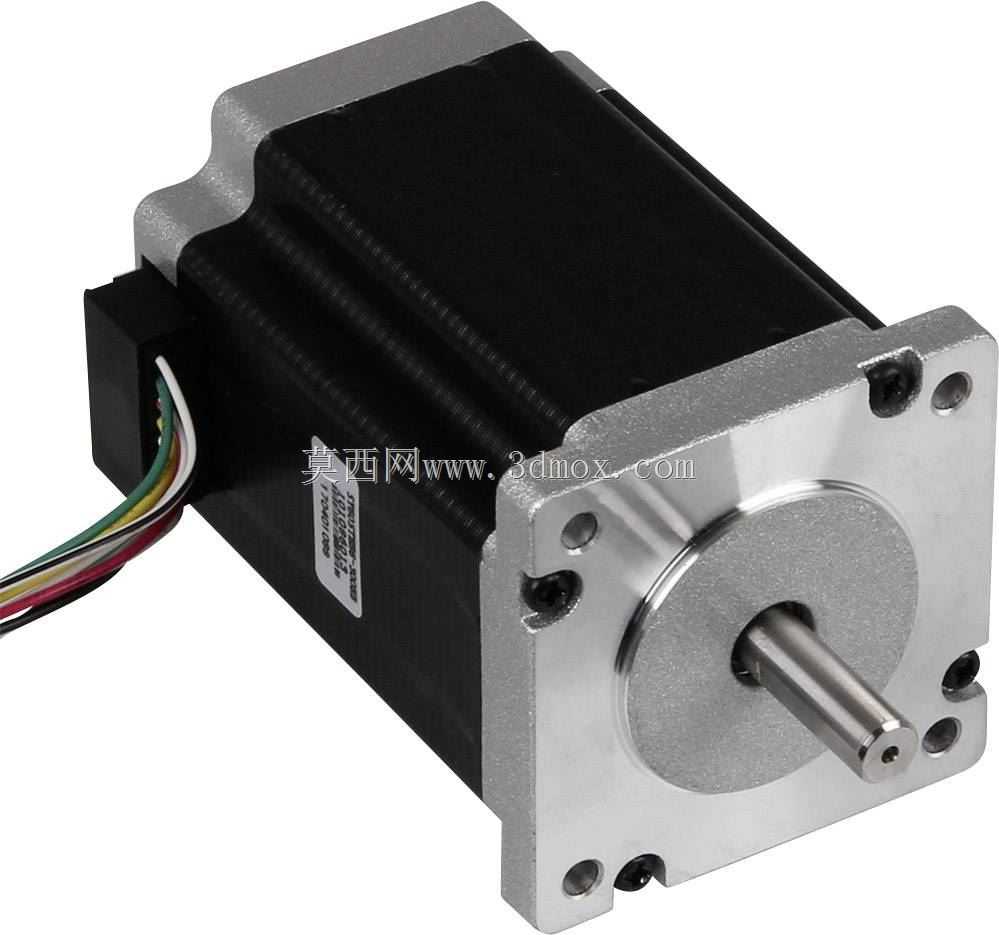

　　这款57系列两相混合式步进电机的三维结构，围绕桌面数控设备的实际安装与负载需求搭建，前端法兰采用NEMA23标准安装界面，法兰边长57mm，轴端输出直径8mm，轴伸长度适配常见同步轮、联轴器的锁紧区间，法兰四角预留M5安装沉孔，孔位间距严格遵循行业通用安装规范，可直接替换同规格市面量产电机，无需改动设备安装板开孔。整机轴向长度覆盖长机身高扭矩版本的尺寸边界，定子绕组段采用黑色包覆壳体，前后端盖为压铸铝合金材质，端盖表面预留轴承室定位台阶，输出轴前端搭配深沟球轴承支撑，可承受径向皮带拉力与小幅轴向负载，尾部出线端集成橡胶护线套，多色引出线按两相绕组顺序排布，方便接线时快速区分A+、A-、B+、B-相位。

　　从应用场景来看，这类电机广泛搭载在小型数控铣床、3D打印机挤出与运动轴、激光雕刻机龙门传动、自动送料机构、点胶设备位移平台上，作为开环控制系统的执行元件，它不需要额外编码器反馈即可通过脉冲信号实现固定步距角的角位移控制，搭配细分驱动器后可将固有1.8度步距角拆分至数千步每转，大幅降低低速运行时的振动与噪音。建模过程中优先还原了装配逻辑：转子组件内置永磁体与两段齿状铁芯，和定子内圈的小齿形成错齿导磁结构，这也是混合式步进电机同时具备反应式与永磁式电机优势的核心，断电状态下可输出一定保持扭矩，避免设备断电后轴系在外力作用下偏移。

　　壳体外侧的散热筋结构随机身长度延伸，增大和空气的接触面积，在电机持续低速大扭矩运行时，可将绕组产生的热量快速传导至端盖与安装法兰，通过相连的设备金属板进一步散出。出线侧的接线槽预留了线缆弯折空间，避免设备走线时线缆过度弯折出现内部铜芯折断。前端轴端加工有平面卡位，搭配紧定螺丝锁紧的同步轮或联轴器时，可防止传动件和转轴之间出现相对打滑。端盖和机身的配合止口做了同轴度约束，建模时保证前后轴承室、定子内孔、输出轴三者的同轴度公差在合理区间，实际量产中这一处的加工精度直接决定电机运行时的气隙均匀度，若气隙不均会出现扭矩波动、卡顿甚至定转子扫膛的问题。

　　选型匹配阶段，该尺寸电机的保持扭矩覆盖1.2N·m到3N·m区间，长机身版本可带动滚珠丝杠驱动10kg左右的水平运动负载，搭配同步带传动时可适配龙门式设备的长行程移动，机身侧面的安装面可按需加装减震垫，抵消步进电机步阶运行产生的微小共振，避免共振传递到设备机架影响加工表面质量。
