带编码器减速齿轮直流电机结构

　　该结构面向低速、大扭矩且需要位置反馈的小型传动场景，常见于自动送料机构、小型转台、阀门驱动、教学实验平台、3D打印辅助轴以及紧凑设备中的执行端。整机将直流动力源、行星式齿轮减速段和编码器反馈单元整合在同一轴线上，前端通过伸出轴输出旋转运动，后端封闭段容纳动力与反馈相关结构，外部圆柱壳体便于夹持固定，也适合在支架、套筒或安装座中进行同轴布置。

　　从功能划分看，模型重点表达了电机本体、减速箱、输出轴、前端盖、紧固螺钉以及壳体分段之间的装配关系。减速段位于输出侧，可将电机高转速转换为较低转速，并提升输出扭矩；编码器部分用于反馈轴端位置或转速脉冲，使控制系统能够完成速度闭环、位置计数、限位判断和运动同步。对于需要精确停位、累计转角或低速稳速运行的机构，这种集成方式比单独布置电机、联轴器和反馈元件更节省空间，也能减少装配偏差对信号采集的影响。

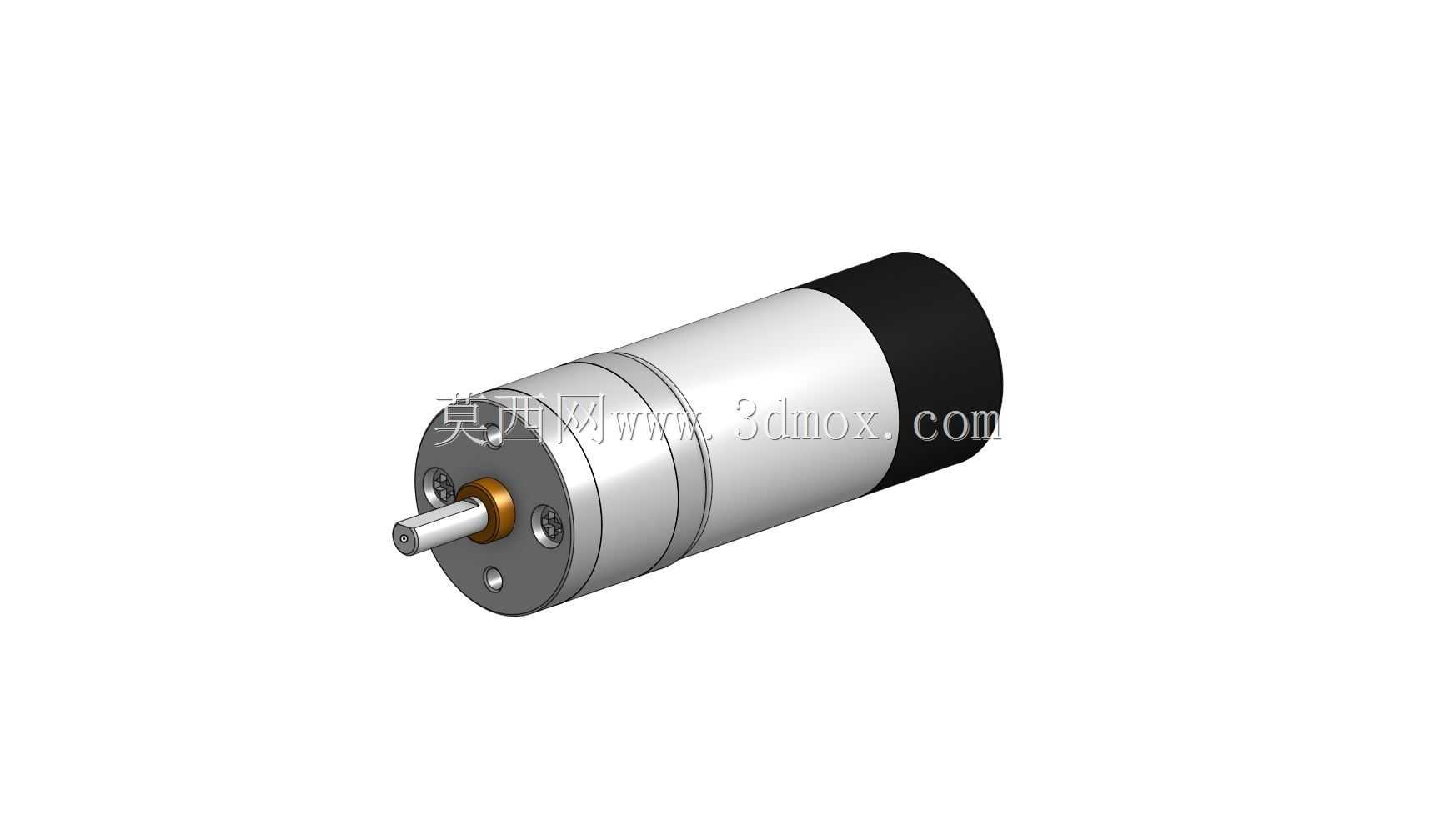

　　外形上，主体采用圆柱筒状结构，前端为金属质感端盖，中心布置输出轴，轴端保留与负载连接的平直轴段；端盖上的螺钉位置、轴肩和壳体台阶均按装配逻辑建模，便于检查干涉、确认夹持范围以及设计配套支架。后端黑色圆柱段与银色壳体形成明显分区，既反映电机与减速组件的功能边界，也为外观渲染和工程展示提供清晰层次。

　　建模时需要特别关注同轴度和安装边界。输出轴中心线应贯穿减速箱与电机主体，前端轴径、轴伸长度、端盖外径和壳体最大外径共同决定负载连接方式。若用于设备选型，应在三维布局中预留电机径向装拆空间，保证壳体夹持不压住端盖螺钉；若与联轴器、同步轮或摇臂连接，还需校核轴端受力方向，避免径向载荷直接作用在减速输出轴承上。编码器反馈相关结构靠近传动链布置，可提高控制端对实际转角变化的感知能力。

　　在结构设计思路上，该类电机不是单纯追求高速动力，而是通过减速机构换取低速稳定性和扭矩密度，再借助反馈信号提升可控性。齿轮箱内部多级传动需要保证齿圈、行星轮、太阳轮和支撑件之间的层级关系；外部模型则应保留足够的安装基准，使工程师能够在整机中快速完成轴向定位、防转固定和线缆走向规划。对于自动化设备而言，这种小型执行元件适合安装在空间受限但需要可靠旋转输出的位置，配合控制板可实现定角度转动、连续调速和位置记录。

　　实际应用中，安装面与电机轴线的平行度、输出轴与负载轴的对中精度，以及螺钉锁紧顺序都会影响运行噪声和寿命。三维结构可用于检查外壳与周边钣金、线束、传感器之间的间隙，也可作为减速电机选型、支架设计和运动机构验证的直接参考。
