箱式直线滑动轴承座SC8UU

　　箱式直线滑动轴承座常用于小型自动化设备、数控运动平台、3D打印机构、包装输送机构以及教学实验台中的直线导向环节。它的核心作用是把光轴作为固定或运动基准，使安装在滑块上的执行件沿轴向平稳往复移动，同时由铝制外壳承担侧向支撑和安装定位。相比单独使用直线轴承，箱式结构把轴承外圈包裹在封闭壳体内，能够减少装配偏心，提高轴承受力边界的一致性，也便于在台面、立板或型材框架上直接固定。

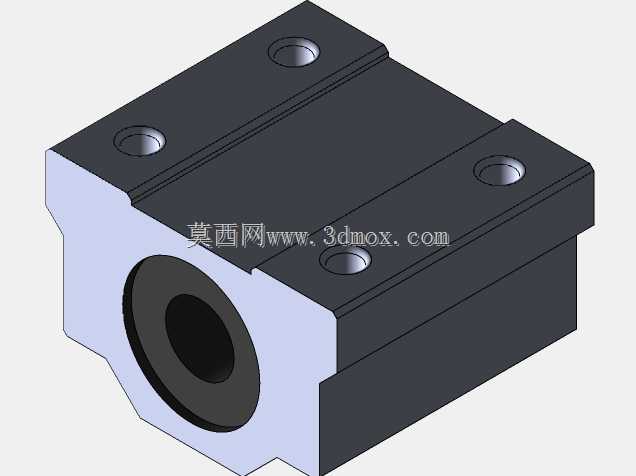

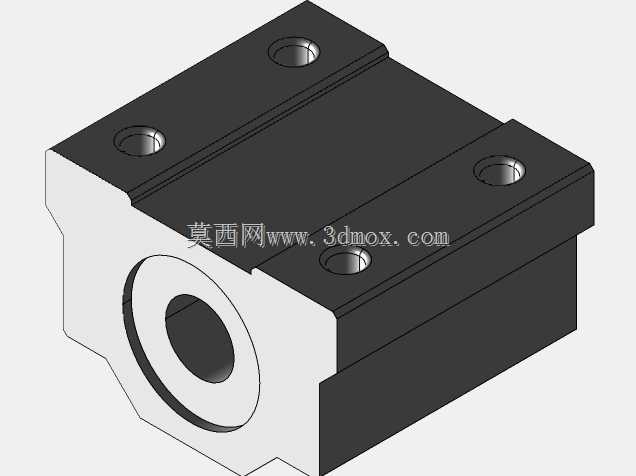

　　该类SC8UU单元通常适配直径8mm的圆柱光轴，内部配置标准直线球轴承，滚珠在保持架内循环，运动阻力小，适合轻载、高频、短行程导向。外壳采用近似方块的箱体造型，中部设置同轴通孔，两端形成轴承容纳与限位结构；顶面布置安装孔，可通过螺钉将滑块与移动板、拖板或工装连接板连接。底部和侧面的平直加工面为安装提供贴合基准，设计时需要保证安装面与光轴轴线平行，否则会造成滚珠局部载荷增大、滑动卡顿甚至轴承早期磨损。

　　从建模角度看，外形表达应重点还原箱体的阶梯轮廓、中心轴承孔、顶部螺纹孔以及端部开口。中心孔与轴承外径属于配合区域，建模时不宜只按外观拉伸处理，应体现轴承装入后的同轴关系和端面限位。顶部孔位需要结合实际螺钉规格预留沉孔或通孔边界，周边留出扳手空间；箱体四角和侧壁过渡处可保留铸造或加工件常见的圆角与拔模特征，使模型更接近实物。若用于运动校核，还应补充光轴中心线、安装基准面和滑块行程方向，方便在装配体中检查干涉。

　　实际选型时，不能只关注孔径。设备负载方向、行程长度、轴的支撑跨距、运动速度以及环境粉尘都会影响使用寿命。单只滑块更适合承受沿导向方向的轻载移动；当移动板存在倾覆力矩时，通常采用两只滑块并排或双光轴平行布置，以提高抗扭能力。安装边界上，光轴两端需要支座固定，滑块顶面连接螺钉不能过长，避免侵入轴承运动区域；周围还应预留润滑、清洁和维护空间。对于开放式机架，箱体端面可配合防尘圈或密封件，减少切屑、灰尘进入滚珠轨道。

　　结构设计中，箱式轴承座的价值在于把标准化直线轴承转化为易安装的导向模块。三维模型不仅要呈现金属外壳的外观，还要表达内部轴承、光轴配合、安装孔位和外部连接关系，这样在总图布置时才能准确判断滑块宽度、高度、孔距以及与相邻零部件的安全间隙。
