KCD1型椭圆船型翘板电源开关

　　这类椭圆翘板式船型开关在民用电器、小型机电设备、配电箱面板、测试治具与自动化控制柜里使用频率极高，属于面板安装类手动通断元件。模型对应KCD1-23A规格，额定承载能力覆盖250V交流6A与125V交流10A工况，日常多用于电源总控、支路切换、灯具启停、电机点动前置控制等场景，结构简单、操作反馈明确，面板开孔加工也比较方便。

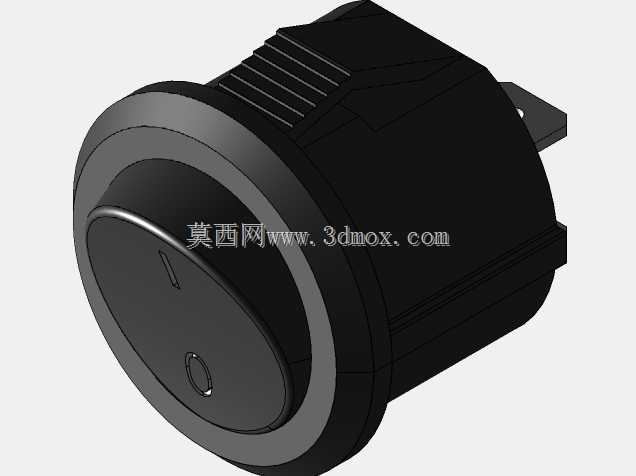

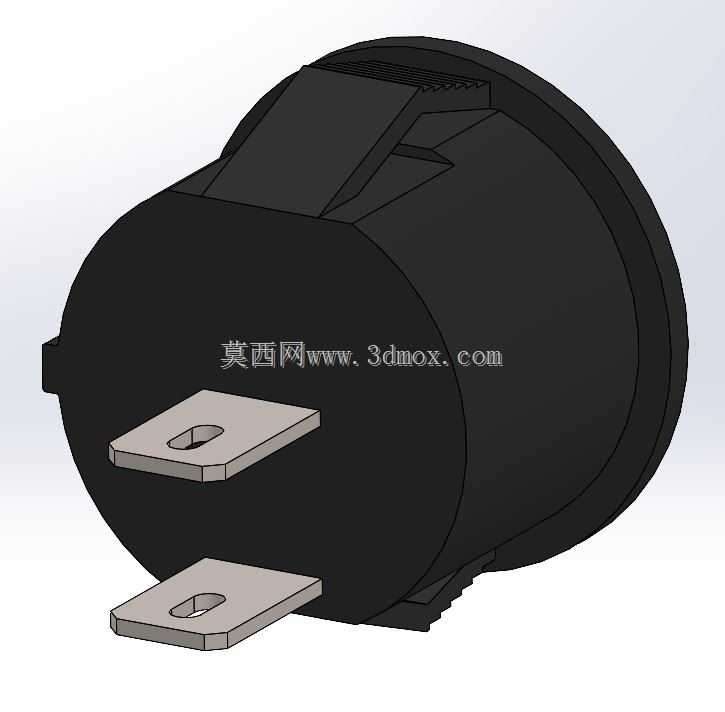

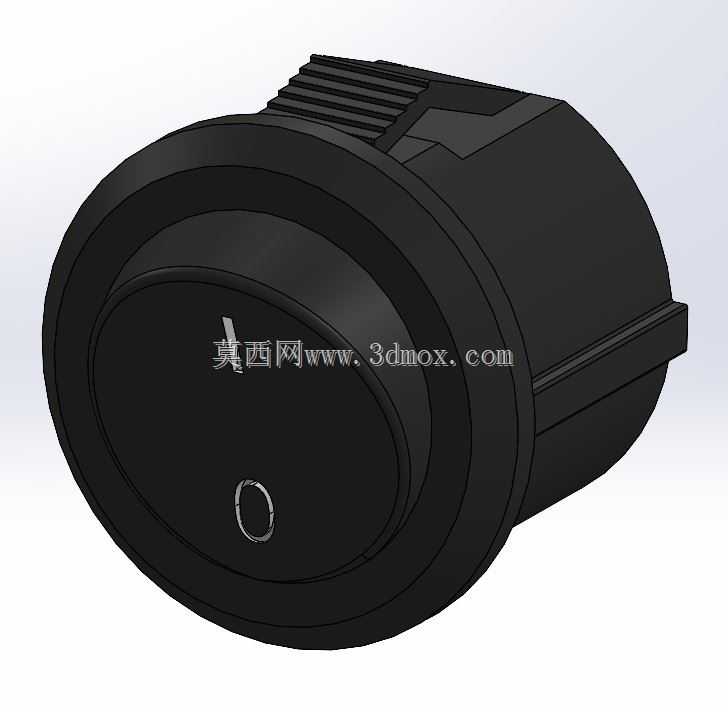

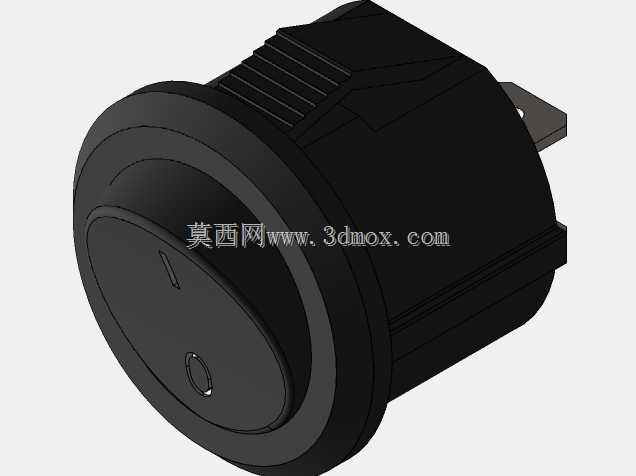

　　从外形看，开关主体采用黑色椭圆造型，正面为内凹式翘板按键，按键表面压制国际通用的Ⅰ通电标识与〇断电标识，操作人员仅凭触感和目视即可判断当前档位，避免误操作。按键外圈带有一圈凸起挡边，手指按压时不易滑脱，边缘做了圆角过渡，长期频繁按压不会硌手。开关后部为插接式接线端，端子布局紧凑，适配常规6.3mm插簧，接线时直接压插即可，无需锁螺丝，装配效率较高，适合批量设备生产。

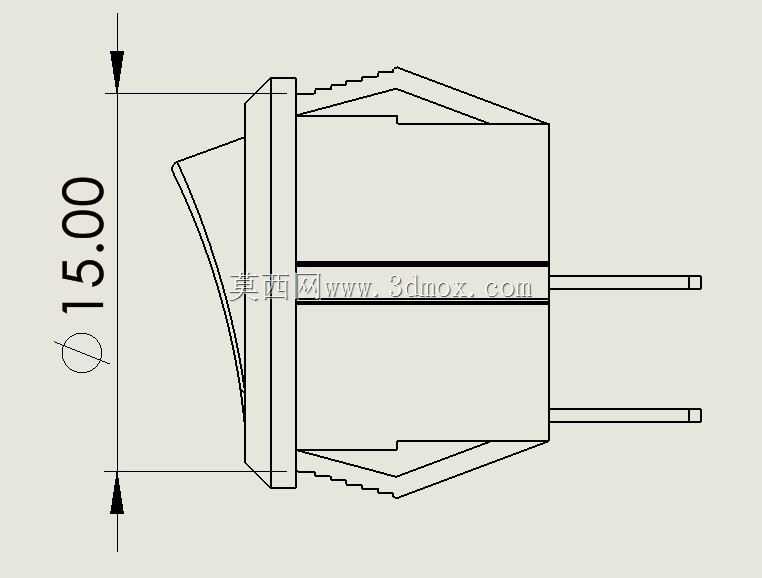

　　安装边界是选型时最需要核对的参数：该款开关适配面板开孔直径约15mm，属于小型开孔规格，面板厚度适配常见1.0~2.0mm钣金、塑料壳体，安装时从面板正面推入，靠壳体两侧的弹性卡爪自动卡紧，不需要额外螺母锁附，拆装维护都很便捷。建模时需要重点还原卡爪的弹性倒扣结构、后部端子的定位槽、按键与基座之间的摆动间隙，若间隙预留不合理，三维装配时会出现按键干涉、翘板无法正常摆动的问题。

　　设计思路上，这类开关优先保证操作可靠性与面板适配性：椭圆基座相比圆形开关防转性能更好，推入开孔后不会随按键按压发生转动；顶部的多道防滑筋位既增强了壳体结构强度，也在注塑成型时改善材料流动，减少壳体缩痕。外壳采用绝缘阻燃塑料材质，满足电气安规对爬电距离的要求，内部动触片采用弹性铜件，保证通断时接触压力稳定，避免长时间使用后接触不良发热。

　　在整机结构设计阶段，布置该开关时要在面板后方预留足够的接线空间，端子后侧至少留出插簧压线与线束弯折的余量，同时避开内部PCB、走线槽与运动部件；面板开孔尺寸需严格控制在公差范围内，开孔过大会导致开关卡爪固定松动，开孔过小则装配时强行压入容易撑裂塑料基座。三维建模过程中完整还原了开关的外轮廓、按键曲面、卡爪结构与后端端子形态，可直接用于面板开孔校核、装配干涉检查与设备外观渲染，帮助结构工程师在设计初期就确认开关的安装位置、操作高度与周边安全距离，减少后期打样返工。
