Nema17两相混合式步进电机结构设计

　　在桌面级数控设备、小型自动化工作站以及创客类运动控制平台的选型环节，42规格也就是Nema17步进电机几乎是绕不开的核心执行部件，本次还原的CloudRay款两相混合式步进电机，完整覆盖了定子叠片、转子磁钢、前后端盖、输出轴、接线端子以及机身标识的全部结构细节，可直接用于设备整机的干涉校验、安装布局模拟与运动机构装配演示。

　　从实际装机场景来看，这类电机最常出现在3D打印机的X/Y/Z轴进给、小型雕刻机的主轴进给拖板、桌面点胶机的位移模组、激光切割机的传动龙门以及小型分拣流水线的短距输送工位，它依靠脉冲信号完成角位移转换，每接收到一个驱动脉冲就转动固定步距角，开环控制状态下就能获得足够的定位精度，不需要额外加装编码器反馈，成本与控制复杂度都远低于伺服方案，非常适合负载扭矩在0.4N·m到0.6N·m区间的轻载连续运动工况。

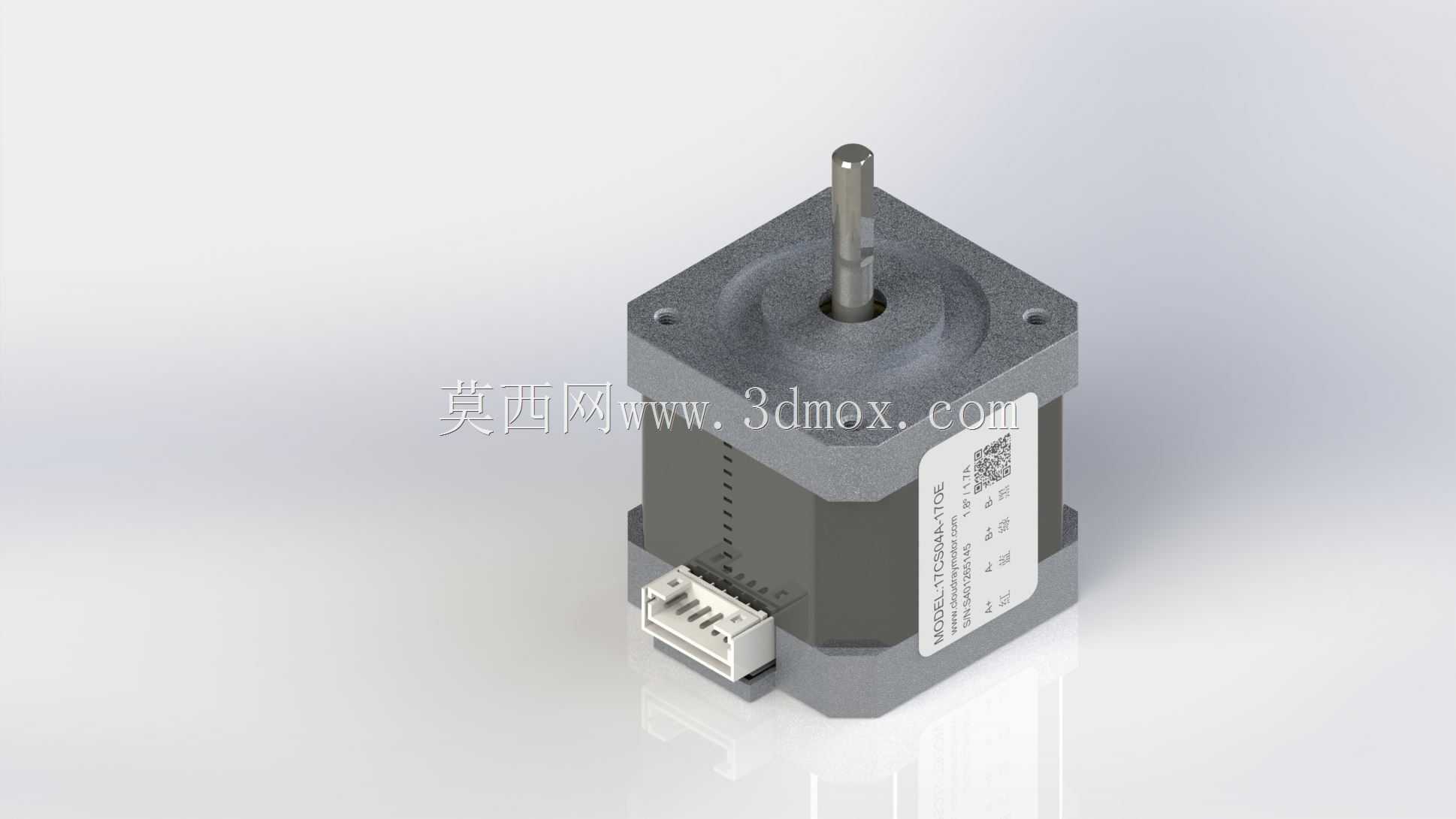

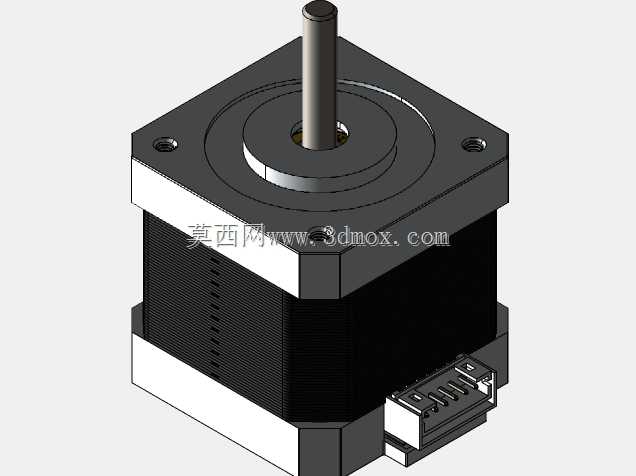

　　建模过程中首先对齐的是安装边界：Nema17标准的法兰安装面为42.3mm见方，四个安装孔的孔距严格保持31mm，前端伸出轴为直径5mm的D型切边轴，轴伸长度控制在24mm，轴端中心距离安装法兰面的定位尺寸完全适配市面上通用的20齿GT2同步轮、8mm孔径联轴器以及小型丝杆锁紧座，机身主体的叠片方壳边长同样为42mm，机身总长度根据40mm扭矩规格设定，后端预留的白色插接端子为6Pin弯针座，引脚排布对应A+、A-、B+、B-两相绕组，接线时直接匹配常见的DM542、DRV8825步进驱动器，端子突出机身的高度也做了1:1还原，在做设备后侧走线空间校核时，可以直接判断端子与设备背板、拖链的安全间隙，避免装机后出现接线插头顶壳的问题。

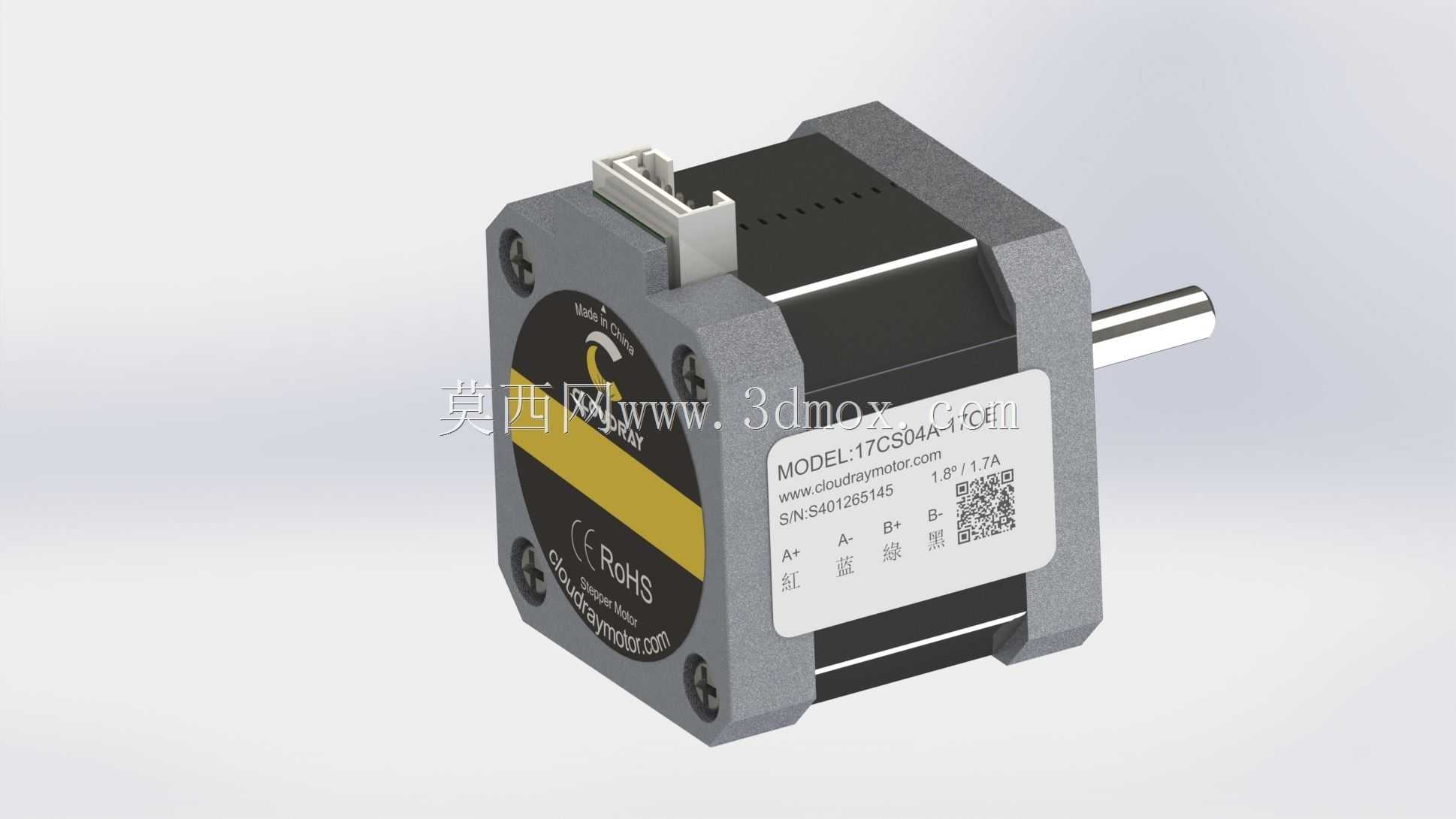

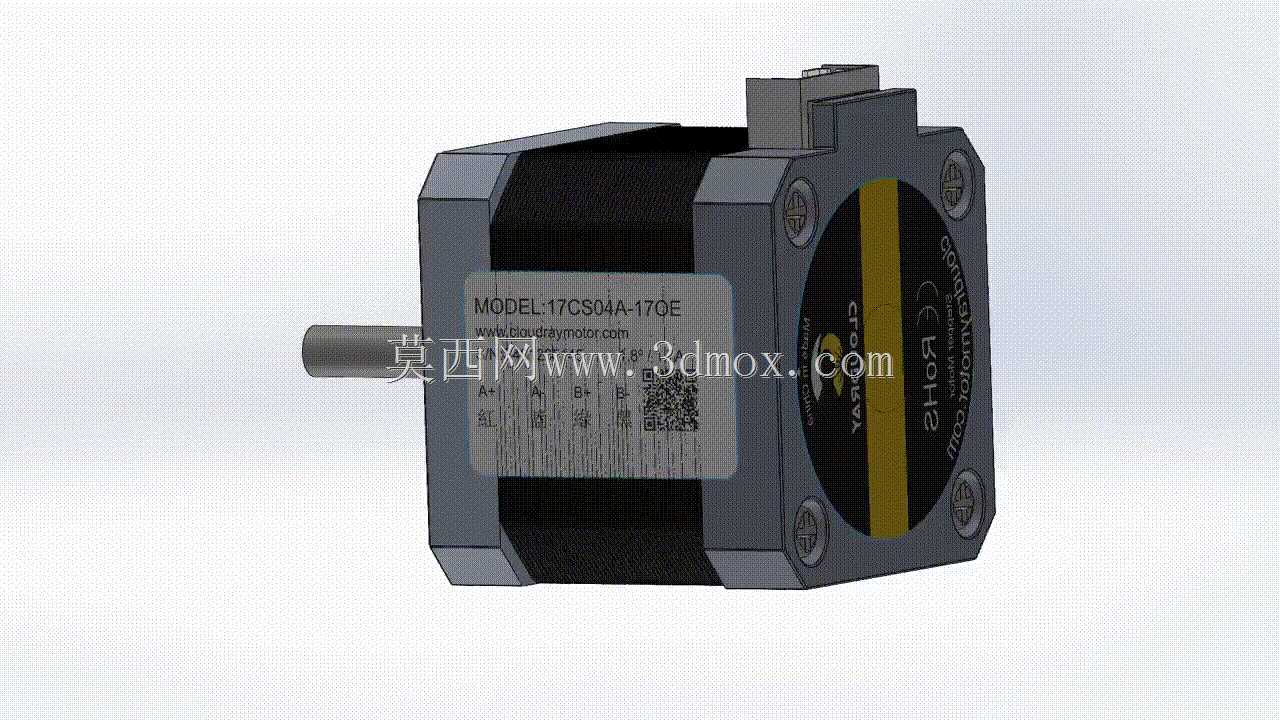

　　结构设计上，电机前后端盖采用压铸铝合金材质，端盖面上预留的四个M3螺纹孔深度符合实际装配要求，机身侧面的标签区域还原了绕组线序标识、RoHS认证标贴与产品序列号区域，转子部分内置的永磁磁钢与定子爪极的配合间隙按照混合式步进电机的常规0.05mm气隙设定，输出轴的轴承位台阶、轴用挡圈槽都完整做出，在做传动对接仿真时，可以直接将联轴器、同步轮装配到轴段上，校验轴上零件的轴向定位是否合理，不会出现零件悬空或者与端盖摩擦的问题。

　　针对整机布局的工程师，这个模型可以直接导入装配体，核对电机与安装铝型材、同步带张紧机构、限位开关的位置关系，不需要再自行测绘估算电机外形，能大幅缩短非标小型设备的方案设计周期。
