小型移动式手动制砖压坯设备结构

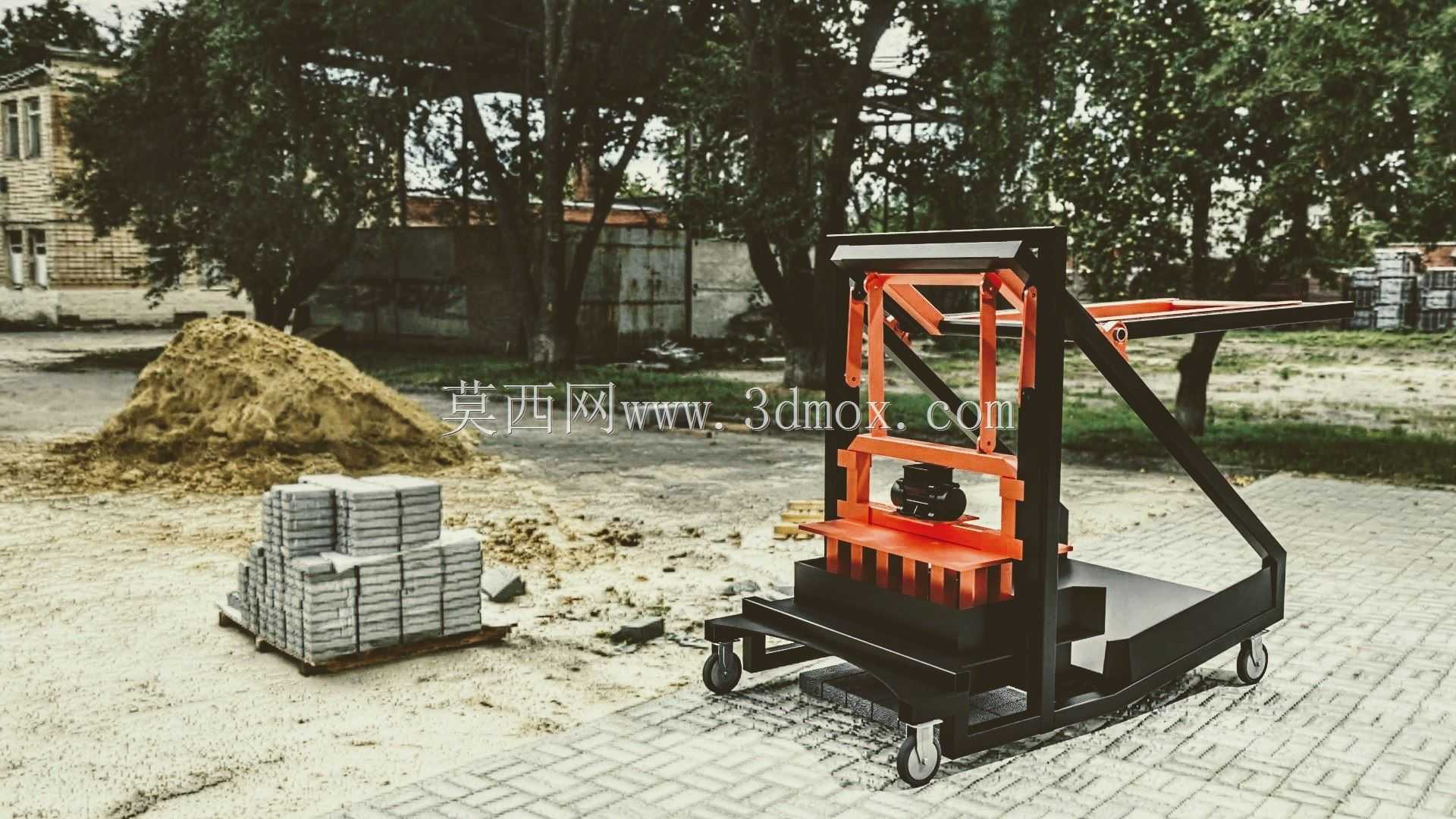

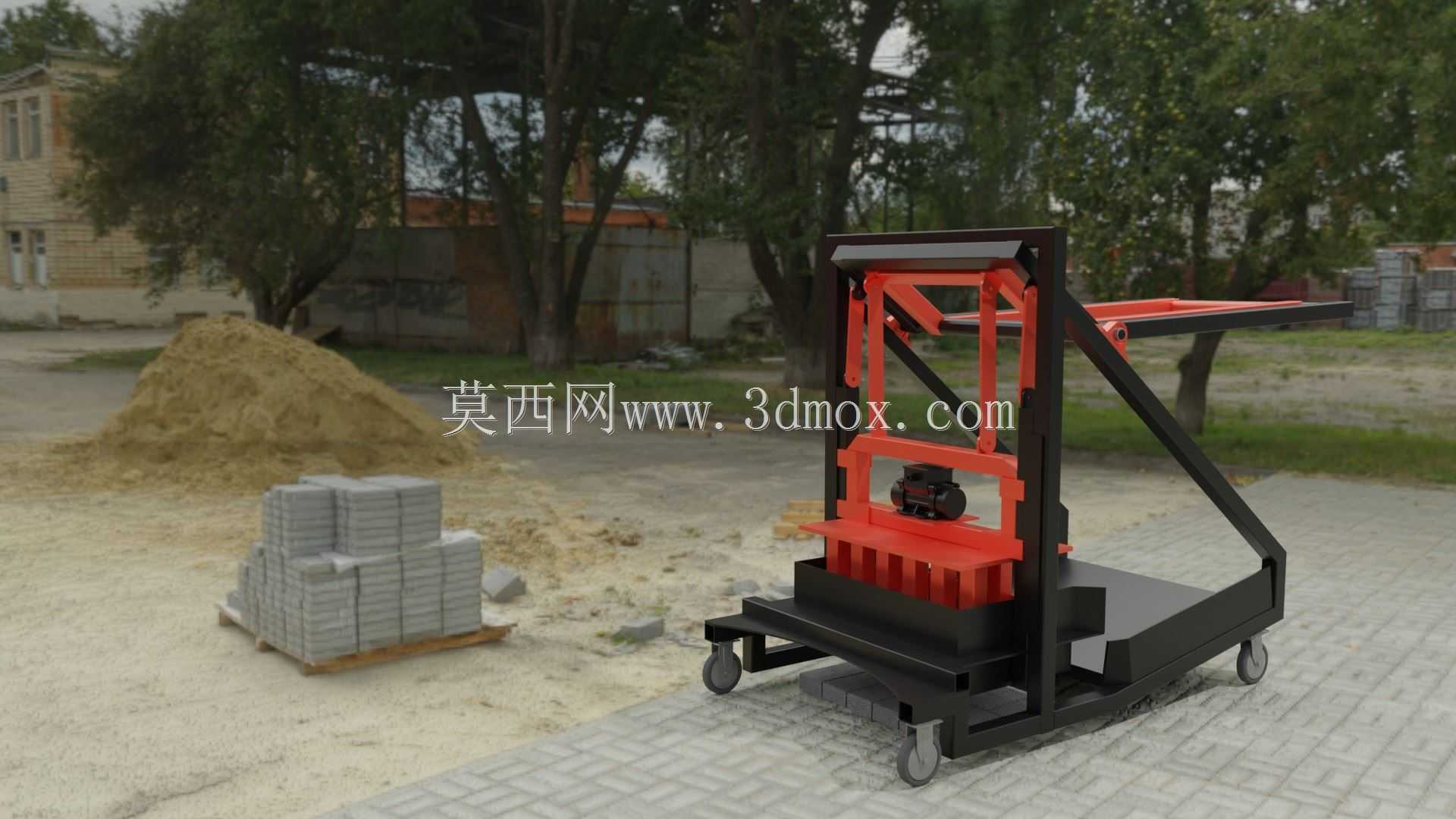

　　该设备面向小型工地、庭院改造、临时作业点及工坊式建材制备场景，主要完成散状混合料的装填、压实与砖坯成型。整机采用可推移框架布局，底部配置脚轮，能够在砂料堆放区、养护区和成品码放区之间短距离转运，避免固定式砖机对基础地坪和固定工位的依赖。设备前部为压制成型区域，模箱、压头、导向立柱和操作杠杆集中布置，操作人员可在站立位置完成填料、刮平、施压和脱模动作；后部斜向框架承担受力传递与结构支撑，使手动杠杆产生的压力能够较稳定地作用于砖坯。

　　从结构设计角度看，机架以型钢焊接框架为主体，立柱、横梁和底架之间形成封闭传力路径，压制时载荷由压头经导向件传递至模箱，再由下部平台承受，减少悬臂受力。压头与模腔之间保留导向间隙，既保证上下运动顺畅，也控制砖坯厚度偏差。移动轮组承担转场和支撑功能，作业时可借助底架落位或附加垫块提高稳定性，防止压制过程中整机晃动。操作杆件的力臂比例经过布置，适合人工间歇作业，重点不在高节拍量产，而在低门槛、少辅助设施条件下完成少量砖块制备。

　　外形尺寸围绕单人操作和狭窄通道转运设定，整机长度覆盖轮架、压制区及后部受力框架，宽度以模箱和操作空间为边界，高度需满足杠杆抬升、压头回程及人员施力姿态。安装时不需要复杂地脚固定，但应选择平整硬化地面；轮距、底架外缘和压制作业半径需预留操作空间，侧面应留出填料与清理模腔的位置，前方保留砖坯取出和托盘放置区域。模箱周边需考虑混合料洒落、清扫和喷水养护的操作余量，上部杠杆运动范围内不得布置管线或遮挡物。

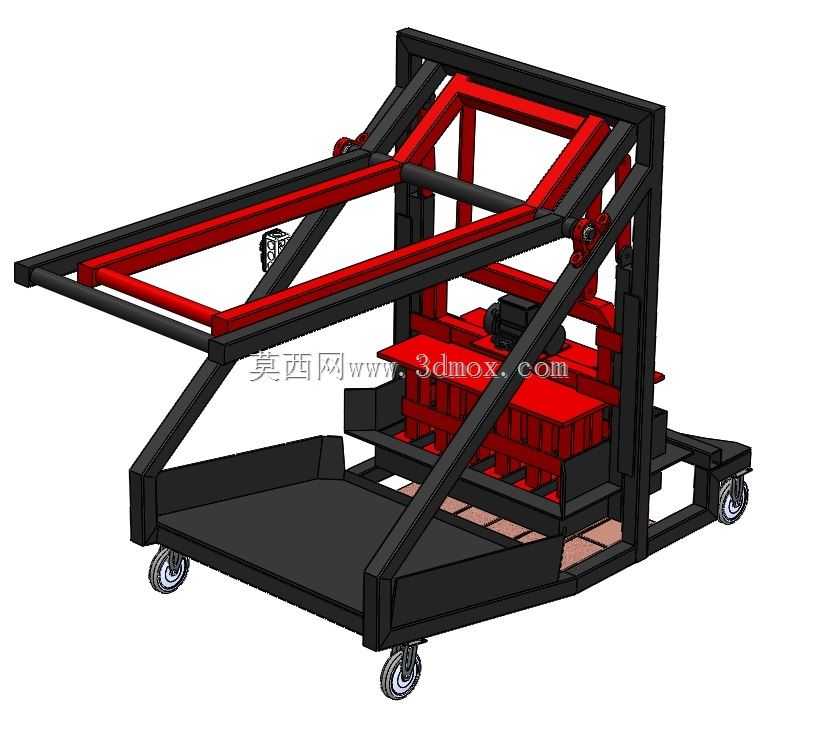

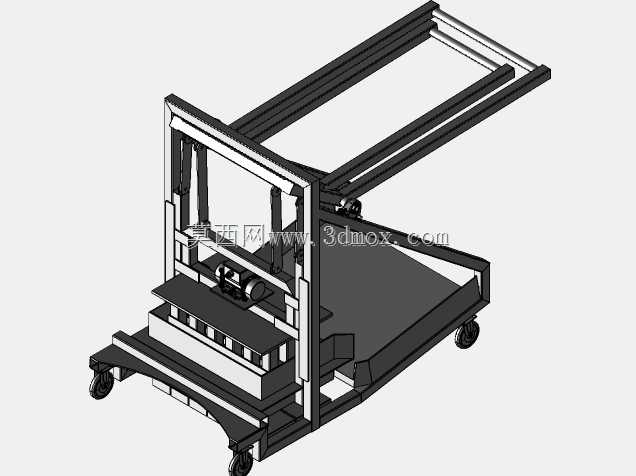

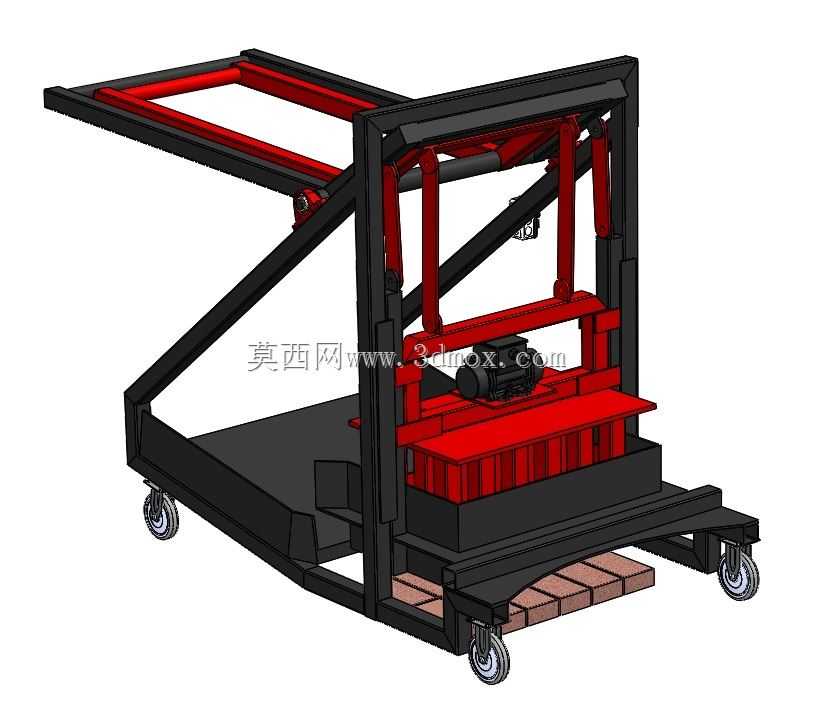

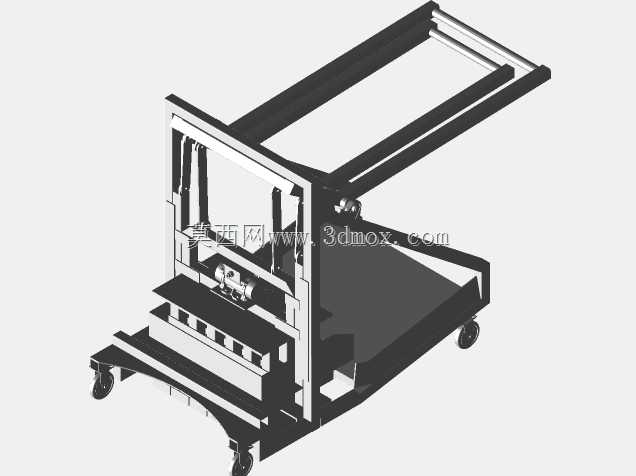

　　三维建模时可将设备拆分为底架、轮组、立柱、压头、模箱、杠杆和配重平台等模块，重点核对压头与模腔的同轴关系、杠杆铰点行程、脚轮安装高度以及压制极限位置。砖坯成型质量依赖混合料均匀装填和压头平行下行，因此导向件刚度、模箱定位面和底架平面度是结构校核重点。对于现场使用而言，该类设备适合小批量、多点位、低投资的制砖作业，也可作为建筑材料成型机械的原理验证样机，用于展示手动压制、模腔定位、移动转场与机架受力之间的工程关系。
