6x8厘米双面镀锡万用原型洞洞板

　　电子实验台的搭建过程里，最常碰到的痛点不是电路原理走不通，而是临时验证阶段没有合适的载体把零散元件固定成可测试的回路。这块60×80毫米规格的万用洞洞板，就是针对点对点焊接、课程实训和小批量功能样机验证做的标准化载体。板体厚度控制在1.6毫米，拿在手里有足够的刚性，不会因为插装电阻、电容时的按压力出现明显弯折，同时边缘预留的四个安装孔可以直接用M3铜柱固定到亚克力外壳或者设备内部的安装支架上，边界尺寸刚好适配多数小型教学实验箱的卡位，不用额外裁切板材。

　　板面的孔阵按2.54毫米标准间距排布，这个间距和直插DIP封装芯片、排针、常用接插件的引脚距完全对齐，0.95毫米的孔径既能让0.8毫米线径的元件引脚顺畅穿过，又不会因为孔位过大导致焊盘吃锡量不足。和单面板只能在一面走线不同，这块板做了双面镀锡处理，两面的焊盘都能上锡，焊接时可以把跨接线走在板的背面，正面留给元件本体，调试的时候翻板就能核对走线，不会因为元件堆在同一面把线路遮得严严实实。

　　实际使用场景里，高校电子工艺实习课上学生第一次练习烙铁焊接，用这种板不需要提前腐蚀制版，拿到手就能按照自己画的草图插元件；研发团队做DEMO功能验证时，打样正式PCB往往要等周期，先用洞洞板把电源模块、信号采集回路搭出来，先跑通逻辑再优化Layout，能把早期方案试错的成本压到最低。板两侧连续排布的焊盘特意留成了总线式的连通位，需要做电源正极、地线公共母线的时候，直接把这一排焊盘连锡就能形成低阻抗的公共通路，不用一根一根飞线，既减少了焊点数量，也避免了多根地线拧在一起造成的信号干扰。

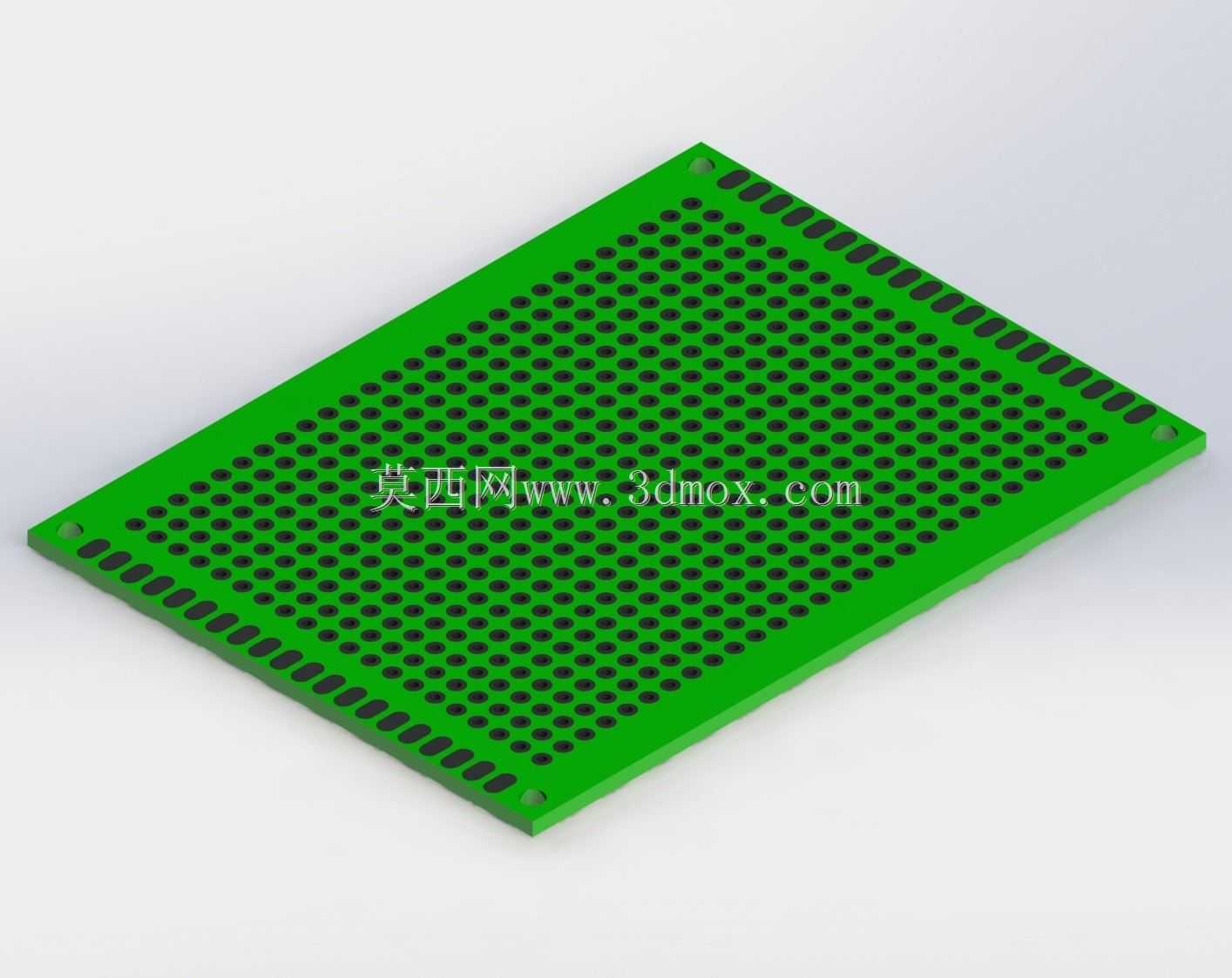

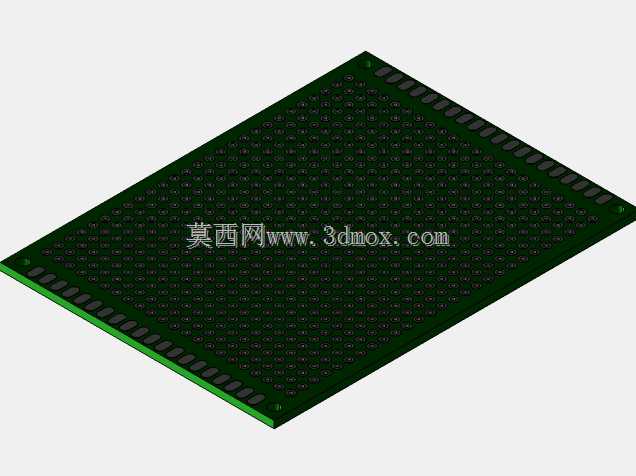

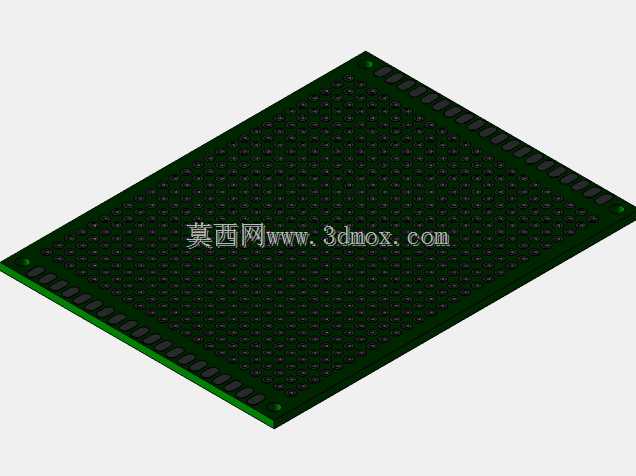

　　建模的时候把每一个通孔、边缘安装孔和板边的倒角都做了还原，孔阵的行列数严格对应实物尺寸，导入装配环境后可以直接和排针、接插件做干涉检查，确认元件插装后引脚伸出板面的长度不会和下方壳体碰撞，外壳设计时也能直接参考板的外轮廓预留固定柱位置，不用反复测量实物尺寸。板体边角做了小圆弧处理，没有锋利的裁切毛边，手持操作的时候不会划手，镀锡层的覆盖范围也延伸到了孔壁，双面板的金属化孔连通可靠性比普通单面纸板高很多，哪怕反复拆焊元件，焊盘也不容易从基材上脱落。
