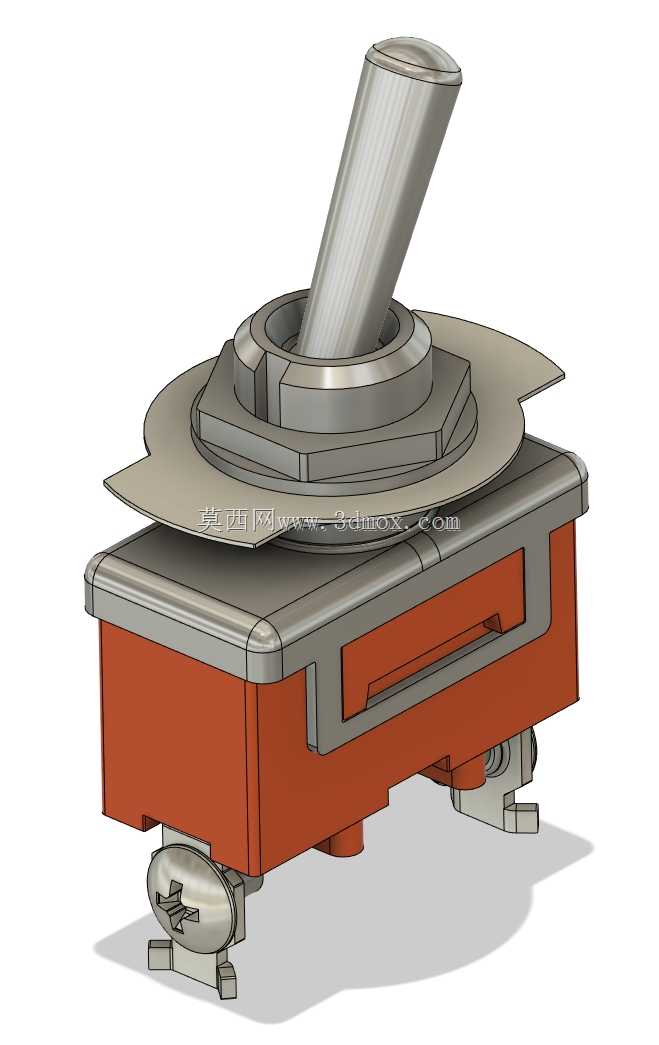

在机床电控柜、小型自动化操作台、测试治具以及各类需要人工通断控制的设备面板上,钮子式拨动开关一直是最常见的手动指令元件之一。这款E-TEN 1021开/关拨动开关的三维结构,围绕面板安装场景展开,把操作者最常接触的拨杆、锁紧螺母、密封垫圈、壳体基座以及底部接线端子都做了完整还原,适合在电气布局、面板开孔校核与人机操作验证阶段直接调用。
从实际用途看,这类开关主要承担单路或双路电路的手动切换任务,操作者通过扳动顶部金属拨杆,使内部触点在接通与断开两个稳定位置之间切换。模型将开关定格在拨杆抬起的“打开”状态,能够直观呈现手柄偏摆后的姿态,便于在整机装配时检查拨杆行程范围内是否与面板标牌、防护罩或相邻按钮发生干涉。

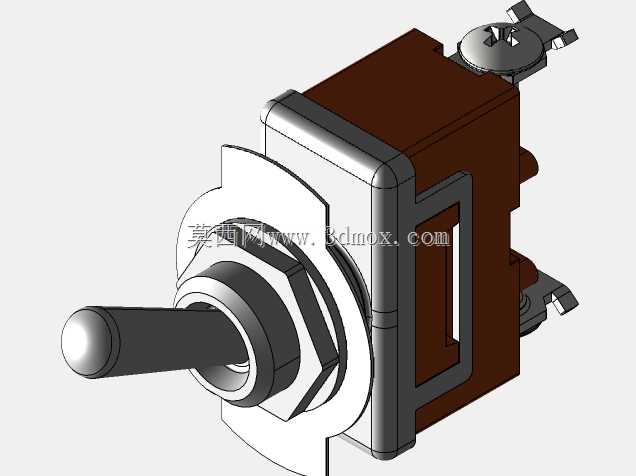

结构建模没有把开关简化成单一实体,而是按照装配关系拆分为多个零件。面板安装组件中的垫圈和螺母被建成独立部件,在三维环境中可以沿螺纹轴线移动,用来模拟真实装配过程:先将开关本体从面板正面或背面穿过安装孔,再套上垫圈、旋紧六角螺母,最终把壳体压紧在面板上。这种处理方式对干涉检查很有价值,设计人员能够根据实际板厚调整螺母位置,判断螺纹啮合长度是否足够,以及垫圈是否完全覆盖面板开孔边缘。

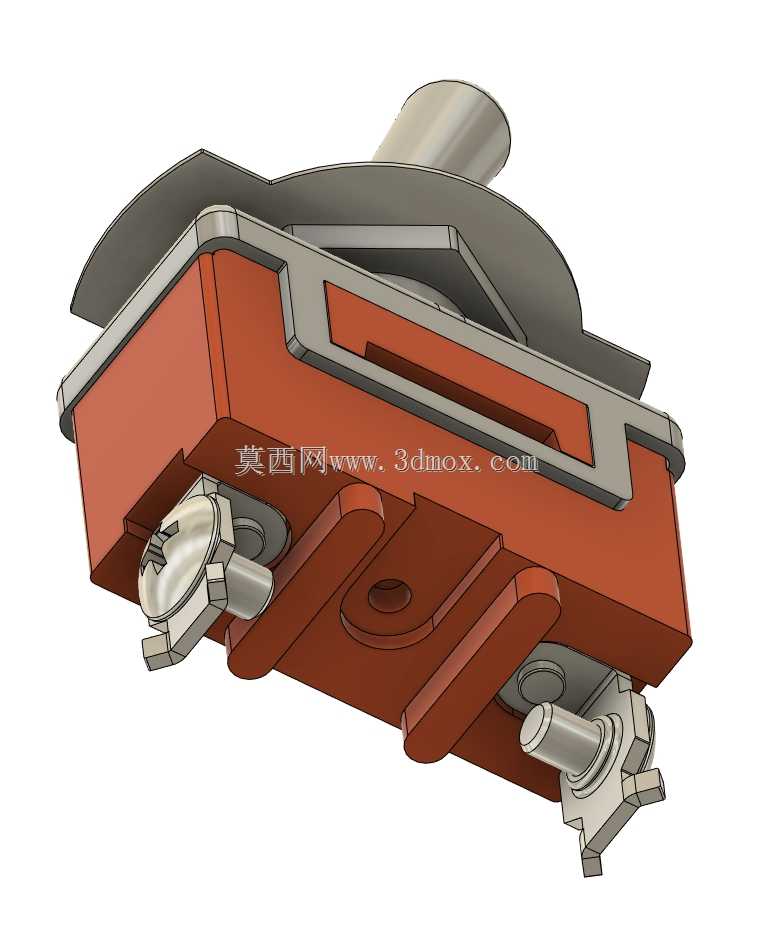

安装边界方面,面板推荐开孔直径为12mm,这是布局时必须优先锁定的尺寸。开孔中心到周边元件、箱体折弯边和门板加强筋的距离,需要结合螺母外径、扳手操作空间以及拨杆摆动范围共同确定。开关本体下部为橙色绝缘基座,基座两侧伸出金属接线端子,端子的位置和朝向决定了线束走线空间;在柜内布线时,应为端子压接、螺钉紧固和后期检修留出手指与工具操作余量。
拨杆部分采用细长金属杆造型,顶部操作区高出面板,适合快速识别和戴手套操作。金属壳体与螺纹套筒承担面板固定作用,下方绝缘基座则保证接线端与安装面板之间的电气隔离。建模时保留了多实体特征,而不是为了追求文件轻量化把螺纹、台阶、端子和卡扣全部合并,这使得结构工程师可以分别检查零件材质、装配间隙和维护拆卸顺序。

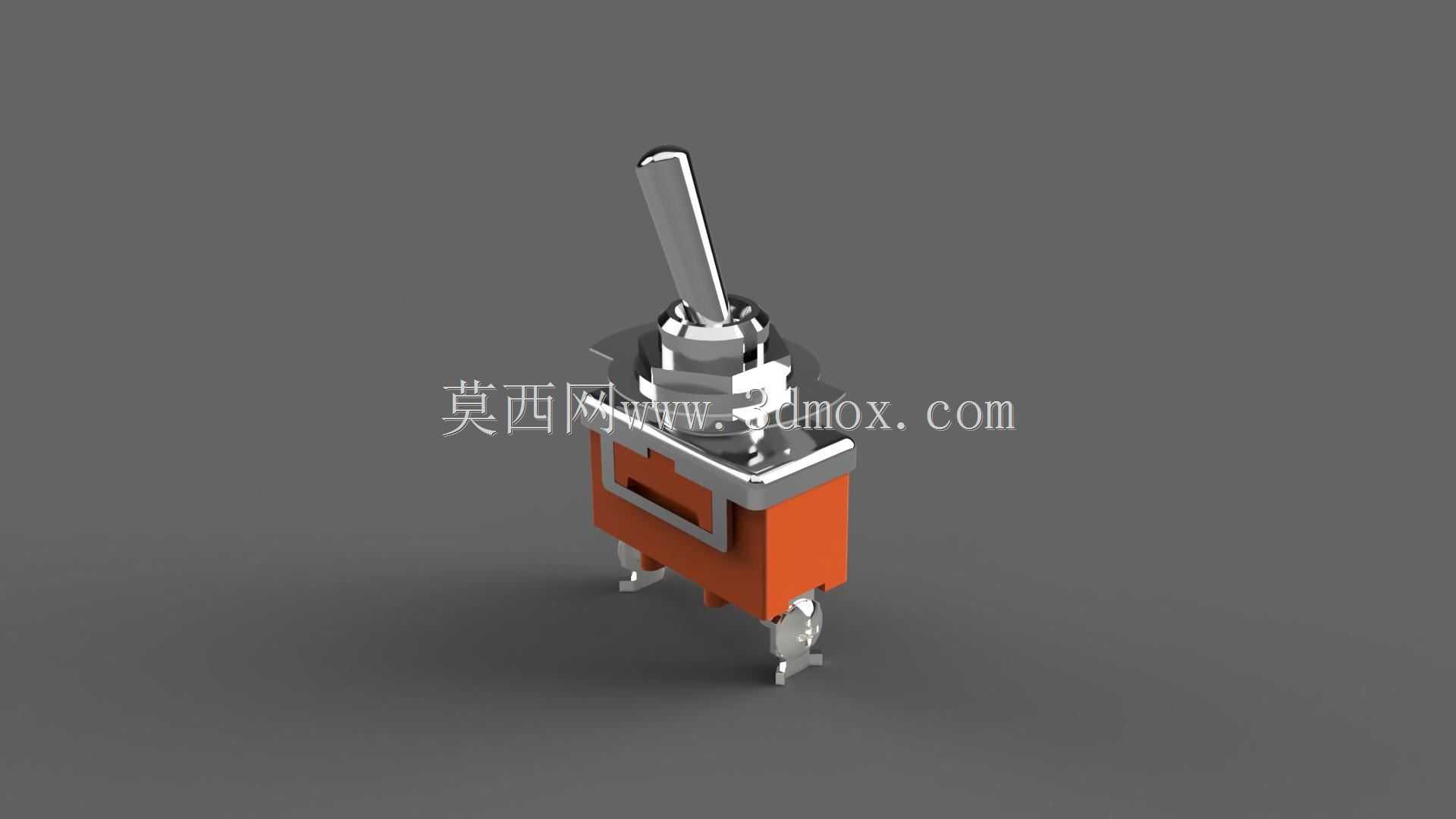

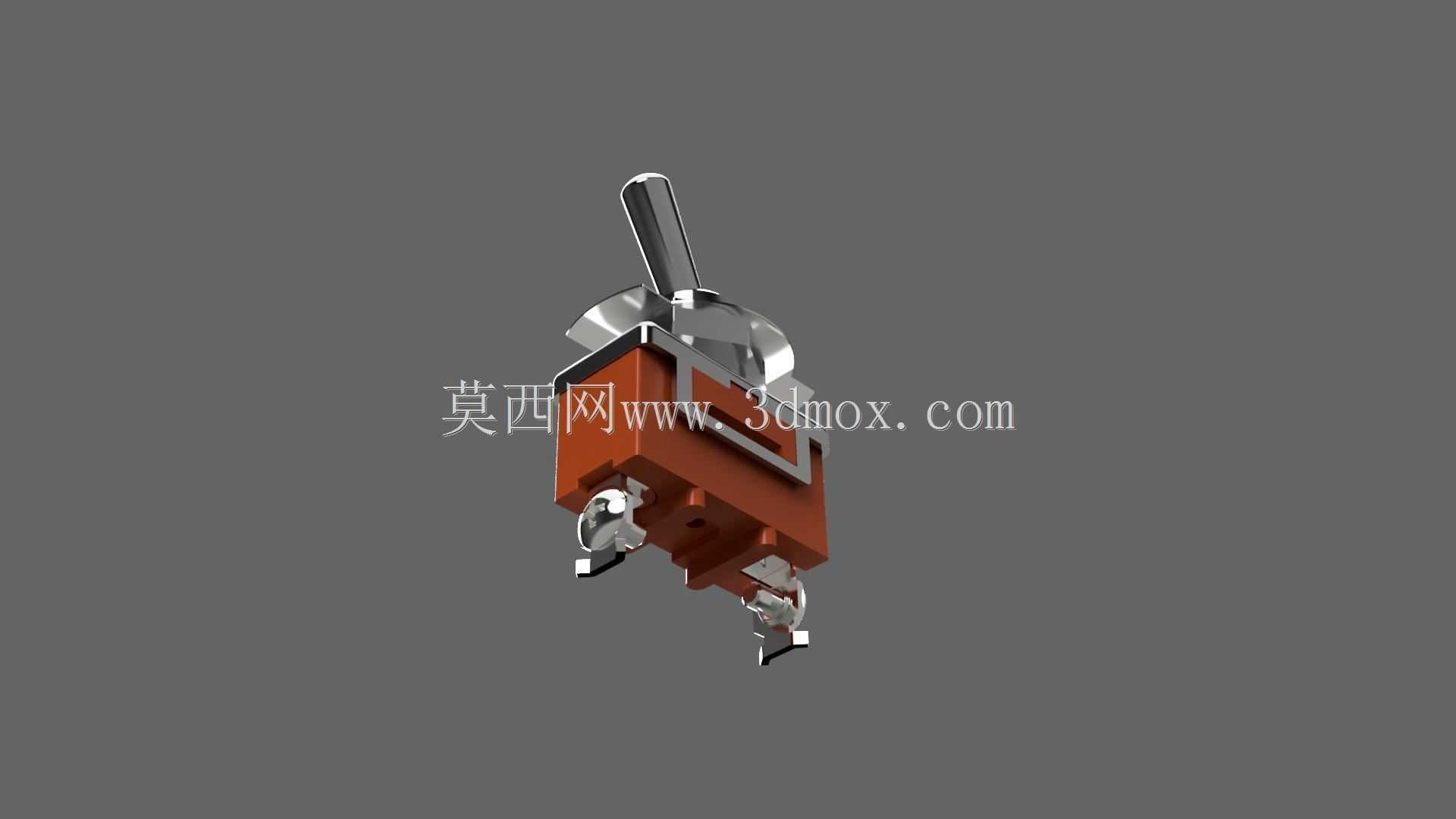

在设备设计流程中,这类小元件往往决定面板细节是否可制造。把开关完整放入机柜或操作盒模型后,可以同步完成开孔图生成、按钮间距复核、线束长度估算和操作姿态检查;也可以在渲染场景中验证金属拨杆、镀铬螺母与橙色基座之间的外观层次,从而让电气控制部分的结构表达更加接近真实装配状态。
