手动杠杆式快速夹紧工装夹具结构

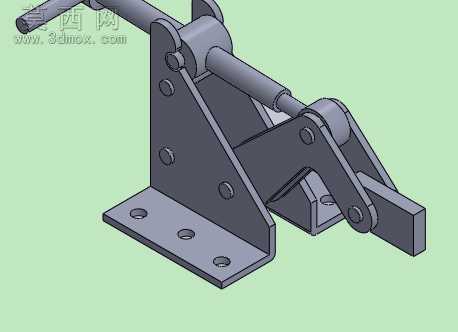

本作品为手动杠杆式快速夹紧工装的三维结构模型，整体采用SolidWorks完成全参数化建模，所有零件均为独立可编辑的实体特征，装配关系完全匹配实际机械运动逻辑，可直接用于工程出图、运动仿真与3D打印验证。建模过程中严格遵循机械加工工艺规范，对底座安装孔、铰接销轴孔、连杆连接位等关键配合尺寸均按公差配合标准进行参数约束，所有板类零件的倒角、孔位沉台、铰接处的圆角过渡都完整还原，不存在特征缺失或破面问题。渲染阶段采用哑光金属材质模拟标准Q235钢板的表面质感，对铰接销轴、操作手柄杆类零件赋予调质钢的金属光泽，底座安装面做了细微的磨砂纹理处理，整体光影效果贴合实际工业工装的视觉表现，能够清晰展示各部件的装配层次与结构轮廓。结构设计上采用经典的肘节夹紧原理，通过多组连杆铰接形成死点锁紧结构，当操作人员扳动横向手柄驱动连杆组运动至死点位置时，前端压头即可对工件施加稳定的持续压紧力，不会因加工过程中的振动出现松脱；反向扳动手柄即可快速解锁，整个夹紧与松开动作可在一秒内完成，相较于传统螺栓压紧结构效率提升数倍。底座采用三角形支撑板加底部安装法兰的结构，三个铰接支点分布在三角形支撑板的不同位置，受力分布均匀，能够承受较大的夹紧反力，底部法兰预留的四个安装孔可将整个夹具固定在工作台或者工装板上，适配不同的加工工位需求。设计思路围绕工装夹具的快换、易用、高可靠性核心需求展开，在保证结构强度的前提下尽可能简化零件数量，除铰接销轴、紧固件外所有结构件均采用板材切割加工，生产制造成本低廉，维护更换方便，可广泛应用于机械加工、焊接装配、工件检测等需要快速固定工件的场景，模型中完整保留了所有零件的建模特征树，使用者可根据自身工件的尺寸需求，直接修改对应参数调整压头行程、夹紧高度、底座安装尺寸，快速衍生出适配不同工况的专用夹紧工装，无需从零开始重新建模，大幅缩短工装设计的周期。
